演出灯光安装用方形焊接桁架结构

做演出设备结构设计快十二年，经手的桁架类构件少说也有上百套，这套方形截面的灯光桁架是商演、剧场搭建里用得最频繁的构型之一。先从实际应用场景说，这类桁架主要服务于室内外临时演出、展会活动、剧场固定吊挂系统，核心作用是承载舞台灯光、线阵列音响、LED屏边条以及部分特效设备的吊挂载荷，区别于建筑用的固定桁架，这类演出用桁架必须兼顾快速拆装、重复周转使用、多段拼接的通用性，所以设计阶段的边界条件和建筑桁架完全是两个思路。

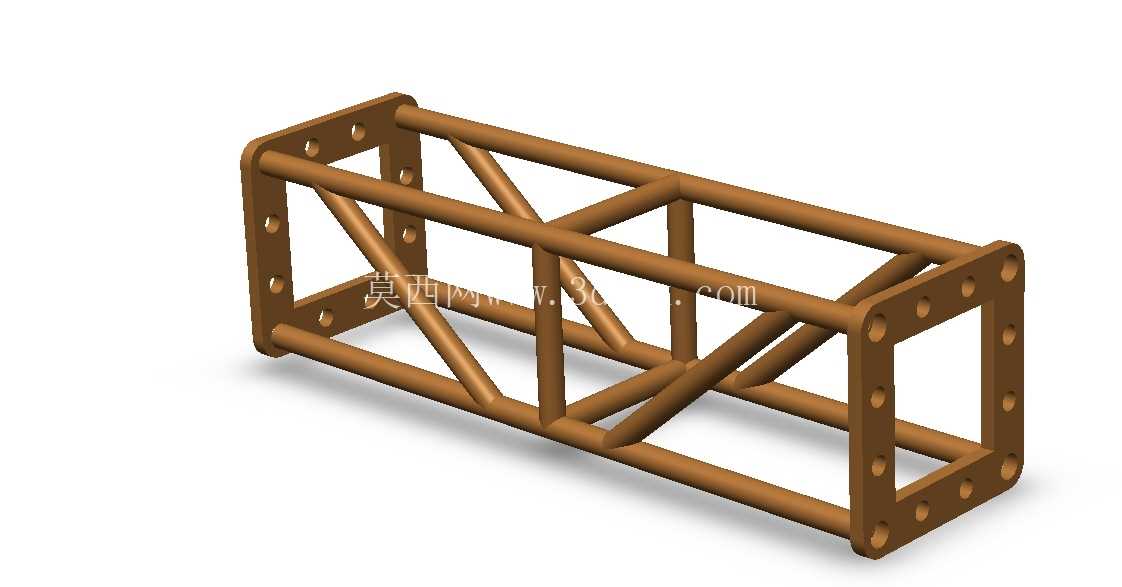

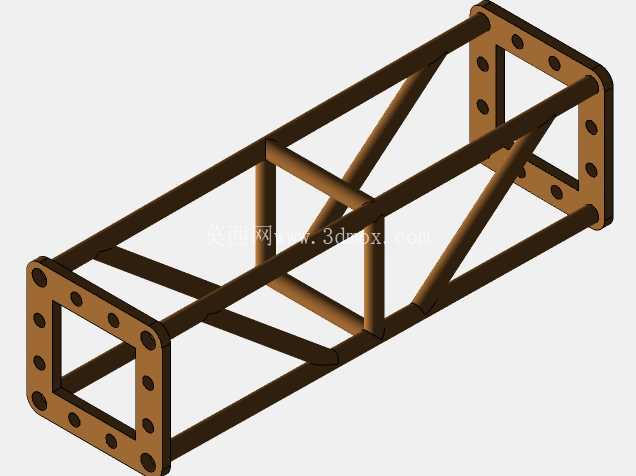

先说功能特性，这套桁架采用方管作为主弦杆，斜向腹杆采用交叉焊接的排布方式，主弦杆是整个桁架的主要承力部件，所有吊挂载荷最终都会通过腹杆传递到两端的连接法兰上，再通过法兰螺栓把载荷分散到相邻桁架段或者落地支撑立柱上。两端的法兰盘做了等距分布的螺栓孔，孔位是标准化排布的，不管是同规格的直段桁架、转角桁架还是斜向支撑段，只要截面规格匹配，都可以直接通过螺栓拼接，不需要额外做转接件，这一点对现场搭建效率影响极大——商演搭建的窗口期通常只有几个小时，孔位不通用意味着现场要扩孔、焊接，完全赶不上搭建进度。

设计思路上，首先要规避的就是腹杆失稳问题，很多新手做桁架设计的时候只算整体静载荷，忽略了单根腹杆的长细比，实际使用中当桁架单点吊挂较重的电脑摇头灯时，局部腹杆如果长细比过大，很容易出现侧向弯曲，轻则导致桁架整体变形，重则引发吊挂设备坠落的安全事故。这套桁架的腹杆排布采用了交叉斜撑的形式，把每一段主弦杆之间的区间都分割成了三角形稳定结构，不管是竖向载荷还是横向的风载（户外演出时必须考虑的载荷），都能通过斜腹杆分解成轴向力传递给主弦杆，不会出现局部杆件受弯过大的情况。另外主弦杆的方管选型也有讲究，壁厚不能太薄，否则法兰盘焊接的时候容易焊穿，而且多次拆装之后螺栓孔位置容易出现压溃变形，周转次数会大幅降低；但壁厚也不能太厚，否则单段桁架的重量会过大，现场工人人工搬运的时候费劲，搭建效率上不去，通常单段1米长度的这类桁架，重量控制在8-10公斤是比较合理的区间，两个工人配合搬运、拼接都比较顺手。

再讲外形尺寸和安装边界，这类方形桁架的常规截面尺寸有200mm×200mm、300mm×300mm、400mm×400mm几个主流规格，截面越大，单段的允许跨度和承载能力就越高，比如200截面的桁架，单段跨度不超过3米的时候，均匀承载可以到150公斤每米，适合挂一些轻量的帕灯；300截面的跨度做到6米的时候，均匀承载能到200公斤每米，可以挂常规的电脑摇头灯和线阵列音响；400及以上截面的通常用于大跨度的户外演出主桁架，挂LED大屏和重型线阵。安装的时候要注意，桁架拼接完成后，所有法兰螺栓必须加装弹簧垫圈，避免演出过程中音响震动导致螺栓松动；如果是落地搭建的话，桁架两端的支撑立柱必须加装斜向支撑，且斜支撑和地面的夹角控制在45度到60度之间，底部要和地面的配重块或者地锚固定，不能单纯靠立柱自身站立，否则侧风或者人员碰撞很容易导致整体倾覆。另外吊挂设备的时候，载荷要尽量均匀分布在桁架的主弦杆位置，不能把所有重设备都集中在桁架跨中位置，跨中是桁架挠度最大的位置，集中载荷过大很容易导致桁架永久变形，甚至焊缝开裂。

从焊接工艺的角度说，这类桁架的所有焊缝都要采用满焊，不能点焊，尤其是腹杆和主弦杆连接的位置，焊缝高度不能低于腹杆壁厚的0.7倍，焊完之后要做焊渣清理，表面做喷塑或者镀锌处理，户外使用的话必须做热镀锌，否则几场雨下来就会生锈，不仅影响外观，还会降低焊缝的强度，缩短周转使用寿命。很多小厂做的廉价桁架，为了省成本用薄管、点焊，表面喷漆代替镀锌，用个两三次就会出现焊缝开裂、管材变形的问题，现场用的时候风险极高。另外法兰盘的平面度也要控制，焊接的时候要用工装固定法兰盘，避免焊接变形导致法兰面翘曲，拼接的时候两段桁架之间出现缝隙，螺栓拧紧之后会产生额外的内应力，长期使用也会影响结构强度。

实际选型的时候，不能只看单段桁架的标称承载，还要结合搭建的总跨度、吊挂设备的总重量、安装场景是室内还是户外，户外场景还要额外考虑当地的基本风压，沿海地区台风季的时候甚至要做专门的抗风验算，不能凭经验搭。比如同样是6米跨度，室内没有风载的话300截面的桁架完全够用，但户外如果遇到6级以上大风，就必须换更大截面的桁架，或者加密支撑点，减小单段跨度，同时增加缆风绳固定，确保整体结构的稳定性。
