带长轴连接结构的卡丹传动构件

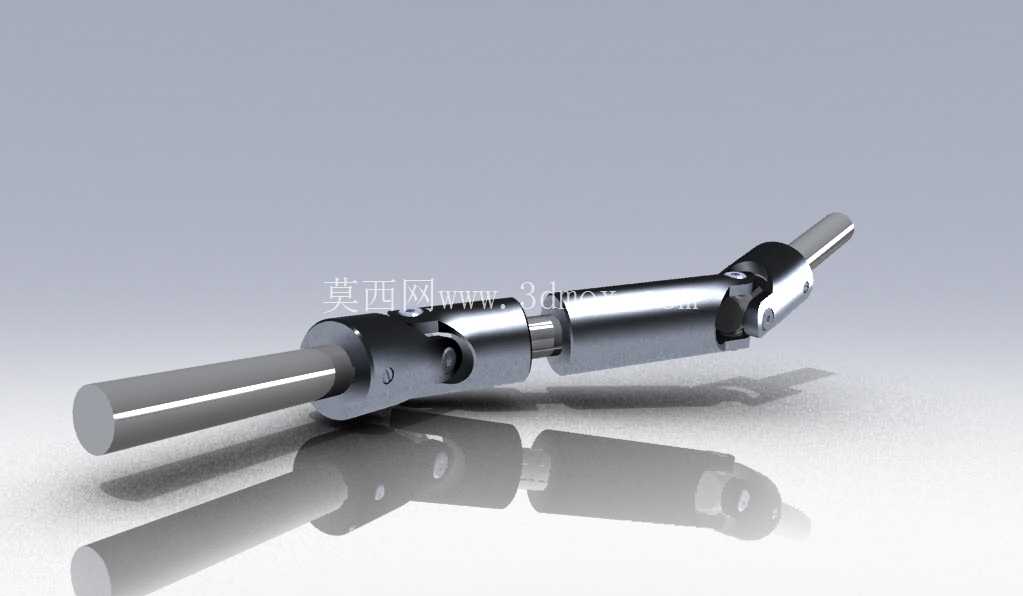

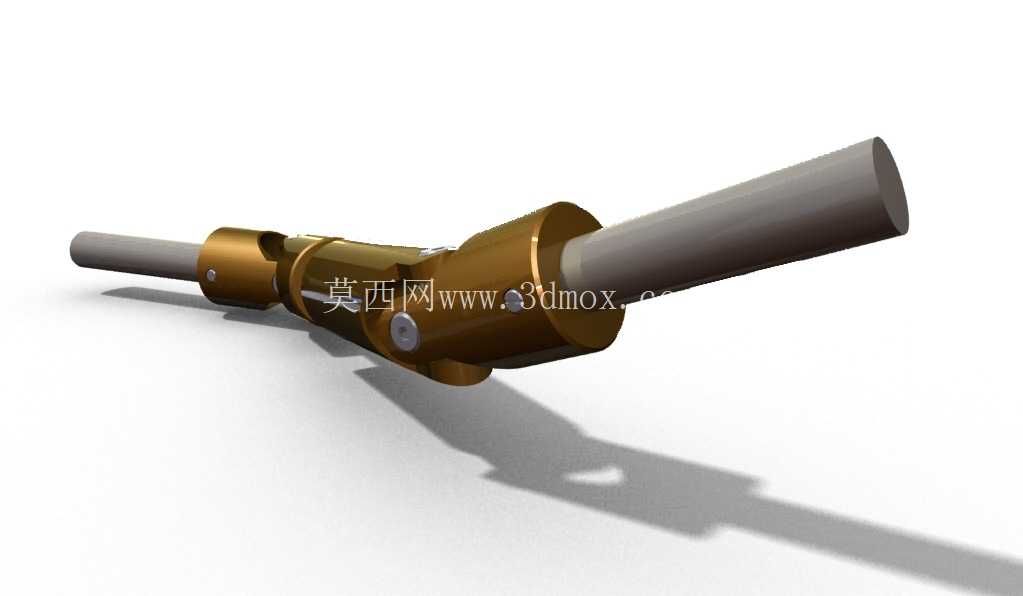

　　这类带长轴的卡丹传动构件，核心应用场景集中在存在轴系夹角偏差的动力传递链路中，常见于小型设备的进给传动端、工装夹具的动力接驳位置，以及需要补偿安装同轴度误差的轻载传动工位。实际使用中，它不需要严格保证输入与输出轴的绝对同轴，就能在两轴存在3°到8°的偏角范围内稳定传递扭矩，避免硬连接状态下轴系憋劲、轴承偏磨甚至轴件断裂的问题。从结构设计来看，中间的铜色主体是十字轴铰接的核心腔体，内部预留了十字销轴的安装空间，腔体两端做了加厚的承力凸台，用来抵消销轴转动时的局部挤压应力，避免长期交变载荷下出现腔体开裂的问题。

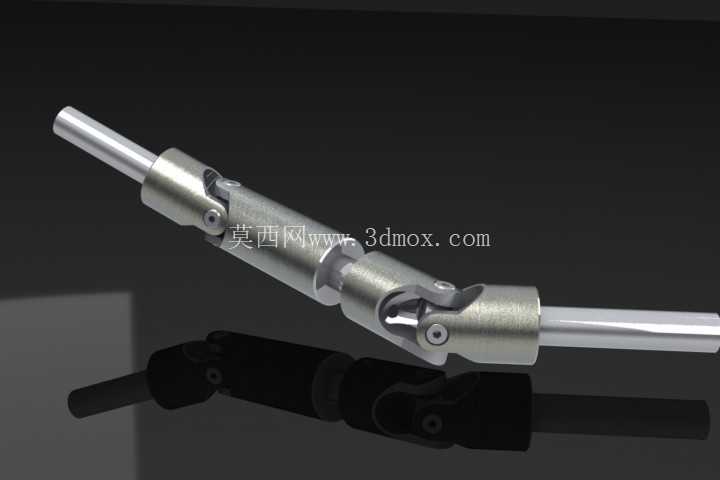

　　两端伸出的光轴是动力输入输出的连接端，轴径做了统一的公差匹配，表面粗糙度控制在适合与滑动轴承、铜套配合的区间，不需要额外加工键槽的场景下，可以通过顶丝或者抱紧套实现与外接部件的固定，安装时需要注意轴伸的插入深度，预留1到2毫米的轴向窜动间隙，防止工作过程中热胀冷缩导致轴端顶死。设计这类构件的时候，首先要核算传递的额定扭矩，根据扭矩大小匹配十字销轴的直径，销轴与主体腔体的配合选用间隙配合，保证铰接转动的灵活性，同时配合间隙不能过大，否则会出现传动回程间隙，影响传动精度。主体的外形做了圆弧过渡处理，没有尖锐的棱角，一方面是减少应力集中，另一方面也避免安装调试过程中刮伤操作人员。

　　安装边界上，这类构件的整体长度由两端轴伸长度加中间主体长度决定，布置安装空间时，除了预留轴向的安装尺寸，还要考虑轴系偏转时主体的摆动空间，不能让周边的机架、管线与摆动的主体发生干涉。在轻载传动场景下，这类构件不需要额外的润滑注油结构，依靠装配时涂抹的润滑脂就能满足长期使用需求，如果是转速较高的应用场景，需要在主体腔体上预留注油孔，定期补充润滑脂减少铰接部位的磨损。和普通的刚性联轴器相比，这种卡丹结构的传动构件对安装精度的要求更低，在一些机架焊接后存在轻微变形、无法保证轴系严格同轴的自制设备中，使用这类构件可以大幅降低安装调试的难度，不需要反复修配机架位置就能实现动力的稳定传递。

　　实际选型时，要注意两端轴径与外接部件的匹配度，轴伸长度要满足连接的抱紧长度要求，不能为了凑安装空间选择轴伸过短的型号，否则会出现连接打滑、轴头磨损的问题。另外，主体部分的外径尺寸也要纳入安装空间的核算，部分紧凑安装工位如果主体外径过大，会出现装配时无法放入安装位的情况。这类构件的十字销轴是易损件，设计时要考虑销轴的可更换性，销轴与主体的连接采用可拆卸的卡簧或者顶丝固定，当长期使用出现磨损间隙过大时，可以快速更换销轴恢复传动精度，不需要整体更换整个构件，降低设备的维护成本。在一些手动调节的工装夹具中，这类构件还可以用来连接操作手柄与执行端，允许手柄的布置位置与执行端存在一定的位置偏差，优化操作人员的操作姿态，避免操作时手腕处于别扭的角度，降低长时间操作的疲劳感。
