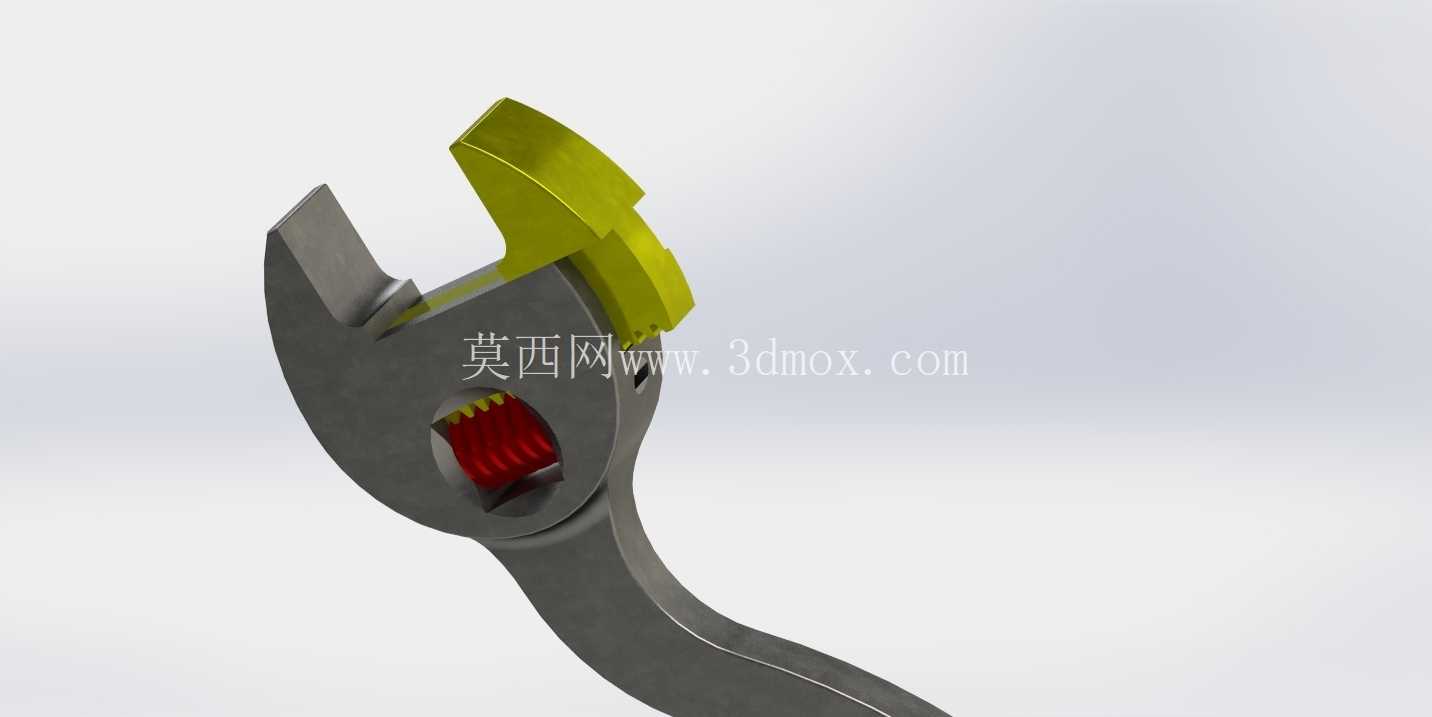

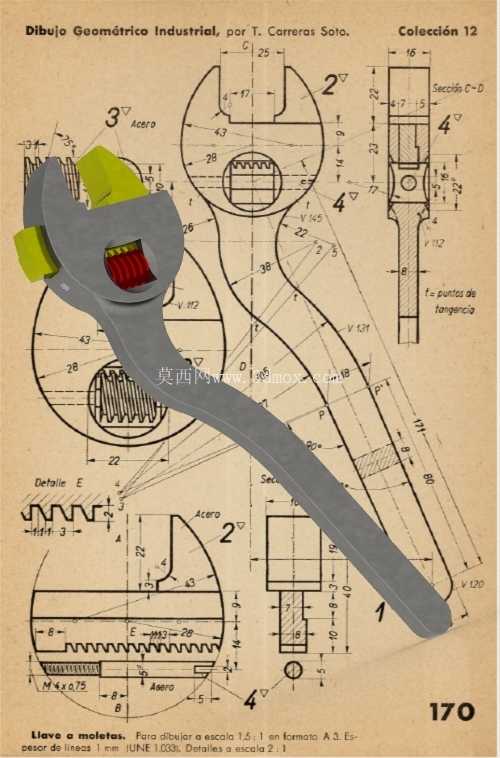

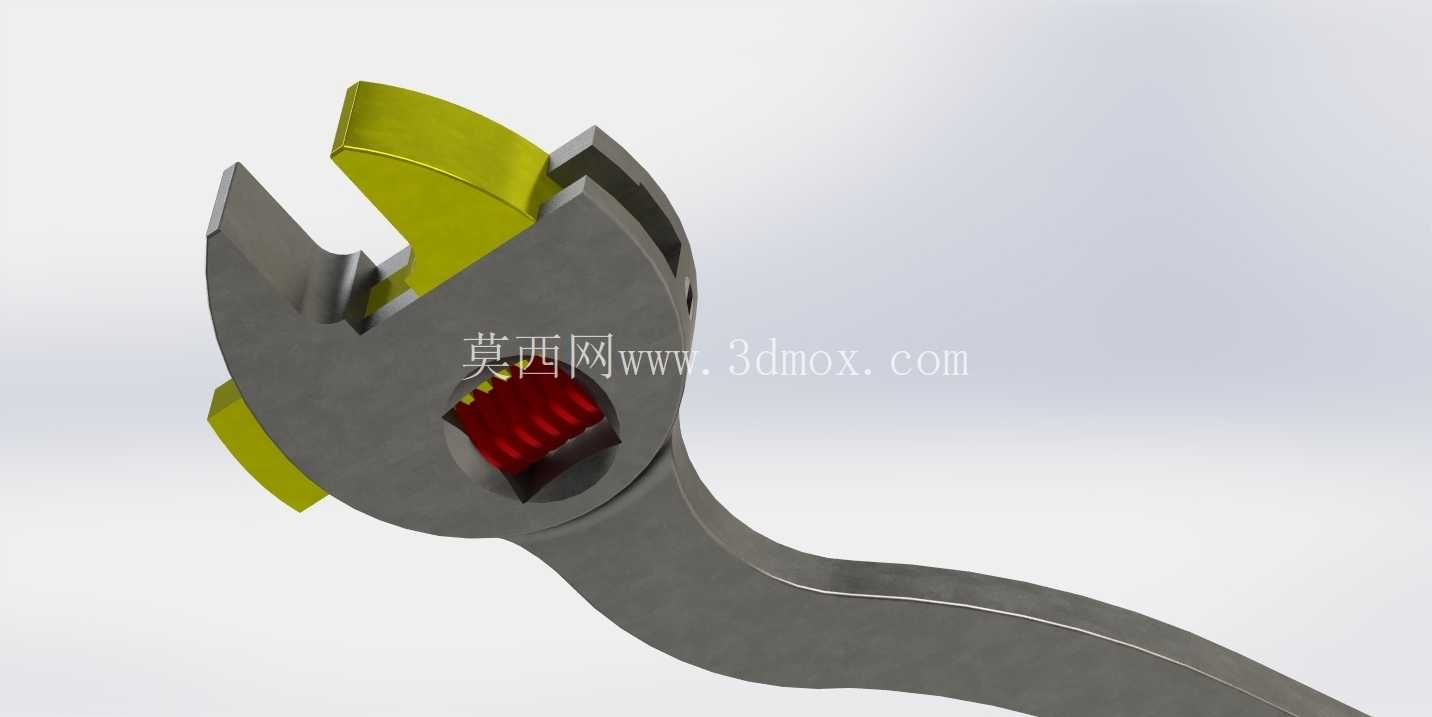

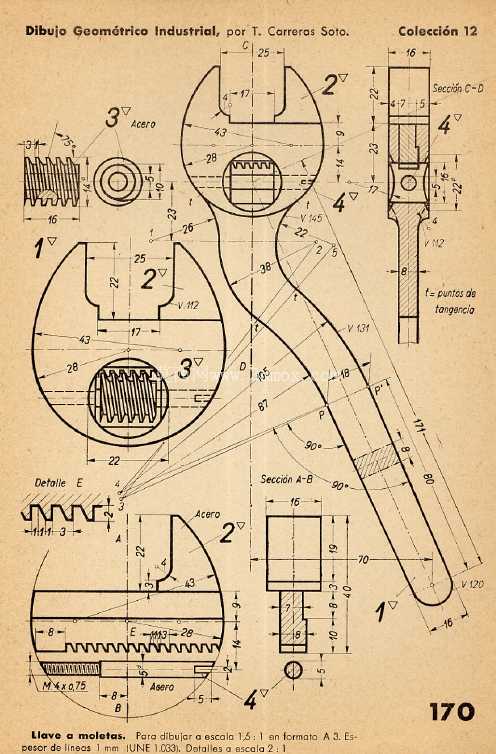

可调式活动扳手结构设计三维数模

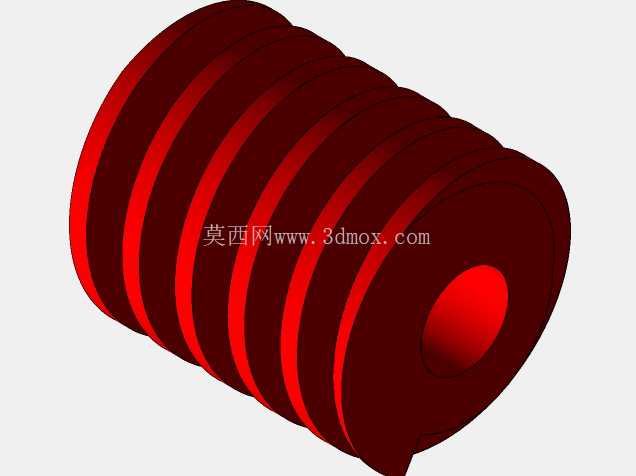

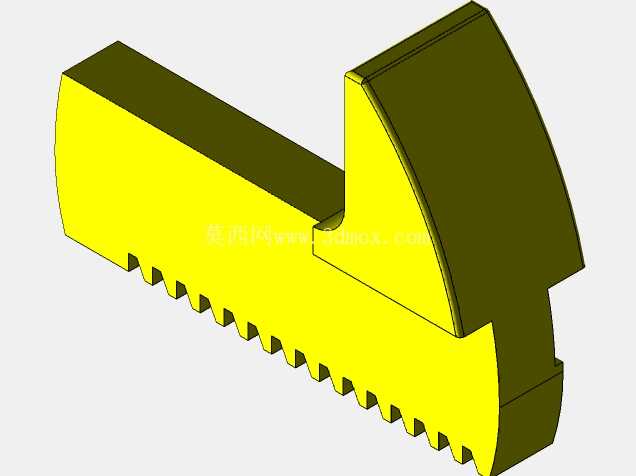

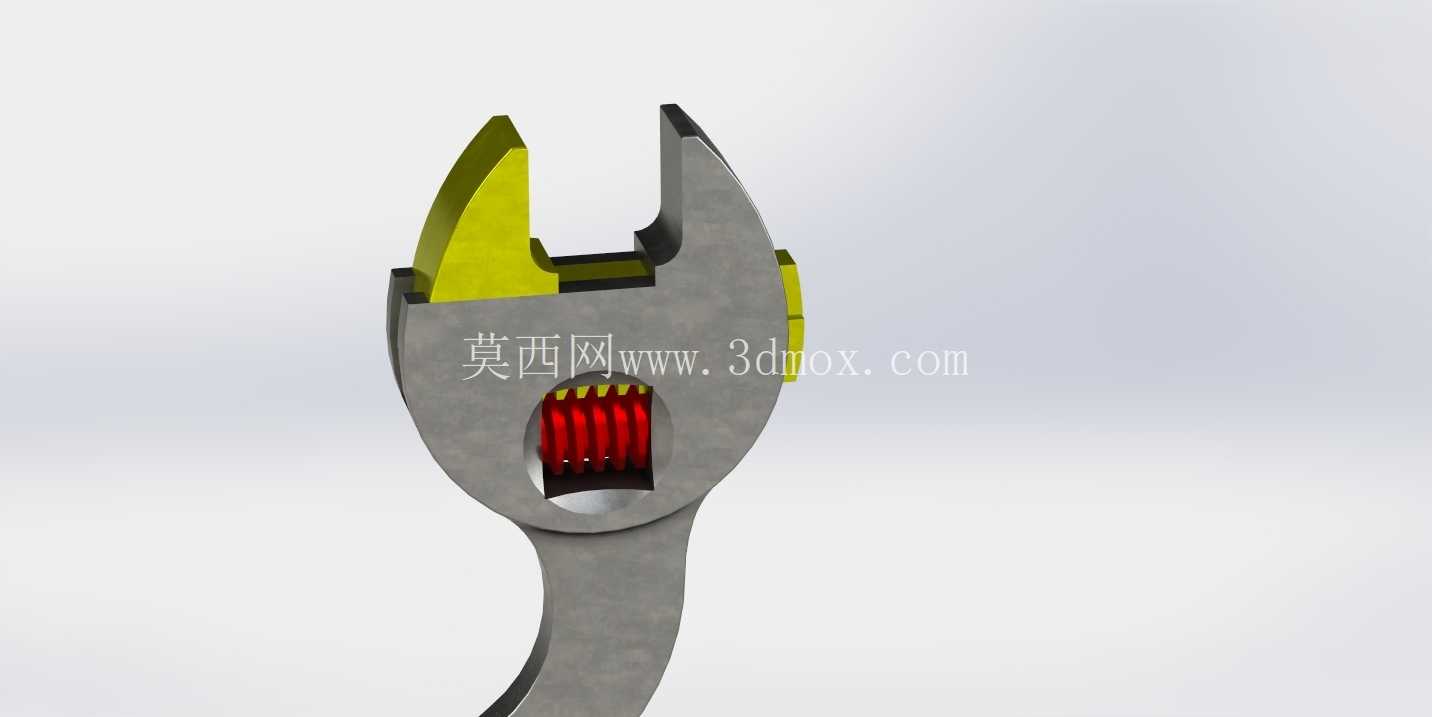

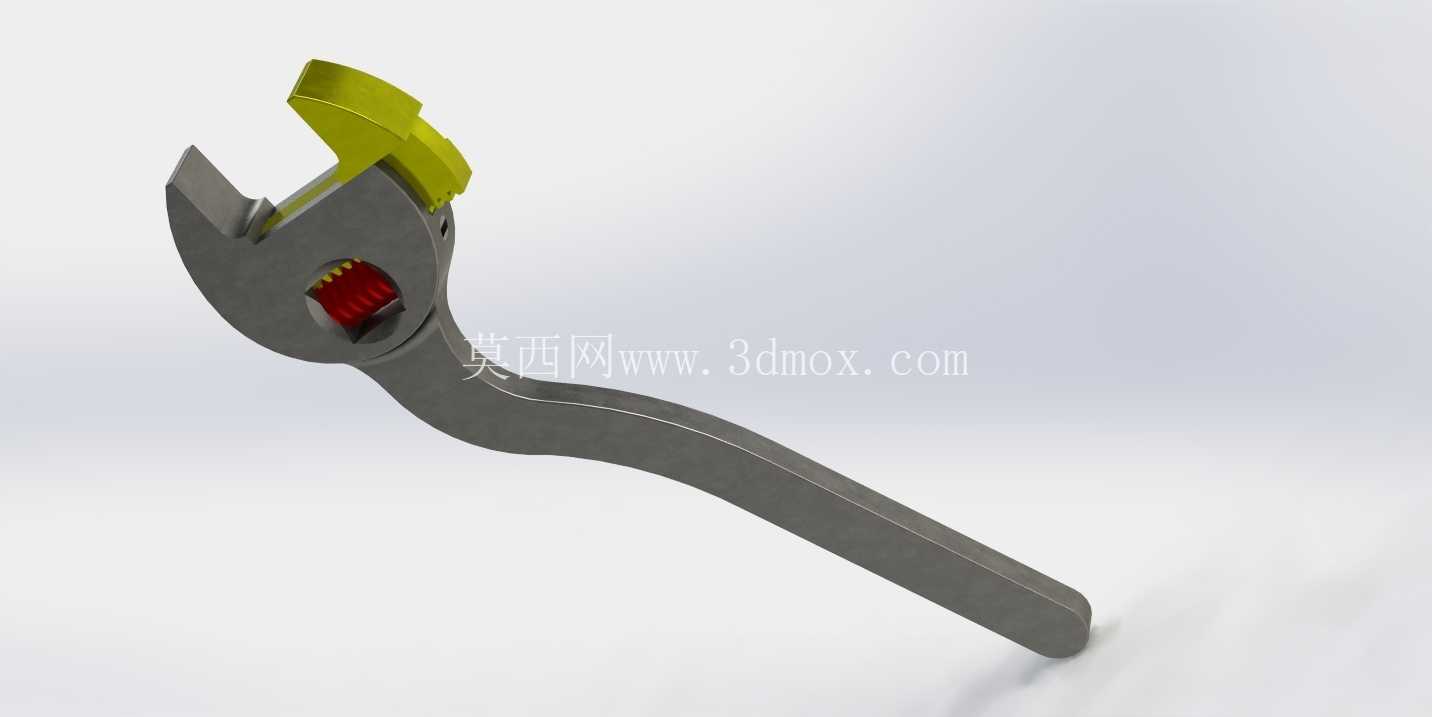

　　活动钳口与固定钳口的配合面做了平行度公差约束，保证夹持紧固件时两个接触面完全贴合，不会出现点接触导致的棱角磨损、打滑问题，钳口的咬合面加工有细密的齿纹结构，能够在夹持时嵌入紧固件表面的氧化层或涂层，增大静摩擦力，即便是表面沾有少量油污的紧固件，也能保证足够的夹持力不滑脱。调节机构采用蜗轮蜗杆配合结构，蜗轮与活动钳口尾部的齿条做模数匹配设计，转动调节蜗轮时，活动钳口的进退行程顺滑无卡滞，每个齿的啮合间隙控制在合理范围，不会出现调节到位后钳口旷量过大的问题，同时蜗轮的侧边做了滚花处理，即便手上沾有油污或戴薄劳保手套，也能轻松转动调节开口大小，无需额外借助其他工具调整。这款可调式活动扳手的结构设计，核心围绕手动拆装作业的实际工况展开，在机械装配、设备维保、管线施工等场景中，这类工具是作业人员随身配置的基础工装，能够适配不同规格的六角头、方头紧固件，无需频繁更换对应开口尺寸的固定扳手，大幅减少作业时的工具携带量与换型时间。从结构设计逻辑来看，整体采用弯柄式受力构型，手柄段的弧度贴合人手握持时的施力角度，在施加较大扭矩时，力的传递路径更顺畅，能够降低手腕部位的受力负荷，避免长时间作业产生的劳损。

　　从尺寸边界来看，这款扳手的整体长度适配M6到M24规格的紧固件拆装需求，最大开口尺寸能够覆盖常规民用、工业场景下的绝大多数紧固件尺寸，手柄的截面采用椭圆变截面设计，靠近钳头的位置截面厚度更大，能够承受大扭矩下的弯曲应力，避免钳头与手柄连接位置出现断裂风险，手柄尾端的截面适当收窄，握持时更贴合掌心轮廓，施力时不会出现硌手的问题。在设计过程中，钳头部位做了应力集中优化，固定钳口与手柄连接的过渡位置采用大圆角过渡，避免直角结构在大扭矩施力时产生应力集中导致的开裂问题，活动钳口的导轨槽与钳身的配合导轨做了长度匹配，保证活动钳口伸出到最大开口位置时，仍有足够的配合长度，不会出现钳口翘起、夹持偏斜的问题。

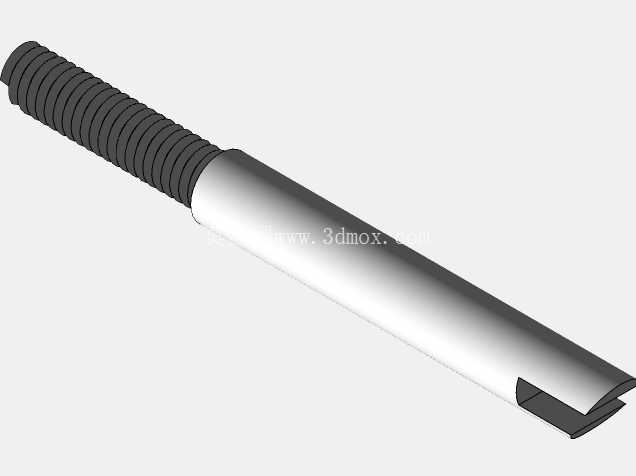

　　蜗轮的安装轴采用过盈配合压入钳身的安装孔内，同时在轴端做了限位结构，避免频繁调节时蜗轮脱出，蜗轮与齿条的啮合位置做了润滑脂储留槽设计，长期使用时可以存储少量润滑脂，降低齿面磨损，延长工具的整体使用寿命。在实际使用场景中，这类活动扳手既可以用于常规的紧固件拆装，也可以在应急场景下作为临时的夹持工装，配合台钳固定小型工件进行打磨、钻孔作业，钳口的硬度做了分区处理，咬合面部位做淬火硬化处理，保证足够的耐磨性，不会因为频繁夹持紧固件出现咬合面塌陷、磨损变圆的问题，手柄部位则保持适当的韧性，避免施力时出现脆性断裂。

　　整体结构没有多余的复杂零件，全部零件均可通过常规的机加工、冲压、热处理工艺完成量产，装配流程简单，后期维护也十分便捷，当蜗轮或齿条出现磨损后，仅需更换对应磨损件即可继续使用，无需整体报废，降低了工具的全生命周期使用成本。在建模过程中，所有配合面的公差都按照手动工具的行业标准做了预留，活动部件的配合间隙既保证运动顺滑，又不会出现过大的旷量，各个零件的壁厚都经过受力仿真验证，在额定扭矩范围内不会出现塑性变形，完全满足工业级手动工具的使用强度要求。
