深沟球滚动轴承精密结构三维建模

在各类旋转传动机构的设计选型中，滚珠轴承是应用覆盖范围最广的支撑类基础零件，从普通民用家电的电机输出端，到工业生产线的输送辊道、机床主轴的辅助支撑端、中小型动力设备的传动节点，都能见到这类零件的身影。它的核心作用是为旋转轴系提供稳定的径向支撑，同时可承受一定比例的轴向载荷，将轴系运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的功率损耗，减少支撑部位的磨损量，延长整套设备的维护周期。

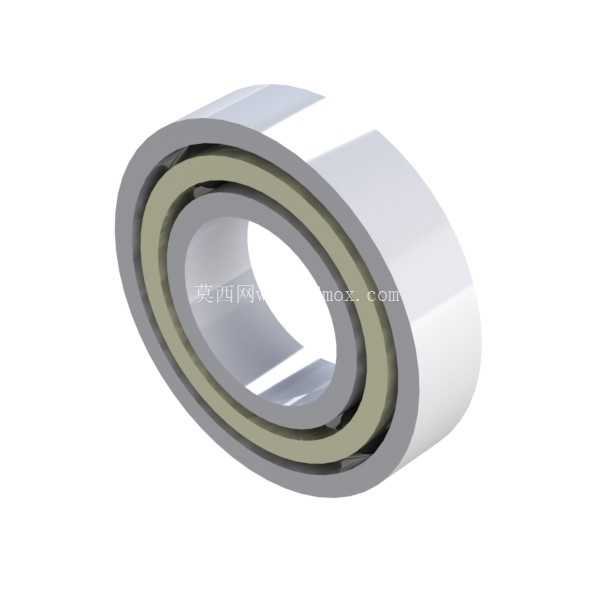

从结构设计逻辑来看，这个滚珠轴承模型完整还原了实体零件的四个核心组成部分：最外侧的外圈是与设备轴承座孔配合的安装基准，设计时外圈外径采用基轴制公差匹配，安装时通常采用过盈或过渡配合压入轴承座孔，外圈内侧加工有连续的弧形滚道，为滚动体提供外侧的滚动运行轨道；内侧的内圈是与旋转轴配合的部件，内圈内径采用基孔制公差，与转轴的轴颈位置配合，内圈外侧同样加工有对应弧度的滚道，与外圈滚道共同形成容纳滚动体的封闭环形空间；中间的滚动体采用等直径的钢制滚珠，沿滚道圆周方向均匀排布，是承担载荷、实现滚动摩擦的核心部件，滚珠的直径公差、圆度公差直接决定轴承运转的平稳性与噪音水平；介于内外圈之间的保持架采用兜孔结构将每颗滚珠均匀分隔，避免滚珠在运转过程中相互接触摩擦，同时保证所有滚珠沿滚道圆周方向等距分布，防止载荷集中在局部滚动体上，提升整体承载的均匀性。

在安装边界的尺寸设计上，这类标准滚珠轴承的各部分尺寸遵循通用机械零部件的公差规范：内圈内径与配合轴颈的尺寸公差带需根据载荷类型选择，承受固定载荷的配合可选择稍松的过渡配合，承受旋转载荷的工况则需要选择过盈配合避免内圈与轴之间出现相对滑动磨损；外圈外径与轴承座孔的配合同样需要根据座孔是否随部件旋转调整公差等级，避免外圈在座孔内出现蠕变磨损。轴承的宽度尺寸需要匹配安装位置的轴向空间，设计时需要预留对应的轴向定位空间，通常可采用轴用挡圈、孔用挡圈或者轴肩、孔肩的结构对轴承内外圈进行轴向限位，防止轴系运转过程中轴承出现轴向窜动。

从实际使用的功能特性来看，这类滚珠轴承的摩擦系数极低，启动运转所需的扭矩小，适合中高速旋转的轴系使用，同时具备结构紧凑、重量轻、互换性强的特点，同型号的轴承可以直接替换使用，不需要额外的修配加工。在三维建模过程中，模型完整还原了各部件的装配关系：内外圈的滚道曲率与滚珠直径的匹配关系符合实际设计规范，保持架的兜孔间隙设置符合实际装配要求，既可以用于设备整体装配时的干涉检查，也可以作为结构教学、装配演示的数字化模型使用，帮助设计人员直观理解轴承的内部结构与装配逻辑，在设备设计阶段提前核对安装空间、配合尺寸，避免后续加工装配阶段出现尺寸不匹配的问题。

在不同的应用场景下，这类轴承的选型需要匹配对应的载荷参数：纯径向载荷的工况可以选择径向游隙稍小的组别，存在复合载荷的工况则需要选择接触角适配的型号，同时根据运转的转速上限选择对应的精度等级，普通传动场景选择普通级精度即可满足使用要求，高精度主轴场景则需要选择更高精度等级的轴承，同时配合对应的预紧结构消除游隙，提升轴系的旋转刚度。建模过程中对各部件的倒角、圆角细节也做了还原，比如内外圈安装端的引导倒角是为了压装时方便对准安装位，避免压装过程中出现边缘啃伤的问题，滚道边缘的圆角则是为了降低应力集中，提升轴承的抗冲击载荷能力。
