FZ6摩托车转向减震器安装结构设计

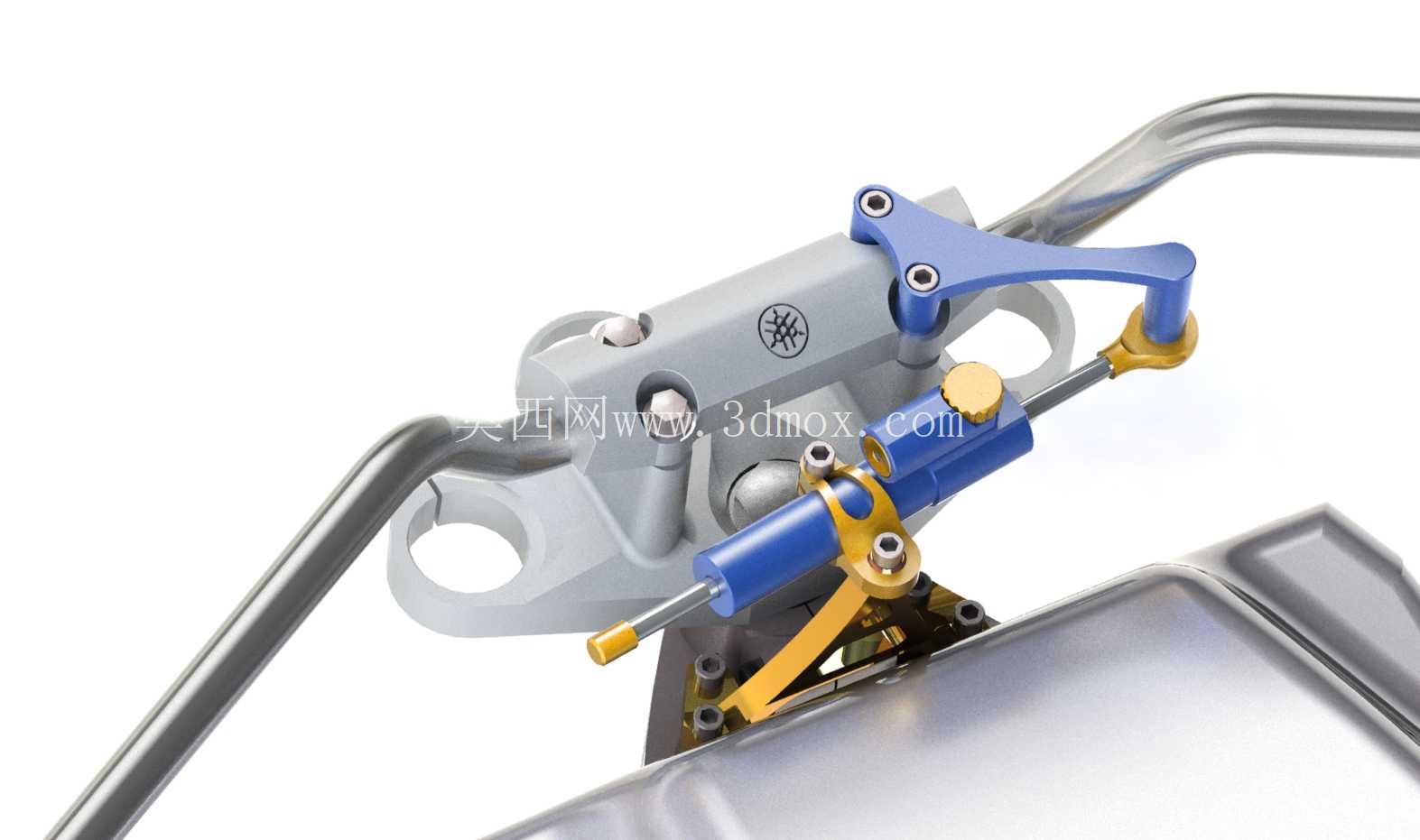

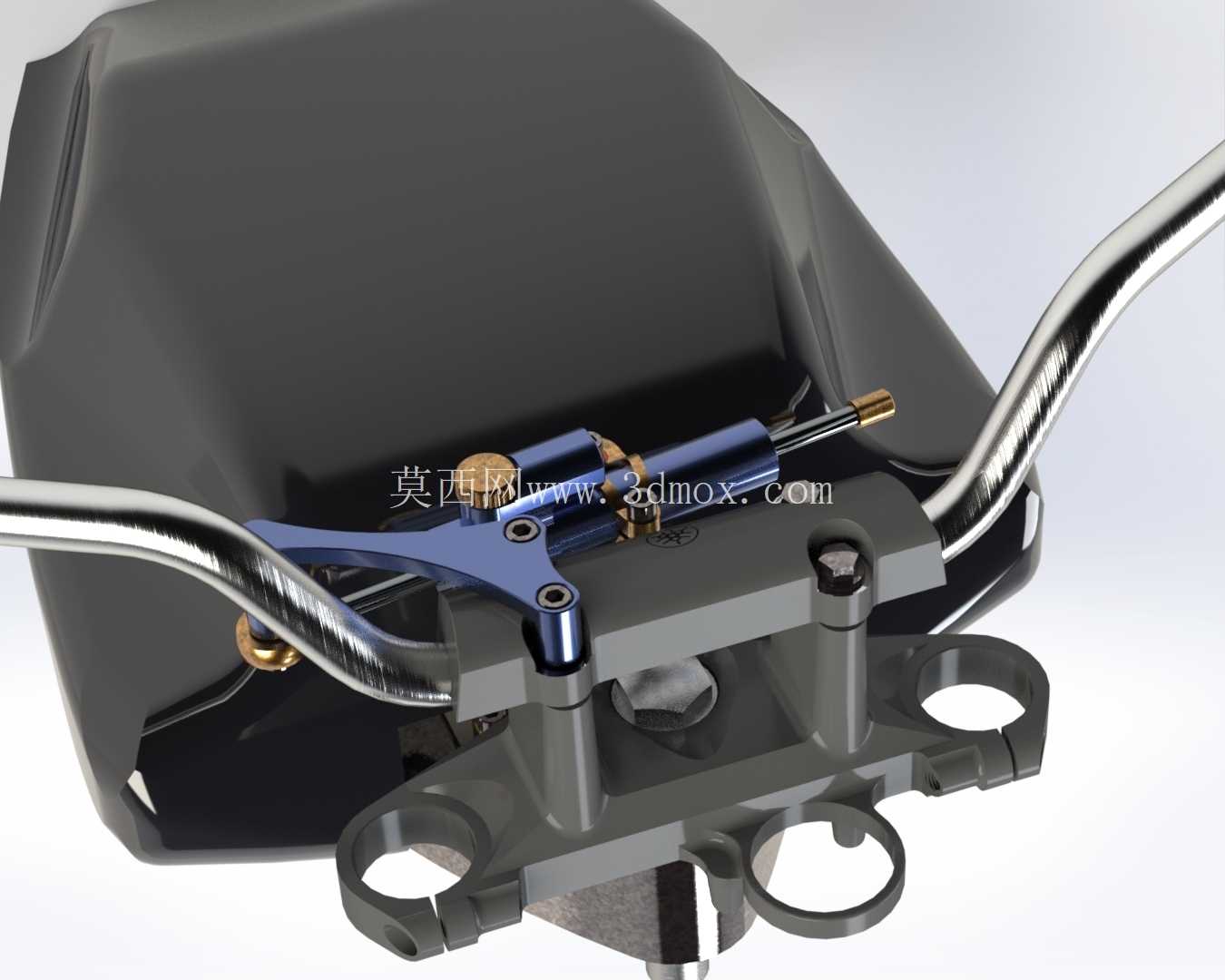

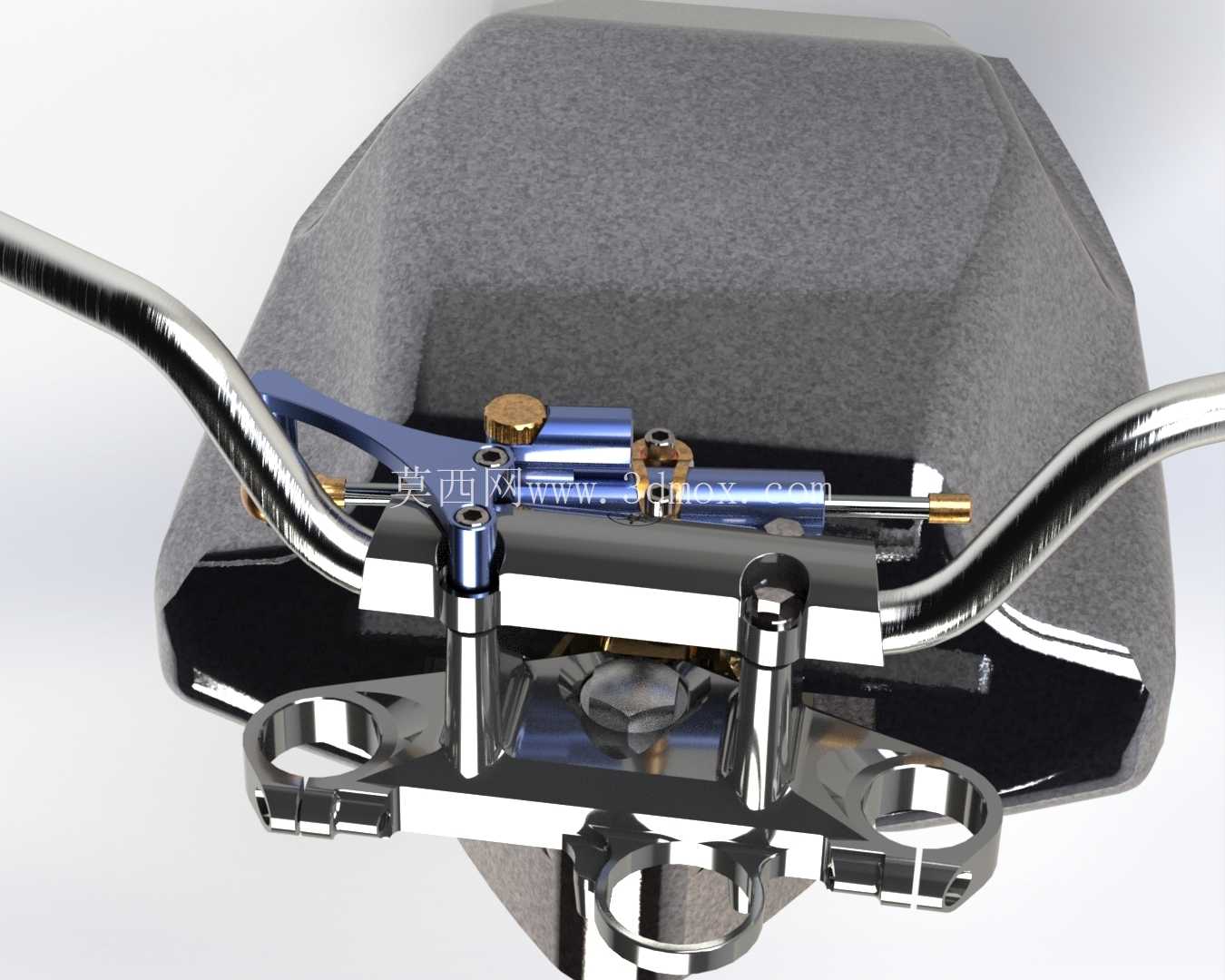

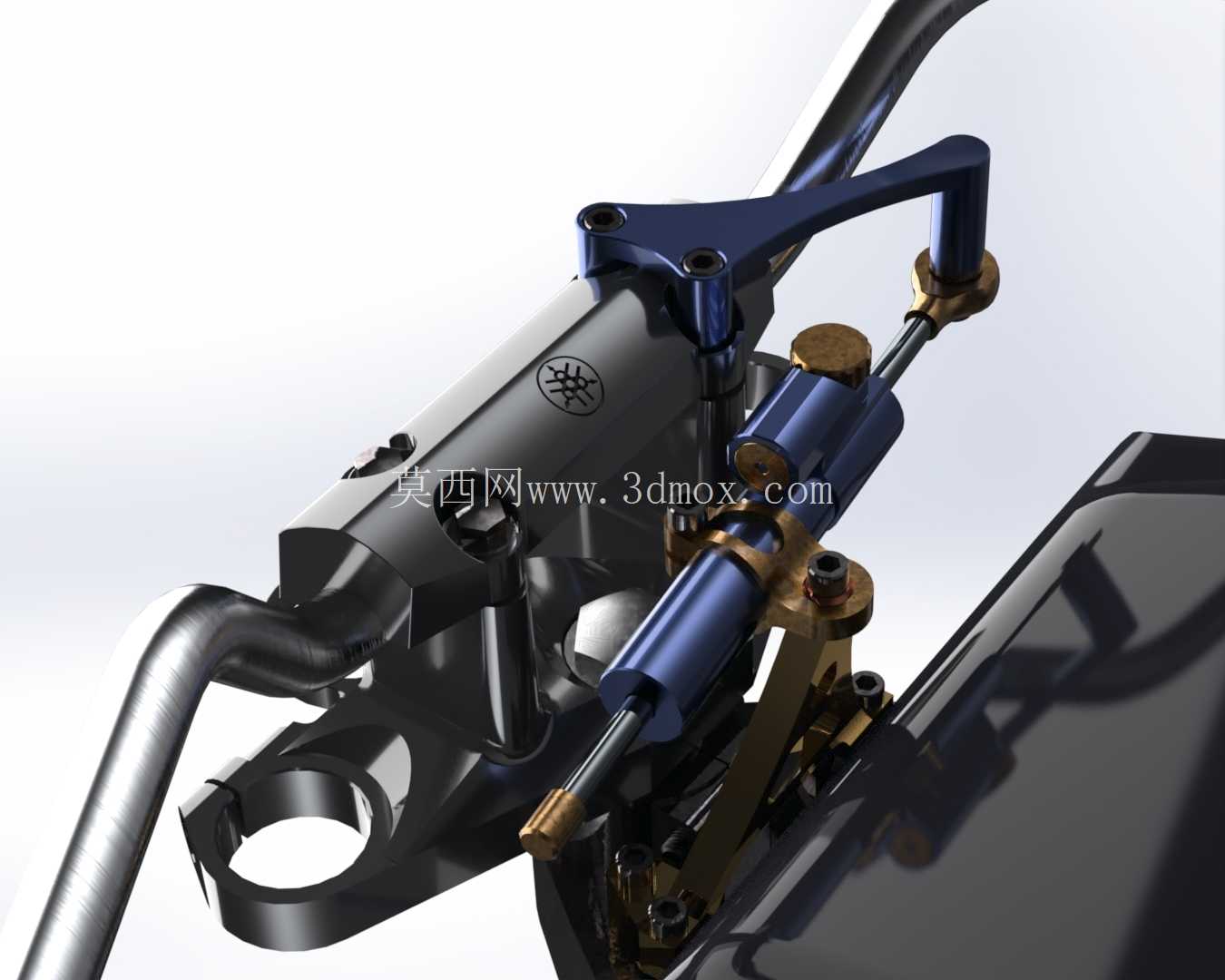

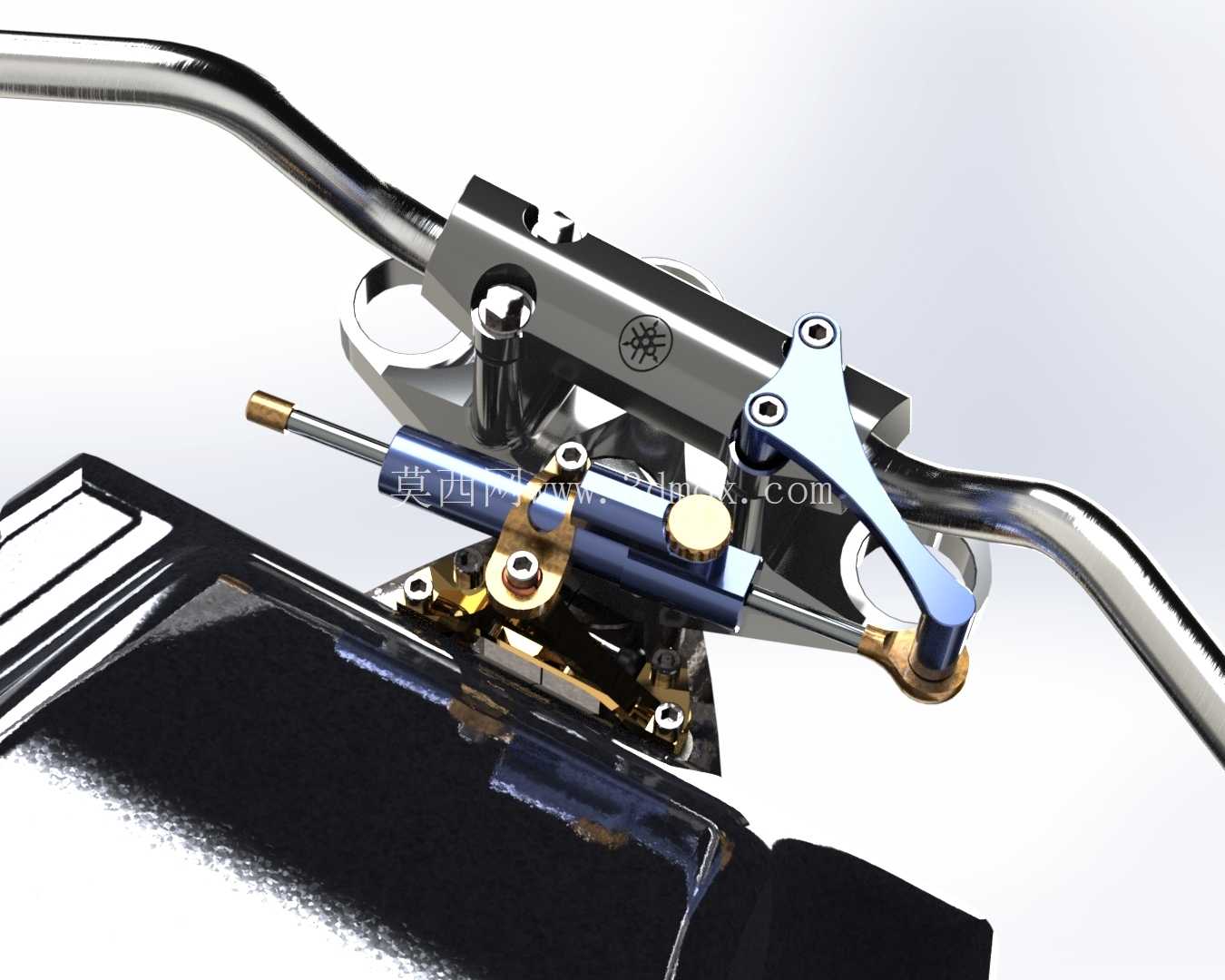

　　摩托车在高速行驶、过弯或是遭遇路面突发冲击时，车把容易出现不受控的左右摆动，也就是摩友常说的死亡摇摆，一旦发生这类工况，轻则影响驾驶操控手感，重则引发摔车事故，转向阻尼器的核心作用，就是通过液压阻尼结构抵消这类高频摆动的冲击力，让转向动作保持线性可控，不会出现突然的方向窜动。这套适配FZ6车型的转向减震结构，没有采用市售通用款的外挂安装方案，而是完全贴合原车上联板的安装点位做适配设计，不需要对原车的方向柱、上联板、车把固定座做任何打孔、切削改装，所有安装孔位的位置度公差控制在0.1mm以内，安装时只需要拆除原车对应的固定螺栓，将减震器支架定位到预设点位，再用配套的紧固件锁紧即可，不会破坏原车的结构强度。从结构设计来看，这套减震组件分为主阻尼缸体、上下固定支架、连接摇臂三个核心部分，主阻尼缸采用双向阻尼结构，拉伸和压缩行程都能提供线性的阻尼反馈，不会出现单向阻尼过硬、反向虚位过大的问题；缸体两端的连接头采用带自润滑衬套的铰接结构，能够跟随车把转向的角度变化自动微调连接角度，避免转向过程中出现卡滞、别劲的情况，适配车把从左满舵到右满舵的全部转向行程，不会干涉原车的最大转向角度。

　　上部支架直接固定在上联板的原厂预留安装位，采用6061铝合金材质做轻量化设计，在保证安装刚度的前提下尽可能降低簧下质量，支架的安装面做了0.05mm的平面度处理，和上联板贴合时不会出现间隙，避免长期使用后出现螺栓松动的问题；下部连接摇臂采用异型折弯结构，连接方向柱下部的固定点位和阻尼缸的伸出端，摇臂的铰接点位置经过反复调校，保证阻尼力的输出曲线和转向角度变化完全匹配，在小角度转向微调时阻尼力轻柔，不会影响正常的变道、转向操作，在出现高频大幅摆动时阻尼力快速上升，牢牢抑制住车把的异常晃动。

　　安装边界方面，整套组件安装完成后，所有突出结构都不会超出原车车把、上联板的外轮廓，不会和油箱、仪表、护板等周边部件产生运动干涉，车把转到最大角度时，阻尼缸的行程还有5mm左右的安全余量，不会出现顶缸、拉脱的风险；所有紧固件都采用防松设计，铰接位置的衬套预留了润滑脂加注通道，长期使用也不会出现磨损松旷的问题。不同于市售通用款转向阻尼需要自行裁剪支架、反复调整安装位置的改装方案，这套结构完全针对FZ6车型的安装空间做适配，建模过程中已经把周边所有部件的装配间隙、运动轨迹做了全行程干涉检查，实际装车时不需要做任何二次加工，装配效率比通用款提升70%以上，同时阻尼匹配也是针对FZ6这款车型的车把重量、转向阻尼特性做的调校，不会出现通用款阻尼过硬导致转向沉重、或是阻尼过软起不到抑制摆动作用的问题。

　　在日常街道骑行场景下，这套减震结构能够过滤掉路面颠簸传递到车把的细碎震动，降低长途骑行时的手部疲劳感；在山路激烈驾驶、赛道骑行场景下，能够在高速过弯、压弯时保持转向手感的一致性，不会因为路面起伏出现车把突然偏移的情况；在高速直行遇到横风、路面坑洼冲击时，能够快速抵消车把的摆动趋势，大幅提升骑行的安全系数。结构设计上还考虑了后期维护的便利性，阻尼缸采用可拆解结构，后期可以根据自身的驾驶习惯更换不同粘度的阻尼油，调整阻尼力的大小，不需要更换整个总成；支架表面做了阳极氧化处理，长期暴露在户外环境下也不会出现锈蚀、掉色的问题，连接位置的密封结构能够阻挡雨水、灰尘进入铰接衬套内部，延长部件的使用寿命。
