法兰安装式液体二氧化碳储罐液位指示装置

在工业低温介质储存场景中，液体二氧化碳的液位监测是保障储槽安全运行、介质充装作业合规的核心环节，这款液位指示装置正是针对常压或低压立式二氧化碳储罐的侧装检测需求开发的结构方案。不同于常见的顶装磁翻板液位计，该装置采用法兰侧装结构，安装时直接对接储罐侧壁预设的法兰接口，无需在储罐顶部开孔改造，适配早年投产的存量二氧化碳储槽的安装接口标准，尤其适配苏式储槽的安装孔位布局，能直接替换原有老化失效的液位检测部件，降低存量设备的改造成本。

从功能实现逻辑来看，该装置依靠浮筒随液位升降的浮力变化，通过内部密封的磁耦合传动结构，将浮筒的垂直位移转化为表盘指针的旋转角度，全程采用机械传动结构，无需外接供电或信号传输线路，完全规避了低温工况下电子元器件失效、线路冻损的风险，在充装作业、日常巡检过程中，操作人员站在储罐侧方即可直接读取表盘刻度，快速判断罐内液态二氧化碳的剩余储量，避免充装过量导致的储罐超压，也能及时发现液位异常降低的泄漏隐患。

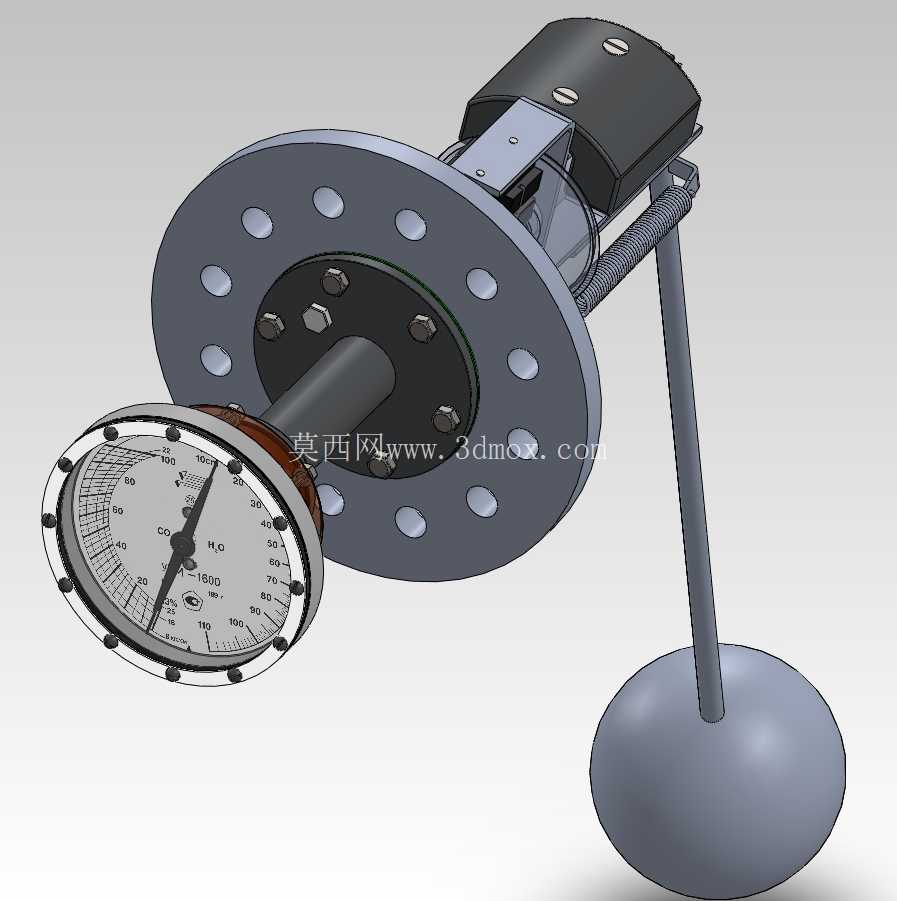

结构设计层面，装置的安装基准为带均布螺栓孔的圆形法兰盘，法兰盘与储罐接触面预留了密封垫片安装槽，可适配耐低温的聚四氟乙烯或金属缠绕垫片，保证-40℃左右的低温工况下接口处无介质泄漏；法兰中心伸出的传感杆长度根据储罐内壁的液位测量范围定制，杆体末端连接的浮筒采用低密度耐低温不锈钢材质，浮筒的浮力参数经过精准配重，在液态二氧化碳介质中能保持稳定的悬浮状态，不会因介质密度波动出现卡滞或误指示。表盘部分采用轴向安装的圆形指针表，表盘刻度按照二氧化碳储罐的有效容积标定，从空罐到满罐的刻度区间对应浮筒的全行程位移，指针转轴处采用耐低温的润滑脂密封，防止外界水汽进入表内冻住传动结构，同时表盘外覆盖透明防爆玻璃，避免现场作业磕碰损坏表盘面。装置配套的立式支架为独立支撑结构，在建模过程中做了简化处理，实际现场安装时可根据储罐旁的操作平台高度调整支架长度，为表盘部分提供辅助支撑，避免长期运行中法兰连接处受单侧重力出现密封失效。

安装边界方面，法兰盘的螺栓孔分布符合通用压力容器法兰的尺寸标准，安装时需保证传感杆垂直伸入罐内，浮筒周边无储罐内的加强筋、进出液管等部件遮挡，确保浮筒能随液位自由升降，无卡涩空间；表盘的安装高度距离操作平台1.2-1.5米为宜，匹配操作人员站立时的视线高度，无需弯腰或登高即可清晰读数。传动结构的设计上特意做了阻尼优化，当罐内液位因进出液出现小幅波动时，指针不会出现频繁晃动，只有当液位出现稳定变化时指针才会同步转动，避免巡检人员误判液位状态。整套结构没有复杂的电子元件，日常维护仅需定期检查法兰密封面是否有泄漏、指针转动是否顺畅，相比电子液位计维护成本极低，适合在工业气体充装站、化工车间二氧化碳储罐、食品级二氧化碳储存装置等场景长期使用，建模过程中完整还原了法兰螺栓分布、表盘刻度细节、浮筒传动结构的装配关系，可直接用于同类产品的结构参考、安装模拟以及教学演示场景。
