桌面级小型数控雕刻机结构设计方案

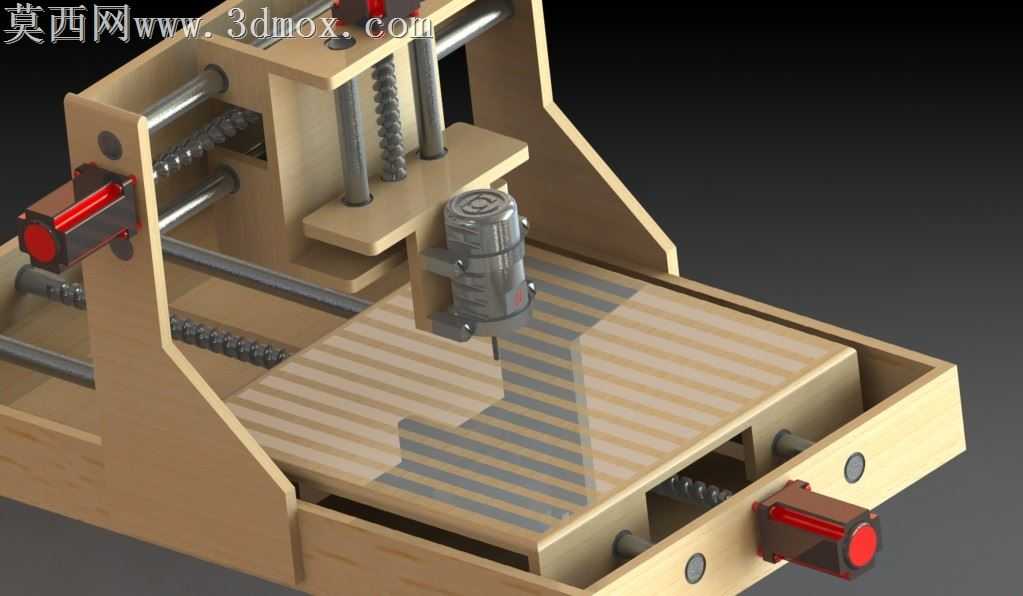

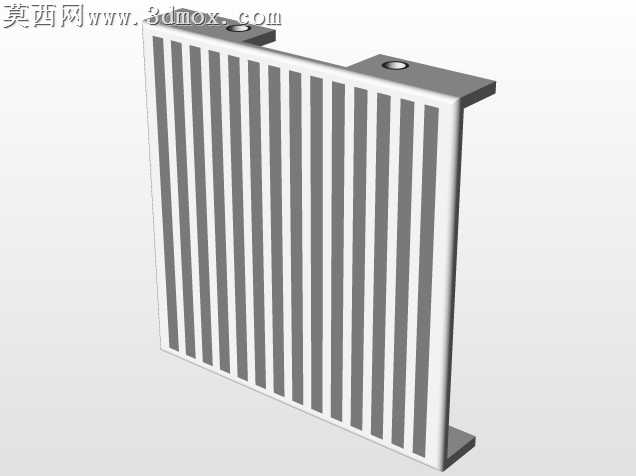

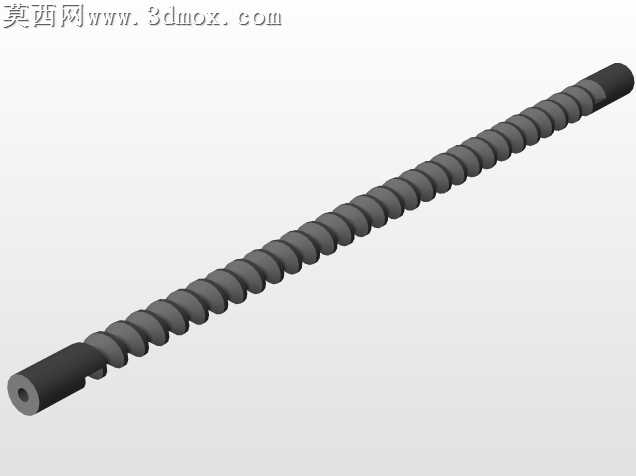

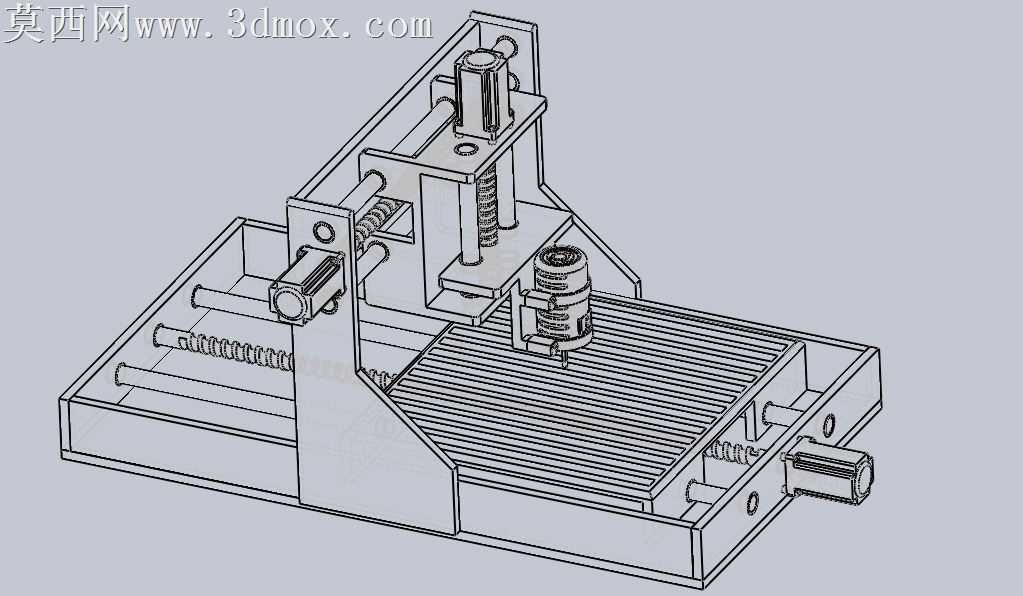

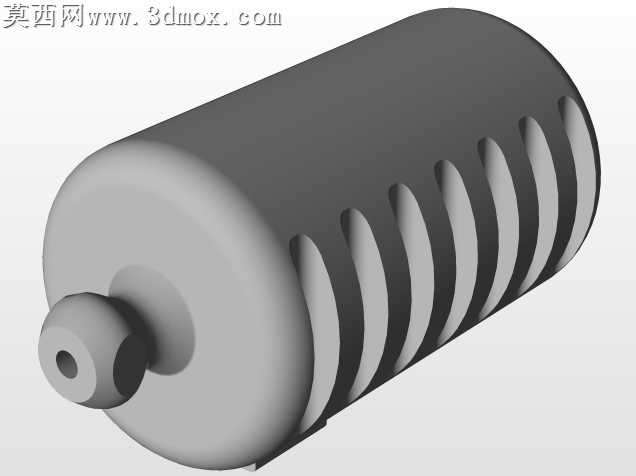

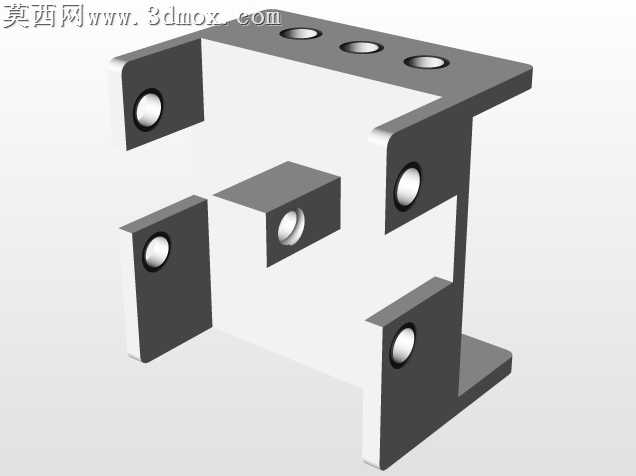

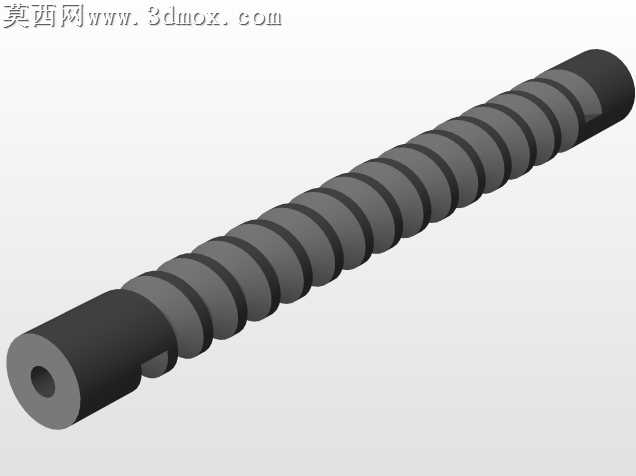

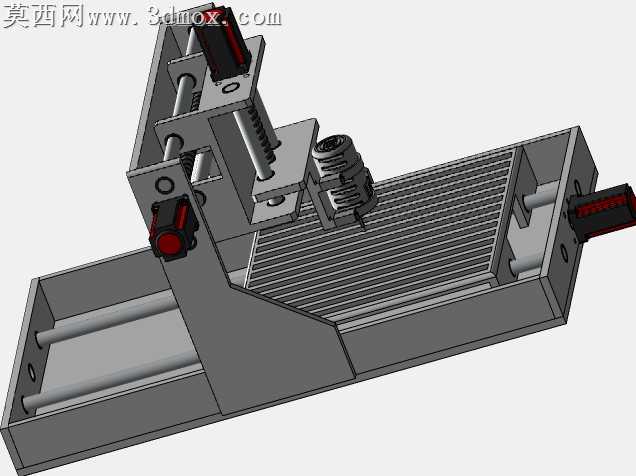

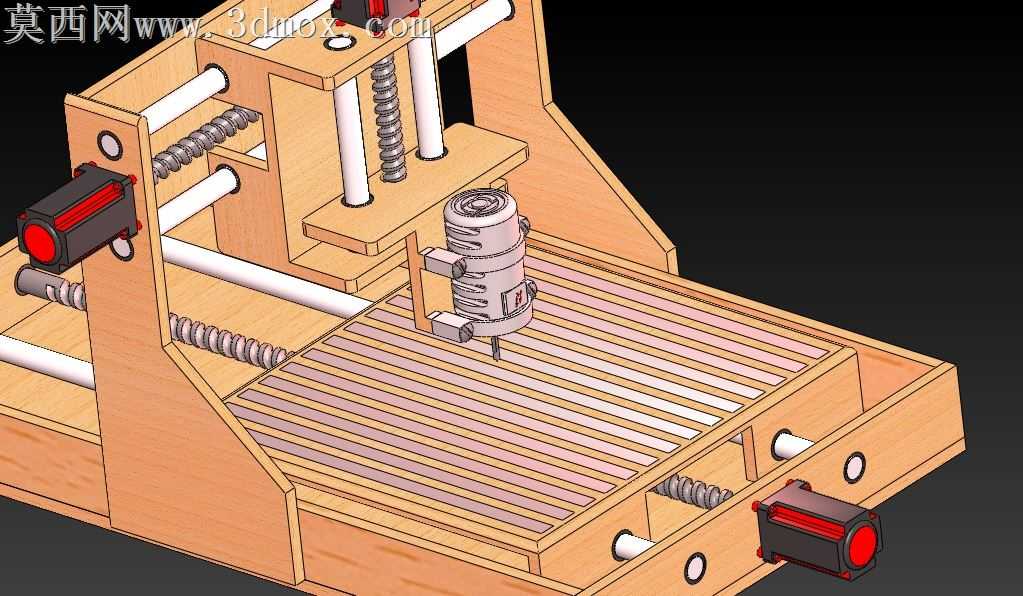

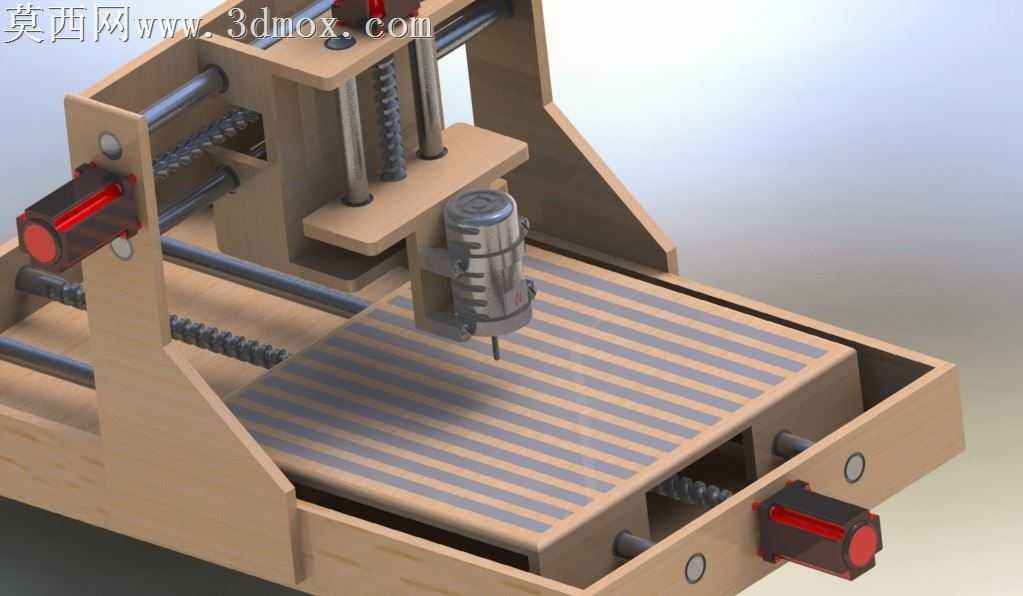

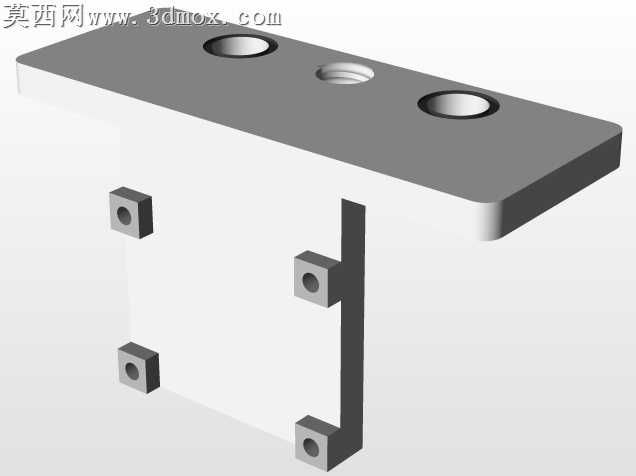

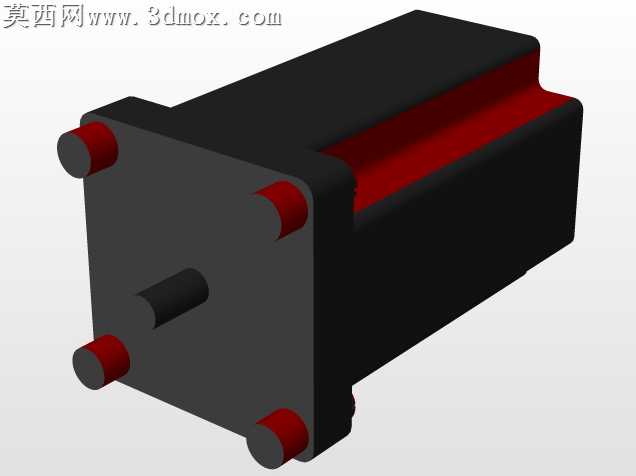

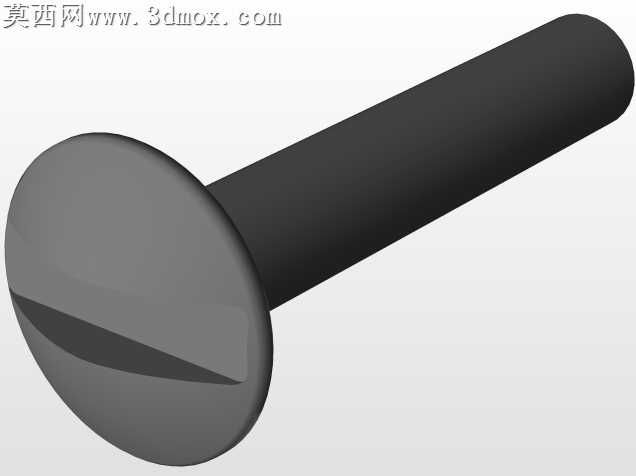

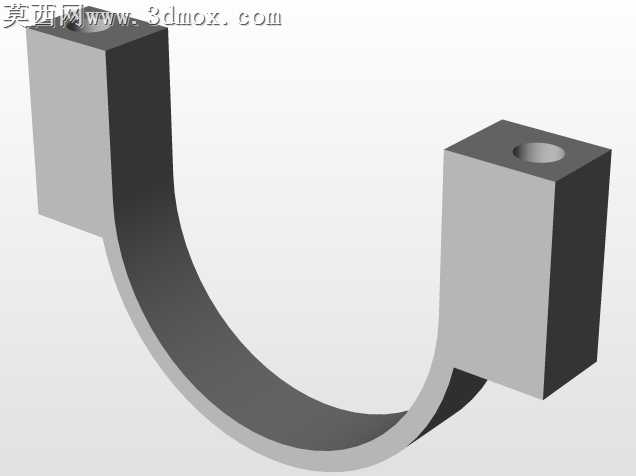

本作品为桌面级小型数控雕刻机的三维设计方案，整体采用轻量化框架式结构设计，在三维建模过程中严格遵循机械装配逻辑，对每一处传动部件、连接结构都做了精准的尺寸约束与配合校验，确保各运动轴行程无干涉、装配关系符合实际加工组装要求。建模阶段优先梳理设备的核心运动逻辑，将整机拆分为床身基座、X轴传动组件、Y轴移动工作台、Z轴雕刻进给组件、主轴安装座五大核心模块，每个模块单独完成零件建模后再进行总装配，既保证了单个零件的结构合理性，也便于后续对局部结构进行迭代调整。材质渲染环节贴合DIY小型设备的实际选材特点，床身框架采用仿实木纹理材质还原木质机架的质感，光轴导轨、滚珠丝杠等传动部件赋予金属镀铬材质，突出传动件的光洁度与耐磨属性，步进电机外壳做哑光黑金属质感处理，主轴电机外壳做散热筋纹理的金属灰渲染，工作台面采用间隔排布的木质条板搭配金属限位槽的材质表现，红色的轴端限位块做亮面烤漆质感，通过不同材质的质感区分，清晰呈现各部件的功能属性与装配层次。结构设计上，X轴采用双侧平行光轴导轨搭配侧装丝杠的传动布局，保证横向运动的稳定性；Y轴将传动结构内嵌于床身基座内部，既压缩了整机的外形尺寸，也能对传动部件起到防护作用；Z轴采用双导柱垂直导向结构，搭配垂直布置的丝杠承载主轴进给，保证雕刻作业时主轴的垂直精度，主轴安装座预留了标准装夹位，可适配不同功率的高速雕刻主轴。设计思路围绕小型桌面加工场景展开，在保证三轴有效加工行程满足日常小件雕刻需求的前提下，尽可能压缩整机占用空间，框架式的木质结构降低了DIY制作的门槛，所有传动部件均采用通用标准件，便于使用者采购配件自行组装，整体结构兼顾了组装便捷性、运动稳定性与加工实用性，可满足木工小件、软质材料的数控雕刻加工需求，建模过程中对所有运动副都做了运动仿真校验，确认各轴全行程运动无碰撞、无卡滞，装配公差符合小型数控设备的精度要求。
