冲压工序用深拉伸冲孔工装结构

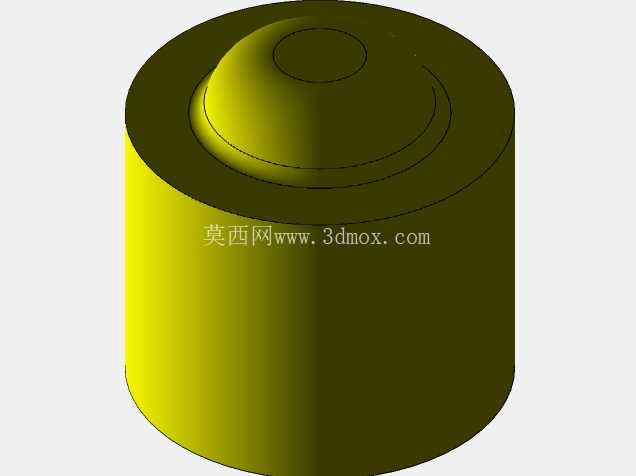

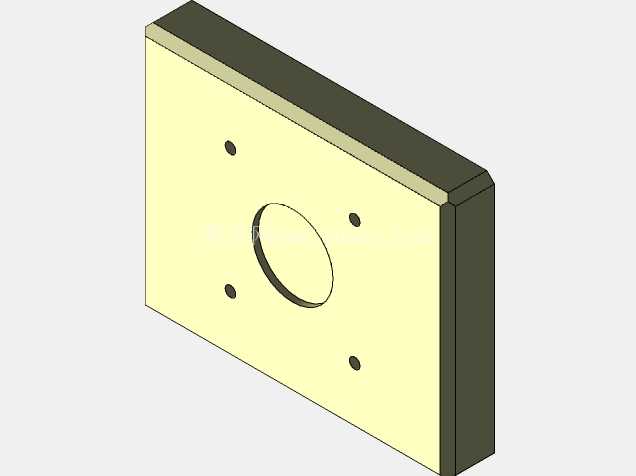

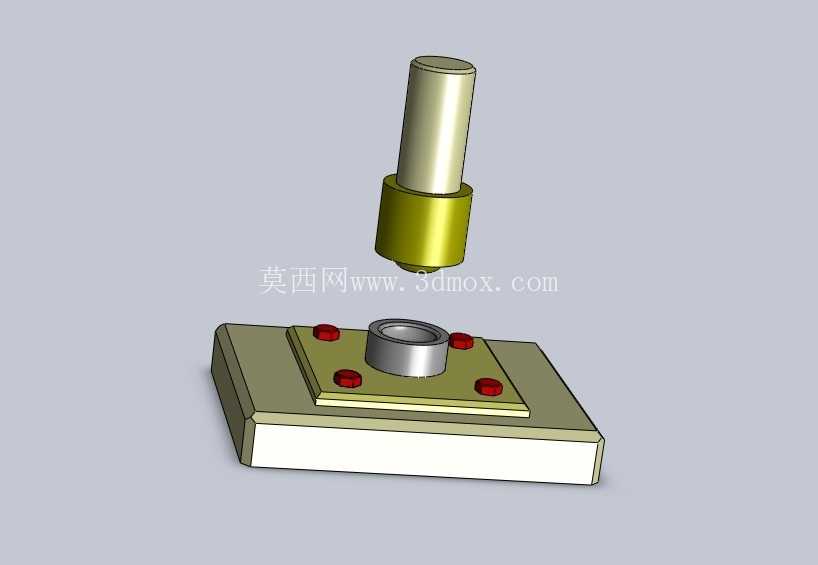

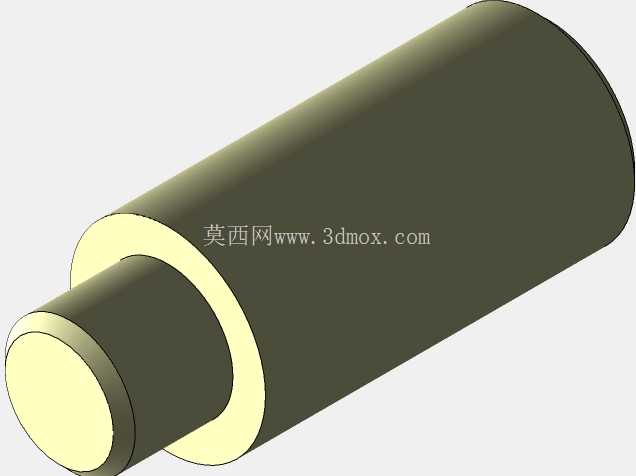

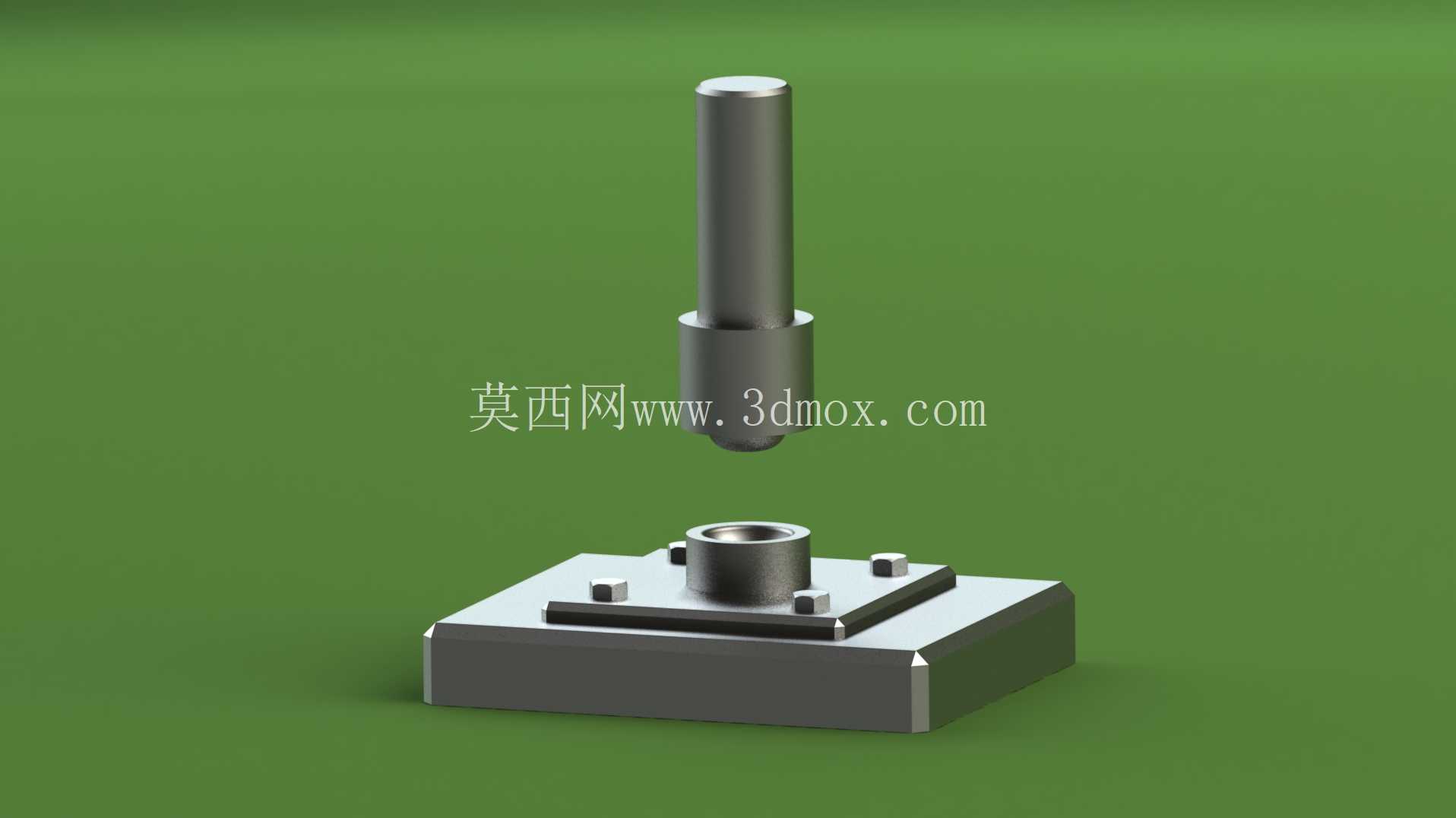

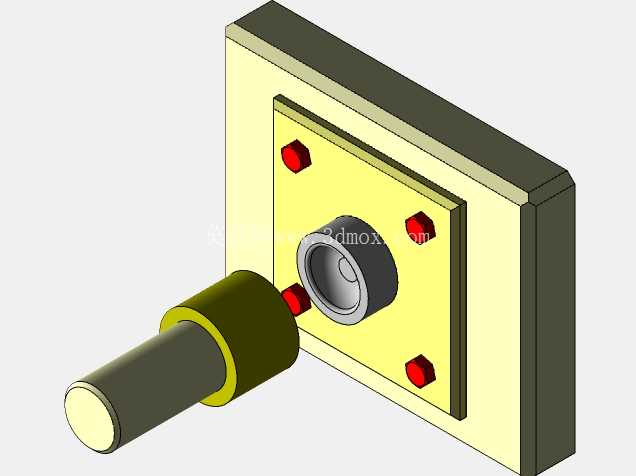

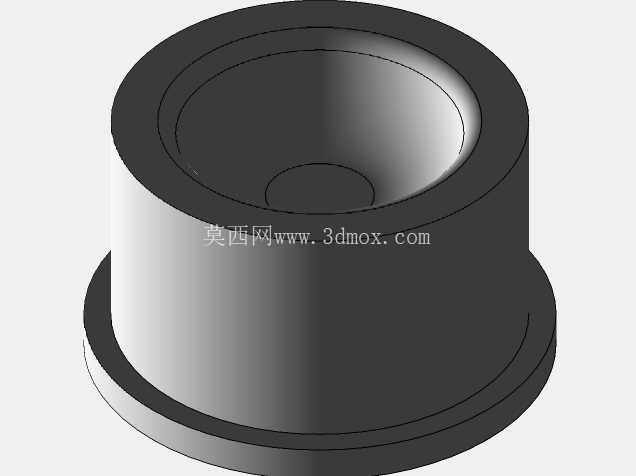

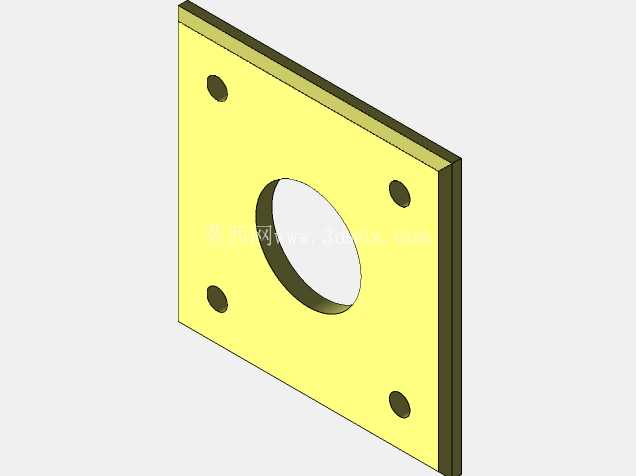

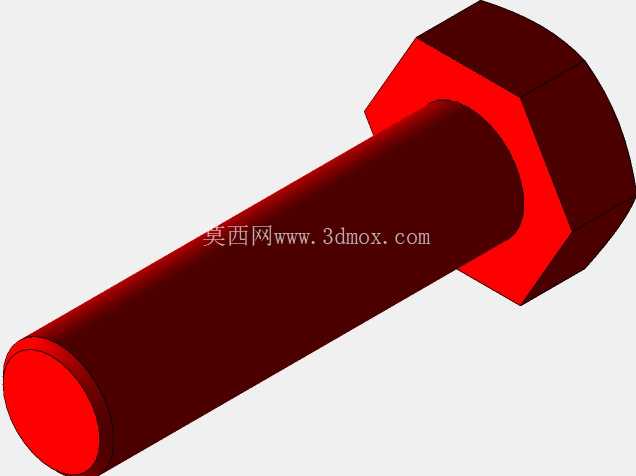

　　这套冲孔工装主要服务于金属板材深冲压成形工序，在实际冲压生产线上，这类工装常配套安装于开式或闭式压力机的滑块与工作台面之间，完成带凸缘类筒形件的冲孔与预拉深复合工序，常见于家电外壳冲压、汽车覆盖件小部件成形、五金容器加工等生产场景，替代单一冲孔工序的简易工装，减少板料多次定位带来的形位公差累积。从结构功能来看，整套工装分为上下两个核心部分，上部为冲头组件，下部为带定位槽的凹模底座，冲头的工作段做了端部圆弧过渡设计，避免初始接触板料时因应力集中刮伤板材表面，同时在拉深初始阶段引导板料平缓流入凹模型腔；冲头的固定段直径大于工作段，形成轴肩定位结构，装配时直接卡入上模座的安装沉孔内，无需额外的锁紧压板即可承受冲压过程中的轴向冲击力，拆卸维护时仅需从沉孔背面顶出即可完成更换，适配不同孔径的冲孔作业需求。下部凹模底座采用方形安装基准面，四个角位设置了内六角螺栓安装沉孔，可直接固定在压力机工作台的标准压板槽位置，底座中心的凹模套采用过盈配合嵌入底座基体，磨损后可单独更换凹模套，无需报废整个底座，降低长期生产的耗材成本；凹模入口处做了匹配拉深深度的圆角抛光处理，圆角半径根据常见加工板材的厚度设置，适配0.8-2mm厚度的冷轧钢板、铝合金板的拉深冲孔作业，避免板料流经凹模口时出现拉裂缺陷。

　　设计过程中重点考量了深拉深工序的起皱防控逻辑，冲头与凹模的单边间隙取板材厚度的1.1倍，既保证板料拉伸过程中有足够的材料流动空间，又不会因间隙过大导致成形后零件侧壁出现鼓形缺陷；配套的压边圈结构集成在凹模底座的上平面，四个定位凸台刚好卡住压边圈的导向缺口，冲压时压边圈通过弹性元件提供的压力压紧板料凸缘区域，抵消板料径向拉伸过程中产生的切向压应力，从根源上避免凸缘部位出现起皱问题，压边力的大小可通过更换弹性元件的刚度进行调整，适配不同成形性能的板材加工需求。

　　从安装边界尺寸来看，下部方形底座的边长控制在常用小型压力机的工作台安装尺寸范围内，整体闭合高度适配160吨及以下吨位开式压力机的闭合高度调节区间，无需额外加装垫板即可完成安装；上部冲头的总长度预留了足够的滑块调节行程，即使压力机闭合高度出现小幅调整，也能保证冲头进入凹模的有效深度满足冲孔与拉深的工序要求，冲头与上模座的配合面采用H7/m6的过渡配合，保证冲压过程中冲头的径向跳动量控制在0.02mm以内，确保冲孔的位置精度与侧壁垂直度。

　　实际生产使用时，板料毛坯通过底座上的定位凸台完成初始定位，压力机滑块下行时，压边圈首先压紧板料边缘，随后冲头接触板料开始施加拉深力，板料在冲头的带动下逐步流入凹模型腔，当滑块到达下死点时，冲头完成冲孔作业，同时拉深深度达到设计值，滑块回程时，凹模内的弹顶装置将成形后的零件顶出型腔，完成一个作业循环。整套结构没有多余的复杂传动部件，所有配合面均采用机械加工行业常用的公差配合标准，加工时无需特殊工艺设备，普通数控铣床、磨床即可完成所有零件的加工，装配时仅需通过打表调整冲头与凹模的同轴度即可投入使用，维护成本低，适合中小批量冲压加工车间的日常生产使用，也可作为冲压模具设计教学的典型案例，帮助初学者理解深拉深工序的材料流动规律与模具结构设计逻辑。
