轻型可移动门式起重承载结构设计

在中小批量机械加工车间、仓储库区以及设备装配调试区域，固定安装的桥式起重机往往受限于厂房预埋轨道的覆盖范围，无法适配临时工位调整、零散重型工件转运的需求，这款轻型移动式门式起重结构正是针对这类场景开发的实用型承载设备。从实际使用场景来看，它不需要对厂房地面做预埋处理，底部配置的脚轮可以让整机沿着车间通道灵活移动，能够覆盖固定航吊无法抵达的边角工位，比如机加工区域的机床上下料辅助、装配区的重型部件对位吊装、仓储区的重型物料堆垛转运，都可以通过这类设备完成作业，尤其适合厂房层高有限、无法安装大型起重设备的中小型生产场地。

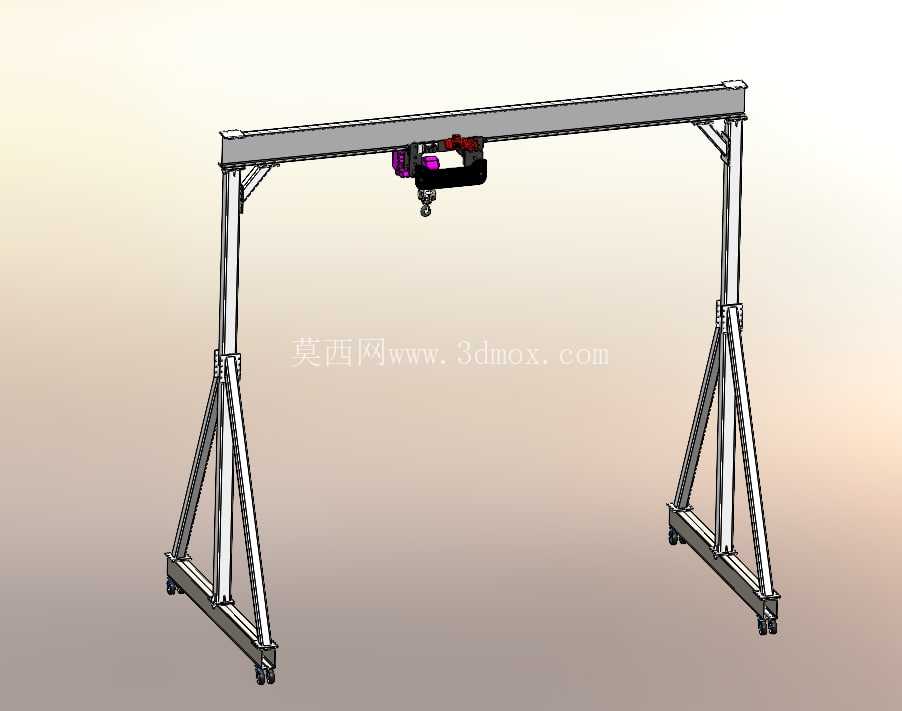

从结构设计思路来看，整机主框架采用刚性焊接钢结构组成，主梁采用箱型截面设计，在控制整体自重的前提下保证足够的抗弯刚度，避免吊装额定负载时出现过大下挠影响作业精度。两侧支腿采用三角加固结构，在垂直支腿的基础上增加斜向支撑构件，将主梁传递的竖向载荷分散传递到底部横梁上，同时抵消起重葫芦沿主梁移动时产生的侧向倾覆力矩，保证起重作业过程中的整机稳定性，即使在带载短距离移动的工况下，也不会出现支腿变形、整机晃动的问题。底部行走轮采用带刹车功能的脚轮，移动时可以灵活转向，作业时锁死刹车即可固定整机位置，不需要额外的地锚固定，大幅降低了现场部署的成本与周期。

从功能特性来看，主梁上配置的电动起重葫芦可以沿主梁长度方向水平移动，覆盖主梁跨度范围内的所有吊装点位，配合整机的地面移动能力，可以实现矩形作业区域内的任意点位重物吊装与转运，额定负载适配中小吨位的工件搬运需求，完全满足常规机加工、装配场景的工件转运重量要求。整机的结构设计充分考虑了拆装运输的便利性，主梁与支腿之间采用螺栓连接结构，不需要现场焊接作业，拆解后可以通过普通货运车辆转运，适合需要在不同作业场地之间转场使用的场景，比如户外临时设备安装、厂区内跨车间的重型工件转运等工况。

从安装边界与外形尺寸设计来看，整机的跨度尺寸适配常规车间的通道宽度，支腿底部的横梁长度控制在合理范围内，保证移动时不会与车间内的设备、货架发生干涉，整机高度适配常规厂房的层高限制，不会与厂房顶部的管线、照明设施发生碰撞。设计过程中对各受力节点做了针对性的加强处理，支腿与主梁的连接位置采用加厚连接板配合高强度螺栓连接，避免应力集中导致的结构失效，底部横梁与支腿的焊接位置做了坡口焊处理，保证焊缝强度满足额定负载下的受力要求。在实际建模过程中，各构件的连接位置都预留了合理的装配间隙，符合实际机械加工与装配的公差要求，不会出现虚拟装配中干涉但实际无法安装的问题，所有钢结构构件的截面选型都经过受力校核，在保证结构强度冗余的前提下尽可能控制整机自重，降低移动时的推行阻力，同时减少材料的不必要浪费。

这类轻型门式起重结构相比大型固定式起重设备，采购与部署成本更低，使用灵活性更强，对于没有条件安装大型航吊的中小型生产企业来说，是非常实用的重型工件辅助搬运设备，既可以作为固定起重设备的补充，覆盖固定航吊无法抵达的作业区域，也可以作为独立的起重设备完成常规的吊装转运作业，在设备维修、模具更换、工件装配等场景下都能发挥重要作用，有效降低人工搬运重型工件的劳动强度，提升车间内物料转运的作业效率，减少人工搬运重型工件带来的安全隐患。
