起重作业用单钩式吊钩结构设计

　　在厂房内重型设备移位、港口散货装卸、建筑工地钢结构吊装这类常规起重作业场景里，吊钩是直接承接吊重载荷、连接起升钢丝绳与被吊物的核心受力构件，其结构合理性直接决定起重作业的安全冗余度，哪怕是钩身曲率的微小偏差、颈部过渡圆角的应力集中处理不到位，都可能在额定载荷下引发不可逆的塑性变形，甚至出现断钩坠物的恶性安全事故。这款吊钩采用锻造钩体的经典单钩构型，区别于大吨位场景常用的双钩结构，单钩的作业适配性更灵活，穿挂索具的操作空间更充裕，在10吨级以下的中小吨位起重作业中应用占比极高，不管是搭配桥式起重机的电动葫芦做车间内的工件转运，还是装在汽车吊的臂头做户外零散吊装，都能快速适配不同规格的吊装带、钢丝绳索具。

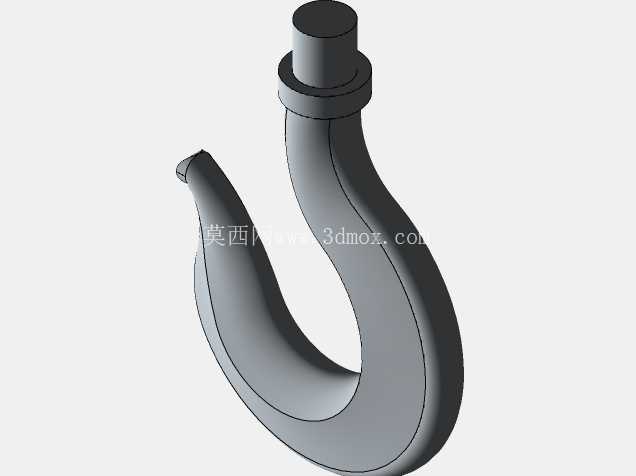

　　从结构设计逻辑来看，整个吊钩分为顶部连接柱、颈部定位凸台、弧形钩身三个核心功能段，顶部的圆柱段是和吊钩螺母、推力轴承配合的安装位，加工时需要保证圆柱面的同轴度公差，避免吊钩在起升过程中出现偏摆卡滞，凸台的直径比连接柱大出一个台阶，一方面是作为吊钩轴向定位的承载面，承受起升时的全部轴向载荷，另一方面能阻挡索具向上滑脱到连接柱位置，避免索具被旋转的连接段磨损。钩身的曲线不是随意绘制的圆弧，而是按照等强度梁的逻辑做的曲率优化，从钩颈位置到钩尖位置的截面尺寸逐步过渡，钩身内侧的曲率半径要匹配常用钢丝绳索具、吊装带的弯折半径，避免索具在钩身内出现过小角度的弯折，降低索具的局部应力集中，钩尖位置做了小幅的上翘处理，同时预留了安装安全舌片的安装孔位，作业时安全舌片靠弹簧力自动闭合，能防止吊装过程中索具受震动从钩口脱出，这也是起重安全规范里明确要求的结构细节。在安装边界的尺寸控制上，顶部连接柱的直径要匹配对应吨位吊钩横梁的安装孔公差，凸台的下平面要和推力轴承的上端面完全贴合，装配后吊钩要能绕连接柱轴线自由转动，方便作业人员在地面调整被吊物的朝向，不用额外撬动被吊物来调整角度；钩身的开口尺寸要覆盖常规作业场景下的索具堆叠直径，比如同时挂两根20mm直径的钢丝绳索具时，钩口内要留有足够的余量，避免索具在钩身内挤压重叠，导致局部受力不均。

　　很多新手建模时容易忽略钩身截面的过渡处理，直接用等直径的圆棒扫掠出钩身曲线，实际上钩颈位置因为要承受弯矩和拉力的复合载荷，截面直径要比钩尖位置大15%左右，而且钩身和凸台连接的位置要做足够大的过渡圆角，不能出现直角台阶，否则在有限元应力分析时，这个位置的应力集中系数会远超许用值，实际承载时很容易在这个位置出现疲劳裂纹。另外钩身的内侧承载面不能做的过于光滑，要保留锻造后的细微粗糙度，或者加工出浅的防滑纹路，避免索具在受力时沿着钩身曲面滑向钩尖位置，导致钩尖受额外的撬开力。

　　在实际选型匹配时，还要注意吊钩的额定起重量和起重机的额定起重量对应，不能用小吨位吊钩替代大吨位部件，同时要保证吊钩的自由转动行程不受周边结构干涉，比如吊钩上升到上极限位置时，凸台不能和吊钩横梁的下端面发生碰撞，钩身转动时不能碰到钢丝绳的固定楔套。这款吊钩的结构没有多余的复杂特征，所有的曲面和台阶都是围绕受力均匀、安装便捷、作业安全这三个核心目标设计的，建模时要重点关注各段曲面的曲率连续性，尤其是钩身和颈部连接的位置，要做到G2连续，避免出现应力突变的硬棱，同时要保证各安装面的形位公差符合起重吊具的相关标准，不能只追求外观的流畅而忽略实际受力的合理性。
