工业传动用直齿圆柱齿轮结构设计

在各类工业传动场景中，直齿圆柱齿轮是应用最为广泛的动力传递部件之一，从车间里的输送线驱动单元，到起重设备的起升机构减速端，再到机床主轴箱的变速档位，几乎所有需要在两平行轴间传递旋转扭矩的场合，都能看到这类零件的身影。不同于斜齿轮的轴向分力特性，直齿圆柱齿轮在啮合过程中不存在额外轴向载荷，对支撑轴承的选型要求更宽松，安装调试的容错空间也更大，尤其适合中低速、重载且轴向安装空间受限的传动节点。

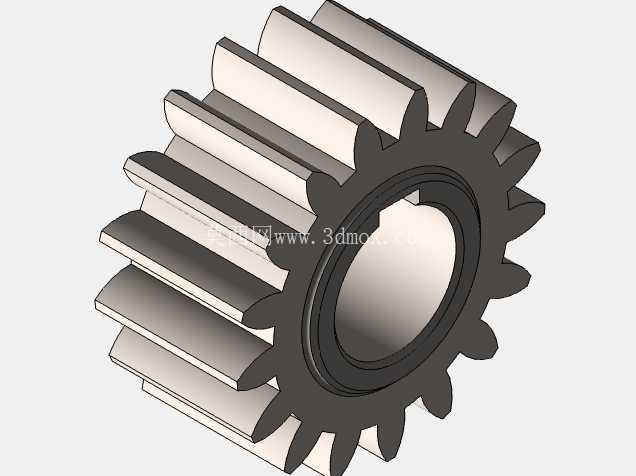

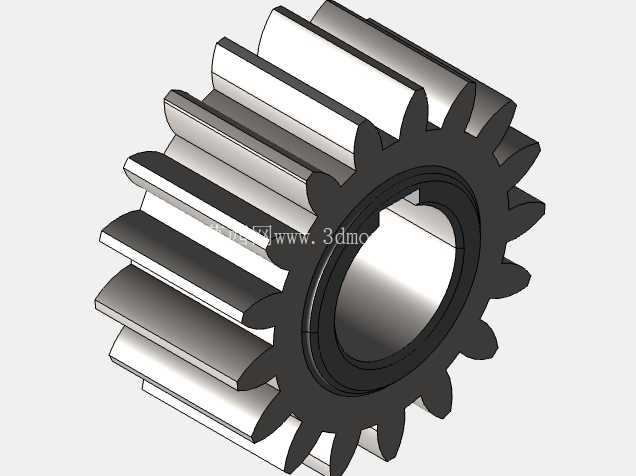

从实际功能层面看，这类齿轮的核心作用是匹配输入与输出端的转速差，同时按照设计传动比放大输出扭矩，保障动力传递过程的平稳性。本次设计的直齿轮采用内孔键槽联接结构，安装时通过平键与传动轴实现周向固定，配合轴肩与轴端挡圈即可完成轴向定位，不需要额外设计复杂的锁紧结构，现场装配与后期维护更换的效率更高。齿宽参数经过载荷校核确定，在满足齿面接触强度与齿根弯曲强度的前提下，尽可能控制轴向尺寸，避免不必要的空间占用，适配多数通用减速箱、传动箱的安装边界。

设计过程中首先围绕应用场景的载荷特性确定基础参数：针对重载工况选用合金钢材作为毛坯基材，齿部经过表面硬化处理，齿面硬度满足长期啮合的耐磨要求，即使在连续作业、频繁正反转的工况下，也能维持稳定的齿形精度，减少因齿面磨损导致的传动间隙增大、传动噪音升高问题。齿廓采用标准渐开线齿形，齿顶高系数、顶隙系数均符合通用传动标准，具备良好的互换性，后期备件替换时不需要对啮合配对齿轮做额外修配，降低运维成本。

从结构细节来看，齿轮内孔与轴的配合公差选用过渡配合等级，既保证装配时不会出现过松导致的跑圈问题，也不会因为过盈量过大造成装配拆卸困难。键槽的位置与尺寸严格对应传动轴的键槽设计，键槽侧面的粗糙度满足扭矩传递的接触面要求，避免长期载荷下出现键槽压溃变形。齿端做了小尺寸倒角处理，一方面去除加工毛刺避免装配时划伤配合零件，另一方面在齿轮啮合入齿时起到导向作用，减少入齿冲击，降低传动过程的冲击载荷。

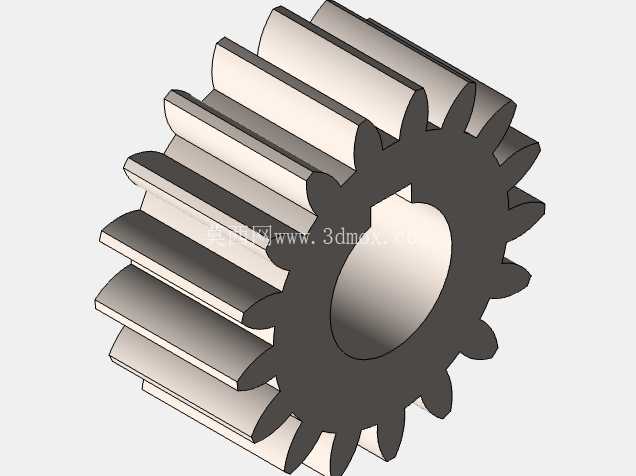

在铸造模具的成型设计上，充分考虑了金属液充型与冷却收缩的工艺特性：齿形部分的模具拔模斜度控制在合理范围，既保证成型后齿面不会出现拉伤缺陷，也不会因为拔模斜度过大导致齿形精度超差。轮毂与轮缘的厚度过渡位置设计了工艺圆角，减少铸造过程的应力集中，避免毛坯冷却过程中出现开裂、缩松等缺陷，提升铸件成品率。毛坯铸造完成后，齿面、内孔、键槽等关键配合面留足机加工余量，通过后续滚齿、插齿、磨孔等机加工序保证最终尺寸精度与形位公差要求，其中齿圈径向跳动、端面跳动等形位公差控制在标准范围内，保障齿轮运转时的同轴度，减少运转过程的偏载与振动。

实际选型应用时，需要注意配对齿轮的中心距公差控制，啮合侧隙调整到合理区间，侧隙过小容易出现卡齿、齿面异常磨损，侧隙过大则会导致传动回程误差增大，影响传动精度，尤其在需要正反转切换的传动场景中，侧隙控制直接影响传动响应的准确性。润滑方式根据运转速度选择，中低速工况可采用油脂润滑，高速连续运转工况则需要搭配油浴或者喷油润滑，保证齿面啮合面始终有足够的润滑油膜，降低齿面接触应力，延长零件使用寿命。这类直齿轮的结构设计没有多余的复杂结构，所有尺寸与结构特征都围绕可靠传动、便捷装配、易维护的工程需求出发，是通用机械传动领域非常典型的基础传动零件设计方案。
