多通路法兰式金属管路融合接头

这套多通路金属接头的结构设计，最初是围绕紧凑型流体测控台的管路集成需求展开的，在做整机管路排布时，我们经常遇到三路介质需要在同一工位完成汇流、转向同时预留检测接口的场景，如果用普通直角弯头、三通接头逐段拼接，不仅连接点数量翻倍，泄漏风险随接头数量线性上升，零散管件堆叠后占用的安装空间也会远超设计预留的工位边界，尤其在热学试验台、小型流体分配模组这类对安装体积卡得极严的设备里，零散管接件的布局根本没法通过结构评审。

从实际落地的使用场景来看，这类集成式接头最常出现在三类工位：第一类是小型热交换试验台的介质汇流端，需要同时接入热流输入、冷流旁通、温度传感器安装通路，三个通路的轴线方向分别对应垂直向上、水平侧出、斜向法兰对接，不用额外加装转接块就能直接对接外部管路；第二类是通讯设备冷却回路的管路分配节点，在机架内部有限的安装空间里，接头底部的方形安装法兰可以直接锁附在机柜安装板上，不需要额外做管夹固定，侧方法兰端可以对接快插管路，垂直端可以接安全阀或者排气阀，第三个侧通口直接对接冷却介质输出管路，整个节点的安装高度比拼接式管路组低将近四十毫米，刚好能避开机架上层的走线槽；第三类是小型catia管路实训教学台的演示工位，一体化的流道结构可以让学员直观理解多通路汇流的流道走向，不用在一堆零散接头里梳理管路连接逻辑。

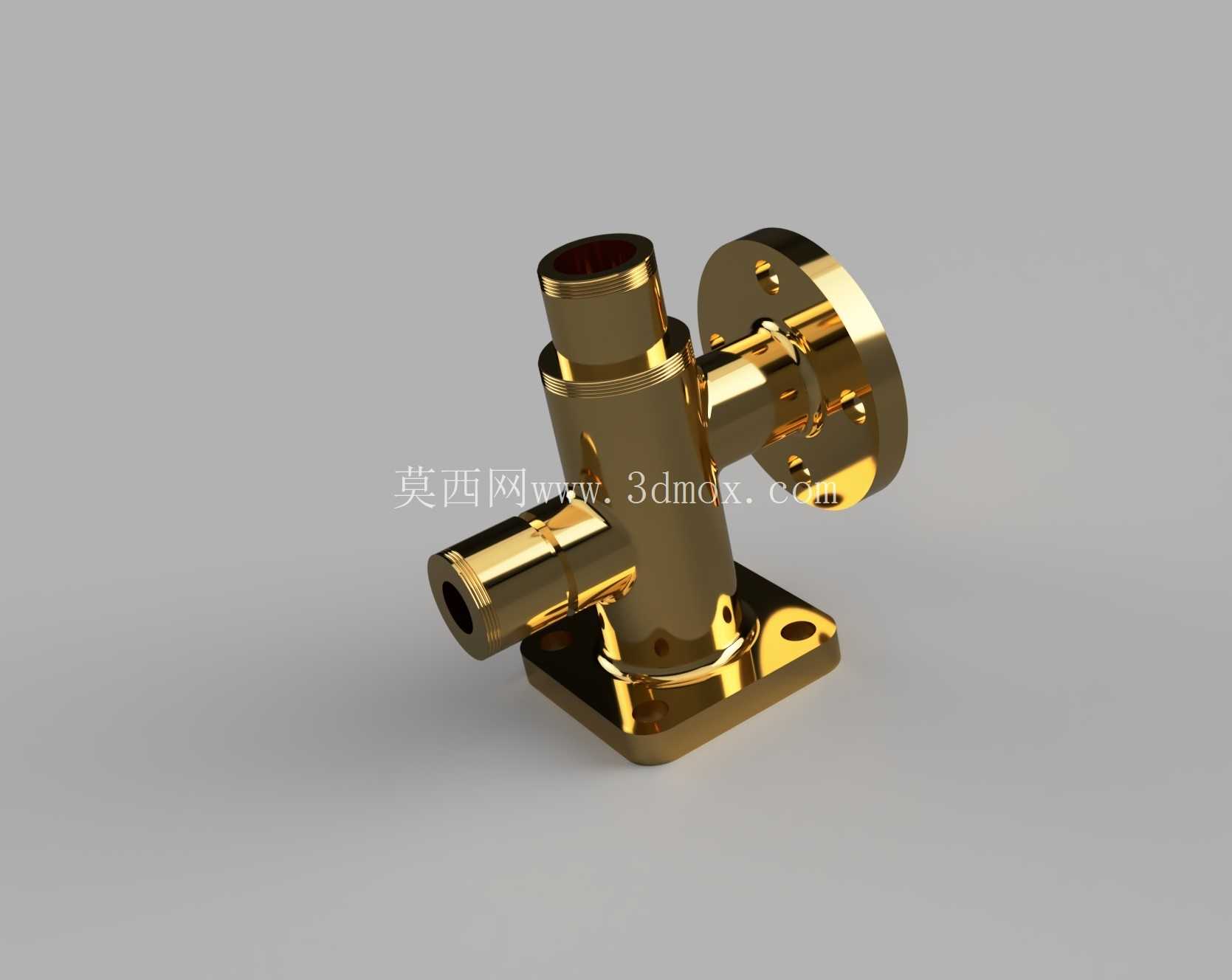

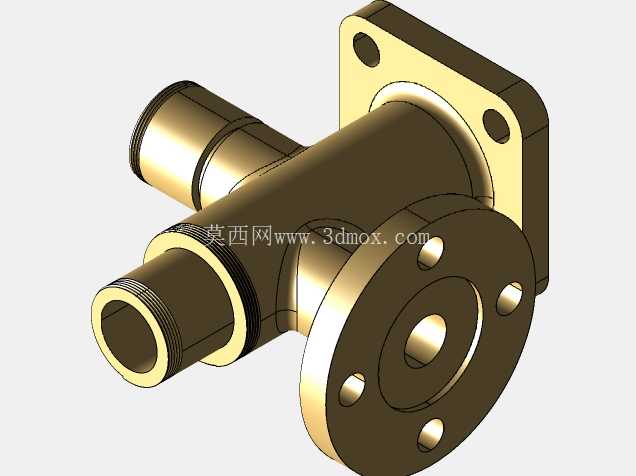

设计思路上没有采用常见的方体阀块铣削流道的方案，而是用回转体为主的主体结构做流道集成：主体根部是带两个安装沉孔的方形固定底座，底座和竖向主筒体之间做了大圆角过渡，避免管路受振动时在根部产生应力集中，要知道流体管路在设备运行时会伴随介质脉动产生持续微振，如果底座和筒体是直角衔接，焊接或者铸造产生的应力集中点很容易在长期振动后出现裂纹，圆角过渡段的壁厚比主筒体厚两毫米，把应力峰值分散到整个过渡区域。竖向主筒体的上端加工有外螺纹段，用来锁紧调节螺母或者对接端盖，筒体内部是直通的主流道，从顶部接口一直连通到底部腔室。从筒体中部分别伸出两个通路：一个是水平朝向的圆管接口，管口加工有内螺纹，用来对接外螺纹管路或者传感器；另一个是朝向侧方的带圆形法兰的对接端，法兰端面上加工有四个均匀分布的安装通孔，法兰和筒体衔接的位置做了加厚凸台，保证法兰对接锁紧时，锁紧力不会让筒体侧壁产生变形。第三个通路从筒体下部斜向伸出，管口同样加工有对接螺纹，三个通路的内部流道在主体腔室内部平滑交汇，流道转折处没有加工死角，避免介质残留或者杂质沉积在拐角处。

安装边界这块在建模时就做了明确的约束：底部方形安装座的边长控制在适配标准安装孔位的尺寸，两个安装沉孔的中心距和机柜常用的安装板孔位完全匹配，锁附螺丝从底座下方穿入或者从上方沉头锁入都可以，适配不同朝向的安装面。侧方法兰的外圆直径比主筒体大出足够的锁紧操作空间，法兰上的四个小孔分布在法兰盘外缘，用标准扳手拧锁紧螺母时，工具不会和主筒体或者其他侧出管路发生干涉。三个外伸接口的朝向在建模时就做了空间间隙校验：水平侧出口和斜向下侧出口的轴线夹角经过调整，两个接口外接管路之后，管路外壁之间预留有至少十五毫米的操作间隙，不管是拧管接头还是插快插接头，手指和工具都有足够的操作空间，不会出现两个管路互相顶住没法装配的问题。主体所有外露的金属面都做了光亮镀层处理，不光是为了外观质感，镀层本身可以提升流道内壁的光洁度，降低介质流动的沿程阻力，同时也能抵御常见冷却介质、弱腐蚀流体的侵蚀，在长期使用后不会因为内壁锈蚀产生杂质污染整个管路系统。

做结构校核的时候，重点验算的是三个外伸管路的悬臂强度：当侧方法兰端对接刚性管路、管路另一端存在额外负载时，法兰衔接处的弯曲应力要低于材料许用应力的三分之一，哪怕设备搬移过程中管路受到意外磕碰，也不会在衔接位置出现断裂。流道部分的壁厚按照承压管路的标准做冗余设计，常规工况下的工作压力对应的壁厚安全系数超过四倍，完全满足低压流体回路、冷却回路的使用要求。和拼接式接头组相比，一体化结构把原本五到六个连接密封点缩减到三个外接密封点，可能出现泄漏的位置大幅减少，日常维护时只需要检查三个外接接口的密封状态，不用逐个排查零散接头的松紧，后期运维的工作量也明显降低。在整机装配时，这个集成接头可以作为一个独立模块预先组装密封测试，确认没有泄漏之后再整体锁附到设备安装板上，比现场逐段拼接管路的装配效率提升很多，也避免了现场装配时密封件安装不到位带来的隐性泄漏隐患。
