教学演示用曲柄滑块传动机构结构

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1150770
  • 教学演示用曲柄滑块传动机构结构
  • 教学演示用曲柄滑块传动机构结构
  • 教学演示用曲柄滑块传动机构结构
  • 教学演示用曲柄滑块传动机构结构
  • 教学演示用曲柄滑块传动机构结构
  • 教学演示用曲柄滑块传动机构结构
  • 教学演示用曲柄滑块传动机构结构
  • 教学演示用曲柄滑块传动机构结构
  • 教学演示用曲柄滑块传动机构结构
  • 教学演示用曲柄滑块传动机构结构
  • 教学演示用曲柄滑块传动机构结构
  • 教学演示用曲柄滑块传动机构结构

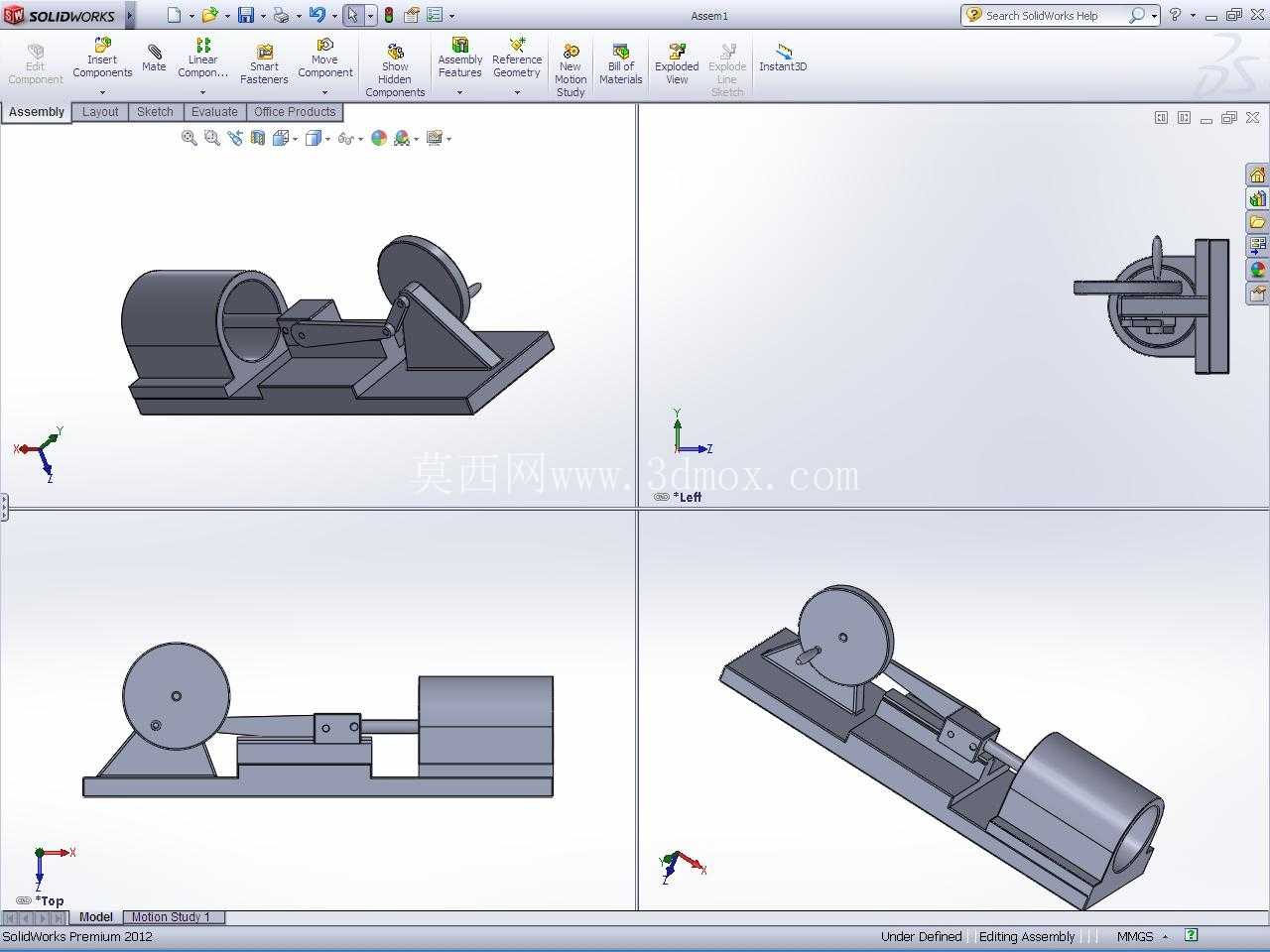

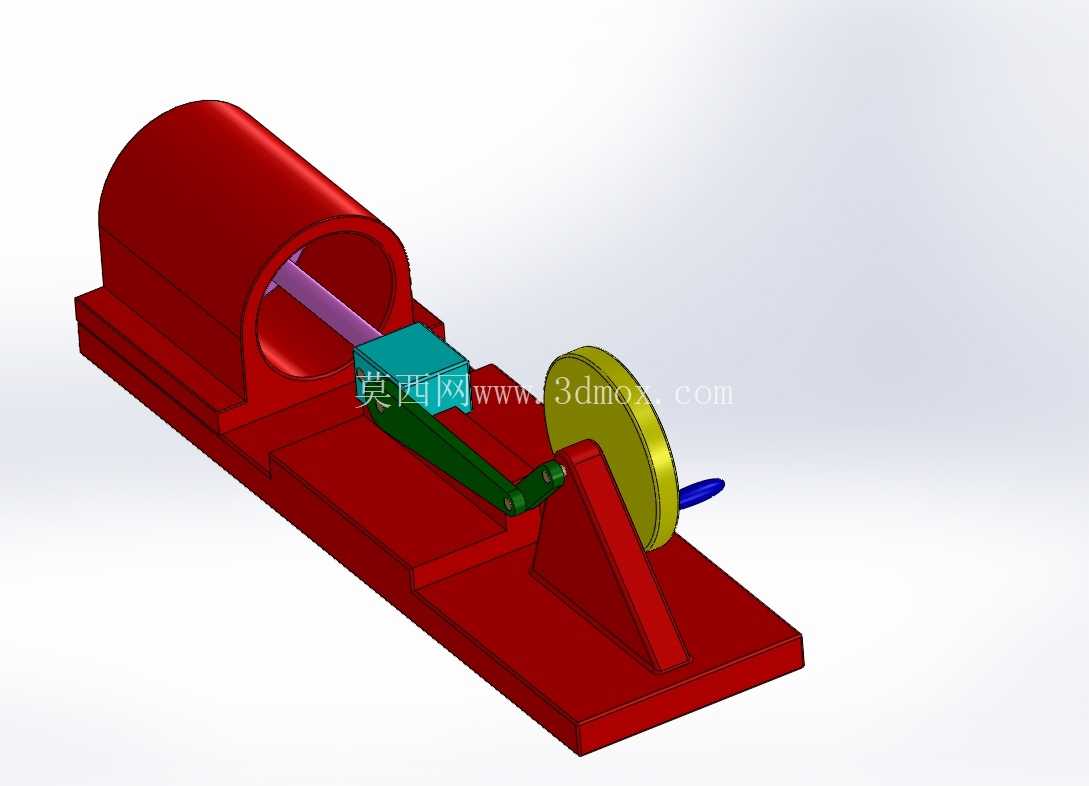

  这套曲柄滑块机构的三维结构,核心是实现旋转运动与直线往复运动的相互转换,在冲压设备、送料机构、内燃机活塞组件、小型往复泵这类需要周期性直线动作的工业场景中应用极广,很多入门级机械原理教学也会采用这类结构作为演示载体,帮助从业者理解平面连杆机构的运动逻辑。从结构设计逻辑来看,整套机构采用一体式安装底板作为承载基准,所有运动部件的安装支座都直接固定在底板上,避免了多段拼接带来的装配同轴度误差,底板上预留的安装孔位可以直接适配不同实验台或者设备机架的固定需求,不需要额外做转接支架。

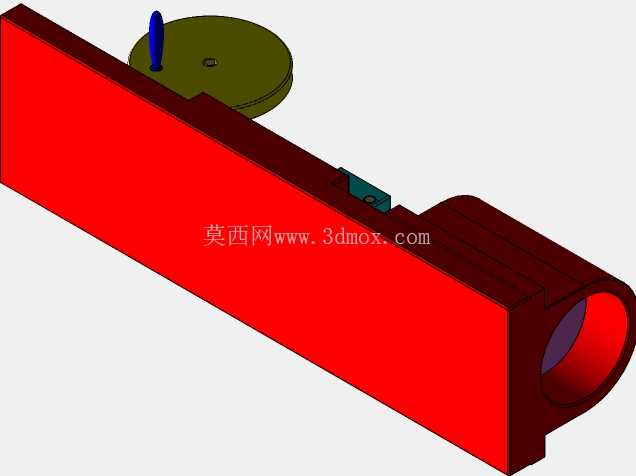

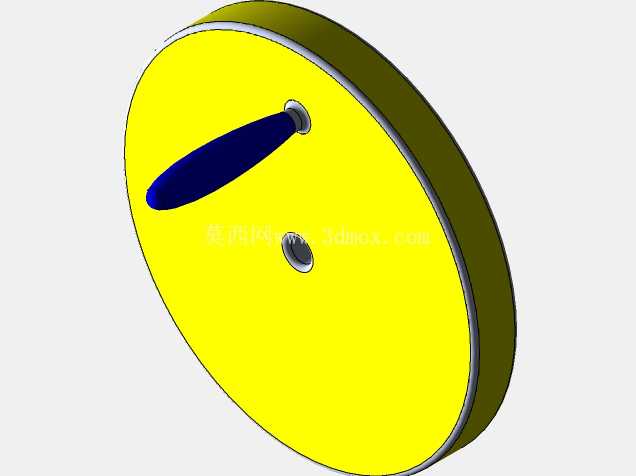

  驱动端采用带摇柄的圆盘曲柄设计,摇柄外伸长度足够操作人员手动盘动验证运动轨迹,曲柄与连杆的连接位置采用铰接销轴结构,销轴与连杆孔之间预留了合理的转动间隙,既不会出现运动卡滞,也不会因为间隙过大导致滑块运行过程中出现横向窜动。连杆部分采用变截面结构设计,靠近曲柄铰接端的截面尺寸更小,减少旋转运动过程中的转动惯量,靠近滑块连接端的截面适当加宽,提升直线往复运动过程中的结构刚性,避免高速往复动作时连杆出现挠曲变形。

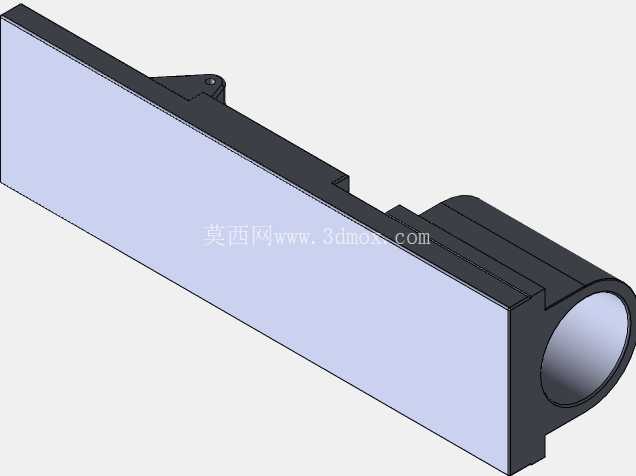

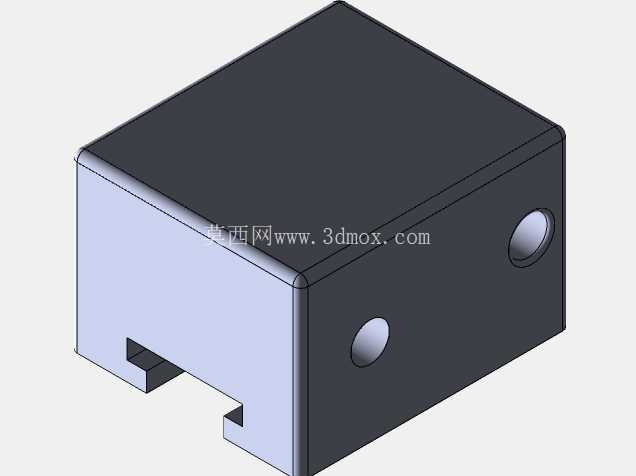

  滑块部分采用方形导向结构,配套的导向座直接集成在底板上,导向接触面的长度覆盖滑块全行程的1.2倍,保证滑块在整个运动行程中都有足够的导向支撑,不会出现偏载卡涩的问题,滑块的输出端预留了外接工装的连接接口,可以根据实际使用场景加装冲压头、推料杆、活塞头等不同功能的执行端。整套机构的运动死点位置做了针对性优化,当曲柄转动到与连杆共线的两个极限位置时,滑块刚好处于行程的两个端点,通过曲柄端的配重轮(也就是模型里的黄色圆盘)储存的转动惯量,可以顺利越过死点位置,不会出现机构卡死的问题,配重轮的重量经过匹配计算,手动盘动时不需要额外施加过大的启动力矩,连续转动时的运动惯性也不会导致滑块出现冲击异响。

  从安装边界来看,整套机构的横向总长度控制在常规实验台的安装尺寸范围内,纵向宽度不会占用过多安装空间,垂直方向的最高点是曲柄配重轮的顶部,安装时不需要预留过大的上部避让空间,所有运动部件的外轮廓都没有超出底板的投影范围,不会出现运动过程中部件与周边安装架干涉的问题。在实际设备选型应用中,这类结构的行程长度由曲柄的回转半径决定,这套模型里的曲柄回转半径对应的滑块行程刚好适配小型冲压、送料类工位的动作需求,如果需要调整行程,只需要更换不同偏心距的曲柄盘即可,不需要改动底板、导向座这类基础安装部件,模块化的设计思路可以大幅降低不同工况下的改造成本。导向座与滑块的配合面采用了耐磨设计思路,实际加工时可以在接触面镶嵌铜衬或者加装直线导轨,长时间往复运行也不会因为磨损导致配合间隙变大,维护时只需要更换耐磨衬套就能恢复原有配合精度,不需要整体更换导向座或者滑块组件。铰接位置的销轴都设计了润滑注油通道,日常维护时可以直接在销轴端部注油,不需要拆解机构就能完成转动副的润滑保养,适合长时间连续运行的工业场景使用。
