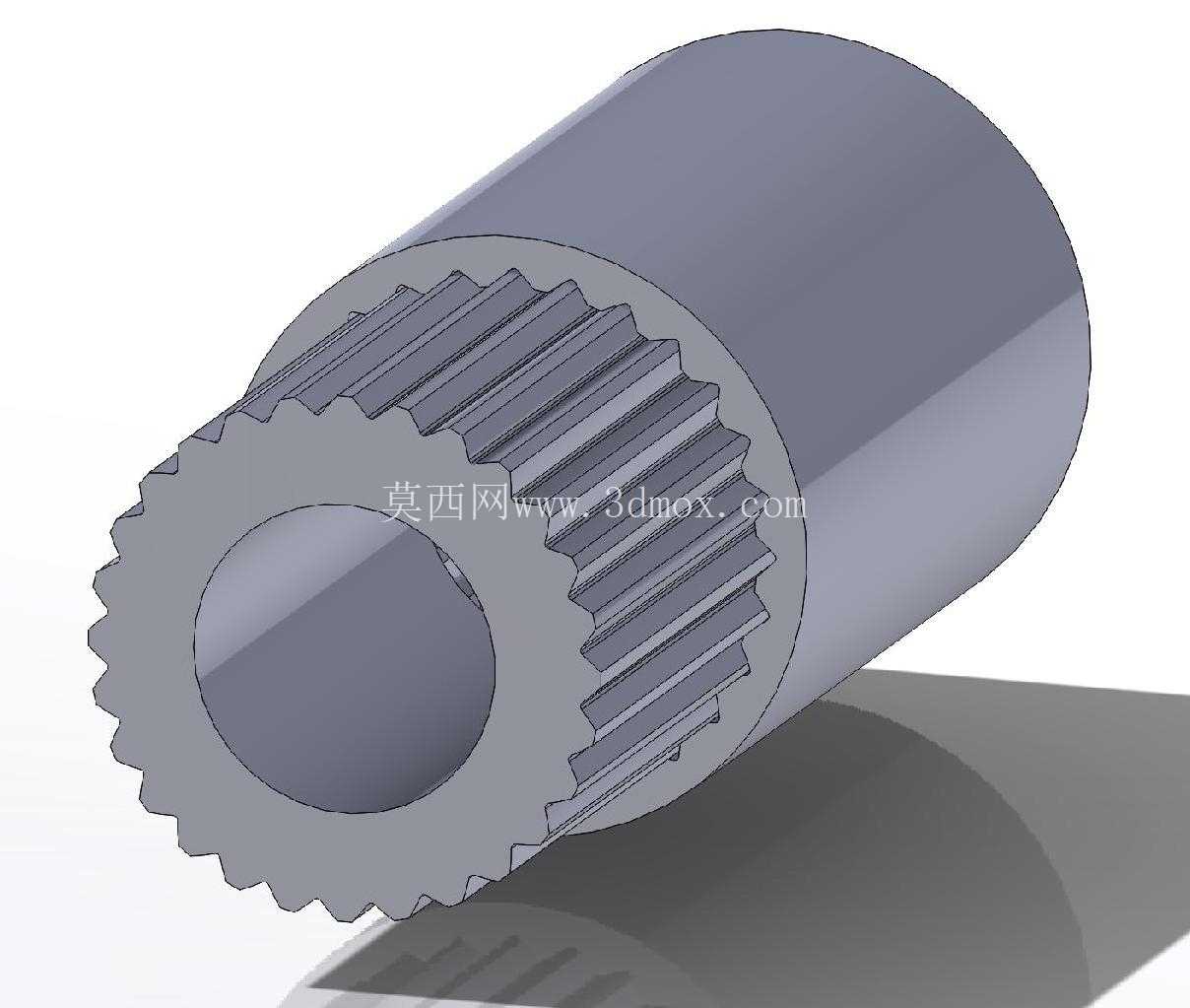

ANSI92.1标准45度压力角28齿渐开线花键

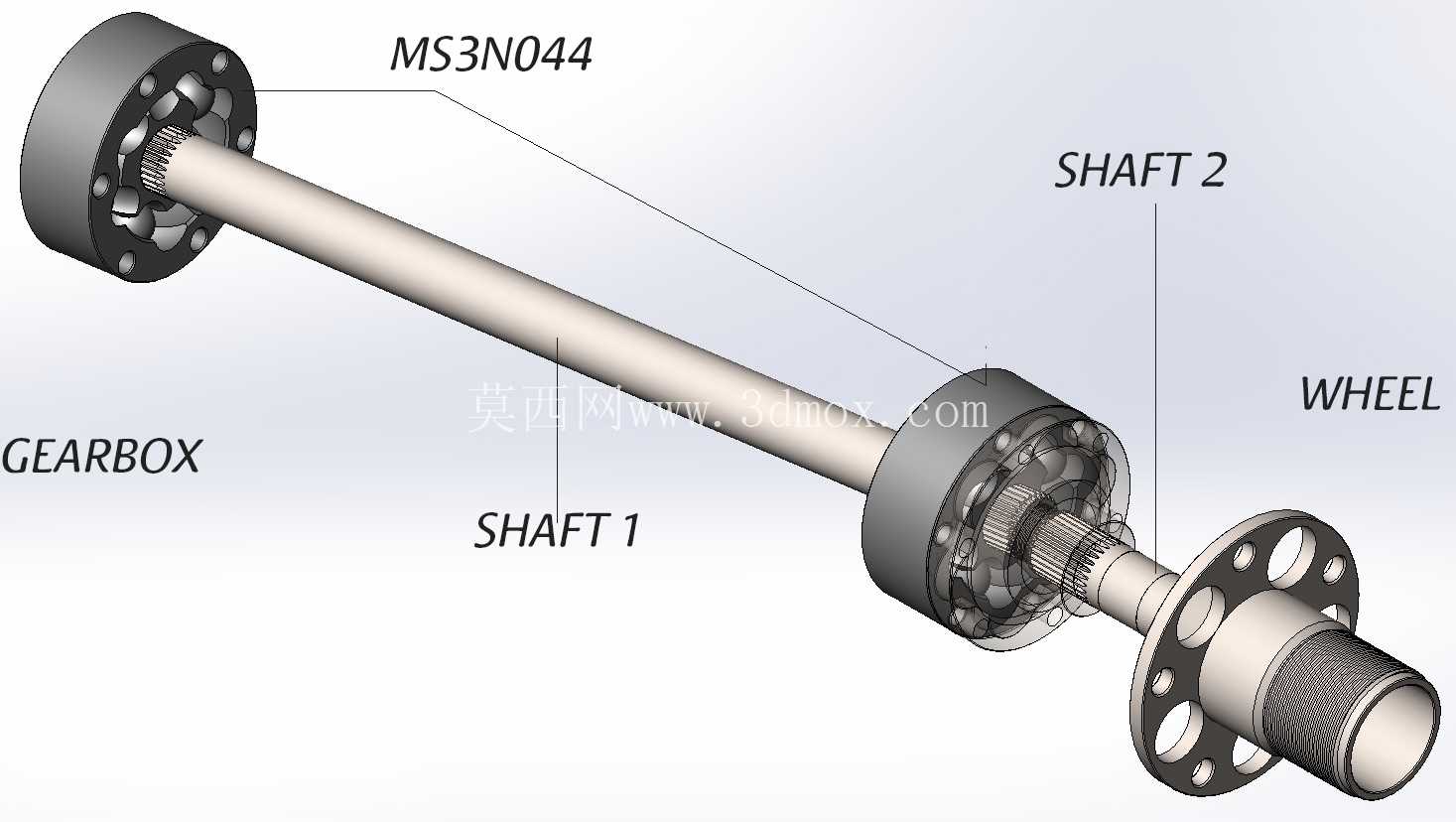

　　这款渐开线花键结构，在重载传动场景中是核心的扭矩传递部件，常见于工程机械的行走驱动轴、重型机床的主轴进给机构、风电齿轮箱的低速级连接部位，区别于普通平键连接，它依靠多齿均匀接触承载，能在同等轴径下传递更大的扭矩，同时具备自动对中特性，装配后同轴度精度远高于单键连接结构，适合高速回转、频繁正反转的传动工况。从结构设计逻辑来看，采用DP24/48的双径节齿形参数，齿顶高对应短齿制规格，相比标准齿高的花键，齿根厚度更大，抗弯强度提升明显，能承受更大的冲击载荷，45度压力角的选型，进一步放大了齿根的承载截面，在花键副发生微量磨损后，仍能保持足够的接触强度，不会出现早期断齿失效。

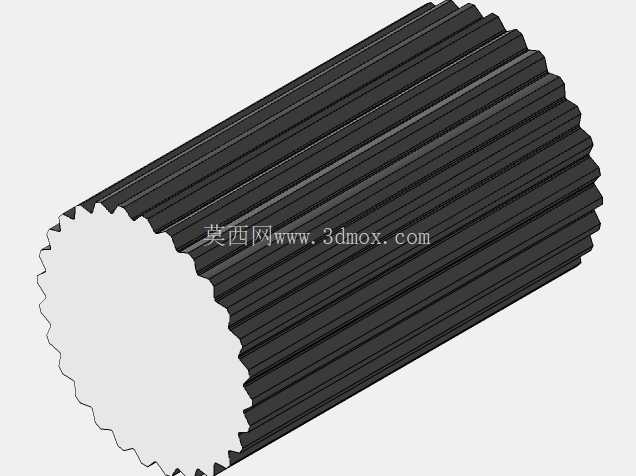

　　设计过程中，齿端做了圆角过渡处理，没有尖锐的棱边，一方面是装配时能顺利导入配合的内花键，避免刮伤配合齿面，另一方面能消除齿端的应力集中，在交变载荷作用下，减少齿端萌生疲劳裂纹的概率。外圆柱面作为安装基准面，加工时需要和齿形保持严格的同轴度，形位公差控制在0.02mm以内，否则装配后会出现回转偏心，引发传动振动、噪声过大的问题。齿面的平面度要求直接影响接触面积，建模时齿面的渐开线轮廓严格按照ANSI92.1标准生成，没有近似拟合的折线，保证后续加工出的零件齿面接触斑点能沿齿高、齿长方向均匀分布，避免局部应力集中导致的点蚀、胶合失效。

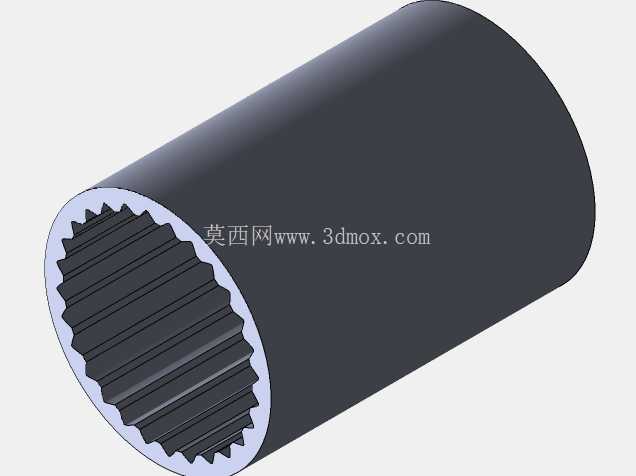

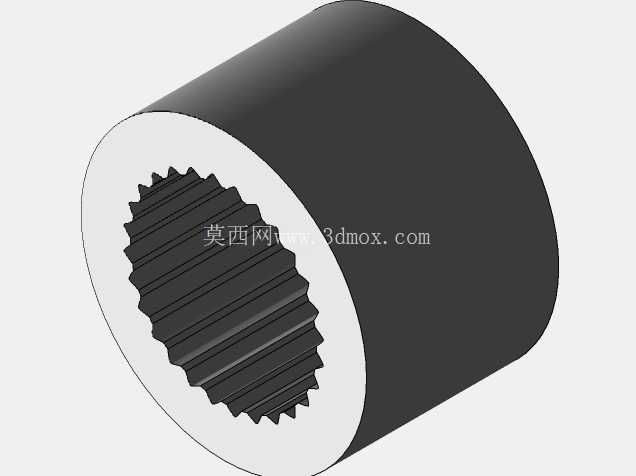

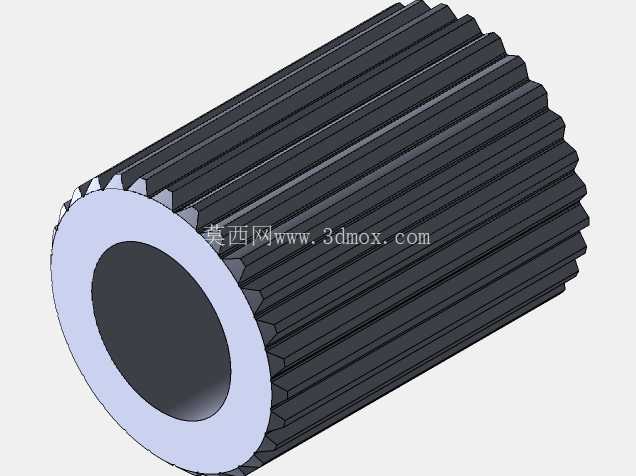

　　从安装边界来看，花键的内孔是核心的装配定位面，和传动轴采用过盈配合或者间隙配合加锁紧结构的形式，根据不同的工况需求选择配合公差，外圆直径的尺寸公差按照IT6级精度控制，和相邻的轴承位、轴肩端面保持垂直，保证装配后整个轴系的回转精度。在实际设备运行中，这类花键副通常采用油脂润滑或者稀油飞溅润滑，齿侧留有合理的侧隙，既能补偿热膨胀带来的尺寸变化，也能容纳一定的润滑介质，减少齿面的磨损。和矩形花键相比，渐开线花键的齿根强度更高，工艺性更好，能用滚齿、插齿的工艺批量加工，加工精度更容易保证，在中小扭矩到大扭矩的传动场景中都有广泛应用。

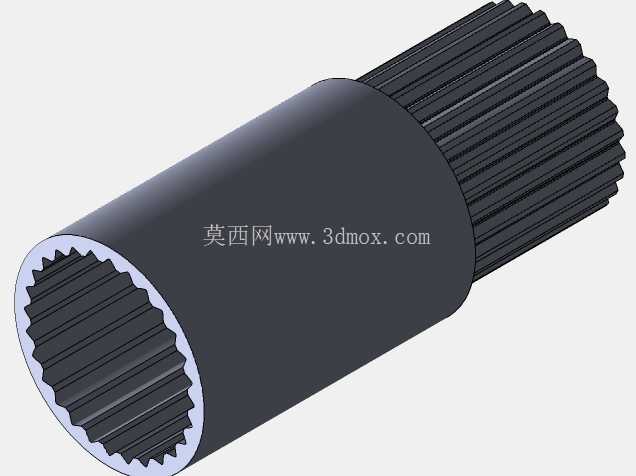

　　建模时除了齿形的准确生成，还需要考虑加工工艺的合理性，比如退刀槽的尺寸、齿端倒角的角度，都要符合实际加工的刀具行程要求，避免出现无法加工的结构。花键的有效配合长度根据传递扭矩的大小计算确定，过短会导致齿面比压过大，过快磨损，过长则会增加加工难度，同时容易出现装配不同心的问题。在传动系统中，花键连接还能允许一定量的轴向窜动，适合轴系需要热伸长补偿的场景，比如电机和减速器的连接轴，工作时温度升高轴会伸长，花键的滑动特性可以释放这部分应力，避免轴承承受额外的轴向载荷。日常设备维护中，这类花键的失效形式主要是齿面磨损、齿根断裂、齿面胶合，设计时通过合理的参数选型、精度控制、润滑设计，能大幅提升花键副的使用寿命，减少设备停机维护的时间。
