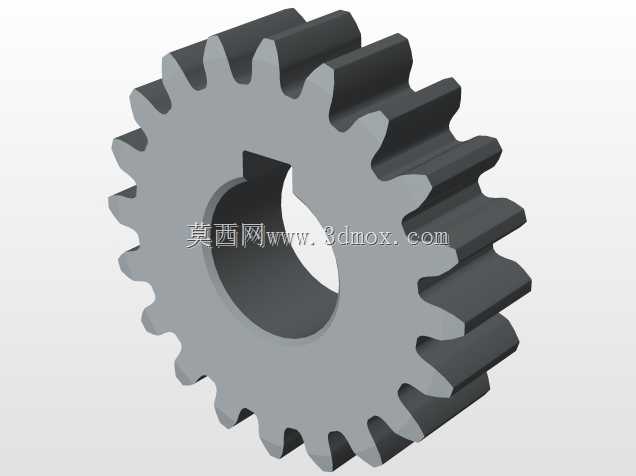

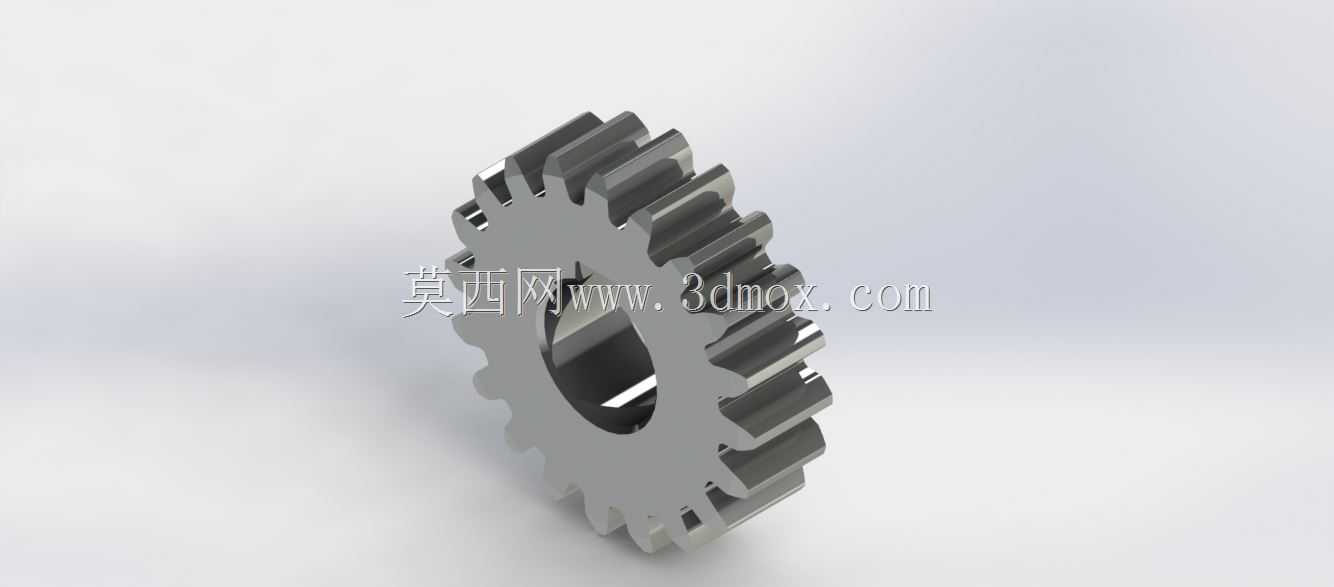

传动用渐开线直齿圆柱排挡齿轮结构

这款直齿排挡齿轮的设计，首先要匹配手动换挡机构的啮合行程要求，齿部采用标准渐开线齿形，齿向无螺旋角，加工时可直接采用滚齿工艺一次成型，无需额外的螺旋角导程调整，量产阶段的加工效率相较斜齿轮能提升近四成，也不需要配套轴向止推结构来抵消啮合产生的轴向力，能简化配套轴系的支撑结构设计。从安装边界来看，中心内孔采用基孔制公差设计，可直接与换挡输出轴的光轴段配合，通过键槽传递扭矩，孔的轴向长度与齿宽保持一致，装配时不需要额外调整轴向位置，端面的定位台阶可直接贴合轴肩完成轴向限位，能减少装配时的调整工时，适配多数中小扭矩手动传动系统的安装尺寸要求。在实际工况应用中，这类直齿排挡齿轮多用于小功率变速传动场景，比如小型代步车辆的手动换挡箱、轻工设备的分级变速机构，换挡滑动过程中，直齿结构的齿向对齐难度更低，滑动啮合时的卡滞概率远低于斜齿结构，即便在低速换挡的操作场景下，也能保证齿部顺利滑入啮合位置，不会出现齿端干涉导致的换挡卡涩问题。设计阶段特意对齿端做了小角度倒角处理，倒角角度控制在15度左右，既不会过度削弱齿根的抗弯强度，又能在换挡啮合时起到导向作用，即便齿部存在微小的周向位置偏差，也能通过倒角的导向面顺利滑入啮合位，降低换挡操作的对位精度要求。齿根部分采用标准圆角过渡，避免热处理时的应力集中，常规调质处理后齿面硬度可满足日常换挡啮合的耐磨需求，不需要额外做齿面高频淬火，能平衡零件的加工成本与使用寿命。齿宽的设计参考了同模数齿轮的常规承载能力，在额定扭矩下齿面接触应力处于材料许用应力范围内，不会出现过早的齿面点蚀问题，同时齿宽尺寸控制在合理区间，不会因为齿宽过大导致滑动换挡时的摩擦阻力增加，影响换挡操作的手感。在配套结构适配性上，该齿轮的齿顶圆直径、齿根圆直径都遵循标准模数系列设计，可与同模数的标准直齿轮完成啮合传动，不需要定制配对齿轮，设备维护更换时可直接采购标准件替换，降低后期运维的配件采购成本。实际装配时需要注意，齿轮内孔与轴的配合公差选择过渡配合即可，过盈量过大会导致齿轮滑动换挡时阻力过大，间隙过大则会在传动时产生径向跳动，加剧齿部的磨损，键槽的位置与齿部的位置度公差控制在0.02mm以内，保证装配后齿圈的径向跳动量符合传动要求，避免啮合时出现单侧齿面受力过大的问题。
