双向缓冲式螺旋弹簧阻尼减震构件

在各类需要缓冲吸能、抑制振动冲击的机械系统中，这类螺旋弹簧式阻尼构件是应用极广的基础功能部件，小到民用代步车辆的悬架缓冲、工业自动化产线的振动工位隔振，大到小型工程机械的作业端冲击缓冲、机电设备的运行减震，都能见到这类结构的身影。它的核心作用是在两个存在相对位移的构件之间，通过弹簧的弹性形变吸收冲击动能，同时配合阻尼结构耗散振动能量，避免刚性碰撞带来的构件损伤、噪音过大或者设备运行精度失准的问题。

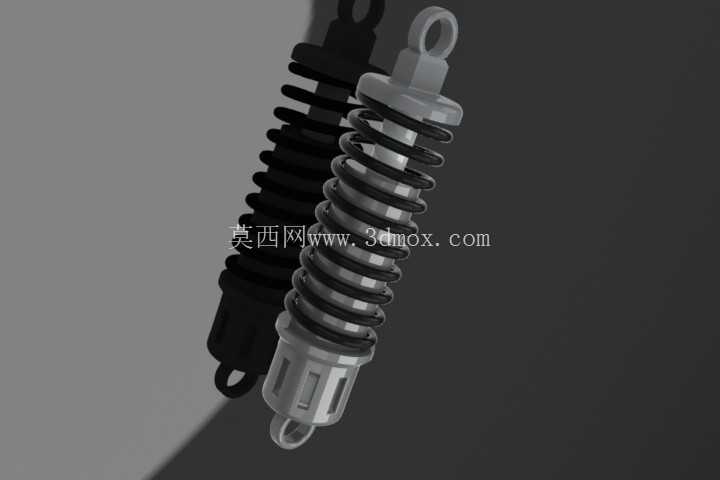

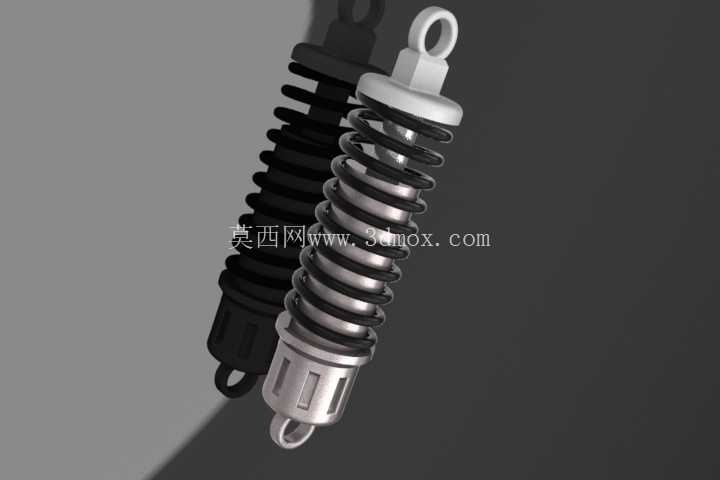

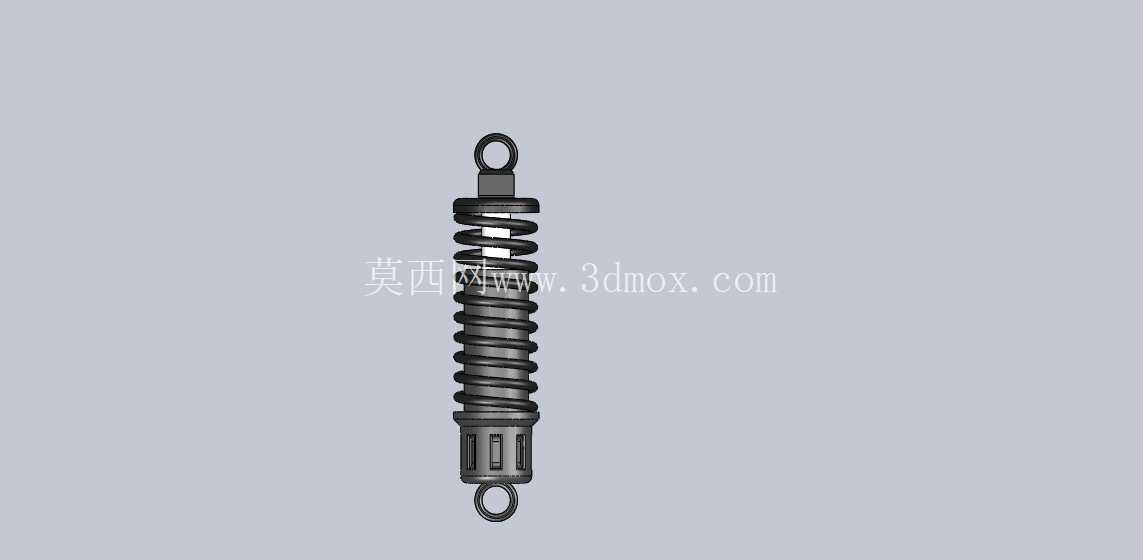

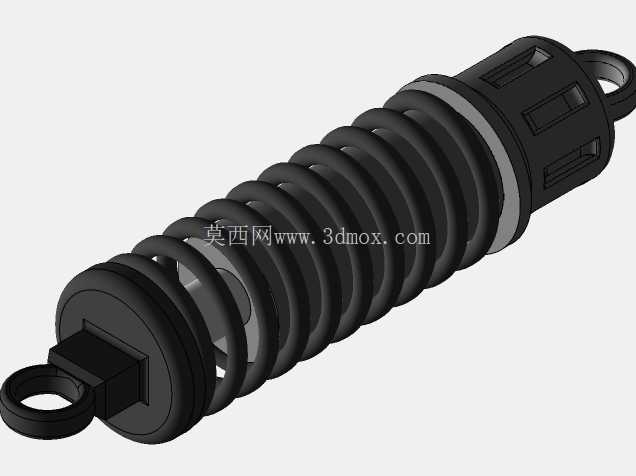

从结构设计逻辑来看，这类阻尼构件采用同轴嵌套的布局，核心的螺旋压缩弹簧套设在阻尼芯体外侧，两端分别通过带铰接环的端座完成与外部构件的连接。外侧弹簧承担主要的弹性承载作用，根据不同的载荷等级可以匹配不同线径、不同节距、不同有效圈数的弹簧参数，保证在额定载荷范围内弹簧的形变处于线性区间，不会出现并圈失效或者刚度不足的问题。内侧的阻尼芯体则负责提供运动阻尼，在弹簧压缩和回弹的过程中，通过内部的阻尼介质或者摩擦结构产生与运动方向相反的阻力，避免弹簧出现反复的余振，让冲击能量能够快速耗散，让被缓冲的构件能够快速回到稳定位置。

两端的铰接安装结构是这类构件适配多场景安装的关键设计，端部的吊环结构允许构件在一定角度范围内自适应摆动，不会因为安装面的微小角度偏差产生额外的侧向弯矩，避免弹簧和阻尼芯体受到偏载而出现过早磨损、卡滞的问题。安装时需要注意预留足够的压缩行程空间，构件的最大安装长度要匹配设备静止状态下的安装间距，最小压缩长度要大于构件的极限压并长度，避免设备运行到极限位置时构件被刚性压死，造成结构损坏。同时铰接部位的销轴需要匹配对应的公差，保证转动灵活无卡滞，连接部位要有可靠的防松设计，避免长期振动下连接松脱。

在实际选型应用中，需要根据设备的最大冲击载荷、振动频率、需要的缓冲行程来匹配对应的构件参数，弹簧刚度决定了缓冲过程的软硬程度，刚度过大会导致缓冲效果差，冲击载荷直接传递到设备主体，刚度过小则会导致弹簧压缩量过大，容易出现触底失效。阻尼系数的匹配同样关键，阻尼过大时会导致缓冲过程生硬，类似刚性碰撞的手感，阻尼过小则无法有效抑制弹簧回弹的振荡，需要根据实际的工况反复调试匹配。这类构件的外侧通常会设置防尘护套，避免作业环境中的粉尘、泥沙进入阻尼芯体的运动配合面，防止配合面被磨粒磨损导致阻尼性能下降、出现漏油或者卡滞问题，在户外或者多粉尘的工况下使用时，护套的密封性能是影响构件使用寿命的核心因素之一。

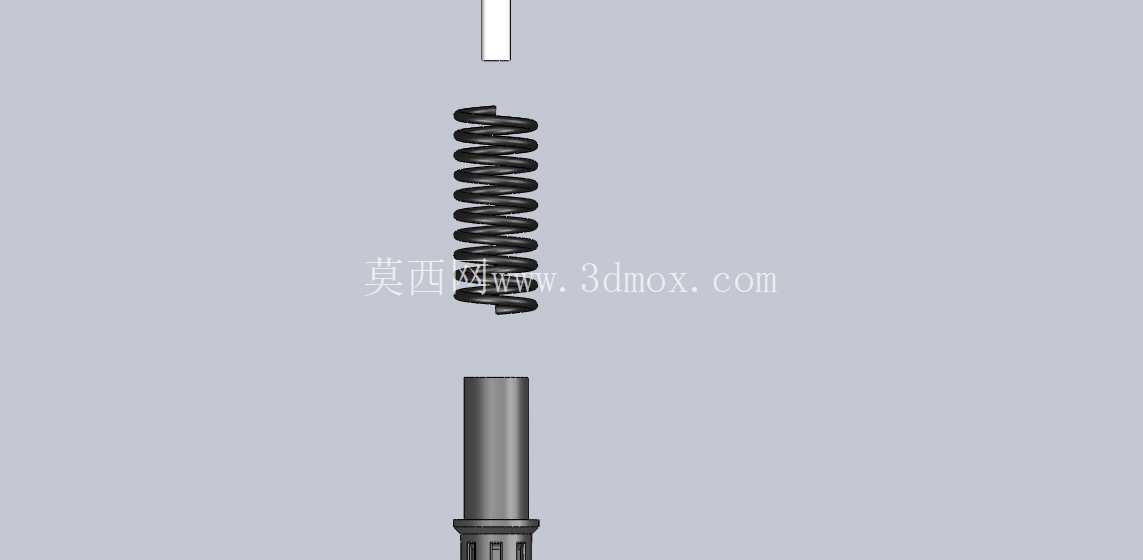

从建模实现的角度来看，这类构件的建模需要重点关注弹簧的有效圈数、端部并圈磨平的结构细节，以及两端铰接环的同轴度公差，阻尼芯体的导向段和端座的配合间隙需要符合实际的加工公差要求，不能出现干涉或者间隙过大的问题。建模时可以先完成整体的布局骨架，确定两端安装点的距离、整体的外径尺寸、最大行程参数，再依次拆分端座、弹簧、阻尼芯体、护套、铰接销轴等子零件，每个零件的配合面都要按照实际的装配关系设置对应的公差，保证装配后运动顺畅无干涉。弹簧的建模要注意螺旋线的生成参数，端部并圈的部分要逐步减小节距，保证和端座的支撑面能够平稳贴合，避免出现弹簧端部悬空导致受力不均的问题。
