机床用可旋转十字滑台精密调节工作台

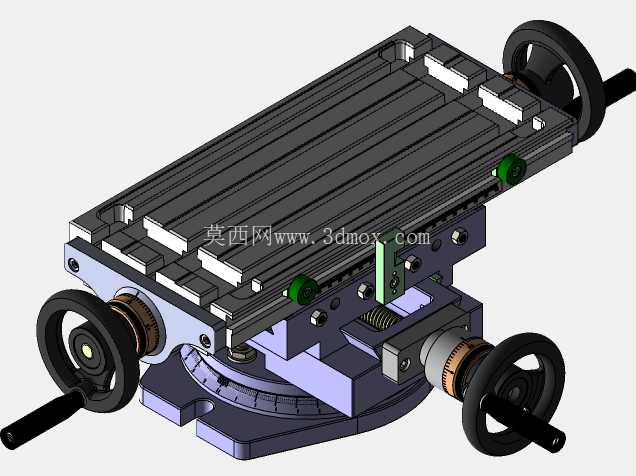

　　这款十字坐标调节工作台，是面向小型机床二次加工、工装工位精准对位场景设计的核心功能部件，日常在钻床、铣床、小型磨床的工位拓展中应用极广，也可作为非标自动化设备的工件位移承载单元使用，解决普通固定工作台无法实现多方向精准对位的痛点。从结构设计逻辑来看，整个部件采用双层滑台叠加回转底座的三层架构，最下方的回转底座带圆周角度刻度，可实现±45°范围的角度回转调节，锁紧后可固定角度位置，满足斜孔、斜面加工时的角度对位需求；中间层为横向进给滑台，上层为纵向进给滑台，两个方向的进给均采用梯形丝杠传动副，配合燕尾槽导轨结构，兼顾导向精度与承载刚性，手轮位置带刻度环，每格进给量对应固定的位移值，可实现微米级的微调进给，满足精密加工时的对位精度要求。

　　滑台的台面采用T型槽设计，可通过T型螺栓直接装夹工件、平口钳或者小型工装夹具，槽间距符合通用机床附件的安装标准，不需要额外加工转接板就能适配多数常规夹具，降低用户的适配成本。手轮部分采用防滑胶木材质，带折叠式摇柄，操作时握持手感稳定，不需要操作时可将摇柄折叠收起，避免工位周边的磕碰风险，每个进给轴的端部都配有锁紧手柄，当滑台调节到目标位置后，扳动锁紧手柄即可将滑台位置锁死，避免加工过程中因切削振动导致滑台移位，影响加工精度。

　　从安装边界来看，底座的安装孔位采用对称分布设计，可直接固定在机床工作台或者设备机架的标准安装面上，整体外形尺寸适配多数小型机床的工作台安装空间，不会超出常规设备的工位边界，滑台的两个方向行程经过合理匹配，既满足常规小件加工的位移调节需求，又不会因为行程过长导致整体刚性下降。在实际使用场景中，这类滑台常被用于小型零件的钻孔、铣削、打磨工序的工件位置调节，不需要反复拆装工件就能完成多个位置的加工，大幅降低工件反复装夹的找正时间，尤其适合多品种小批量的零件加工场景，找正效率比固定工作台提升数倍。

　　设计过程中对滑台的配合间隙做了针对性优化，燕尾导轨处配有间隙调节镶条，长期使用出现磨损后，可通过调节镶条的压紧螺钉调整导轨配合间隙，始终保持滑台的进给平顺性与导向精度，延长部件的使用寿命。丝杠部分采用防尘设计，导轨两端配有防尘挡片，可阻挡加工过程中产生的切屑、粉尘进入导轨和丝杠副，避免磨粒磨损导致的精度下降，日常维护只需要定期在丝杠和导轨面涂抹润滑脂即可，不需要复杂的拆解保养。滑台的所有操作部件都布置在操作人员易触及的位置，回转锁紧、两个方向的进给手轮、滑台锁紧手柄的位置都符合人机操作习惯，操作人员站在工位正面就可以完成所有调节与锁紧操作，不需要探身或者绕到设备侧面操作，降低操作过程中的安全隐患。承载能力方面，经过结构强化的滑台底座与导轨结构，可满足常规小型零件加工的承载需求，在额定负载下进给无卡顿、无爬行，锁紧后位置偏移量控制在精密加工允许的范围内，可稳定保证加工精度。
