工业级双层方管结构焊接作业台

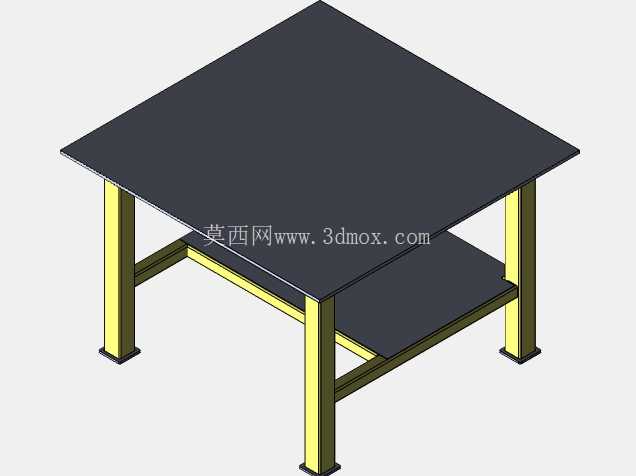

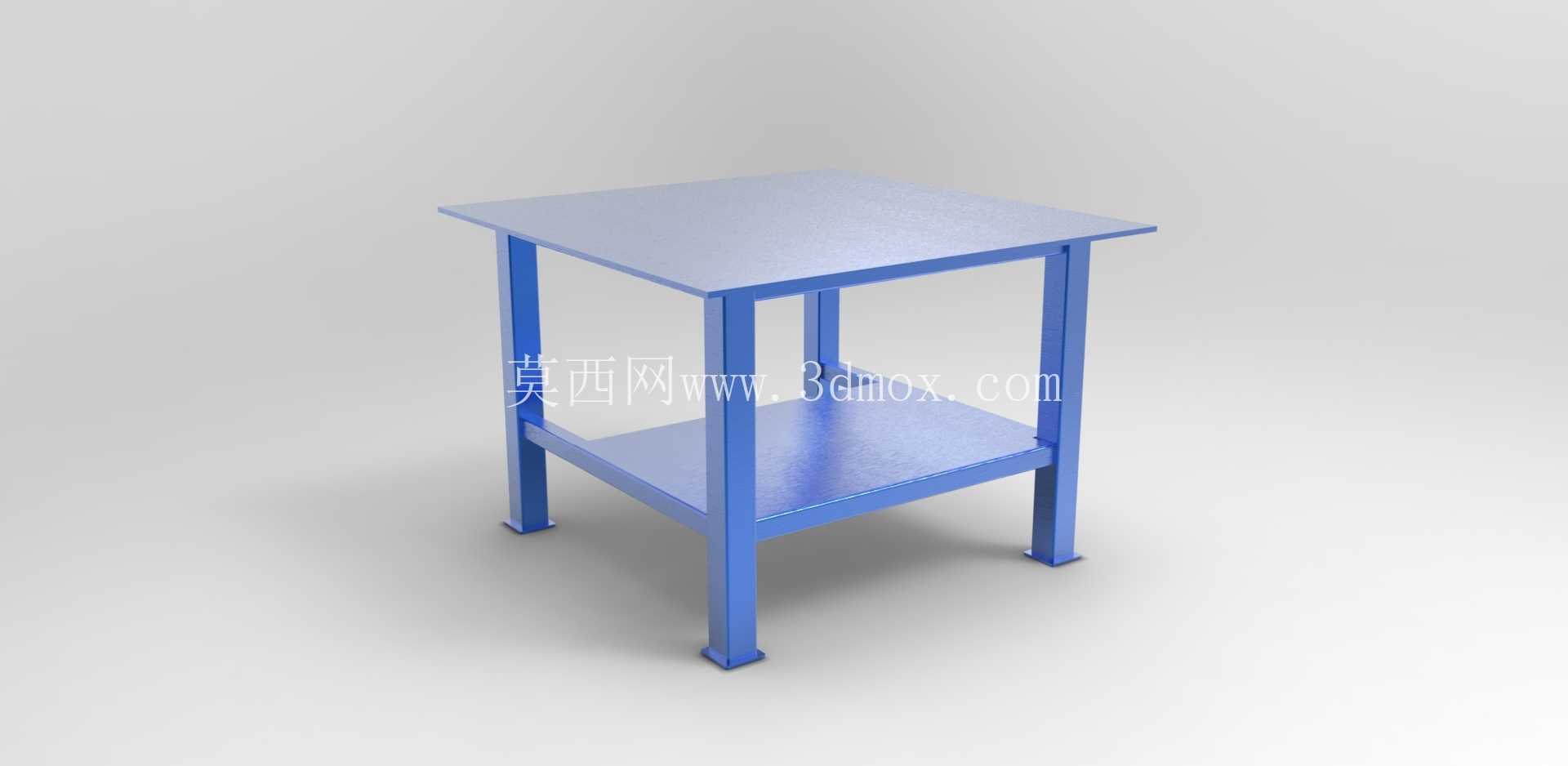

　　在金属加工、机修实训、小型构件预制这类车间场景里，焊接作业台是承接工件装夹、临时组对、焊后修整的核心基础工装，区别于普通装配台，这类台架需要承受焊接过程中的飞溅烫蚀、工件敲击震动，以及频繁的重物放置冲击，因此结构设计上优先考虑刚性与易维护性。这款双层焊接作业台的台面采用4英尺见方的规格，适配绝大多数中小型金属构件的组焊需求，不管是小型机架焊接、五金件拼接，还是实训场景下的基础焊接练习，这个台面尺寸都能留出足够的操作余量，不会因为台面过窄导致工件悬伸过长引发变形，也不会因为尺寸过大占用过多车间通道空间。

　　台面厚度设定为1/2英寸，足够的板厚可以避免长期受工件撞击、焊枪触碰出现局部凹陷，平整的台面也能作为工件找平的基准面，组对时可以直接靠尺贴在台面上校验构件平面度，省去额外搭基准架的步骤。支撑腿选用3x3x.125规格的方管制作，方管截面的抗弯特性远优于同规格角钢，四条腿垂直布置在台面四角位置，底端预留调平件安装位，实际安装时可以通过调平脚调整整体水平度，哪怕车间地面存在一定坡度，也能保证台面处于水平状态，避免组焊时工件因为台面倾斜出现尺寸偏差。

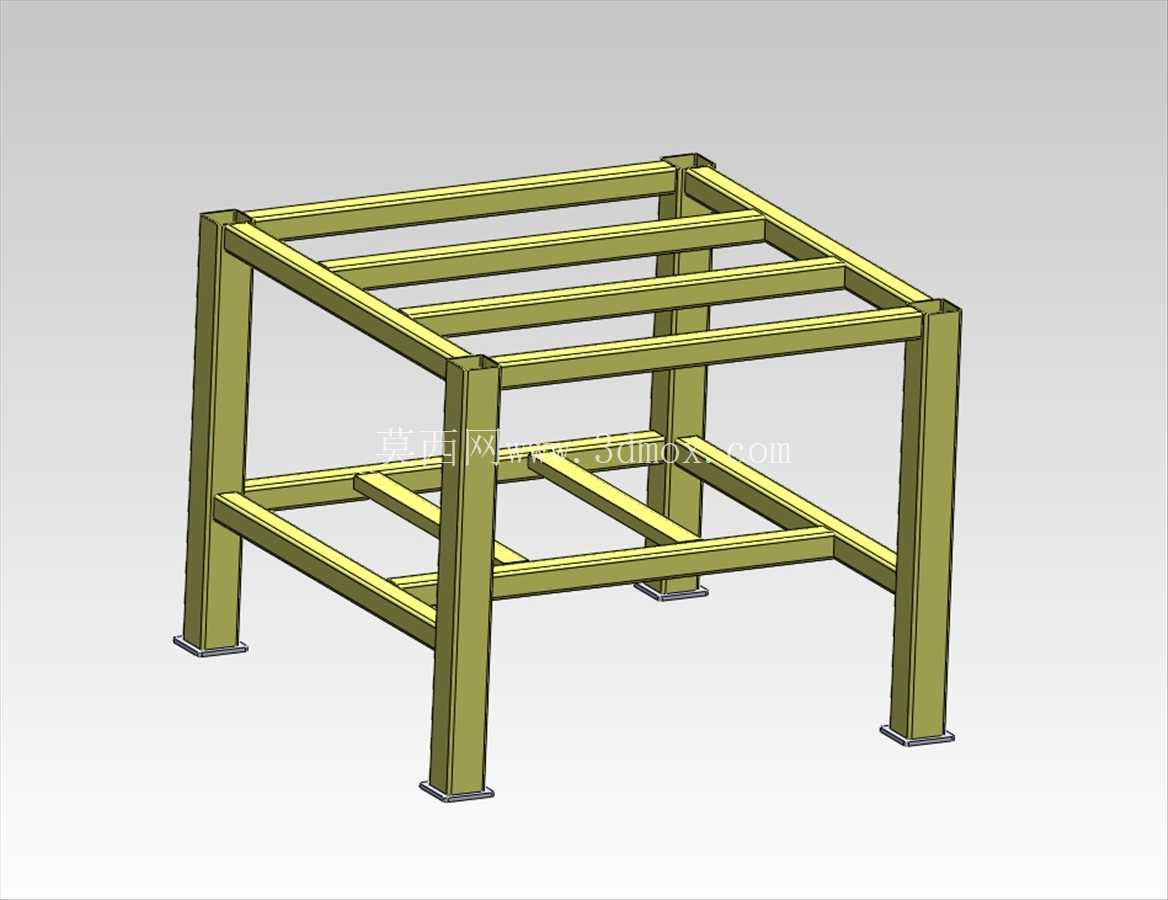

　　中层置物层采用2x2x.125规格的方管做交叉支撑，一方面交叉的斜撑结构可以把四条支腿连接成整体框架，大幅提升整个台架的抗扭刚性，哪怕在台面单侧放置较重工件，也不会出现台架整体晃动摇摆的情况；另一方面中层的平板结构可以用来放置焊接面罩、敲渣锤、焊丝盘、角磨机这类常用工具，作业时不用频繁弯腰到地面取放工具，能有效减少无效动作，提升焊接作业的效率。设计时除了台面采用统一规格的厚板，其余支撑结构都优先选用常规库存的方管材料，不用额外定制特殊截面的型材，加工时只需要按照尺寸切割方管，通过焊接拼接即可完成主体框架制作，加工门槛低，普通车间的机加工班组就能自行制作复刻，不需要依赖复杂的钣金折弯或者铸造成型工艺。

　　需要注意的是，CAD模型中未纳入4个1/2英寸马车螺栓制作的调平脚结构，实际制作时需要在支腿底端对应钻孔，安装调平螺栓后配防松螺母，调整水平后锁紧螺母即可固定位置，避免长期使用后调平脚松动移位。这类焊接台在实际使用中，还可以根据自身作业需求在台面上加装快速夹钳、定位挡块，或者铺设防火隔热垫，适配不同类型工件的装夹需求，不管是批量小件的焊接生产，还是维修车间的零散构件修复，都能提供稳定的作业支撑。双层的结构设计也让台架的空间利用率更高，除了中层放置常用工具，还可以在中层存放待焊的小型工件、焊后待清理的构件，让作业区域周边保持整洁，避免工件随意堆放在地面引发绊倒风险。方管的封闭截面结构也不容易积留焊渣、铁屑，日常清理时只需要用毛刷扫过台面和层板，就能把焊接飞溅的残渣清理干净，不会像角钢框架那样存在死角积渣，长期使用也能保持台架的整洁。支腿与台面、中层支撑的连接节点都采用满焊处理，焊后打磨掉焊渣凸起，避免应力集中在焊缝位置，提升整体框架的使用寿命，哪怕长期承受敲击、重载，也不会出现焊缝开裂的问题。
