工业铝型材框架式作业操作台结构设计

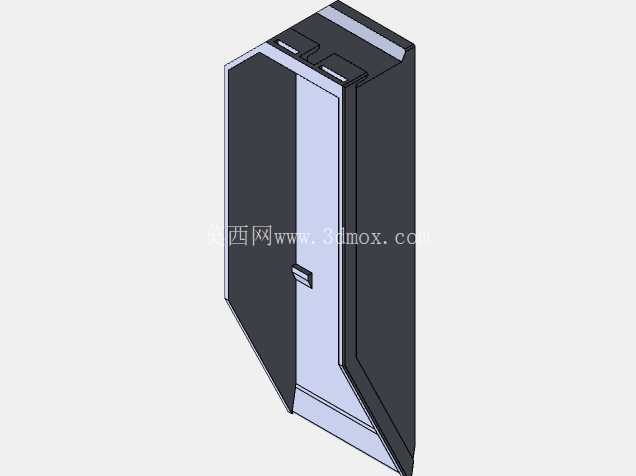

　　这类铝型材框架式作业操作台，多应用在电子装配、小型零部件检测、工装夹具预装、实验室试样处理这类需要固定作业面的场景，区别于重型钣金焊接工作台，它的自重更轻，调整灵活度更高，不需要做预埋地基处理，只要地面平整度满足脚轮或脚杯的调节范围就能直接布设。从结构组成来看，整体分为三个功能区段：底部支撑段、中部作业面段、上部挂载段。底部支撑采用四根标准工业铝型材作为主立柱，每根立柱下端配置可调脚杯，调节行程通常在30-50mm区间，可抵消地面10mm以内的平整度误差，不需要额外垫设垫片就能保证整个台体的水平度；如果需要频繁移动工位，也可以将脚杯替换为带刹车的万向脚轮，单轮承重按整台负载1.2倍冗余选型即可，常规款单工位操作台额定负载在150-200kg区间，足够承载常规工装、待加工工件与作业工具。

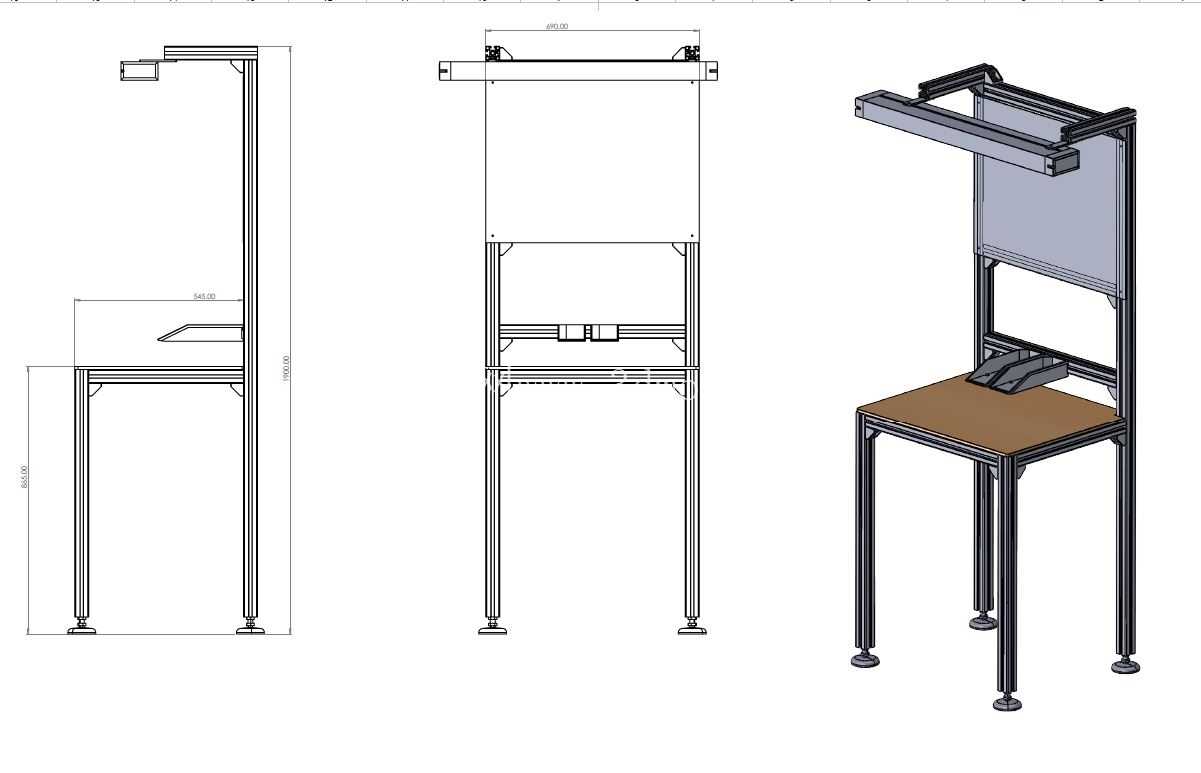

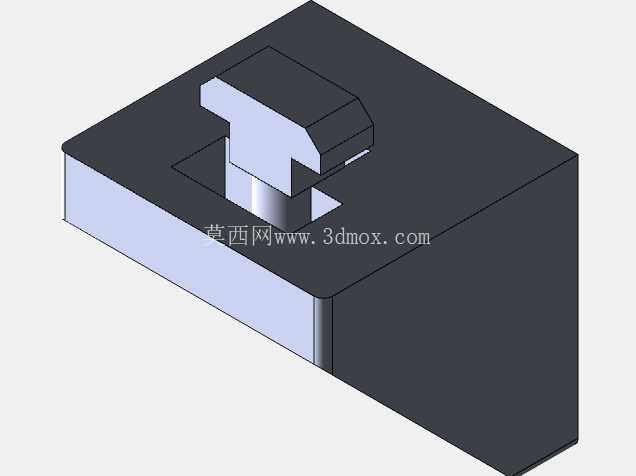

　　中部作业面采用高密度复合板作为基材，表面贴覆防静电耐磨层，边缘做PVC封边处理，作业面的高度通常设置在750-850mm区间，匹配成年作业人员站立操作的手肘高度，减少长时间作业的腰部负荷；作业面靠近操作人员的一侧预留了工装夹具安装位，图中可见的脚踏式控制组件安装位，可根据实际工艺需求安装气动夹具脚踏阀、工位照明开关、防静电接地端子等附属配件，不需要在台面上额外开孔走明线，所有线缆都可以通过铝型材的内置槽道布设，避免线缆剐蹭工件或勾挂作业人员衣物。

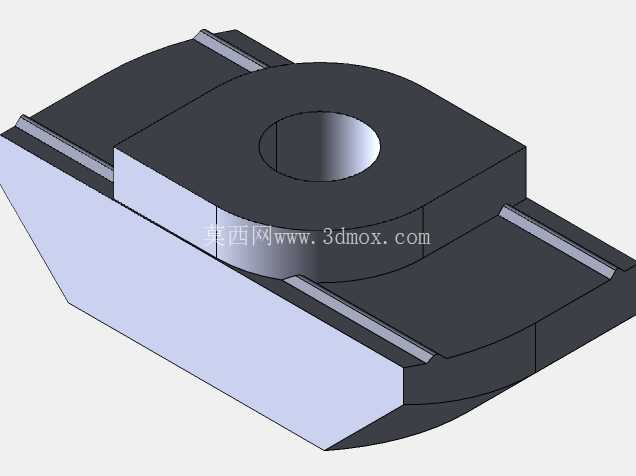

　　上部挂载段采用同规格铝型材搭建悬臂框架，框架前端可安装工艺作业指导书看板、工位照明灯具、防静电离子风机、小型物料挂盒等配件，悬臂的伸出长度控制在300-400mm区间，不会遮挡作业人员的操作视线，同时保证挂载的配件处于作业人员的最佳视野与操作范围内；上部框架与主立柱之间采用角件螺栓连接，不需要焊接，后期如果需要调整挂载高度或者更换挂载配件，只需要松开螺栓调整位置后重新紧固即可，适配不同工艺的工位调整需求。从安装边界来看，这类单工位操作台的整体占地尺寸通常控制在长800-1200mm、宽600-800mm区间，上部框架的最高处距离地面不超过1800mm，不会遮挡车间常规的照明灯具与消防喷淋设施，多个同类型操作台并排布设时，台体之间预留50mm的间隙即可，不需要额外留设检修通道，因为所有的连接配件都在台体外侧，日常维护紧固不需要进入台体内部。

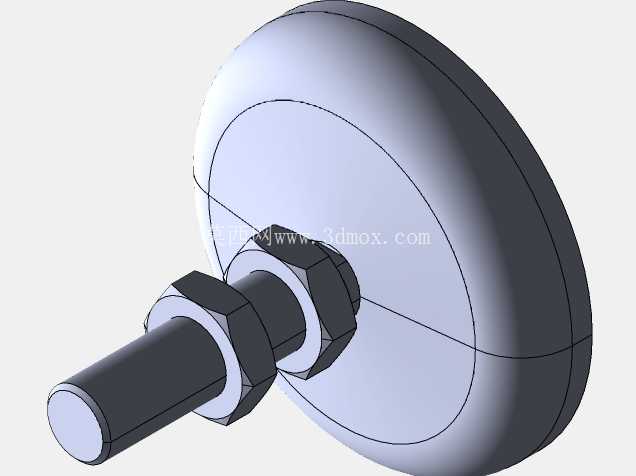

　　设计这类操作台的时候，首先要核算主立柱的抗弯截面模量，根据上部挂载的总重量与作业面的额定负载，选择对应截面规格的铝型材，常规工况下选用4040系列欧标铝型材即可满足强度要求，如果挂载较重的工具或者检测设备，则需要升级为4080系列铝型材作为主立柱，避免长期负载出现立柱弯曲变形；其次要注意铝型材槽口的朝向，所有走线用的槽口要朝向台体内侧，避免槽口积灰或者落入金属切屑，影响后期配件安装；脚杯的选型要注意底座直径，地面为环氧地坪时选用直径60mm的尼龙底座脚杯即可，如果是水泥地面则需要选用直径80mm以上的橡胶底座脚杯，避免压坏地面涂层。另外这类操作台的所有连接部位都要配置防滑垫片，螺栓紧固扭矩控制在18-22N·m区间，既保证连接强度，又不会因为扭矩过大导致铝型材螺纹滑牙；作业面与框架之间采用沉头螺栓连接，螺栓头完全沉入作业面内部，不会在作业面形成凸起，避免刮伤工件或者阻碍工件在台面上的移动。上部框架的后侧可以预留挡板安装位，根据车间的防尘需求安装亚克力挡板或者钣金挡板，防止台面上的小零件滚落，同时也能避免相邻工位的作业互相干扰。
