多速齿轮变速传动机构结构设计

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1150795
  • 多速齿轮变速传动机构结构设计
  • 多速齿轮变速传动机构结构设计
  • 多速齿轮变速传动机构结构设计
  • 多速齿轮变速传动机构结构设计
  • 多速齿轮变速传动机构结构设计
  • 多速齿轮变速传动机构结构设计
  • 多速齿轮变速传动机构结构设计
  • 多速齿轮变速传动机构结构设计
  • 多速齿轮变速传动机构结构设计
  • 多速齿轮变速传动机构结构设计
  • 多速齿轮变速传动机构结构设计
  • 多速齿轮变速传动机构结构设计

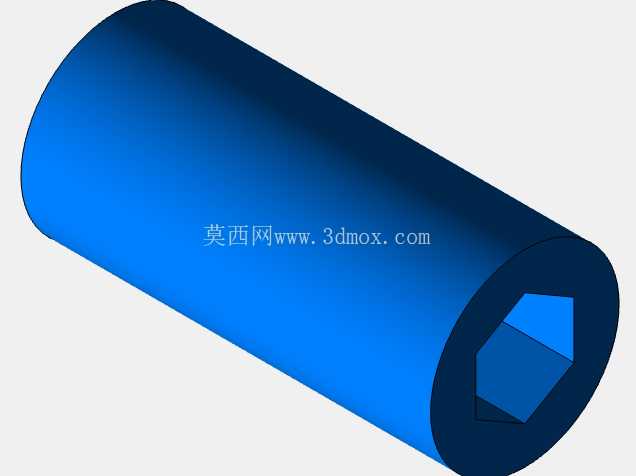

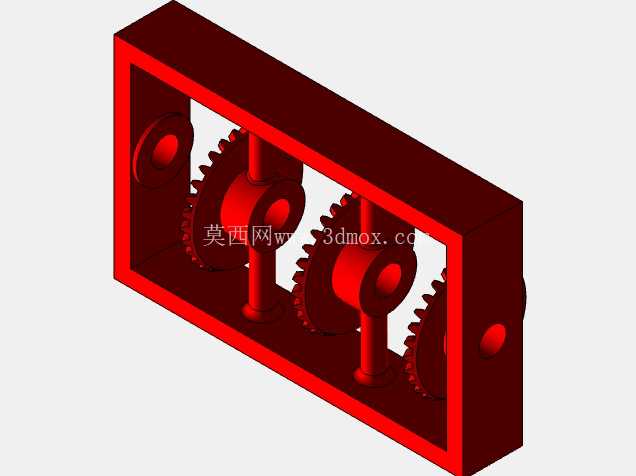

  这套多速齿轮传动结构,核心是通过多组锥齿轮、圆柱直齿轮的同轴排布与啮合切换,实现单输入轴下的多档位转速输出,常见于小型台式机床进给系统、教学演示实验台、小型农用机械变速单元这类对变速范围有要求但安装空间受限的场景。从结构布局来看,整个传动组件被封闭在矩形框架式箱体内,输入轴与输出轴采用同轴对置设计,分别从箱体两侧伸出,伸出轴段做了光轴适配设计,可直接通过联轴器对接动力端与负载端,箱体上的支撑立柱直接作为齿轮轴的安装基座,省去了额外的轴承座安装面加工,在小载荷应用场景下能有效压缩整体安装尺寸,整体横向安装边界控制在输入输出轴端距范围内,竖向高度不超过箱体框架的上下边距,安装时只需固定箱体底部的四个安装面即可完成定位,不需要额外做轴系找正工装。

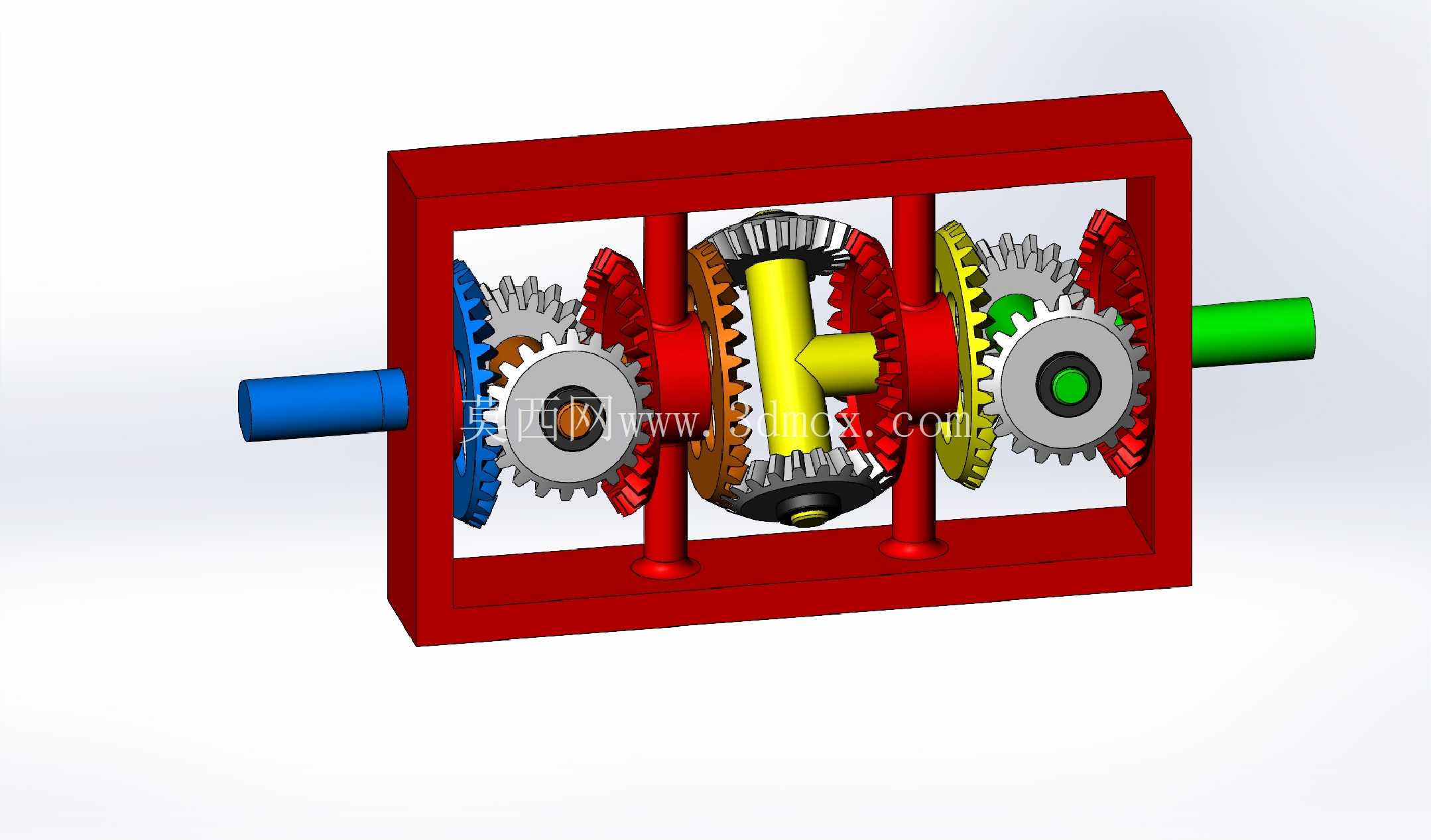

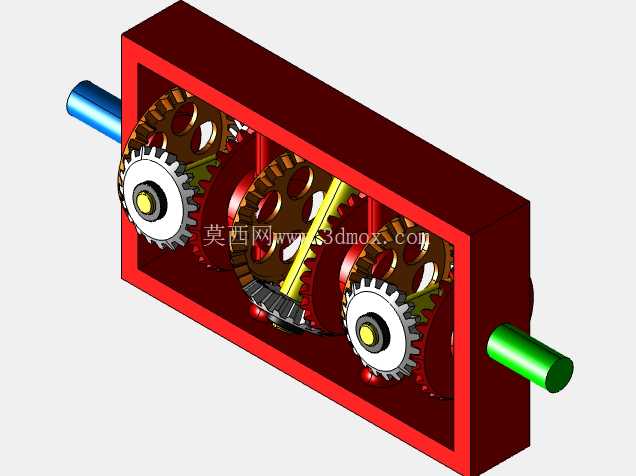

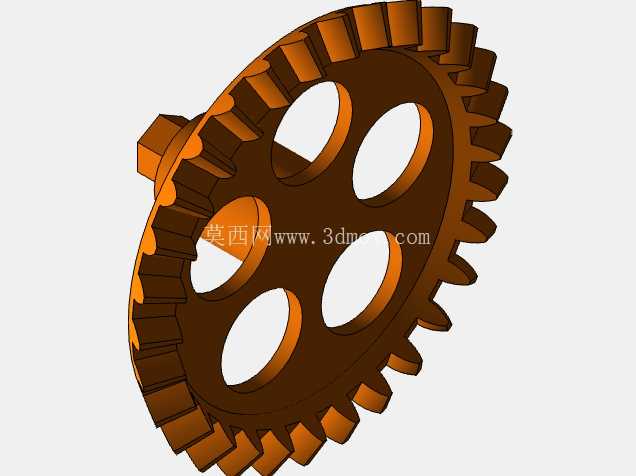

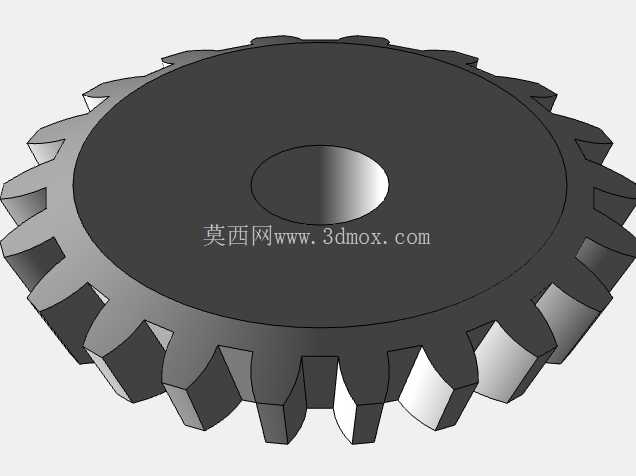

  设计思路上没有采用传统滑移齿轮换挡的结构,而是通过中间行星式排布的锥齿轮组与两侧不同齿数的圆柱齿轮组合,利用不同齿轮副的啮合传动比差实现转速切换,中间黄色的十字轴架是整个变速结构的核心承载件,四个方向的轴颈分别安装锥齿轮,与输入输出轴端的锥齿轮形成差动啮合结构,两侧排布的不同模数、不同齿数的圆柱直齿轮分别对应不同的传动比档位,换挡时不需要移动齿轮轴向位置,通过侧边的离合结构锁定对应齿轮副即可传递扭矩,这种设计能避免滑移齿轮换挡时的打齿问题,同时减少换挡操作的轴向行程,进一步缩小箱体的轴向尺寸。

  从实际使用角度看,这套结构的齿轮全部采用直齿设计,加工难度低,普通滚齿机即可完成加工,不需要专用的螺旋齿加工设备,装配时只需要保证各齿轮轴的平行度与锥齿轮的啮合间隙即可,维护时不需要完全拆解箱体,只需打开侧盖就能检查各齿轮的磨损情况。在功能特性上,这套传动机构可实现至少三档不同转速的输出,低速档可适配大扭矩进给工况,高速档可适配轻载快速移动工况,中间档位覆盖常用的工作转速区间,箱体内的齿轮排布紧凑,空程间隙小,正反转切换时的传动滞后量小,适合需要频繁换向的传动场景。

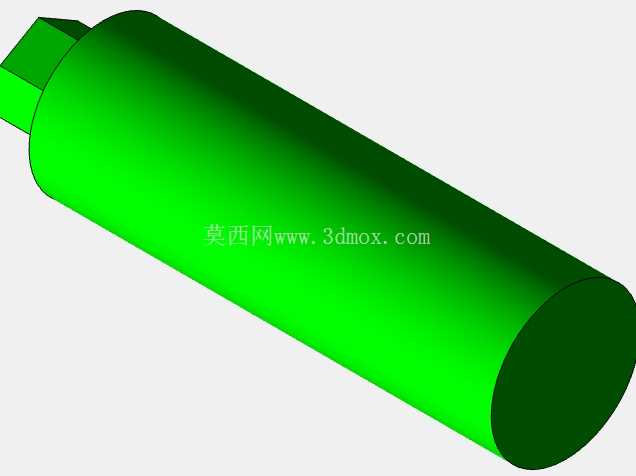

  安装边界方面,两侧伸出轴的轴径统一,可适配标准尺寸的联轴器、带轮等传动连接件,箱体框架的壁厚均匀,既可以作为铸造件开模生产,也可以采用板材焊接后加工安装孔的方式快速打样,适合小批量定制化的设备配套使用。在教学场景中,这套结构可直观展示定轴轮系、周转轮系的传动原理,外露的齿轮啮合位置能让学习者清晰观察不同档位下的动力传递路径;在小型设备配套中,这套结构的整体重量轻,不需要额外的润滑循环系统,采用脂润滑即可满足长期使用要求,能降低配套设备的整体成本与维护复杂度。设计时特意将不同档位的齿轮做了颜色区分,实际生产中可通过不同的热处理工艺区分不同载荷等级的齿轮,承受大扭矩的低速档齿轮可采用调质加齿面高频淬火的工艺,高速档齿轮可采用正火处理,在保证强度的前提下控制加工成本。轴系的支撑位置直接做在箱体的立柱上,轴与安装孔之间采用铜套滑动轴承即可满足使用要求,相比滚动轴承能进一步压缩径向安装尺寸,适合小空间内的传动布局。
