在各类旋转传动机构中,滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心基础零件,这套滚珠轴承的三维结构完整还原了实体零件的装配关系与细节特征,可直接用于设备装配干涉校验、轴系支撑方案选型参考、运动仿真演示等场景。从实际工程应用来看,这类轴承广泛覆盖中小功率电机输出端、机床主轴支撑段、输送线辊筒转轴、减速机输入输出轴、家用机电产品旋转部位等场景,只要存在连续回转运动、需要约束轴系径向窜动的结构,几乎都能见到这类零件的身影,是机械设计领域应用频次最高的通用零部件之一。

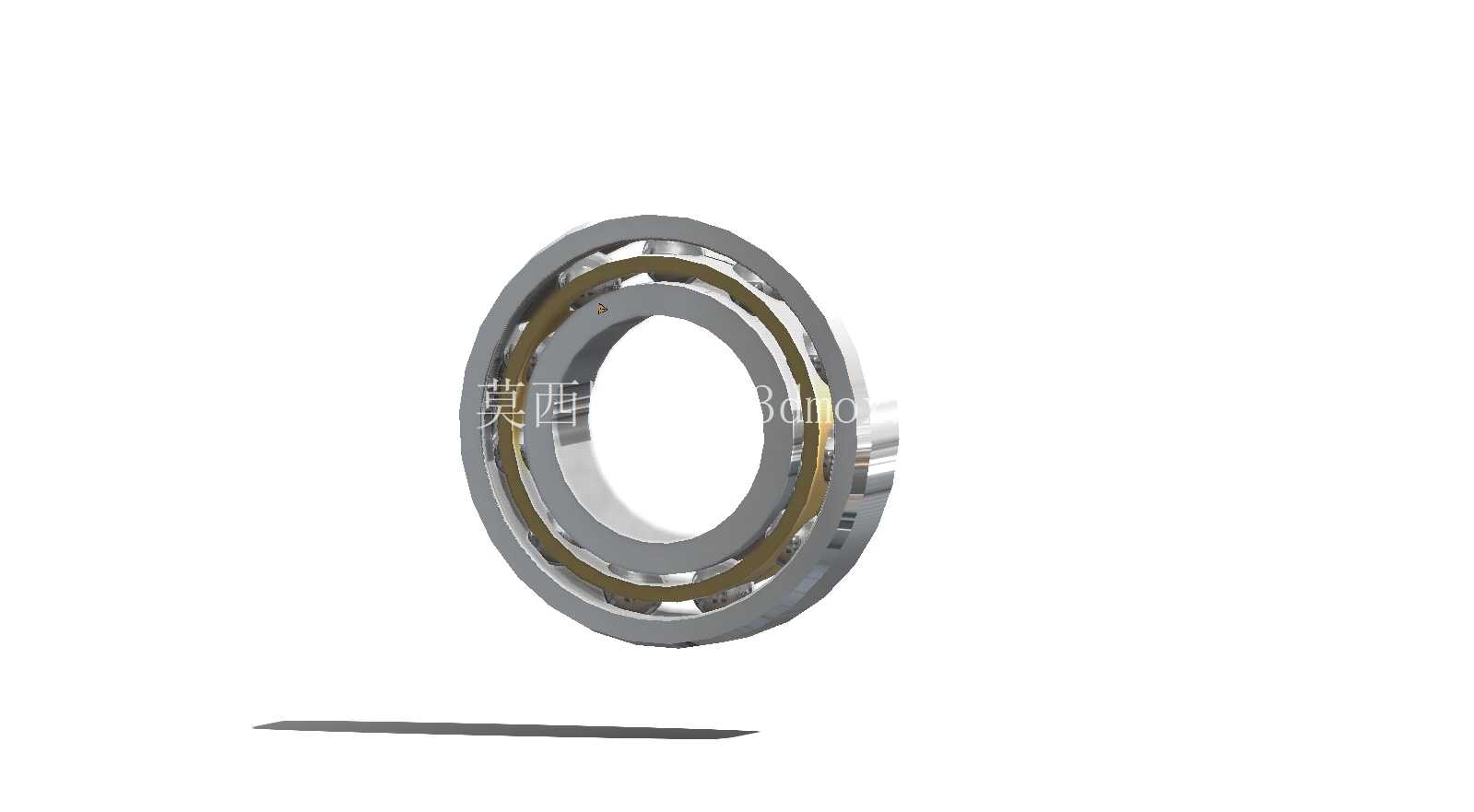

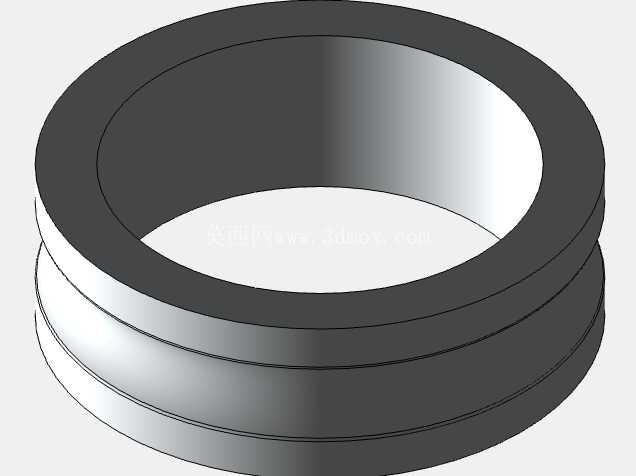

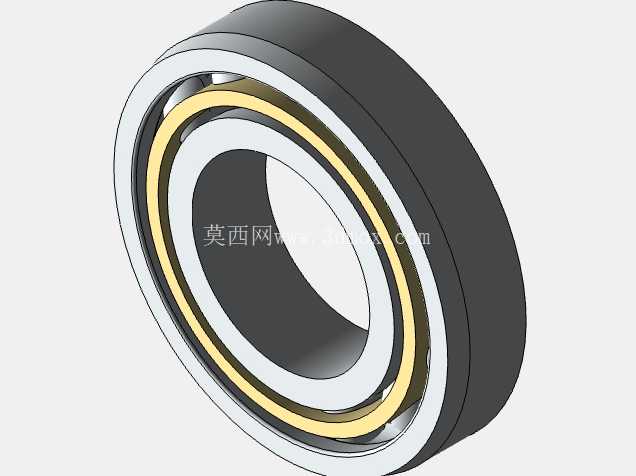

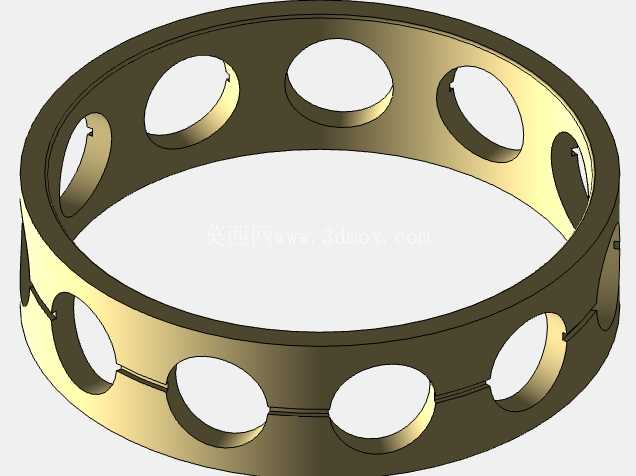

从结构设计逻辑来看,这套模型完整复现了深沟球轴承的四大核心组成部分:内圈、外圈、滚动体、保持架。内圈与转轴采用过盈配合随轴同步转动,内圈外侧加工有连续的弧形滚道,滚道曲率半径略大于滚动体半径,保证滚动体在滚道内顺畅滚动的同时,能均匀承接径向载荷;外圈与轴承座、设备安装孔采用过渡或间隙配合,多数工况下外圈保持固定,内侧同样加工有对应弧度的滚道,与内圈滚道共同形成滚动体的循环运行轨道。滚动体采用均匀分布的钢制球体,是承接内外圈载荷、将滑动摩擦转化为滚动摩擦的核心元件,球体的直径公差、圆度公差直接决定轴承运转的平稳性与噪音水平,模型中滚动体与内外滚道的接触角按照标准深沟球轴承的零接触角设计,可承受纯径向载荷,也可在转速较高时承受一定比例的双向轴向载荷。保持架采用浪形铜合金结构,将每颗滚动体均匀分隔在滚道圆周方向,避免滚动体在运转过程中相互接触摩擦造成额外磨损,同时引导滚动体在滚道内正常循环,在轴承无载荷区还能对滚动体起到一定的承托作用,防止滚动体脱落卡滞。

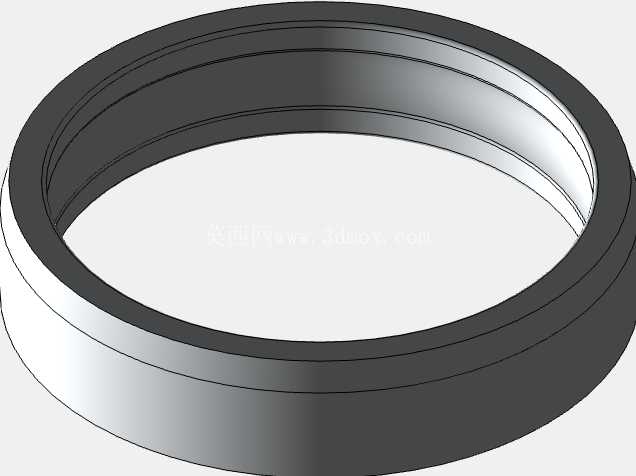

从安装边界与尺寸适配角度,模型严格遵循深沟球轴承的标准尺寸系列设计:内圈内径为与轴配合的基准尺寸,公差带符合基孔制配合要求,设计轴径时需按照对应轴承型号的过盈量要求加工轴肩,轴肩高度需低于内圈挡边高度,保证轴承安装到位后不会出现轴肩干涉内圈转动的问题;外圈外径为与轴承座孔配合的基准尺寸,公差带符合基轴制配合要求,轴承座孔的台肩高度需低于外圈挡边高度,方便后续轴承拆卸维护。轴承的整体宽度尺寸对应标准厚度系列,安装时需预留足够的轴向空间,同时要考虑密封件、锁紧螺母的安装位置,避免轴向尺寸不足导致装配失败。模型中还还原了轴承的倒角细节,内外圈两端都加工有标准装配倒角,既可以在压装时起到导向作用,避免装配过程中刮伤轴表面或座孔表面,也能去除加工毛刺、减少应力集中,提升轴承的抗疲劳强度。
在实际设计选型过程中,这类轴承的选用需要结合轴系的载荷大小、转速区间、安装空间、精度要求综合判断:当载荷平稳、转速较高时,可选择精度等级更高、游隙更小的组别;当存在冲击载荷、安装对中误差较大时,可适当选择游隙稍大的组别,同时配合带紧定套的安装结构补偿对中误差。这套三维模型完整呈现了各零件的装配间隙与配合关系,在做整机装配设计时,可以直接将模型导入装配体,校验轴承与周边轴肩、端盖、密封件的干涉情况,也可以通过运动仿真模拟轴承运转时滚动体的运动轨迹,验证保持架的分隔设计是否合理,避免实际加工装配后出现卡滞、异响、早期磨损等问题。对于刚接触机械设计的从业者来说,通过拆解这套模型的结构,能快速理解滚动轴承的载荷传递路径:轴转动带动内圈转动,内圈通过滚道将载荷传递给滚动体,滚动体沿滚道滚动的同时将载荷传递给外圈,外圈最终将载荷传递到设备基座上,整个过程中滚动摩擦替代了轴与座孔直接接触的滑动摩擦,大幅降低了运转阻力与磨损速率,这也是滚动轴承能在各类旋转设备中广泛应用的核心原理。
