拉杆式双作用气动气缸三维结构设计

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1150811
  • 拉杆式双作用气动气缸三维结构设计
  • 拉杆式双作用气动气缸三维结构设计
  • 拉杆式双作用气动气缸三维结构设计
  • 拉杆式双作用气动气缸三维结构设计
  • 拉杆式双作用气动气缸三维结构设计
  • 拉杆式双作用气动气缸三维结构设计

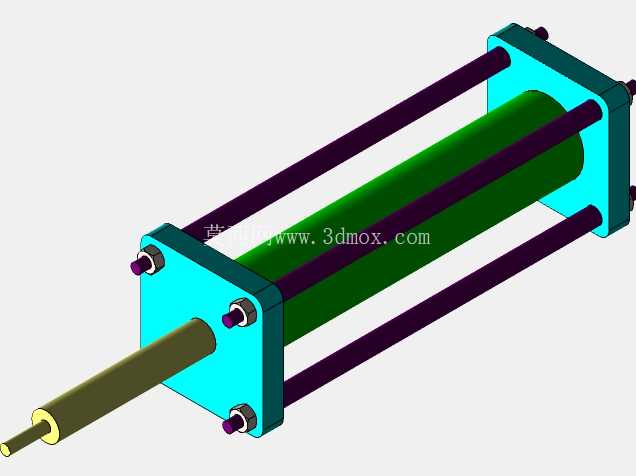

  这款拉杆式双作用气缸是气动系统里最常见的直线执行元件,日常在自动化装配线、工装夹具、包装输送设备、轻工机械的气动回路里随处可见,核心作用是把压缩空气的压力能转换成活塞杆的直线往复机械能,驱动负载完成推压、顶升、夹紧、移位这类动作。从结构设计来看,这款气缸采用了四根对称布置的长拉杆贯穿前后端盖的经典结构,拉杆两端通过锁紧螺母与端盖紧固,这种结构的优势非常明显,首先是装配工艺性好,端盖、缸筒的加工精度要求相对法兰一体式结构更低,后期拆解维护更换密封件也十分方便,其次拉杆对称受力能均匀压紧端盖与缸筒之间的静密封,避免缸筒受压后出现局部密封失效漏气的问题,在中小缸径的常规气动执行件里,这种拉杆结构的可靠性经过了几十年工业场景的验证,故障率远低于其他异形结构的气缸。

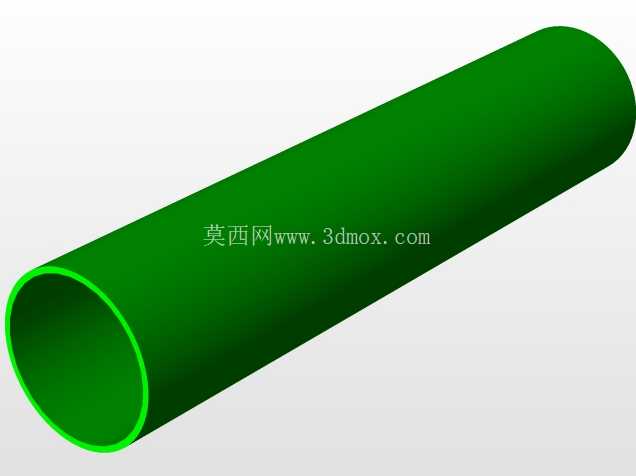

  缸筒部分采用了等壁厚的光滑圆柱筒体设计,内壁做了高精度珩磨处理,表面粗糙度控制在适合密封件往复运动的区间,既可以减少活塞密封圈的滑动磨损,延长密封件使用寿命,也能降低活塞运动时的内泄漏量,保证气缸的输出效率。活塞组件集成在缸筒内部,与活塞杆刚性连接,活塞上安装了双向密封件,将缸筒内腔分隔成无杆腔和有杆腔两个独立的密闭气腔,当压缩空气从无杆腔端的气口输入时,气压作用在活塞端面上推动活塞杆伸出,从有杆腔气口输入时则带动活塞杆缩回,通过两个气口的换向供气就能实现持续的往复直线运动。

  前后端盖除了承担缸筒的定位、密封作用外,还集成了活塞杆的导向结构,前端盖内设置了导向套与活塞杆防尘圈,导向套采用耐磨的低摩擦材料制作,能为活塞杆伸出缩回提供稳定的径向支撑,避免活塞杆受侧向负载时出现偏磨、卡滞,防尘圈则可以刮除活塞杆表面附着的灰尘、切屑等杂物,防止外部杂质进入缸筒内部划伤密封件和缸筒内壁。从安装边界来看,这款气缸的安装尺寸遵循常规拉杆气缸的通用设计逻辑,端盖上预留了标准的安装孔位,可以适配脚架安装、法兰安装、耳轴铰接安装等多种安装方式,能匹配不同设备的安装空间需求;活塞杆伸出端采用了标准的外螺纹连接结构,可以方便地连接各类负载接头、连接法兰,不需要额外做非标转接加工,能大幅缩短设备设计时的选型适配周期。

  在实际选型应用中,这类气缸的输出力可以根据缸径和供气压力直接计算,无杆腔作用面积更大,伸出时的输出推力大于缩回时的拉力,设计选型时需要结合负载的实际阻力、运动速度、安装方向预留足够的力值余量,垂直安装使用时还要额外考虑活塞杆和负载的自重影响,避免出现带载下滑的问题。这款三维模型完整还原了气缸的所有装配细节,包括拉杆的锁紧结构、密封件的安装位置、活塞杆与活塞的连接方式、端盖的气口位置,在做设备整体三维布局时,可以直接调用这个模型做干涉检查、安装空间校核,也可以参考这个结构做非标气缸的改型设计,比如调整缸筒长度改变行程、更换端盖安装形式适配特殊安装场景、修改活塞杆端部结构匹配特定的负载连接需求。需要注意的是,这类拉杆式气缸的额定工作压力通常在0.1-1.0MPa区间,使用时要避免超压运行,否则容易出现拉杆变形、端盖密封失效的问题,同时供气回路要配置合适的气源处理元件,过滤压缩空气中的水分和杂质,延长气缸的整体使用寿命。在做气动系统布局时,还要结合气缸的运动速度配置合适的调速接头,通过调节进出气口的流量来控制活塞杆的运动速度,避免高速运动时出现活塞撞击端盖的情况,减少冲击噪音和结构损伤。
