双端法兰拉杆式气动执行滚筒结构

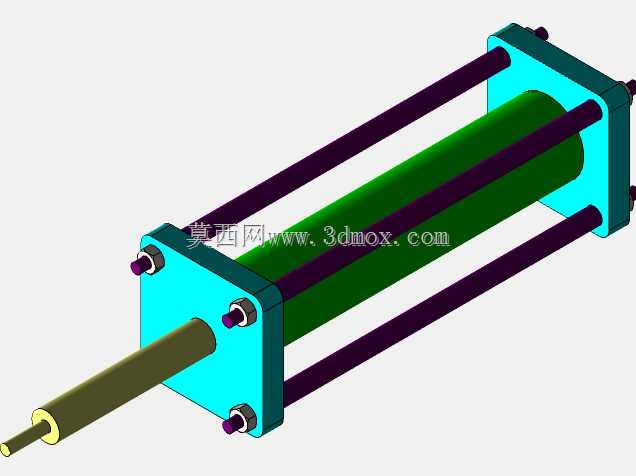

这类带拉杆结构的气动执行滚筒，常被用在轻工包装线、小型物料推送工位、工装夹具的直线驱动环节，相比普通笔形气缸，它的缸筒采用加厚滚压成型结构，活塞杆伸出端做了双阶轴径设计，前端小直径轴段可直接连接推头、压块等执行端配件，省去额外做连接转接轴的加工工序。从结构设计逻辑来看，四根平行布置的紫色拉杆承担两端端盖的锁紧拉力，端盖与缸筒之间靠平面密封配合，不需要额外在缸筒外壁加工螺纹，既降低了缸筒的加工成本，也能在工作压力波动时避免端盖连接处出现应力集中导致的密封失效。两端的青蓝色端盖采用等厚方形结构，四个角位预留了通孔供拉杆穿过，端盖外侧的螺母做了沉头收纳设计，安装时不会因为螺母突出端盖平面影响整体安装贴合度，端盖与机架连接的安装面做了精铣处理，平面度控制在0.05mm以内，能保证安装后活塞杆的伸出方向与安装基准面保持垂直，减少活塞杆运行时的侧向偏载。

在实际选型适配时，要注意它的安装边界：方形端盖的边长决定了安装孔的中心距尺寸，拉杆的长度对应气缸的最大行程余量，选型时不能只看标称行程，还要预留10mm左右的安全行程，避免活塞运行到行程末端时撞击端盖。活塞杆伸出端的小轴段带有环形卡槽，可以直接安装卡簧固定外接配件，不需要在轴端加工螺纹孔，对于快换工装的工位来说，这种设计能大幅减少配件更换的调试时间。缸筒本身采用光滑圆柱面结构，外壁不需要安装额外的磁性开关导轨，如果需要搭配磁性传感器做行程位置检测，可以直接用抱箍式传感器固定在缸筒外壁，调整位置时不需要拆解气缸结构。

这类气动元件的工作介质为经过滤的压缩空气，日常使用时要在进气端搭配40μm精度的空气过滤器，避免杂质进入缸筒磨损活塞密封件。相比电动推杆，它的响应速度更快，往复动作频率可以达到180次/分钟，适合短行程高频往复的驱动场景，比如纸盒成型工位的折边推送、小型零件装配时的压合动作、输送线末端的物料挡停，都能看到这类结构的气动执行件。设计建模时，要注意拉杆的预紧力一致性，四根拉杆的锁紧扭矩偏差不能超过10%，否则会导致端盖倾斜，活塞运行时出现卡滞，密封件偏磨导致漏气。端盖上的进气孔位置做了内螺纹处理，可以直接插接快插气管接头，不需要额外做转接，进气口的气流通道做了倒角扩口处理，能减少进气时的气流阻力，降低气缸动作时的气流噪音。
