多关节铰接连杆传动机构装配结构

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1150808
  • 多关节铰接连杆传动机构装配结构
  • 多关节铰接连杆传动机构装配结构
  • 多关节铰接连杆传动机构装配结构
  • 多关节铰接连杆传动机构装配结构
  • 多关节铰接连杆传动机构装配结构
  • 多关节铰接连杆传动机构装配结构
  • 多关节铰接连杆传动机构装配结构
  • 多关节铰接连杆传动机构装配结构

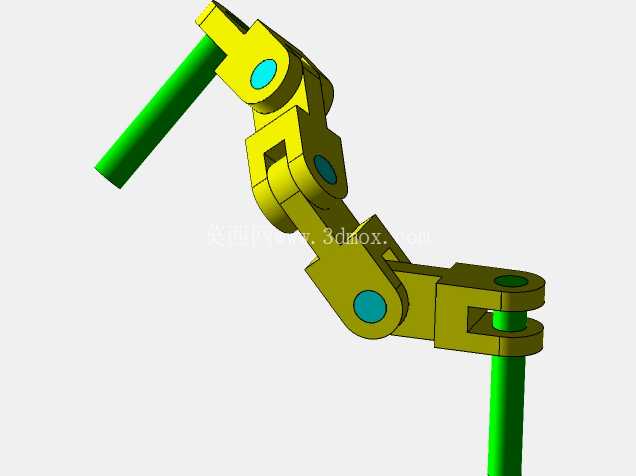

这套多关节铰接连杆结构,常见于工业自动化生产线的末端执行器连接段、轻型物料搬运机械手的小臂传动单元,也可作为教学实训平台中机械传动原理演示的核心构件,在小负载级别的位移传递、角度调整场景中承担动力传导与姿态变换的作用。从结构设计逻辑来看,整套组件采用分段式铰接布局,每段关节处都设置了同轴的销轴安装位,蓝色标识区域为销轴与连杆的配合面,配合公差选用基孔制间隙配合,保证关节转动时无卡滞,同时将径向跳动量控制在0.02mm以内,避免传动过程中出现旷量累积。绿色杆件为动力输入与输出的连接轴,两端分别预留了与驱动端、执行端对接的安装接口,接口处采用扁位定位设计,安装时无需额外打定位销即可传递扭矩,降低现场装配的对位难度。

设计过程中优先考虑了关节的转动角度边界,每段铰接副的转动范围都做了机械限位结构,在连杆的对接端面设置了限位凸台,避免关节过转导致的传动干涉,单段关节的最大转动角度可达135度,多段组合后可实现平面内两自由度的姿态调整,能够覆盖常规搬运作业中大部分的取放位姿需求。所有连杆构件都采用等强度设计思路,在铰接位附近做了局部加厚处理,非受力区域则通过挖槽减重,在保证整体结构刚度满足10kg级负载承载要求的前提下,将整套组件的自重控制在较低水平,降低驱动端的动力损耗。销轴与连杆的配合面预留了润滑脂注油通道,日常维护时可直接通过注油嘴加注润滑脂,无需拆解关节即可完成保养,适配工业场景下长期连续运转的使用需求。

从安装边界来看,整套机构的安装基准位于底部绿色杆件的法兰端面,端面处设置了四个均布的M4安装螺孔,安装孔位的位置度公差控制在0.01mm以内,可直接对接标准的伺服舵机输出法兰或者旋转气缸输出轴,无需额外加工转接板。上部绿色杆件的输出端设置了内螺纹孔,可直接连接气动夹爪、真空吸盘等末端执行件,接口尺寸兼容市面上主流的轻型末端执行器安装标准。整套机构在完全伸展状态下的总长度为220mm,折叠状态下的最小回转半径为65mm,安装时仅需预留直径150mm的回转空间即可满足全角度转动需求,不会与周边的设备机架产生运动干涉。

在实际应用场景中,这类铰接连杆结构常搭配小型伺服电机使用,应用在3C产品组装生产线的上下料工位,完成小型电子元器件的取放作业;也可集成在教学用机械实训平台上,帮助学习者理解连杆传动的运动原理、铰接副的公差配合逻辑以及装配过程中的工艺要求。结构设计时充分考虑了加工工艺性,所有连杆构件都可通过常规的铣削加工完成,无需特殊的定制刀具,铰接销轴采用标准的圆柱销即可,零部件的通用化率达到90%以上,后期维护更换配件时无需单独定制,可直接采购标准件替换,降低设备的全生命周期维护成本。关节处的铰接面做了表面淬火处理,表面硬度达到HRC45-50,能够承受长期转动带来的磨损,保证机构在连续运转工况下的使用寿命达到8000小时以上,满足工业现场的使用强度要求。
