双环铰接式传动连接构件结构设计

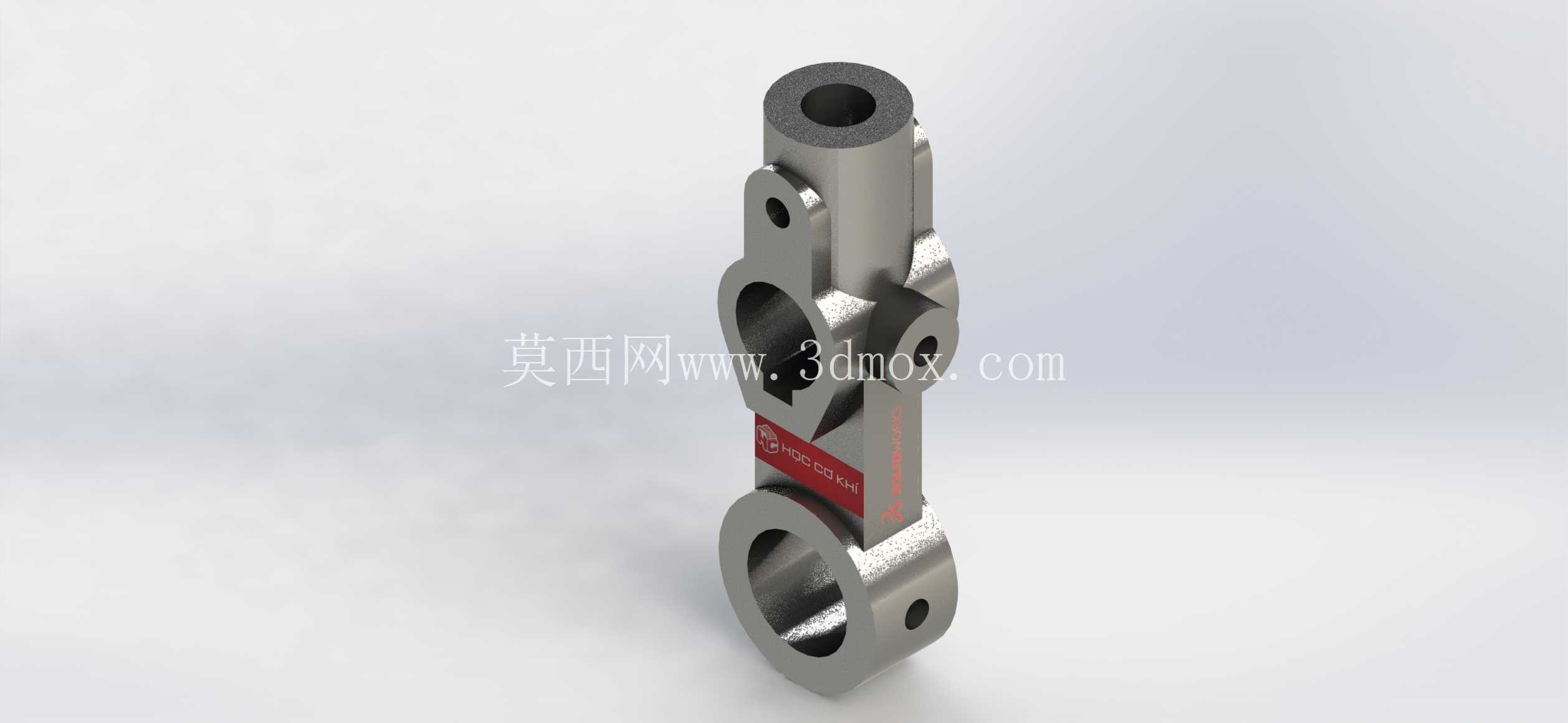

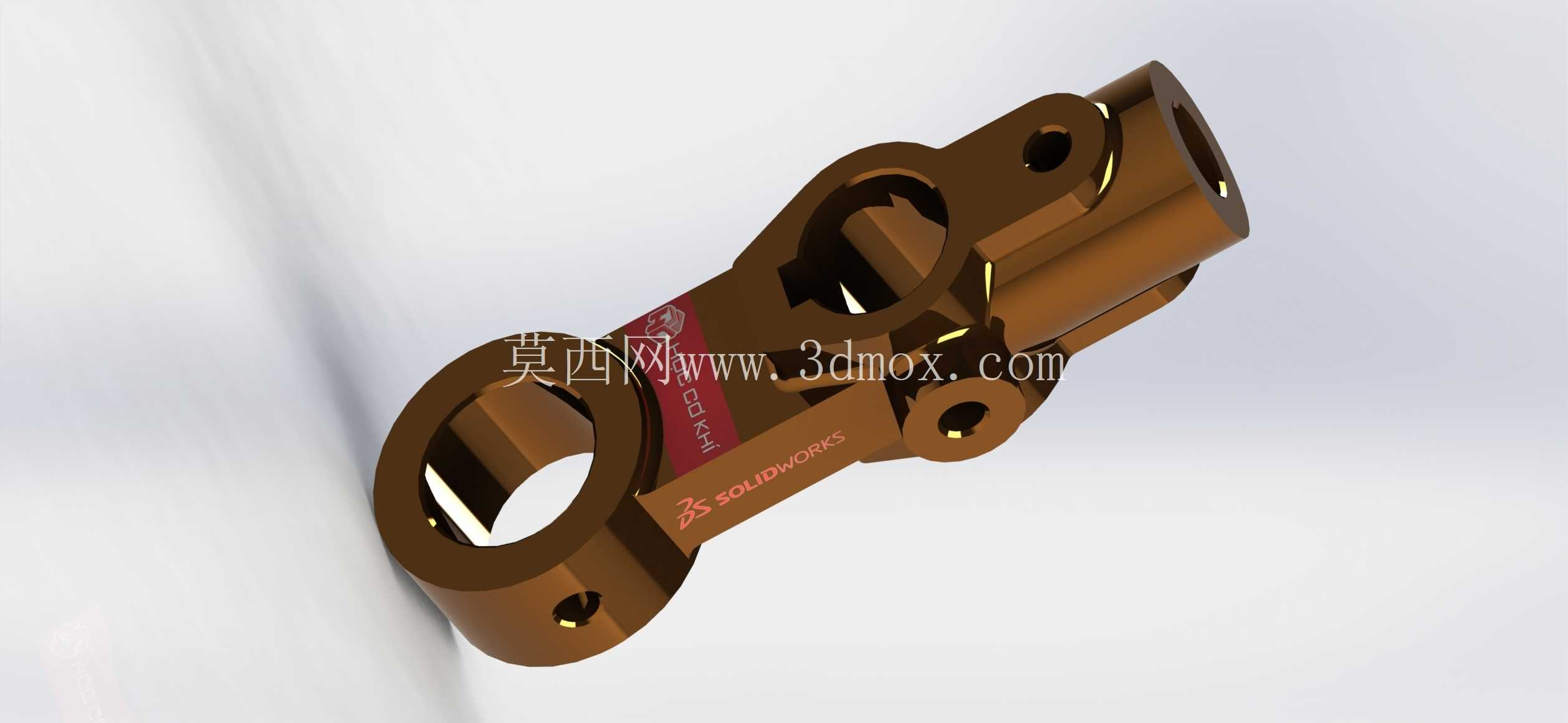

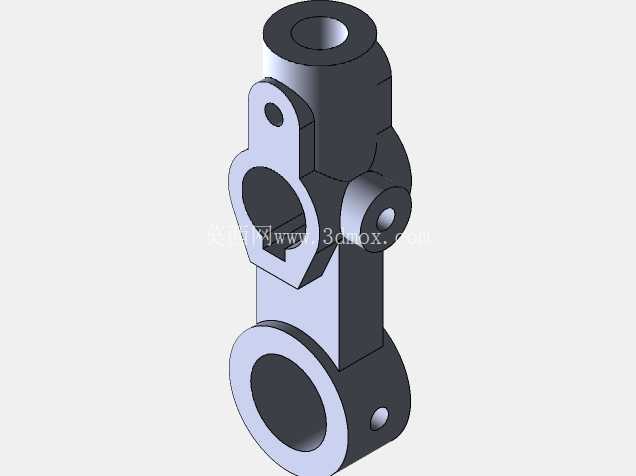

这类双环铰接式连接构件，常见于中小功率内燃机的配气传动链路、轻工机械的往复运动机构以及小型农用设备的动力传递单元中，核心作用是在两个存在相对摆动角度的传动节点间传递轴向拉力与小幅扭矩，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，构件主体采用长条形等强度梁布局，上下两端的环形铰接孔分别对应两个铰接副的安装位，上端孔为小直径通孔，适配直径较小的铰接销轴，主要承担定位与小幅载荷传递，下端孔为大直径通孔，适配大直径销轴，承担主要的载荷传递功能，两个孔的中心距经过严格计算，匹配对应机构的运动行程，避免运动过程中出现干涉卡滞。

构件中部的异形截面设计并非随意造型，而是通过拓扑优化得出的轻量化结构，在保证整体抗弯、抗扭强度的前提下，尽可能削减非受力区域的材料厚度，降低构件自身运动惯量，适配高速往复运动的工况需求，避免运动过程中因惯量过大带来的冲击振动。构件侧面预留的两个小型螺纹安装孔，用于安装限位挡片或者润滑管路接头，其中靠近上端环的小孔用于固定销轴防脱卡簧，避免销轴在往复摆动过程中脱出，靠近中部的小孔用于接入微量润滑管路，在长期运行过程中向铰接孔内壁输送润滑脂，降低铰接副的磨损速率。

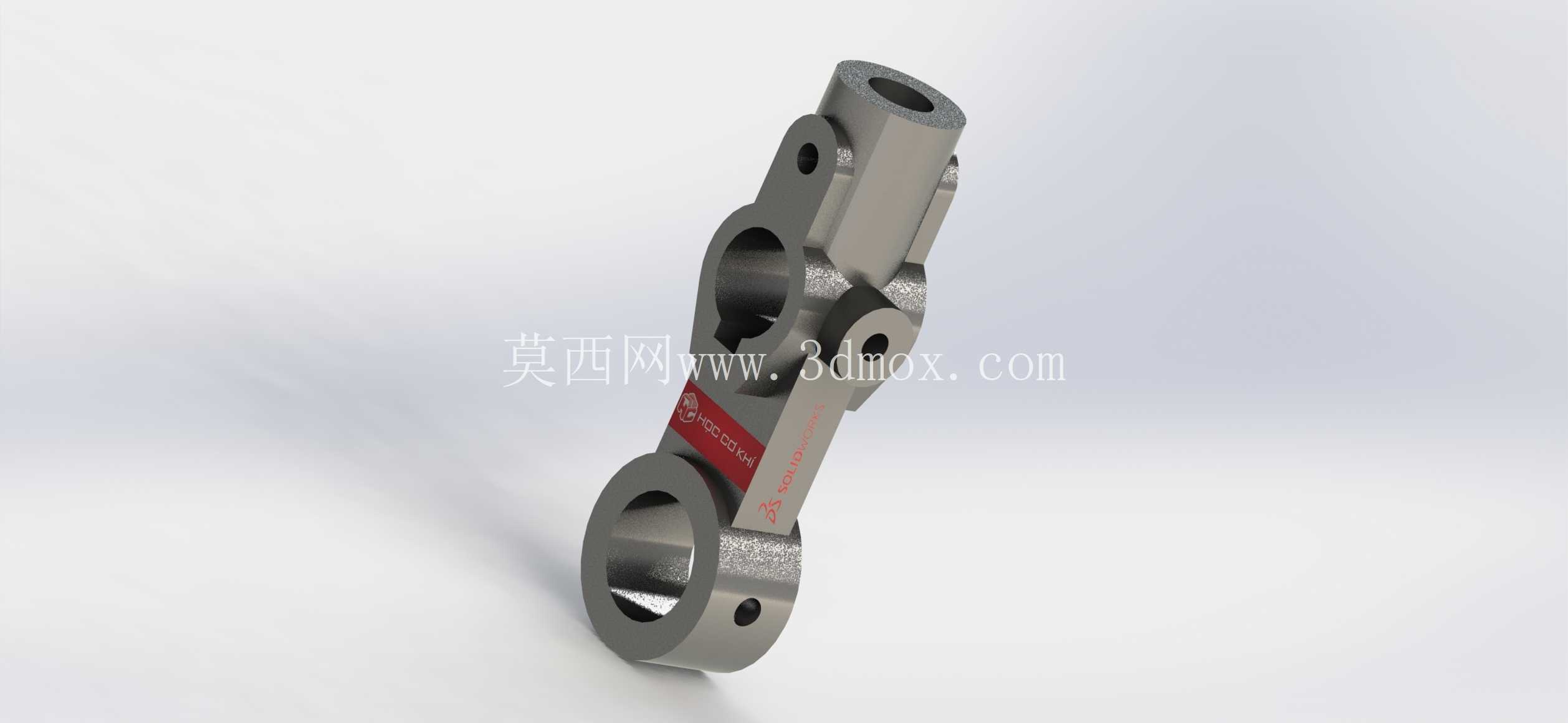

从安装边界来看，构件整体宽度控制在对应安装腔的最小间隙范围内，安装时无需拆解周边其他传动部件，可直接从侧面滑入安装位，上下铰接孔的同轴度公差控制在0.02mm以内，保证安装后销轴不会出现偏磨，构件表面的铸造拔模斜度控制在1.5°，既满足金属模铸造的脱模要求，也不会额外增加后续机加工的余量。构件中部的红色标识区为安装对位标记，装配时将该标记对准机体上的对位刻线，即可快速确认构件的安装方向，避免装反导致的运动行程偏差。

在实际工况适配性上，这类构件的铰接孔内壁设计有环形储油槽，润滑脂注入后可在槽内留存，形成持续的油膜，即使在长期无补充润滑的工况下，也能保证铰接副的磨损量在设计允许范围内。构件的棱边全部做了R2-R3的圆角过渡，避免铸造应力集中，同时也防止安装维护过程中锋利棱边划伤操作人员。从受力特性来看，构件的最大应力集中区域出现在上下环与中部梁体的过渡位置，设计时该区域做了加厚处理，通过有限元验证，在额定1.2倍过载工况下，该区域的最大应力低于材料屈服强度的60%，满足长期循环载荷下的疲劳寿命要求。

这类构件的铸造工艺采用熔模铸造工艺，毛坯成型后仅需对两个铰接孔的内壁、端面以及侧面安装孔做机加工，其余非配合面直接保留铸造表面，在保证精度的前提下尽可能降低加工成本。铰接孔的内壁粗糙度要求达到Ra1.6，保证与销轴配合时的摩擦系数稳定，避免运行过程中出现爬行现象。构件整体经过时效处理，消除铸造内应力，避免长期使用过程中出现变形导致铰接孔同轴度超差。在实际设备维护中，这类构件属于易损件，更换时仅需敲出两端的铰接销轴即可完成拆装，无需调整周边其他部件的位置，大幅降低设备维护的停机时间。
