博世1617电动工具设备底座结构设计

在手持电动工具的结构设计体系里，动力主机与作业端的连接基座，是决定整机运行稳定性、操作精度的核心承载部件，这款适配博世1617系列设备的底座结构，正是围绕电动工具重载作业场景下的刚性支撑、定位精度、安装适配需求完成的结构设计。日常的木工作业开槽、修边、金属构件倒角打磨作业中，这类底座需要同时承接主机输出的振动载荷、作业端进给的反向冲击力，还要保证与工作台面、辅具导轨的配合精度，稍有结构设计上的刚性不足，就会出现作业时刀头抖动、加工尺寸偏移的问题，严重时甚至会因为应力集中出现壳体开裂的故障。

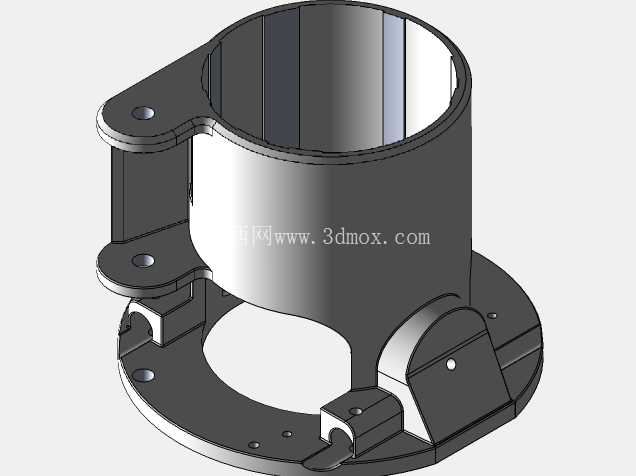

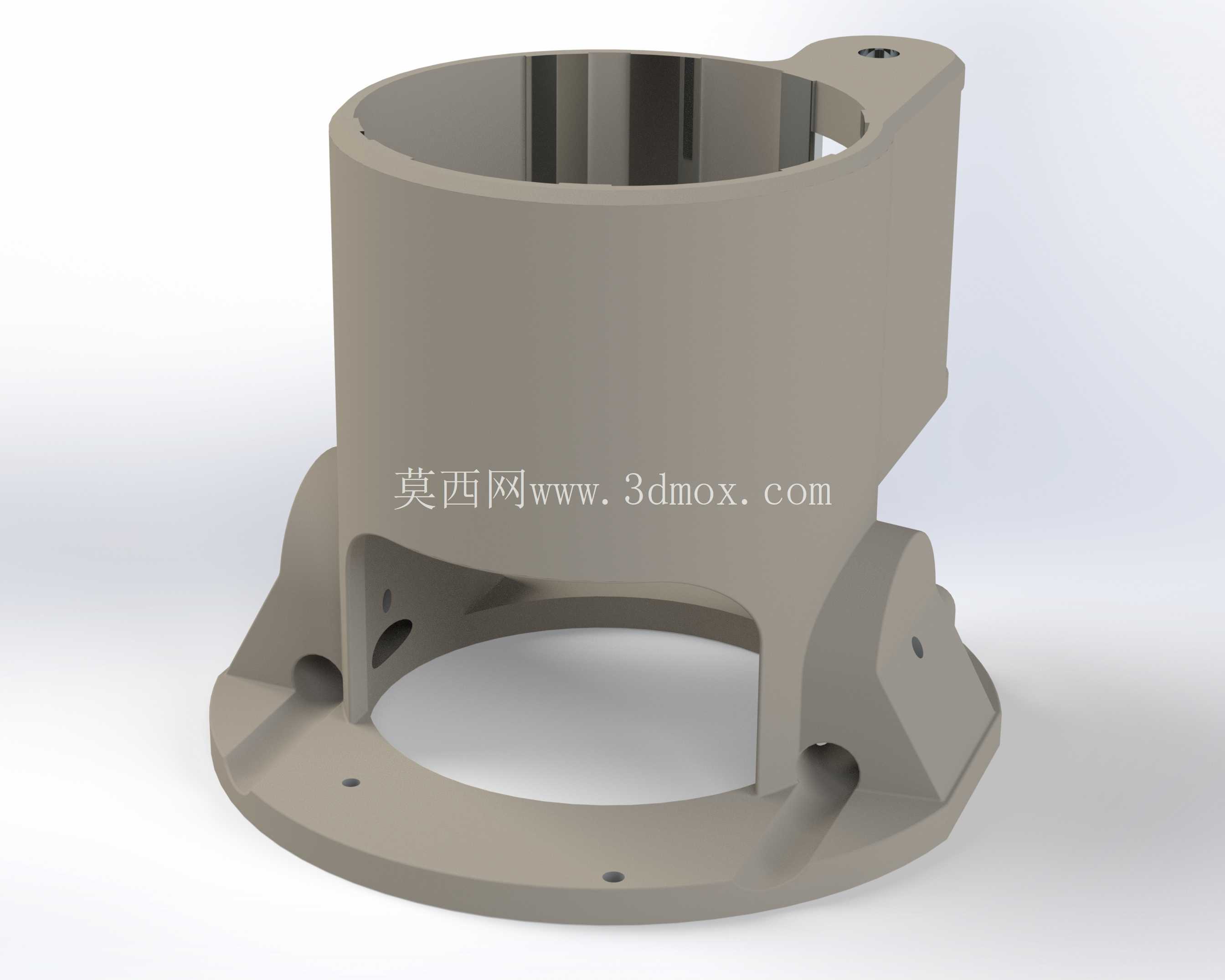

从结构形态来看，这款底座采用上部筒状夹持腔加下部法兰安装盘的一体化布局，上部的筒状腔体并非等径的光滑圆筒，内壁预留了多组定位卡槽与止口台阶，能够与主机的外壳定位凸台完全贴合，装配时不需要额外调整同轴度，主机装入后通过侧壁的锁紧孔拧入紧固件，就能实现主机与底座的刚性连接，避免作业过程中主机出现周向转动或者轴向窜动。筒壁一侧延伸出的带孔凸耳，是为辅助手柄预留的安装位，操作人员在进行大进给量切削作业时，可以通过辅助手柄施加稳定的下压力，凸耳的位置经过受力校核，刚好处于整机重心的侧向延伸线上，握持施力时不会出现额外的偏转力矩，长时间操作也不容易产生手部疲劳。

下部的法兰安装盘采用了大直径的宽边设计，盘体上均匀分布了多个沉头安装孔，既可以直接通过紧固件固定在倒装工作台上，将手持工具转换为固定式小型加工 station，也可以适配不同规格的导轨适配器，实现直铣、圆铣等定轨迹作业。法兰盘与上部筒体之间并非直角过渡，而是设置了三组对称分布的加强支撑筋，筋位上特意开出了不规则的减重孔，这部分设计是经过拓扑优化后的结果——通过有限元应力分析，作业时的应力主要沿着支撑筋的走向传递，去除非应力集中区域的材料，既不会降低整体结构的刚性，还能有效降低底座的整体重量，减少手持作业时的负重感。支撑筋与法兰盘的衔接处全部采用大圆角过渡，避免铸造过程中出现壁厚不均导致的缩孔缺陷，同时也能消除应力集中点，提升部件的抗疲劳寿命，即便是长期承受高频振动，也不会在衔接位置出现裂纹。

设计过程中，首先要匹配的是博世1617主机的外壳尺寸，上部腔体的内径公差控制在极小的范围内，既保证主机能够顺畅装入，又不会出现装配间隙过大导致的晃动问题；腔体的深度经过反复校核，装入主机后输出轴的伸出长度刚好满足常用刀具的装夹需求，不会出现刀具过伸导致的刚性下降问题。下部法兰盘的平面度要求控制在较高精度等级，倒装作业时能够与工作台面完全贴合，不会出现局部翘曲导致的加工面倾斜问题；法兰盘上的安装孔位置，兼容了市面上主流的倒装板孔位标准，用户不需要自行打孔改造，就能直接完成装配。筒壁上预留的观察缺口，是为了方便用户随时查看内部刀具的装夹状态、作业时的排屑情况，避免出现排屑堵塞导致的刀头发热、加工面烧糊问题。

从实际使用场景出发，这类底座的材质选用适配铸造工艺的高强度铝合金，既具备足够的刚性承受作业载荷，又有不错的减震性能，能够吸收主机运转时产生的部分高频振动，降低操作人员手部受到的振动伤害。结构上所有的外露棱边都做了倒角处理，装配和使用过程中不会划伤手部，也不会刮伤工件的加工表面。和原厂的底座结构相比，这款设计在加强筋的布局上做了优化，在不增加整体重量的前提下，将法兰盘的抗弯折强度提升了近两成，即便是进行大深度的切削作业，法兰盘也不会出现形变，能够持续保证加工精度。对于需要自行改装电动工具倒装工作台、或者替换损坏原厂底座的用户来说，这款结构的尺寸边界完全匹配原机的安装要求，不需要对主机做任何改造，就能直接装配使用，能够适配各类常用的木工、金属加工作业场景，不管是手持操作还是固定倒装，都能提供稳定的支撑效果。
