塑料勺子注塑成型模具结构设计

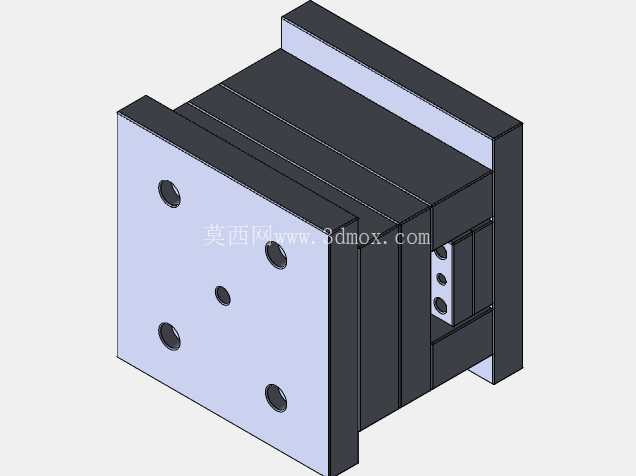

这套模具面向一次性塑料餐具量产场景设计，核心用途是通过注塑工艺批量成型PP材质的食用勺子，适配卧式注塑机的安装接口，可直接对接常规规格的注塑机台完成连续生产作业。从结构布局来看，模架采用标准两板模结构，整体安装边界匹配160吨级注塑机的拉杆间距，定模侧的定位圈与机台定位孔适配，浇口套主流道锥度做了1.5度的脱模斜度处理，避免流道凝料粘定模。分型面沿勺子的轮廓边缘设置，在勺柄末端设置点浇口进胶，进胶点直径控制在0.8mm，既可以保证充模时熔料的流动速率，也能在脱模后让浇口残留最小化，减少后续人工修剪浇口的工序耗时。

模具的型腔排布采用1出8的对称布局，围绕主流道做圆周均匀分布，保证每个型腔的充模压力一致，避免不同型腔成型的勺子出现飞边、缺胶、收缩率不均的问题。型芯侧做了均匀的冷却水道排布，水道直径8mm，距离型腔壁的距离保持在12-15mm区间，水道回路采用串联走向，进出水口设置在动模侧的安装端面，对接机台的冷却水循环系统时可以保证模温均匀控制在40-60摄氏度，缩短成型周期的同时，避免勺子成型后出现翘曲变形，尤其是勺柄细长部位的变形量可以控制在0.2mm以内，满足餐具的尺寸公差要求。

导向结构采用四组导柱导套配合，导柱直径20mm，导套设置石墨润滑槽，长期连续生产时可以减少导向件的磨损，保证定动模合模时的同轴度，避免型腔错位导致的产品错边问题。顶出结构采用顶针+推板结合的方式，在勺子的勺头边缘和勺柄末端设置直径2mm的圆顶针，同时在整个型腔的外围设置环形推板，开模后顶出动作同步作用，保证勺子受力均匀，不会因为局部顶出力过大导致产品顶白、顶穿的缺陷。排气槽开设在分型面的勺头远端位置，排气槽深度0.02mm，宽度5mm，可以在充模末端快速排出型腔内的空气，避免产品出现烧焦、气泡的问题。

设计过程中重点考虑了量产的耐久性，模腔部分采用P20模具钢预硬处理，硬度达到HRC30-35，表面做抛光处理至镜面级别，保证成型后的勺子表面光洁度达到Ra0.8，不需要额外做表面处理就可以满足食品接触级的外观要求。模架部分采用45号钢调质处理，保证整体结构的刚性，在注塑机最大锁模力作用下不会出现模架变形涨模的问题。所有的滑动部件都做了淬火处理，提升耐磨性能，整套模具的设计寿命可以达到30万模次以上，满足中小批量餐具生产的产能需求。安装时需要注意动定模的平行度校准，保证合模时分型面完全贴合，避免飞边产生；冷却水回路连接时需要区分进出水方向，保证冷却水流向与料流方向匹配，提升冷却效率；顶出机构的行程需要匹配注塑机的顶杆行程，保证开模后产品可以完全脱离型芯，不会出现粘模情况。
