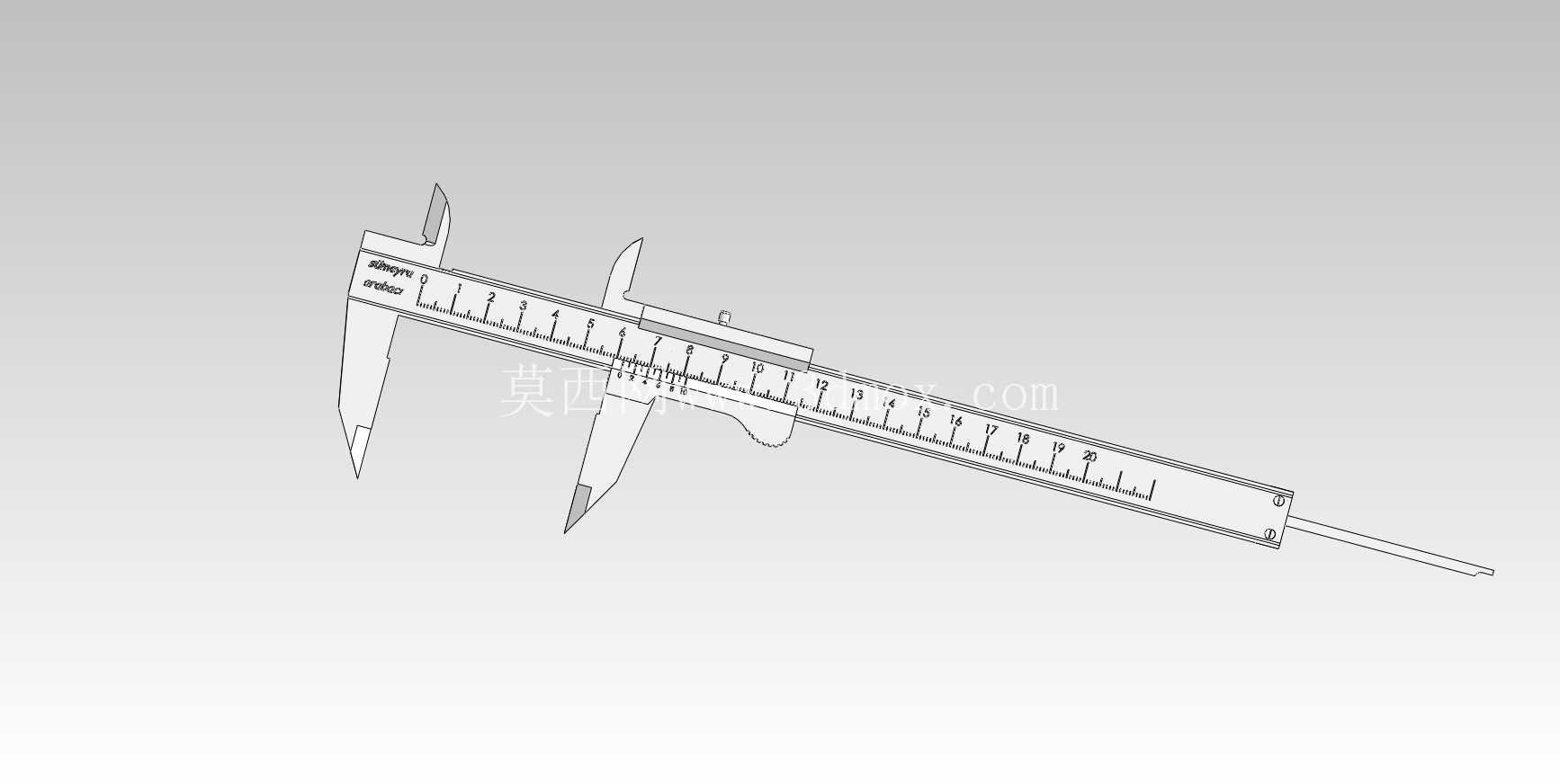

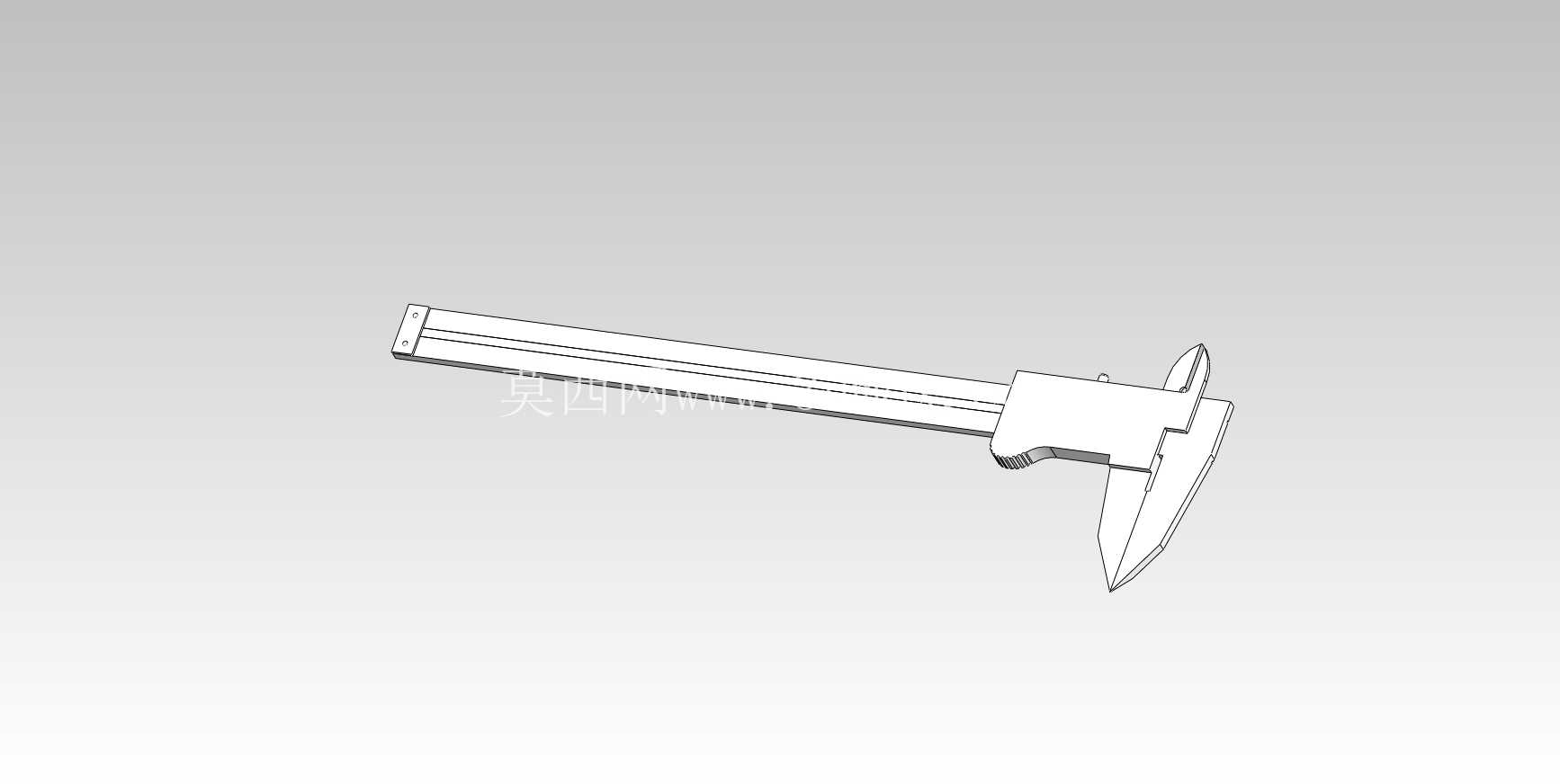

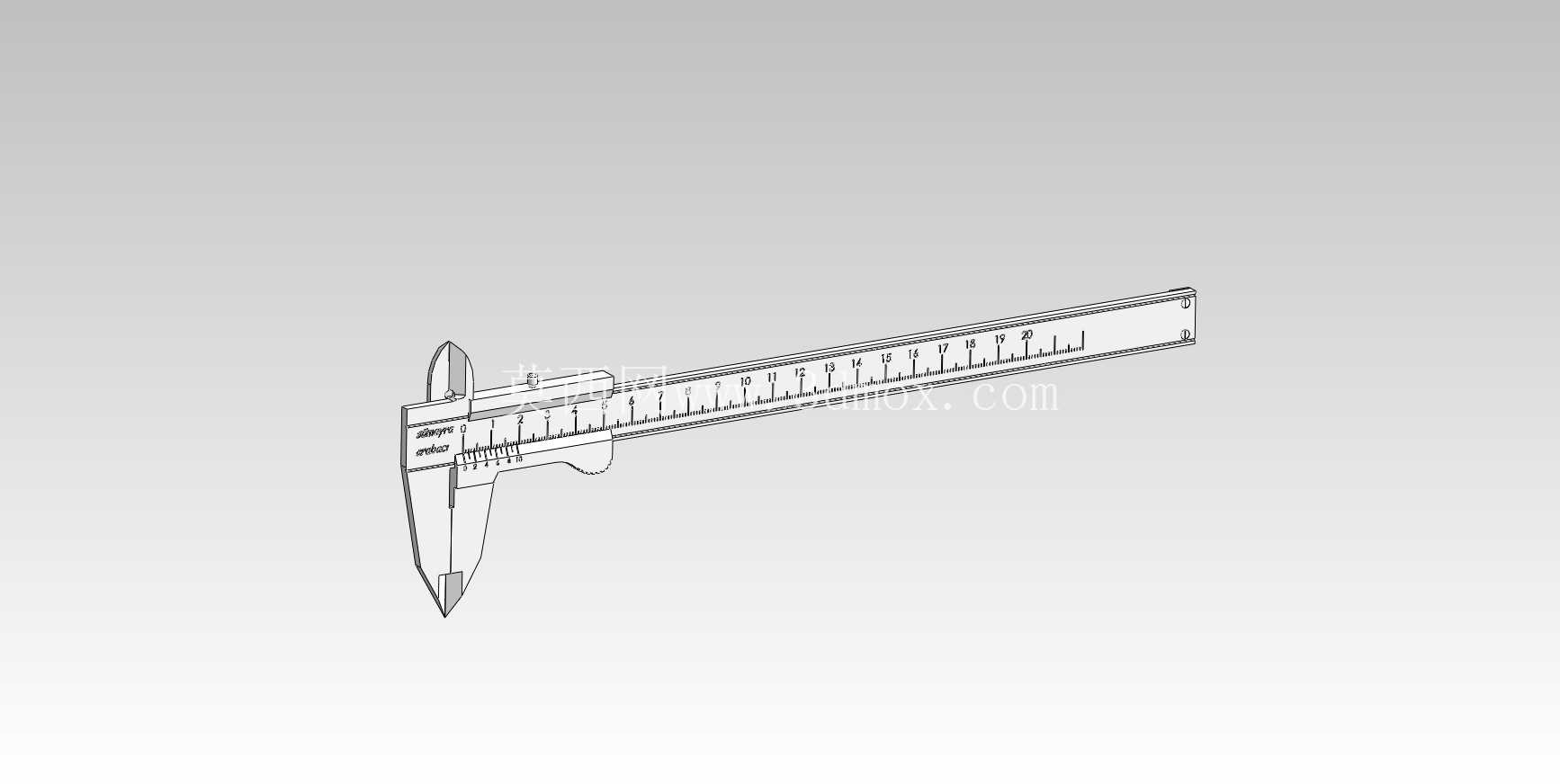

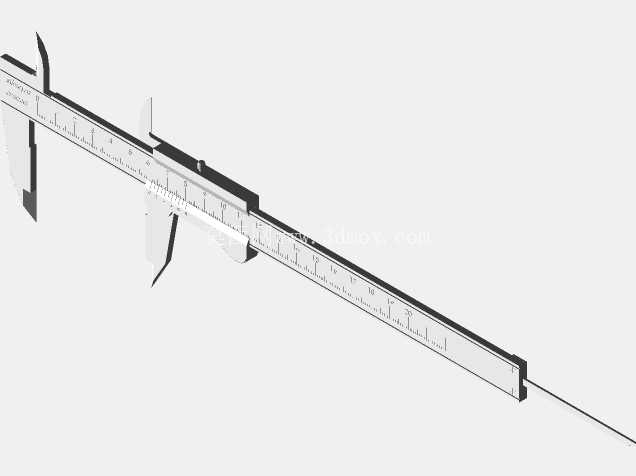

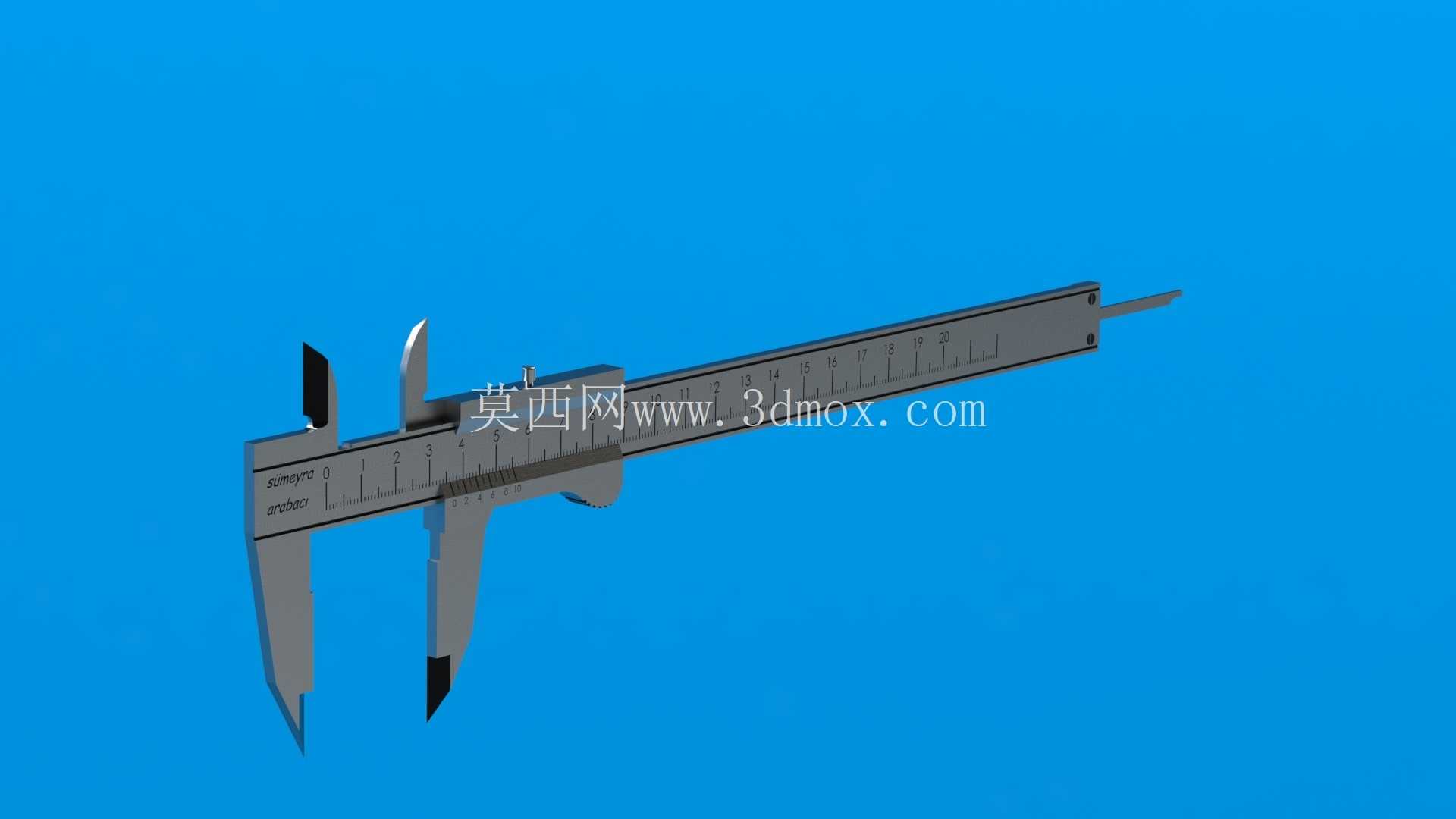

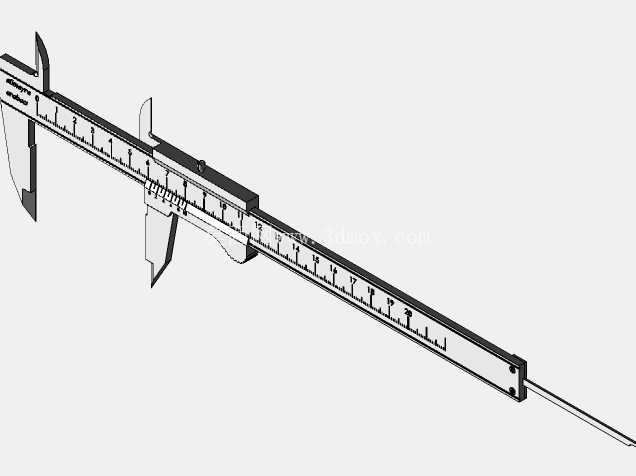

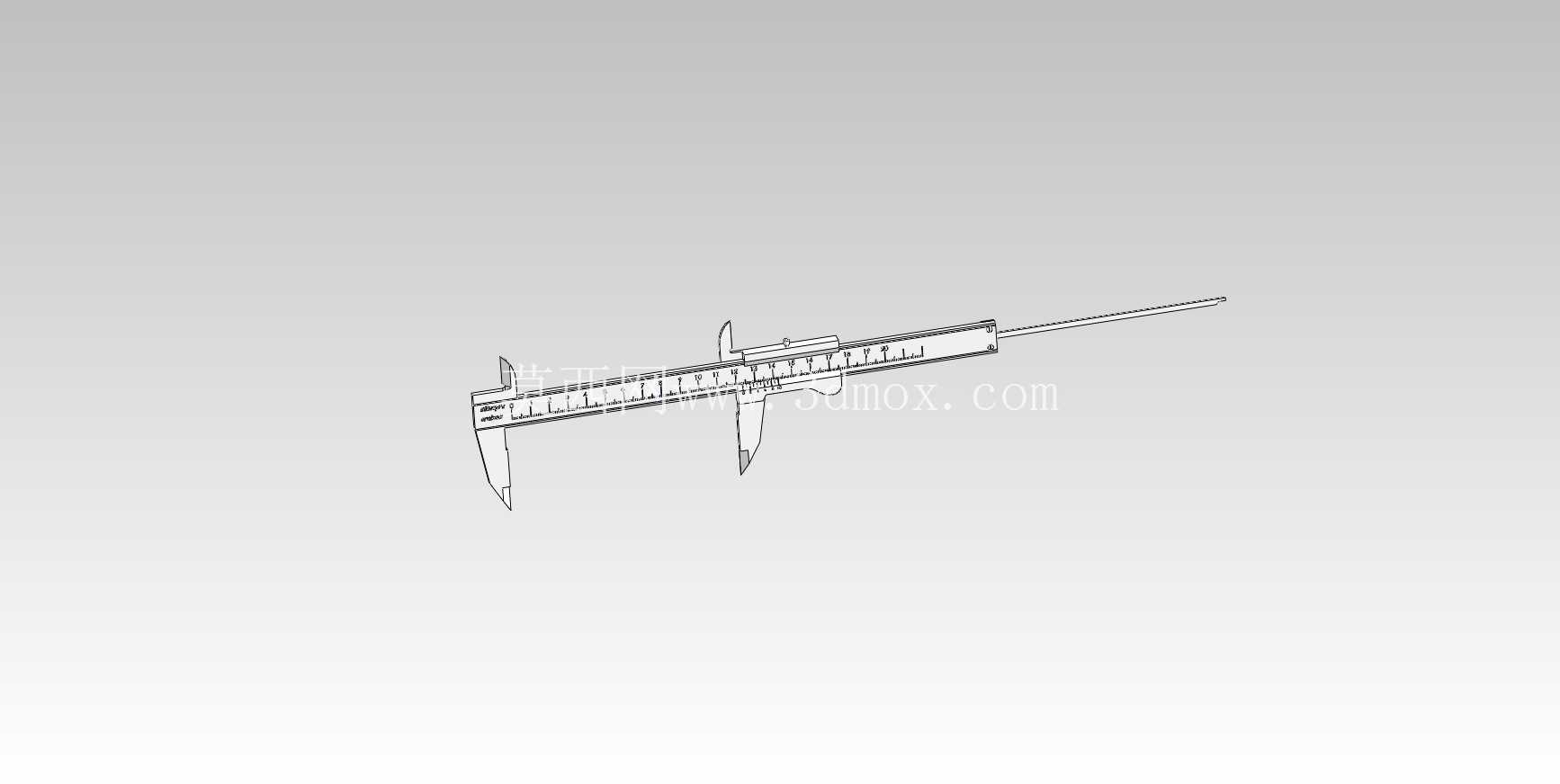

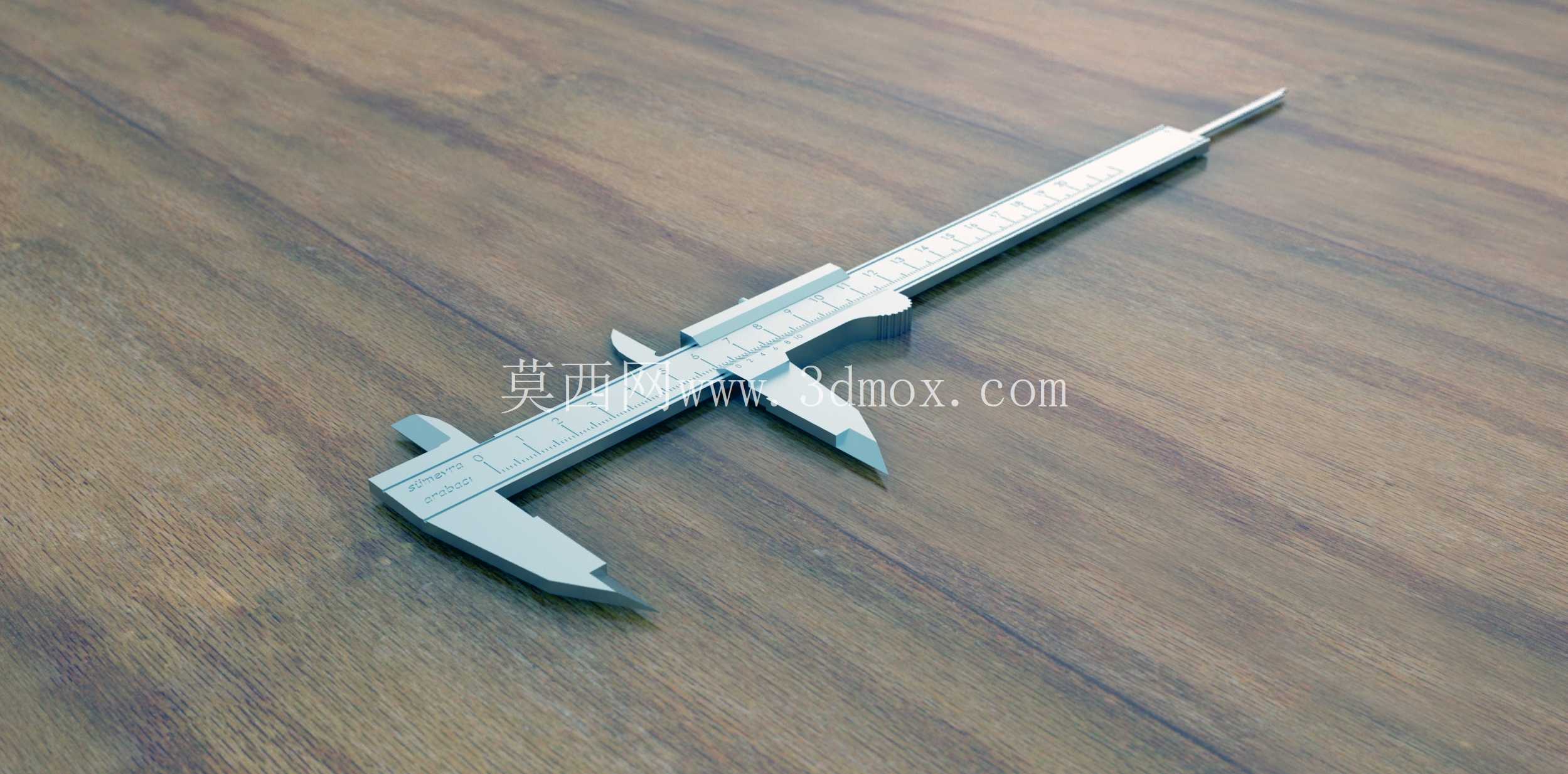

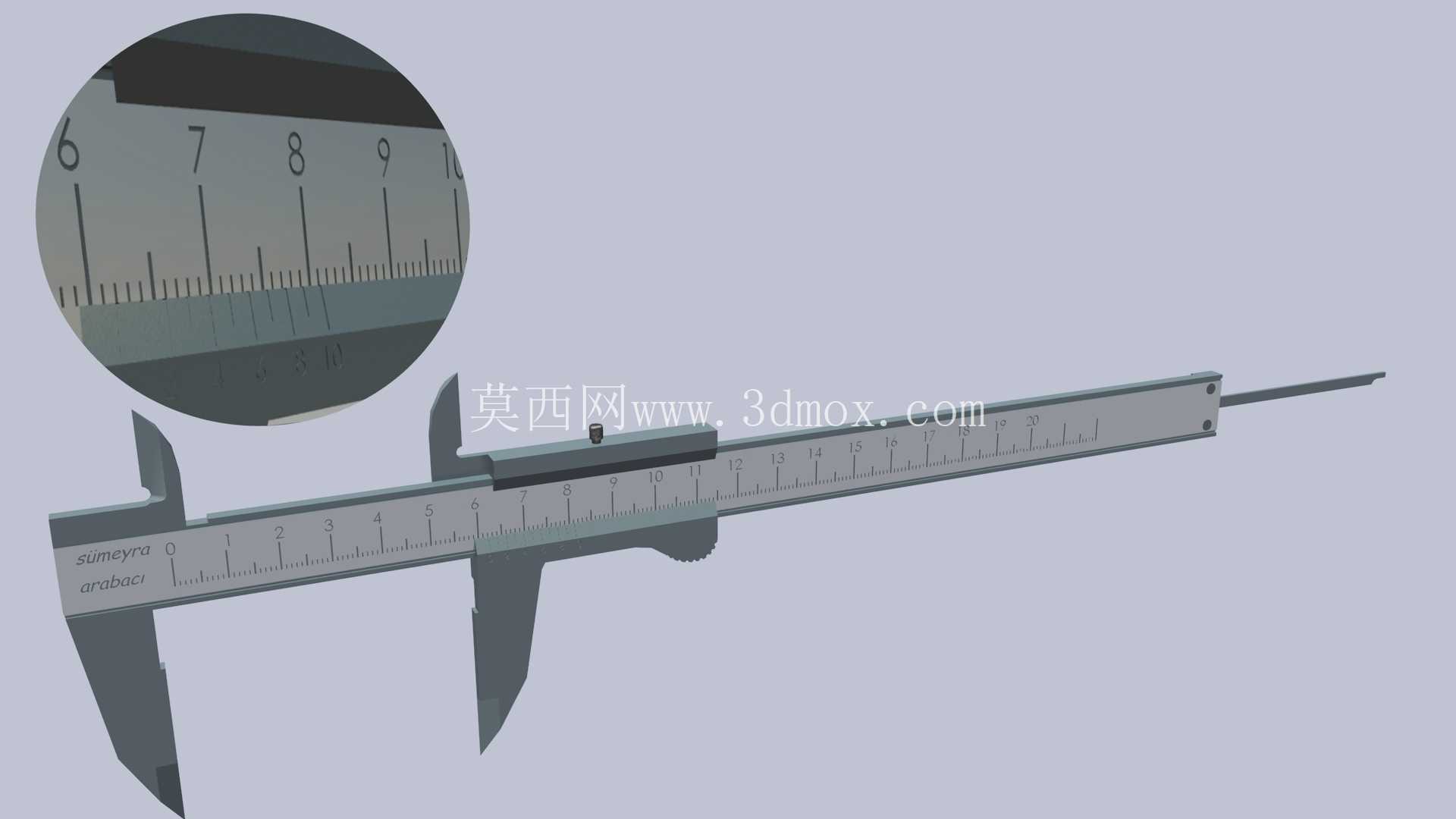

高精度游标卡尺工业测量工具三维结构

　　滑动游标部分和主尺的配合间隙经过反复调整，既保证滑动过程顺畅无卡滞，又不会出现过大的晃动量，避免测量时因为游标倾斜带来的读数误差。卡尺的测量爪分为内测量爪和外测量爪两部分，外测量爪的端面做了淬硬处理，硬度达到HRC58以上，长期测量金属零件也不会出现磨损塌边的情况，内测量爪的刃口做了圆弧过渡，测量内孔尺寸时不会因为刃口刮伤零件内壁，同时也能保证测量爪和孔壁的接触点处于正确的直径位置，减少测量误差。深度测量杆集成在主尺尾部，和游标同步滑动，测量盲孔深度、台阶高度时，只需要将主尺端面贴紧零件基准面，滑动游标让深度杆接触到测量面就能直接读数，不需要额外更换测量头，大幅提升了现场测量的效率。在机械加工现场的工序间检测环节，这款游标卡尺是一线操作工人和质检人员最常取用的接触式测量器具，从普通车床的轴类零件外径测量，到铣床加工的槽宽尺寸核验，再到装配环节的配合间隙确认，它都能快速给出可靠的测量读数，不需要外接电源也不需要复杂的校准流程，拿在手里就能直接开展测量作业，适配绝大多数常规机械加工场景的尺寸核验需求。从结构设计逻辑来看，这款卡尺采用了主尺加滑动游标的经典机械结构，主尺尺身做了加厚处理，避免日常使用中因为磕碰产生形变影响测量精度，尺身的刻度线采用蚀刻工艺加工，刻度边缘清晰无毛刺，长期使用摩擦也不会出现刻度脱落模糊的问题。

　　从安装和使用边界来看，这款卡尺的整体长度适配0-150mm的常规测量量程，尺身宽度控制在合理范围，即使是狭小空间内的零件尺寸测量，也能顺利伸入测量位置，不会因为尺身过宽被零件结构干涉。测量爪的开合行程和量程完全匹配，测量最大外径尺寸时，游标不会滑出主尺轨道，主尺尾端设计了限位挡块，避免操作时用力过猛导致游标脱落。日常存放时只需要配合专用的卡尺盒，避免和其他刀具、工具堆放在一起，就能长期保持测量精度，不需要复杂的维护保养流程。在工装夹具的装配调试环节，这款卡尺可以快速测量夹具定位块的间距、压板的厚度、定位销的伸出长度，帮助装配工人快速调整夹具的安装位置，保证夹具装夹零件时的定位精度。

　　在五金零件的来料检验环节，检验人员不需要搬运大型的影像测量仪，只需要随身携带这款卡尺，就能在仓库现场完成抽检测量，快速判断来料尺寸是否符合图纸要求，大幅缩短来料检验的等待时间。和数显卡尺相比，这款机械式游标卡尺没有电路和电池部件，在车间存在切削液、油污的恶劣环境下也能正常使用，不会因为液体渗入出现电路故障，也不会因为电池没电耽误测量作业，对使用环境的适应性更强。设计过程中，针对滑动部分的阻尼做了专门优化，拇指推动游标滚轮时的反馈力度适中，单手持尺就能完成游标滑动、锁紧、读数的全流程操作，不需要另一只手辅助固定，测量小型零件时可以一只手固定零件，另一只手完成测量操作，使用起来更加顺手。

　　锁紧螺钉设置在游标上部，拧紧后可以固定游标位置，方便测量后拿取卡尺读数，避免移动过程中游标滑动导致读数变化，螺钉的拧紧力矩经过合理设计，不需要使用很大的力气就能锁紧游标，也不会因为锁紧力过大损伤尺身表面。尺身的边角都做了倒钝处理，日常拿取使用时不会划伤手部，长期握持使用也不会产生硌手的不适感。在钣金加工车间，工人可以用它测量板材的厚度、折弯件的折弯尺寸、冲孔的孔径大小，快速核对加工零件是否符合工艺要求，及时调整折弯机和冲床的参数，避免批量加工出现尺寸超差的问题。在设备维修现场，维修人员可以用它测量磨损零件的实际尺寸，方便加工替换的备件，不需要携带复杂的测量设备就能完成现场测绘工作，大幅缩短设备维修的停机时间。
