高精度游标卡尺工业测量工具三维建模

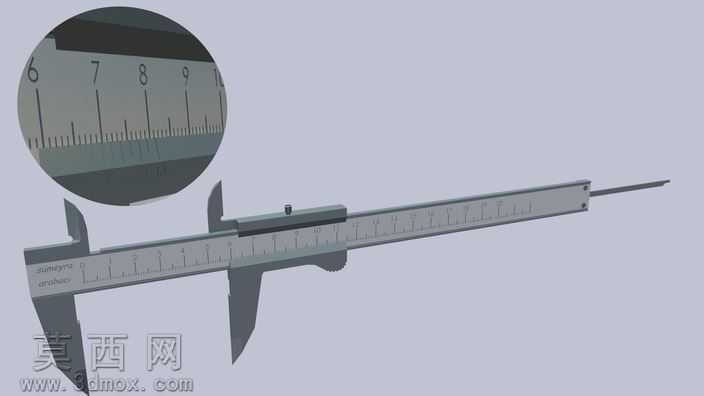

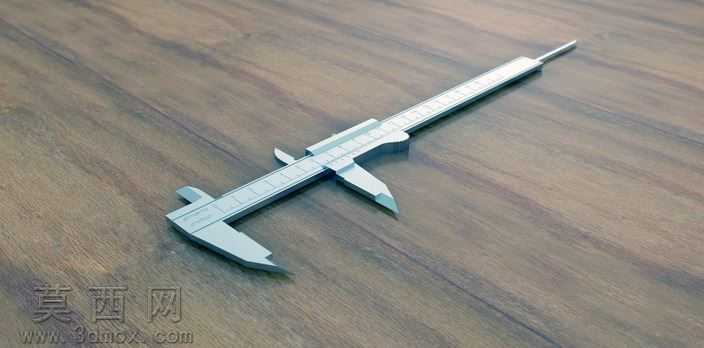

本作品为游标卡尺的三维参数化建模成果，建模过程严格遵循游标卡尺的真实工业尺寸规范，完整还原了机械式游标卡尺的全部结构细节。建模阶段首先梳理游标卡尺的整体结构逻辑，将整体拆分为主尺尺身、游标滑动组件、内外测量爪、深度测量杆、锁紧螺钉、滑动导轨这几个独立的功能模块，先通过草图绘制精准勾勒主尺的截面轮廓，利用拉伸特征生成主尺基体，在主尺表面按照标准刻度间距绘制刻度线的凹凸特征，还原主尺的刻度标识区域，保证刻度排布符合公制游标卡尺的读数精度标准。针对游标滑动组件，先构建与主尺导轨适配的滑动卡槽结构，通过配合约束验证滑动副的行程范围，确保滑动过程无结构干涉，游标上的副尺刻度同样按照真实读数规则进行特征排布，与主尺刻度形成精准的对应关系。内外测量爪部分分别还原内测量爪的圆弧接触面与外测量爪的平面测量面，对测量面的边缘做符合工业标准的倒角处理，避免尖锐棱边的同时还原真实产品的工艺细节；深度测量杆与游标组件做一体化的结构连接，还原深度杆伸出后主尺端面的齐平定位特征，保证深度测量功能的结构合理性。锁紧螺钉部分通过螺纹特征建模还原螺钉与游标上螺纹孔的配合关系，模拟螺钉锁紧后固定游标位置的结构逻辑。材质设置阶段，主尺与游标主体采用不锈钢金属材质，调整材质的粗糙度参数还原工业量具表面的哑光磨砂金属质感，刻度区域做深色填色处理模拟真实卡尺的刻度上色工艺，锁紧螺钉采用发黑处理的金属材质，区分不同部件的材质视觉差异。渲染阶段采用柔和的工业产品布光方案，通过多组柔光光源突出金属表面的细腻质感，同时清晰展现各部件的结构轮廓与装配关系，完整呈现游标卡尺作为精密测量工具的工业质感与结构精度，建模过程中对各活动部件的配合间隙做了符合真实产品的参数设置，确保模型可用于装配演示、结构教学、工业产品展示等多种场景。
