小型台式PCB加工数控铣床结构设计

这款小型台式数控铣床的核心定位是面向电子制作场景的PCB精密加工，同时兼顾业余场景下软金属、工程塑料等薄型工件的小尺寸铣削作业，填补了工业级数控铣床占地大、成本高，与手工制作PCB精度差、效率低之间的应用空白。在电子样机研发阶段，研发人员往往需要快速制作单批次、小尺寸的PCB样板，外发打样不仅存在周期问题，部分涉及保密内容的研发板也存在信息泄露风险，这台设备刚好适配实验室、个人工作室的小空间安装需求，无需专门的工业场地，普通防静电工作台即可完成布设。

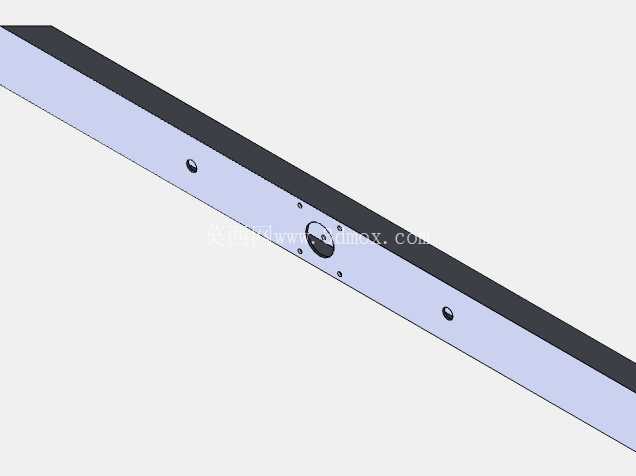

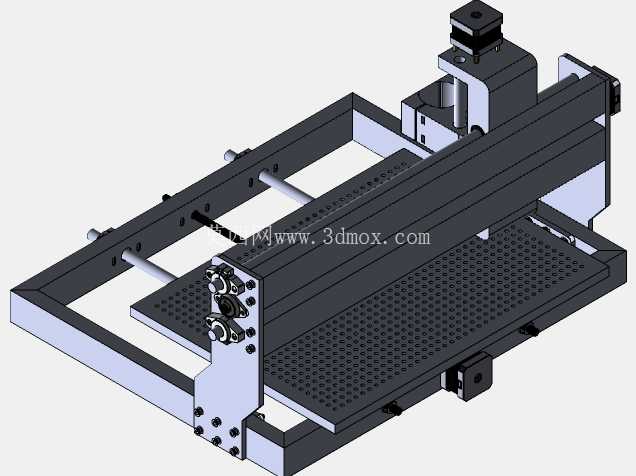

从结构设计逻辑来看，整机采用龙门移动式的布局方案，加工台面固定作为承载基准，X轴带动龙门架做横向进给，Y轴带动主轴安装座沿龙门横梁做纵向进给，Z轴负责主轴的上下进刀运动，这种布局相比台面移动式结构，能有效降低运动部件的整体惯量，在小功率驱动的前提下保证进给运动的响应速度，同时固定台面的承重能力更强，装夹不同厚度的PCB基板时无需反复调整整机水平。传动部分采用光轴配合直线轴承的导向方案，搭配丝杆传动副，在控制成本的同时保证了进给运动的直线度，对于PCB加工常见的0.1mm级走线铣削需求，这套传动结构的重复定位精度完全可以满足使用要求，不会出现走线偏移、断刀的问题。

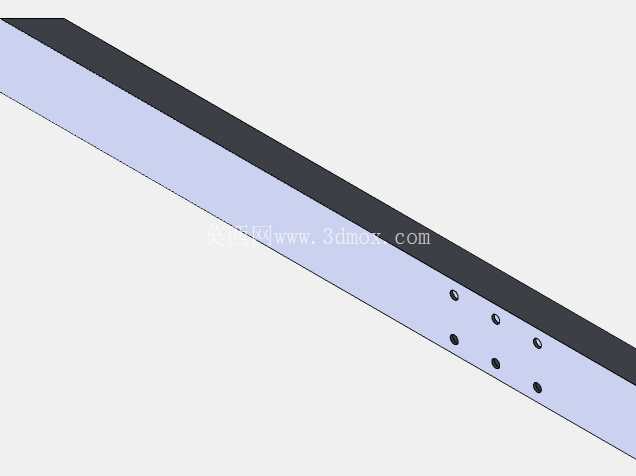

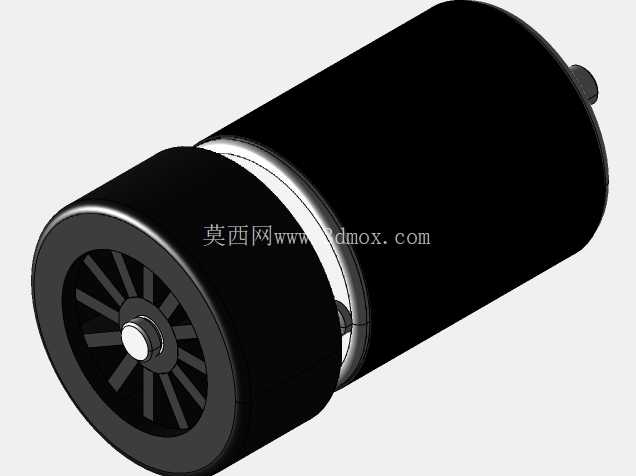

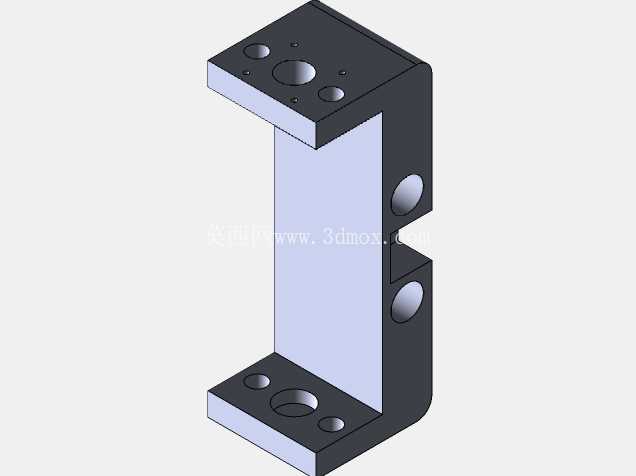

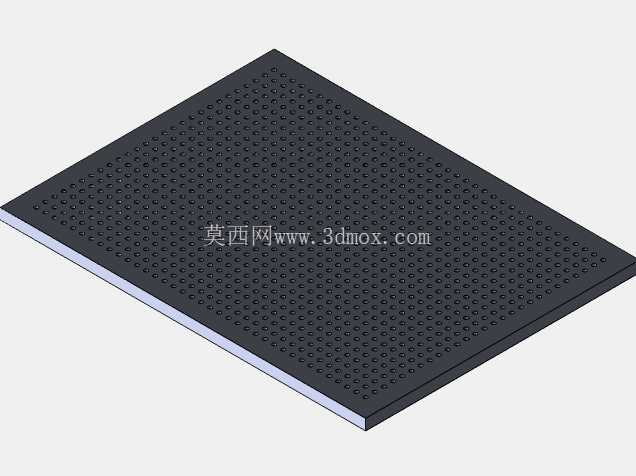

主轴部分采用高速风冷电主轴，适配PCB铣削常用的硬质合金微型铣刀，最高转速可以覆盖PCB板材加工的最佳切削线速度，避免转速过低导致的板材毛刺、基板分层问题。Z轴的行程设计充分考虑了PCB加工的吃刀量需求，同时预留了安装探针、小型画针的扩展空间，用户可以根据需求加装自动对刀模块，进一步提升换刀后的对位精度。工作台面采用密集孔阵的结构设计，既可以通过专用压块完成PCB基板的装夹固定，也可以搭配真空吸附平台使用，针对厚度0.5mm以下的薄型覆铜板，真空吸附的装夹方式可以避免压块遮挡加工区域，同时防止薄板材受力变形导致的铣削深度不均。

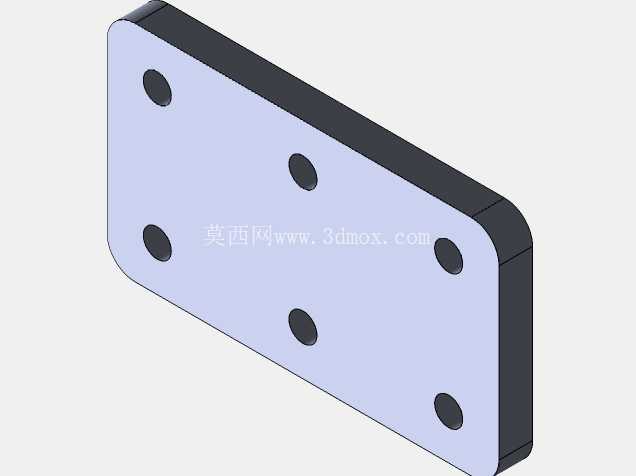

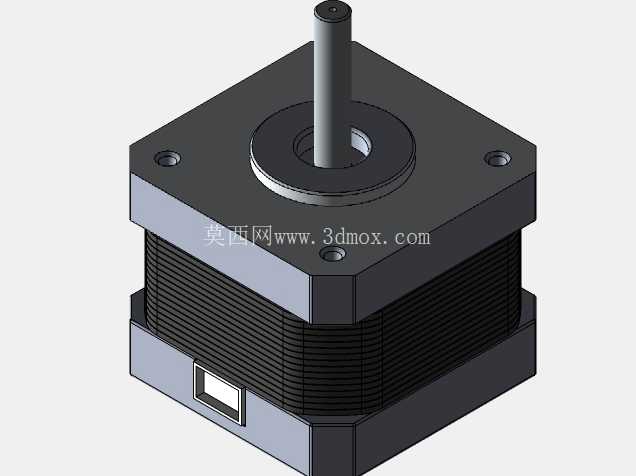

控制部分适配grbl开源控制方案，驱动模块采用与nema标准安装尺寸匹配的步进电机，用户可以根据自身的加工需求调整驱动电流、细分参数，不需要专用的封闭式控制系统，普通PC端的数控加工软件即可完成G代码的传输与加工控制，降低了业余用户的使用门槛。整机的安装边界控制在普通台式设备的尺寸范围内，横向宽度不超过常规工作台的进深，纵向长度预留了操作空间，设备运行时的振动通过底部的减震脚垫传递到工作台面，不会出现整机移位的问题。

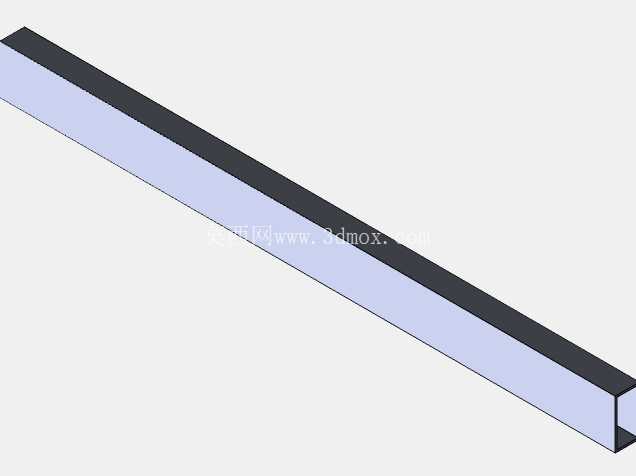

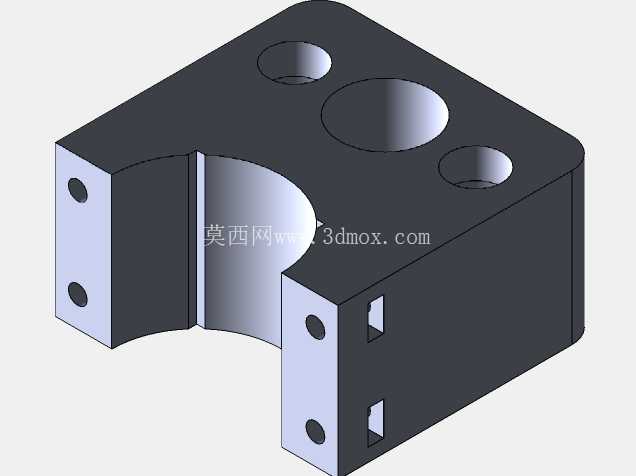

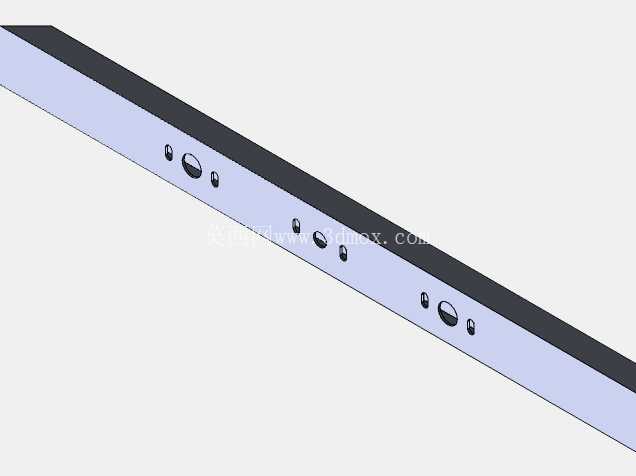

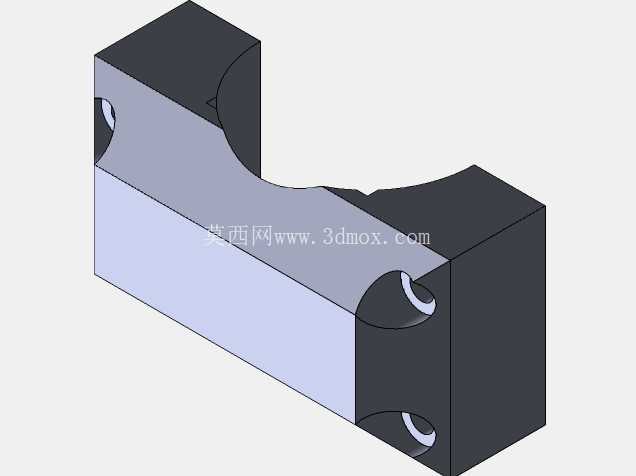

在实际加工场景中，这台设备除了完成PCB的轮廓铣削、走线雕刻之外，还可以完成薄铝板的面板加工、亚克力零件的外形切割、塑料壳体的开孔修边等作业，对于电子研发过程中需要的结构件小批量制作也能适配。设计过程中充分考虑了业余场景的装配难度，所有结构件的安装孔位都做了对位设计，用户自行加工结构件后可以快速完成整机组装，不需要专用的装配工装。走线部分预留了拖链安装位，所有运动部件的线缆都可以通过拖链规整布设，避免长期运动导致的线缆磨损、信号干扰问题。主轴的安装座采用可调式设计，用户可以根据自身需求更换不同功率的主轴，适配不同材料的加工需求，不需要对整体结构做大幅修改。
