Prusa i3 MK2直挤式桌面3D打印设备结构

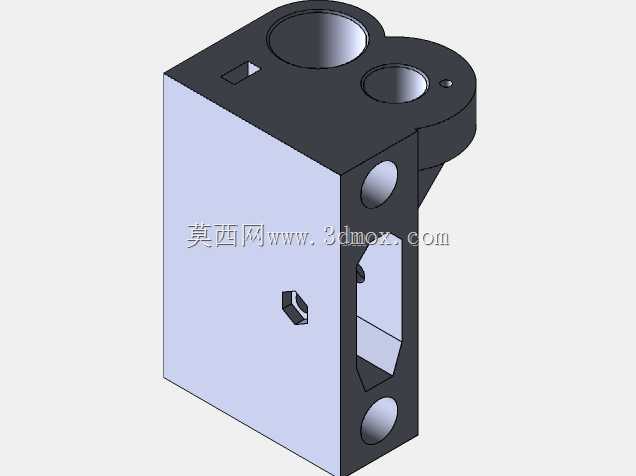

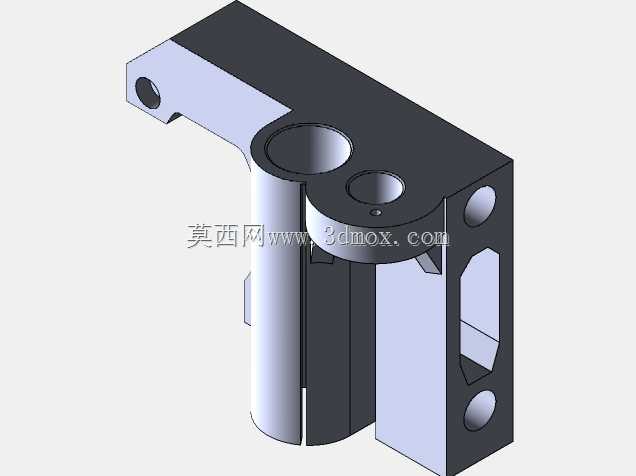

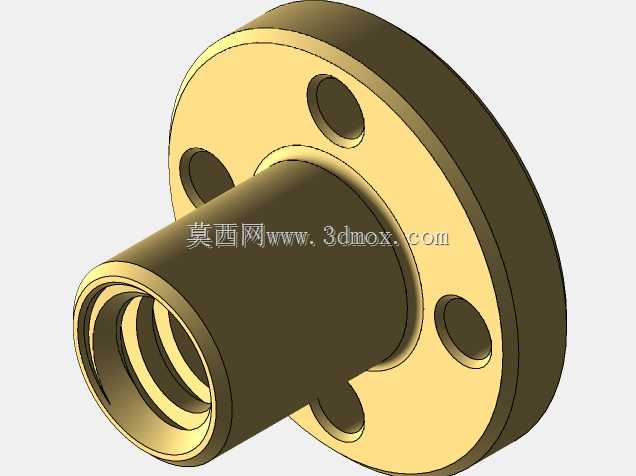

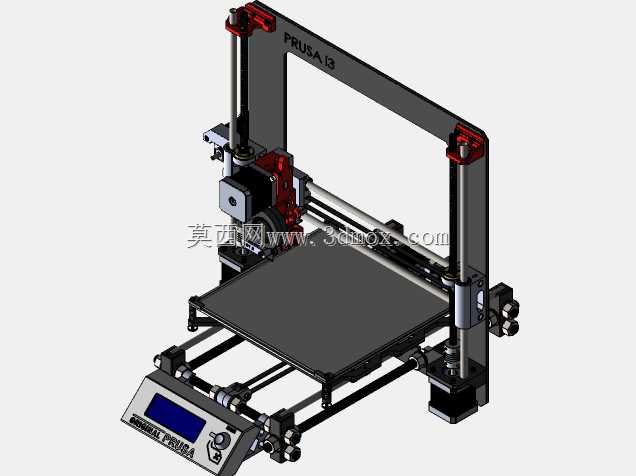

　　从桌面级增材制造的实际落地场景来看，这款直挤构型的FDM设备，主要面向个人创客空间、小型设计工作室、高校创新实验室的小尺寸原型快速制作需求，可覆盖手板样件验证、非标治具小批量制作、创意结构件打样等常见工况，相比远端送丝的同尺寸机型，近程挤出的结构对柔性耗材的适配性更强，打印TPU等软质材料时不会出现送丝迟滞、耗材弯折卡滞的问题。整机成型空间边界为200mm×200mm×170mm，这个尺寸区间刚好覆盖绝大多数消费级创意件、结构验证件的尺寸需求，不会因为成型腔过大造成桌面空间浪费，也不会因为行程不足限制常规零件的打印制作。从结构设计逻辑来看，整机采用经典的Prusa i3龙门式布局，Z轴采用双光杆导向搭配丝杆传动的结构，

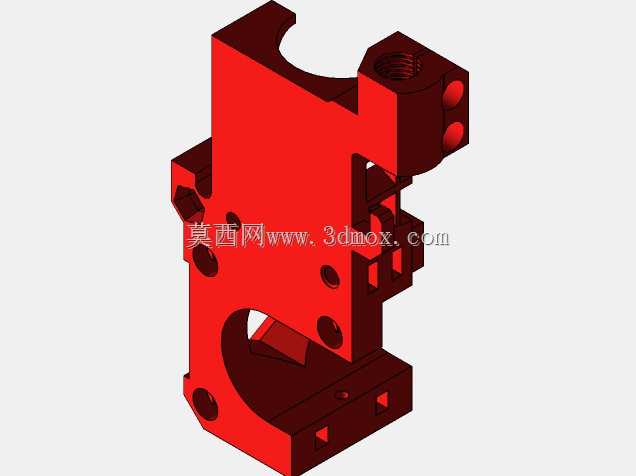

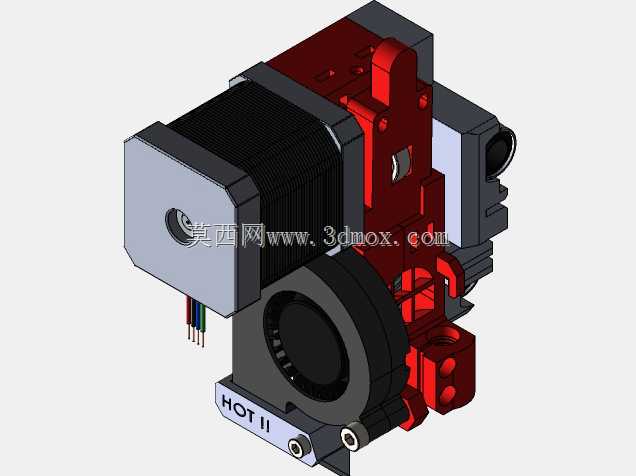

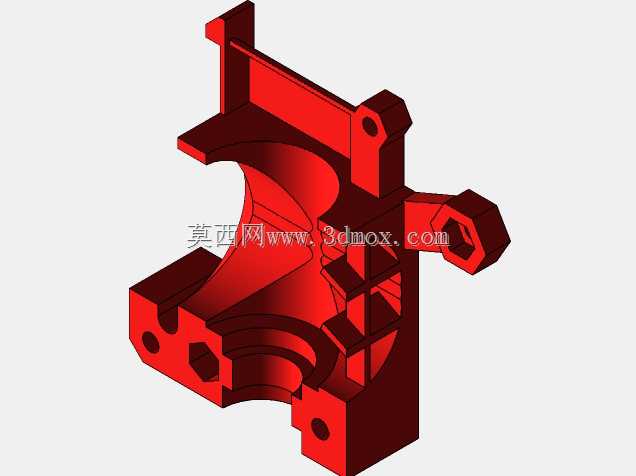

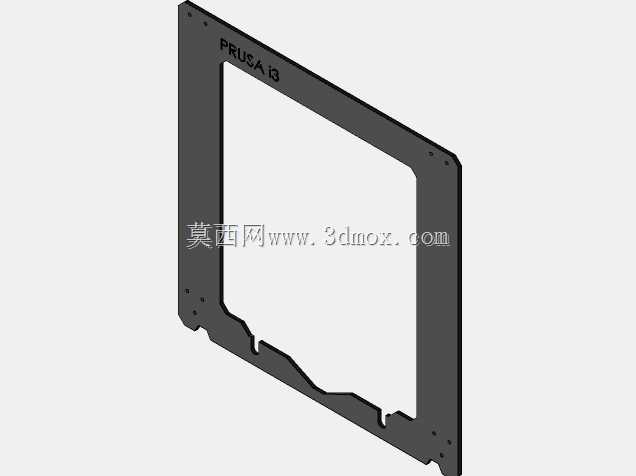

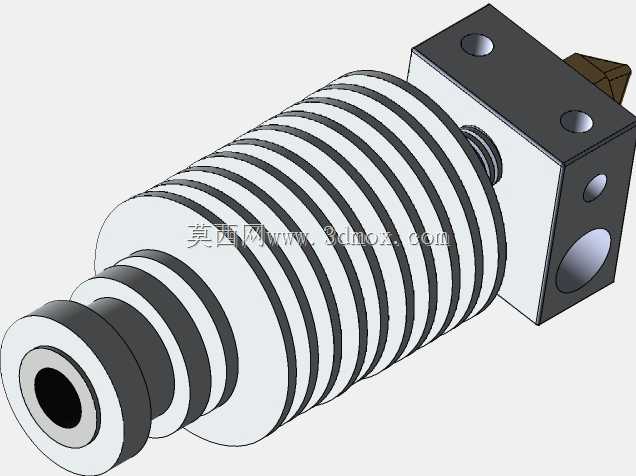

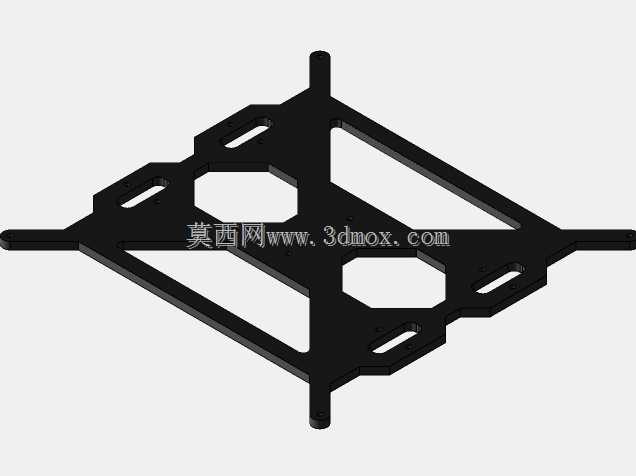

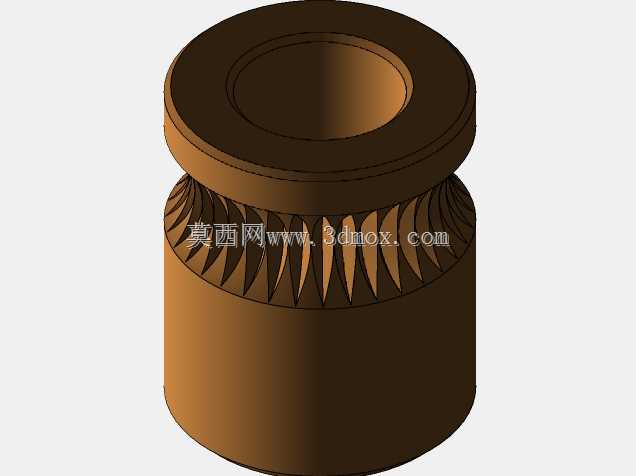

　　两侧的光杆安装座直接固定在立式机架上，X轴运动组件挂载在Z轴滑台上，Y轴运动平台独立布置在机架底部，这种分体式运动布局的优势在于运动惯量分配合理，X轴仅携带挤出头组件做横向移动，Z轴仅做层厚方向的低速升降，Y轴承载打印平台做前后进给，各轴的负载控制在较低区间，运动过程中的振动更小，打印层纹的控制表现更稳定。挤出端采用直接挤压式结构，挤出轮与加热块之间的耗材路径极短，耗材从挤出轮送出后很快进入加热腔熔融，一方面可以降低送丝阻力，提升回抽动作的响应速度，减少打印过程中的拉丝、溢料缺陷，另一方面也降低了远端送丝结构常见的耗材磨损掉屑问题，长时间打印的堵头概率更低。机架部分采用板材拼接式结构，没有采用复杂的一体铸造或焊接机架，

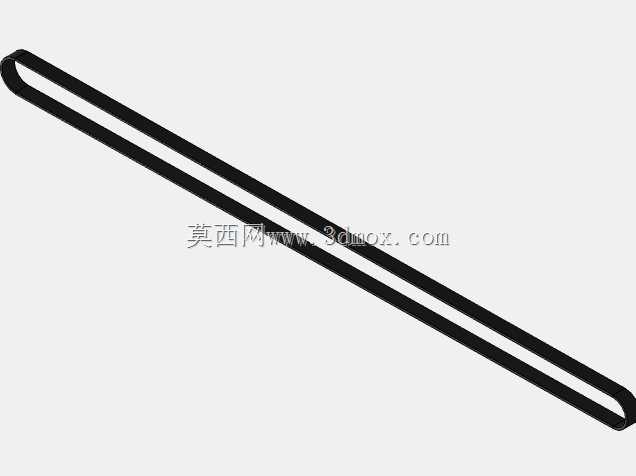

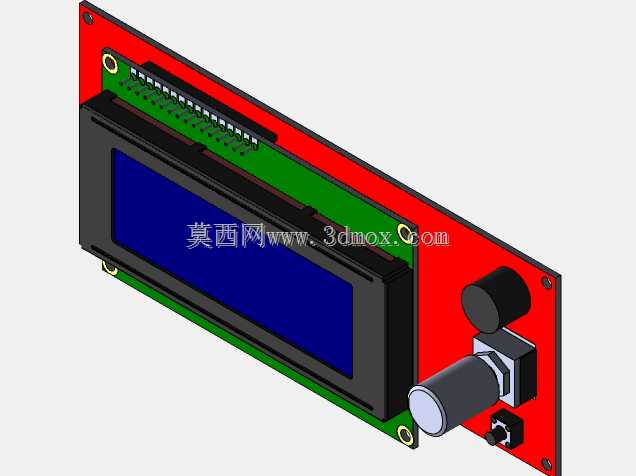

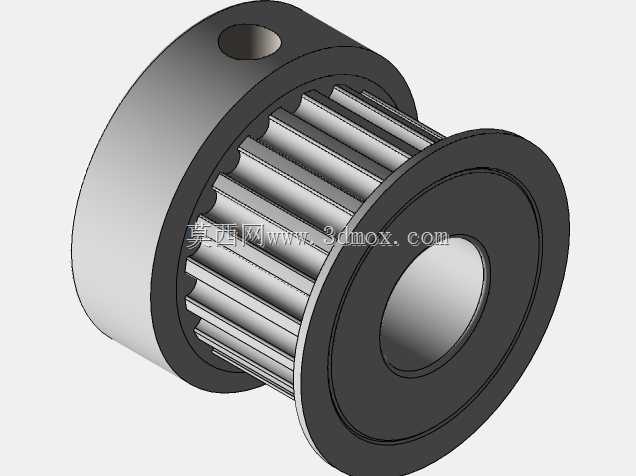

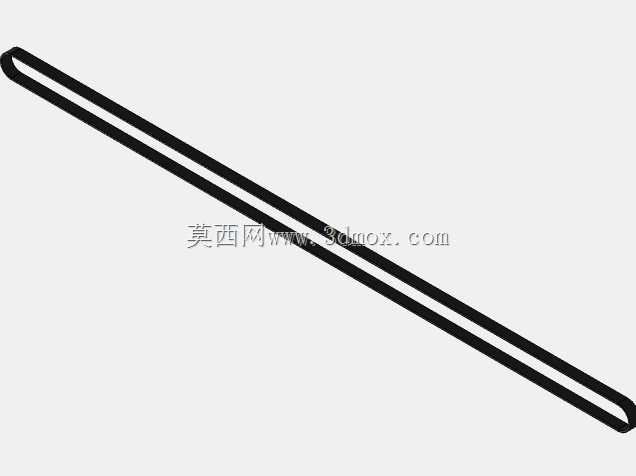

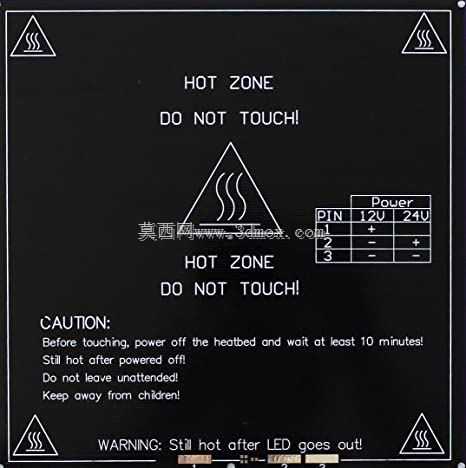

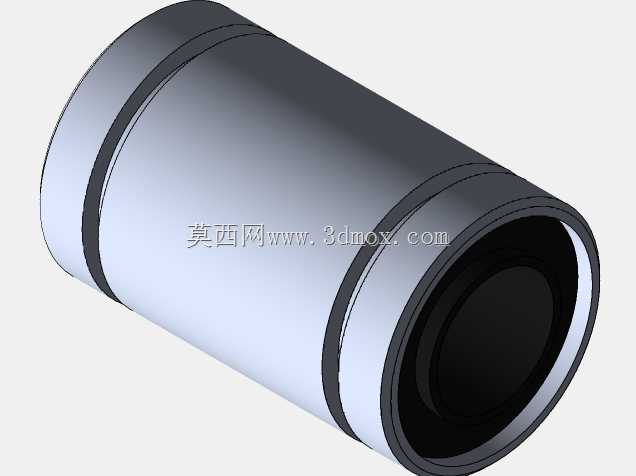

　　加工和装配门槛更低，所有的安装孔位都做了定位基准设计，普通爱好者按照装配流程即可完成整机调校，不需要大型加工设备辅助。运动导向部分，X、Y轴都采用光杆配合直线轴承的导向方案，配合同步带传动，传动间隙控制在合理区间，日常维护只需要定期清洁光杆表面、补充润滑脂即可，维护成本极低。操作交互部分，设备前端集成了带旋钮的液晶控制模块，不需要连接电脑即可完成脱机打印、参数调整、文件选择等操作，控制模块的安装位置刚好在操作人员站立或坐姿时的视线平齐高度，操作时不需要弯腰或侧身查看状态，人机交互的布局符合桌面设备的使用习惯。打印平台采用调平结构设计，配合表面贴附的打印涂层，PLA、ABS、PETG等常见耗材都可以获得足够的首层附着力，

　　打印完成后零件拆卸也比较方便，不需要借助铲刀暴力撬动即可取下成型件。从安装边界来看，整机的占地尺寸略大于成型平台的投影面积，放置在常规1.2米宽的工作台上时，还可以留出足够的空间放置耗材架、工具盒等辅助物品，设备运行时的噪音控制在桌面设备可接受的区间，不会对周边办公环境造成明显的噪音干扰。在结构细节处理上，所有的线束都沿机架型材或光杆座做了固定走线，运动部件的行程范围内没有冗余线束晃动，不会出现运动过程中线束被拉扯、磨损的问题，电气部分的安装座都预留了散热间隙，长时间连续打印时驱动板、电源模块的热量可以及时散出，不会因为积热造成设备故障。整机的模块化程度较高，挤出头、运动滑台、控制模块都可以单独拆卸更换，后期如果需要升级硬件、更换损耗件，不需要对整机结构做大规模拆解，日常维护和升级的便利性较强。
