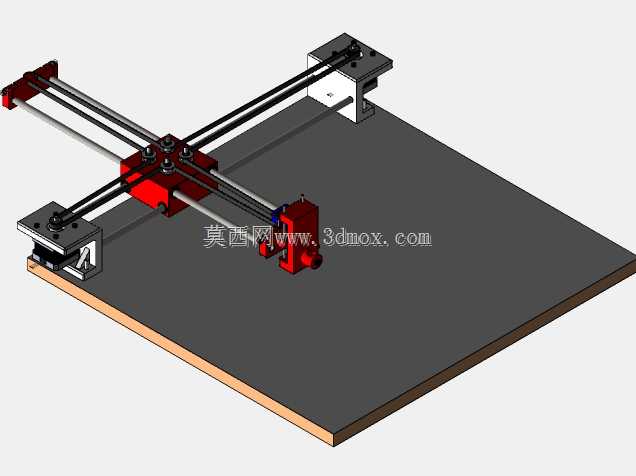

CoreXY结构桌面式XY绘图写字装置

这款CoreXY结构的桌面式XY绘图装置，主要面向桌面级轻量加工与创意制作场景，可适配日常手写笔迹复刻、平面矢量图案绘制、小型板材表面标记打样等实际用途，能够在平整的工作台面上完成预设路径的精准走笔作业，替代人工完成重复性的书写、绘图工作，适合文创手作、教学演示、小型工作室快速打样等场景使用。

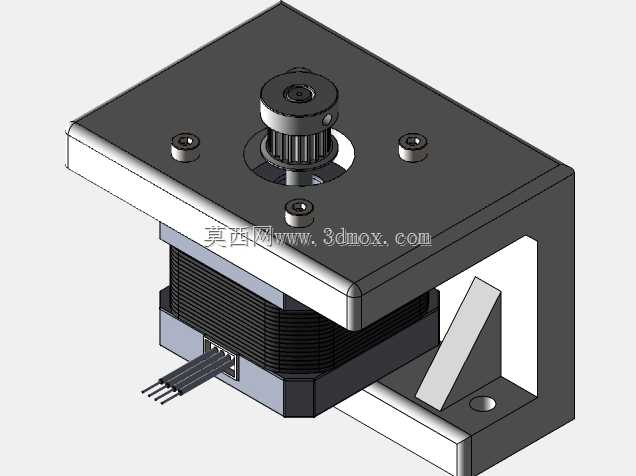

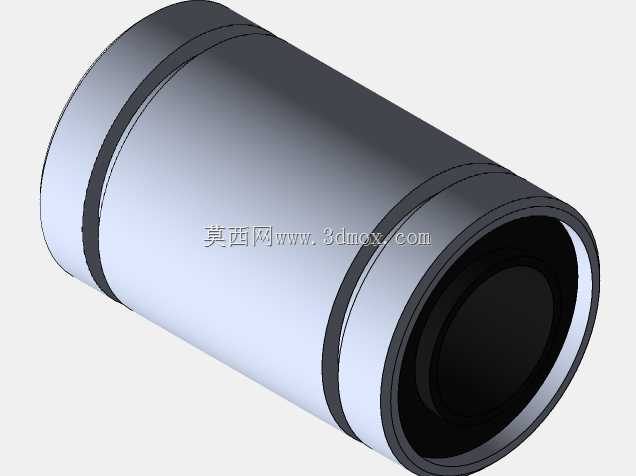

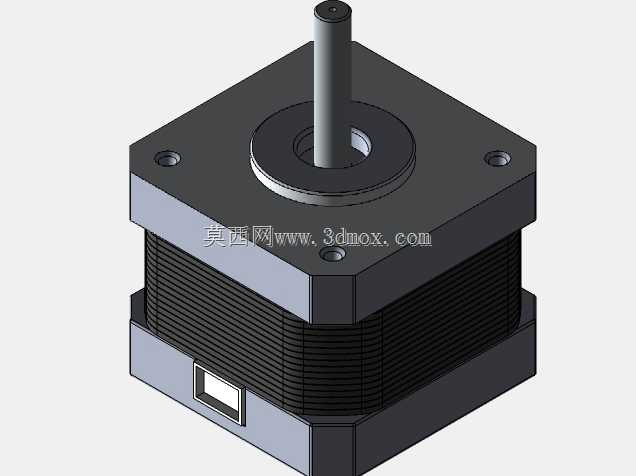

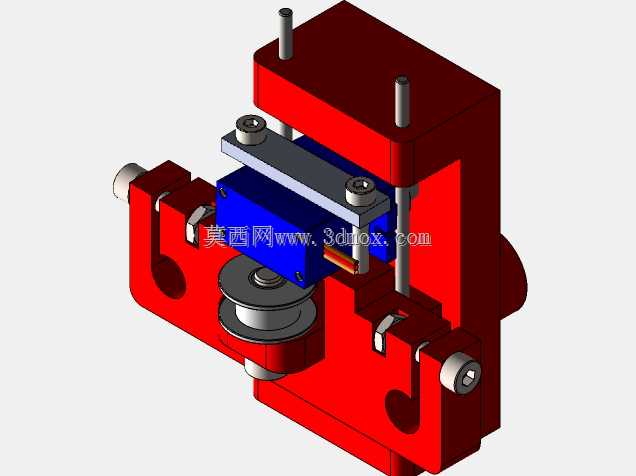

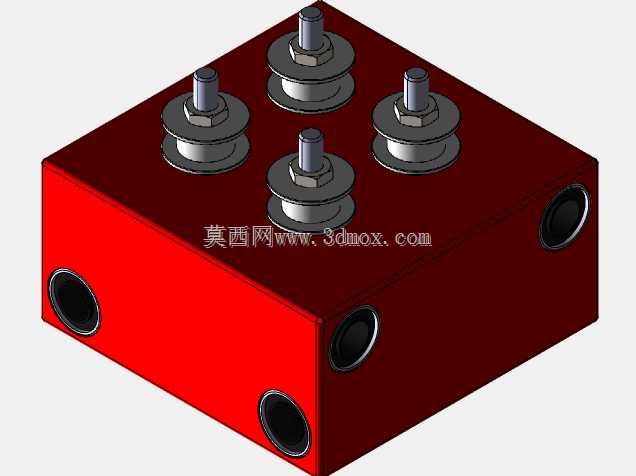

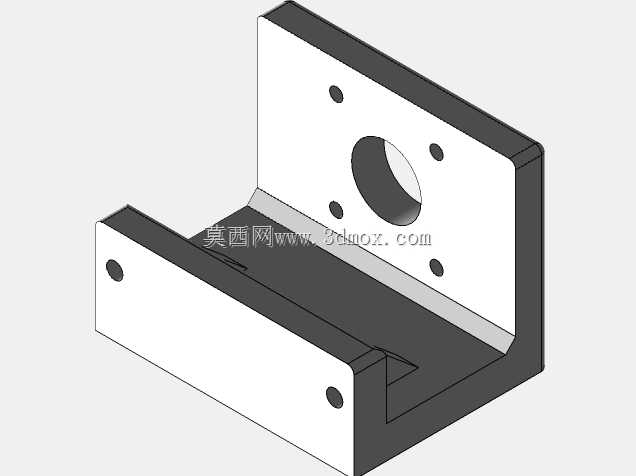

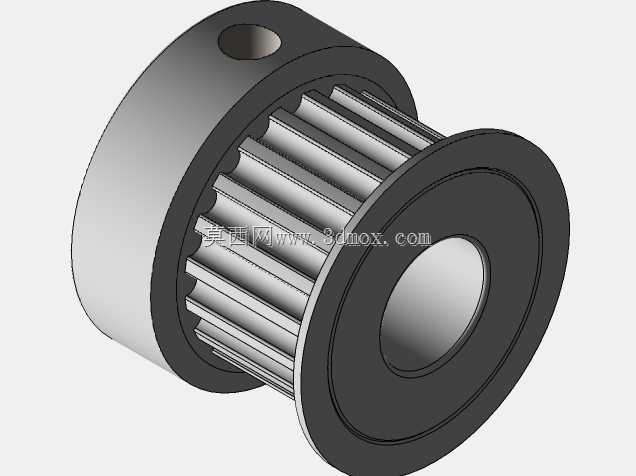

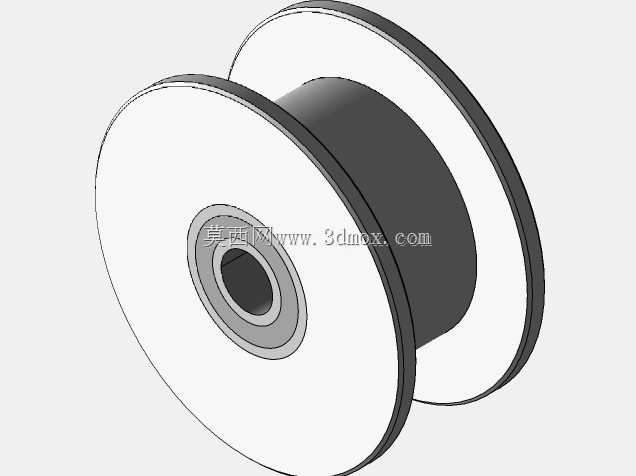

在功能特性上，该装置采用经典CoreXY运动结构，通过两组同步带的协同传动实现绘图头在XY平面内的精准定位，相比传统十字滑台结构，该设计将驱动电机固定在机架端部，有效降低了运动部件的整体重量，能够提升高速运动下的稳定性，减少运动惯性带来的轨迹偏差。装置的运动执行端预留了标准笔具安装位，可适配常见的签字笔、马克笔、刻字笔等多种作业工具，更换便捷，能够满足不同材质表面的书写、绘图需求。机架部分采用光轴作为直线运动导向部件，搭配线性轴承实现顺滑的往复运动，整体框架结构简洁，传动路径清晰，日常维护调整十分方便。

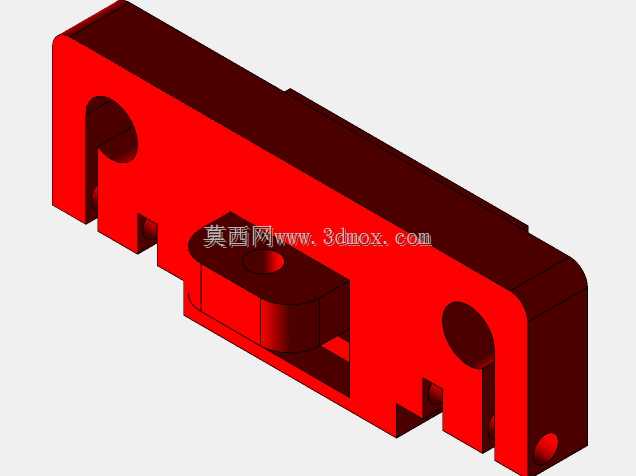

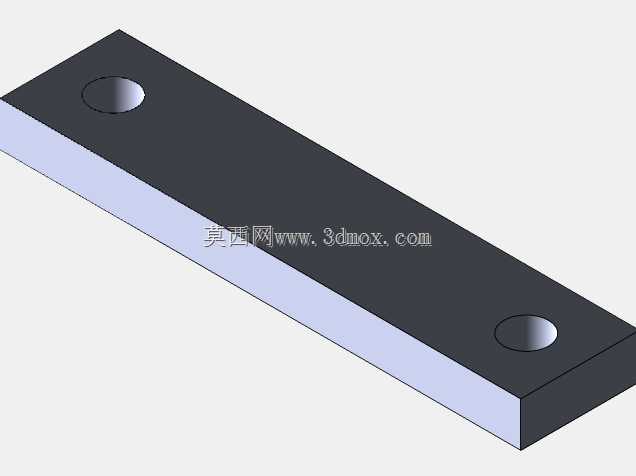

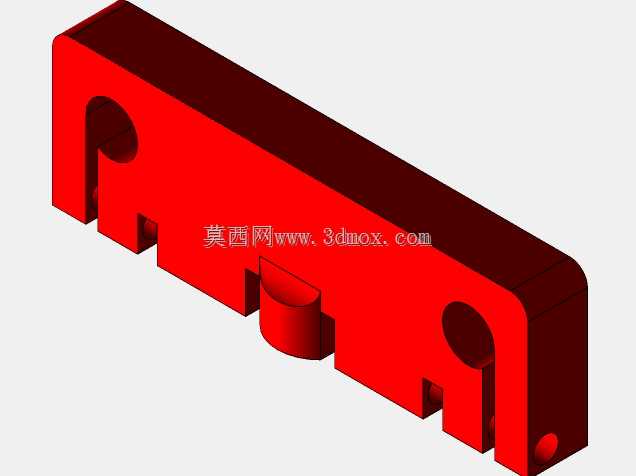

从设计思路来看，该装置优先考虑桌面使用的空间适配性，整体采用扁平化布局，底部安装基板作为整个设备的承载基准，两侧的导向轴支撑座直接固定在基板边缘，最大化压缩了非工作区域的空间占比，有效扩大了有效绘图作业幅面。传动系统的张紧结构集成在端部固定座上，无需额外加装复杂的张紧配件，即可快速调整同步带的张紧度，保证传动精度的同时降低了整体装配难度。走线部分沿导向轴侧边布置，避免运动过程中线缆与传动部件产生干涉，提升长期运行的可靠性。

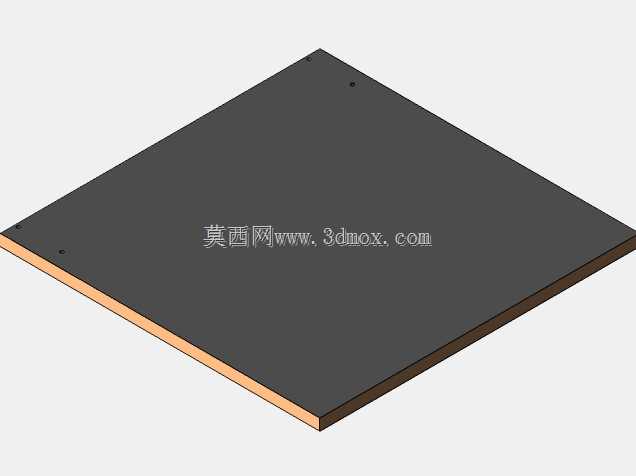

在安装边界与尺寸适配方面，该装置底部基板为标准矩形平板结构，可直接放置在常规桌面、工作台面上使用，无需额外的专用安装支架，设备整体高度较低，重心贴近底部承载面，运行过程中不会出现晃动偏移。有效作业区域覆盖基板中部的大部分平整区域，可适配A3幅面以内的纸张、薄板材、不干胶贴纸等多种加工介质，介质可通过简易夹具固定在基板表面，更换介质操作便捷。设备的运动行程经过优化，在保证足够作业幅面的前提下，控制了整体外形尺寸，能够轻松放置在常规书桌、工作台上，不会占用过多的桌面空间，适合个人工作室、教学实验室等空间有限的场景使用。
