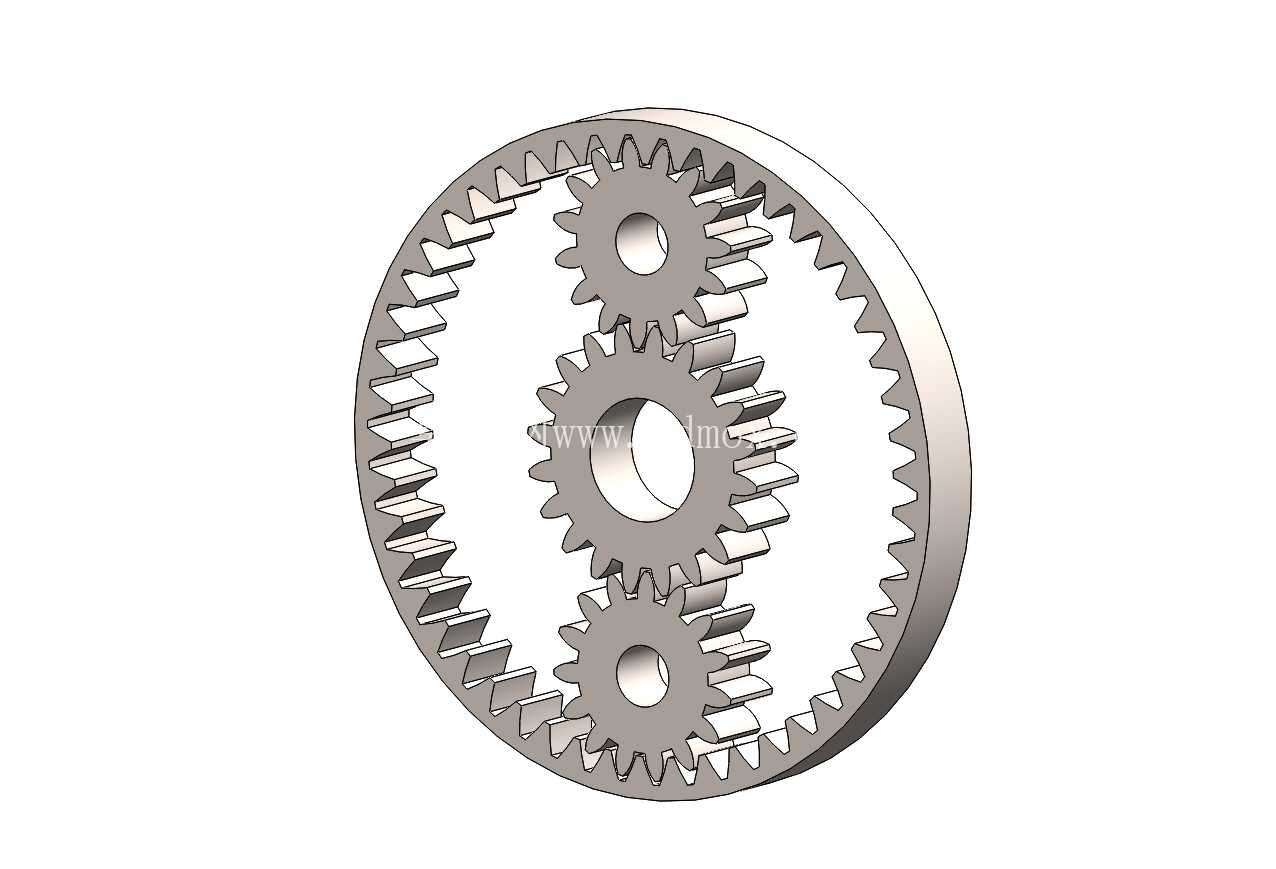

内齿圈组合式行星轮系传动结构

　　这套行星轮系结构在常规同轴减速传动场景里适配性极强，区别于定轴轮系的固定传动路径，它通过内齿圈、太阳轮、多个行星轮的配合，能在极小的轴向空间内实现大传动比输出，目前在工业伺服减速单元、小型工程机械行走驱动、自动化生产线分度转台驱动端都有大量同结构应用。做这套结构建模的时候，最先敲定的是内齿圈的固定安装边界，因为内齿圈作为整个轮系的承载基座，它的外圆安装止口尺寸直接决定了整套传动单元能嵌入的设备腔体大小，建模时特意把内齿圈的齿宽做了比行星轮齿宽大1.2mm的冗余设计，避免加工装配时的轴向错位导致啮合侧隙不均，实际装配时内齿圈通过端面均布的沉头孔与设备壳体锁固，不需要额外做径向定位销，靠止口的过渡配合就能保证同轴度。

　　三个行星轮呈120度均布在太阳轮与内齿圈之间，这种排布方式不是随意设定的，一方面是为了让传动过程中的径向力互相抵消，减少太阳轮输入轴的径向载荷，延长支撑轴承的使用寿命，另一方面三个行星轮同时参与啮合，能把输入扭矩均匀拆分到每个啮合齿面，相比单对齿轮传动，同等模数下能传递的扭矩提升两倍以上，适合安装空间受限但输出扭矩要求高的场合。行星轮的内孔预留了标准滚针轴承的安装位，建模时特意把行星轮内孔与滚针轴承外圈的配合公差按基轴制过渡配合设定，装配时不需要额外加热就能压装，同时行星轮架的行星轮轴安装孔做了同轴度0.02mm的形位公差约束，避免三个行星轮转动时出现卡滞、偏磨的问题。

　　太阳轮作为动力输入端，轴端做了标准平键槽，能直接与伺服电机、步进电机的输出轴对接，不需要额外做联轴器转接，进一步压缩整套传动单元的轴向长度。建模过程中特意校核了所有齿轮的啮合侧隙，把非工作齿面的侧隙控制在0.08-0.12mm之间，既不会因为侧隙太小出现传动卡滞、热胀咬死的问题，也不会因为侧隙太大导致正反转切换时空程过大，满足自动化设备分度定位的精度要求。整个轮系的外形轮廓是规则的圆柱形态，最大外圆就是内齿圈的外圆直径，安装时只需要在设备壳体上加工对应尺寸的圆柱形腔体，把整个轮系嵌入后锁固端面螺丝即可，不需要复杂的调整工序，对装配工人的技术要求更低。

　　在实际工况下，这套轮系可以根据需求切换固定件：如果固定内齿圈，动力从太阳轮输入、行星架输出，就能实现大减速比的减速传动；如果固定行星架，动力从太阳轮输入、内齿圈输出，就能实现小增速比的增速传动；如果固定太阳轮，动力从行星架输入、内齿圈输出，就能实现反向减速传动，适配不同设备的传动路径需求。建模时所有齿轮的齿形都按渐开线标准齿形生成，齿顶高系数、顶隙系数都采用通用标准值，后续加工时不需要定制特殊刀具，用标准齿轮滚刀、插齿刀就能完成所有齿形加工，降低零件的加工成本。行星轮架的结构做了轻量化处理，在不影响结构强度的位置开了减重孔，既降低整套传动单元的自重，也能在齿轮运转时让润滑脂通过减重孔流动到各个啮合齿面，保证润滑均匀，减少长期运转的齿面磨损。需要注意的是，这套结构的安装轴向边界要预留至少3mm的间隙，避免运转时的轴向窜动导致行星轮架与端盖发生摩擦，输入轴的支撑轴承要选用能承受一定径向力的深沟球轴承或者角接触轴承，匹配行星轮系传动时的径向载荷特性。
