多刃螺旋槽硬质合金立铣刀结构设计

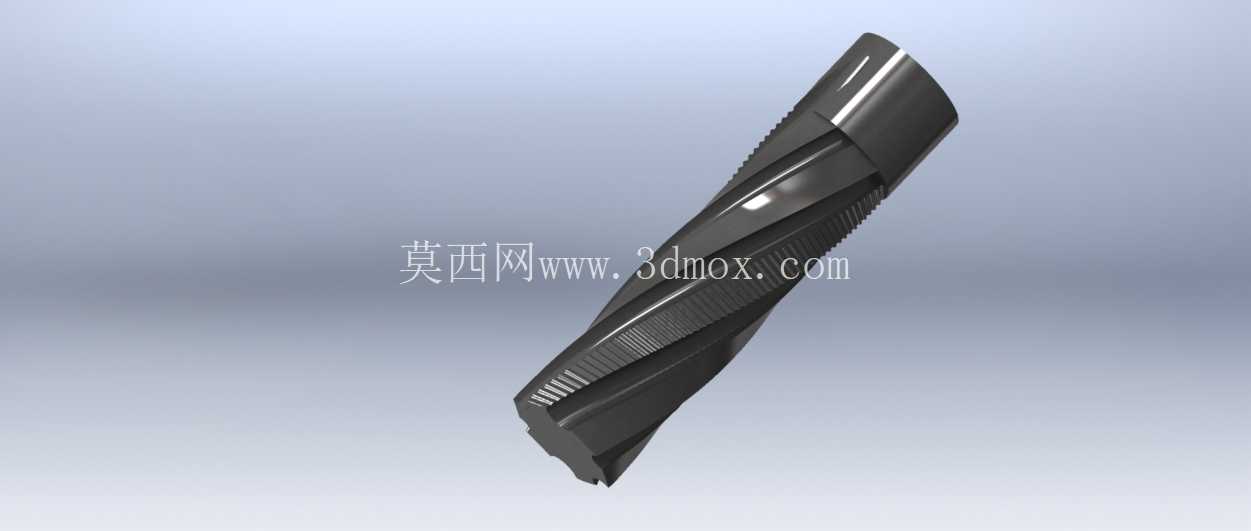

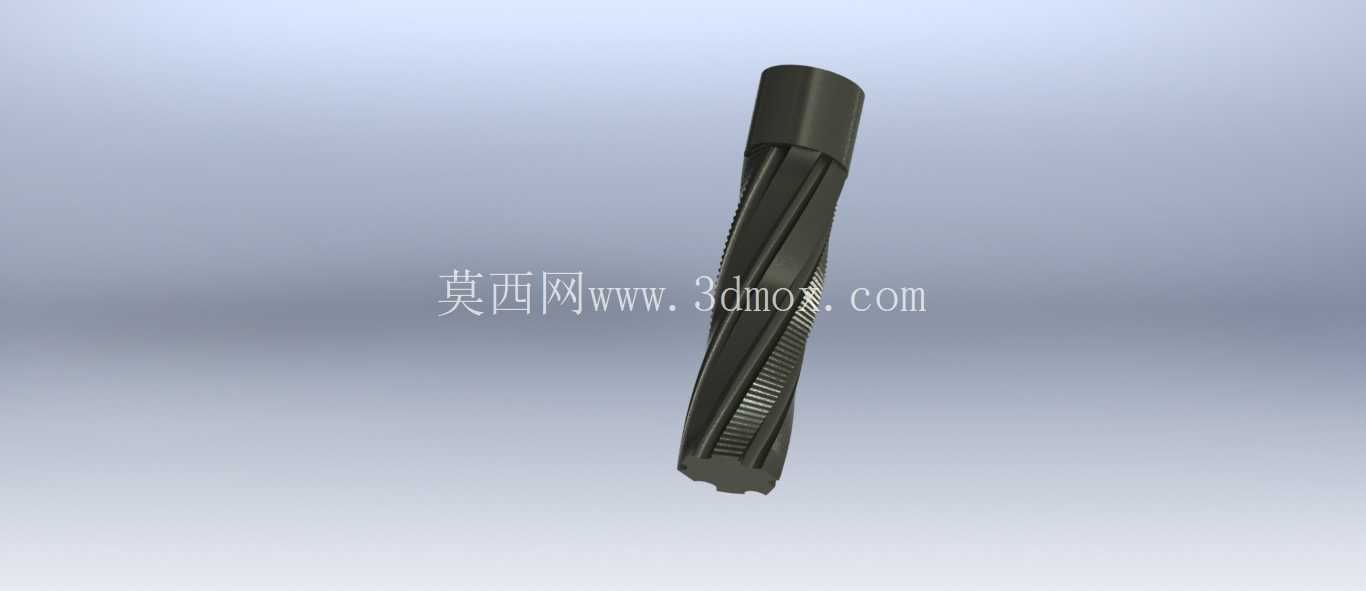

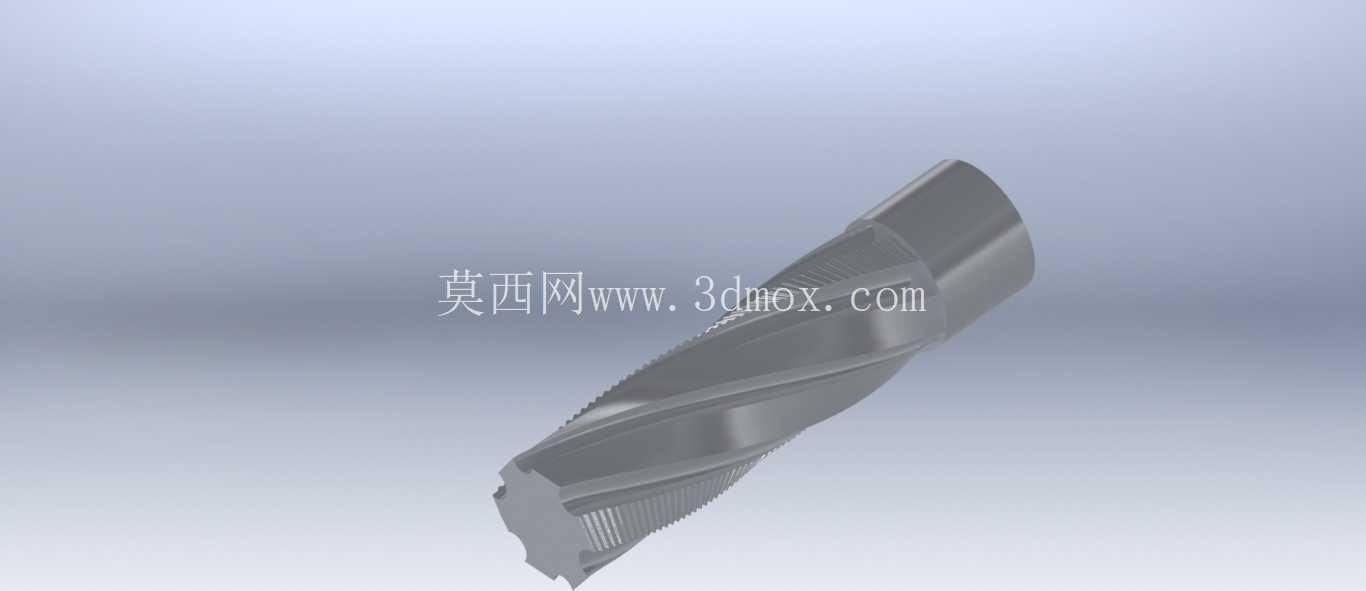

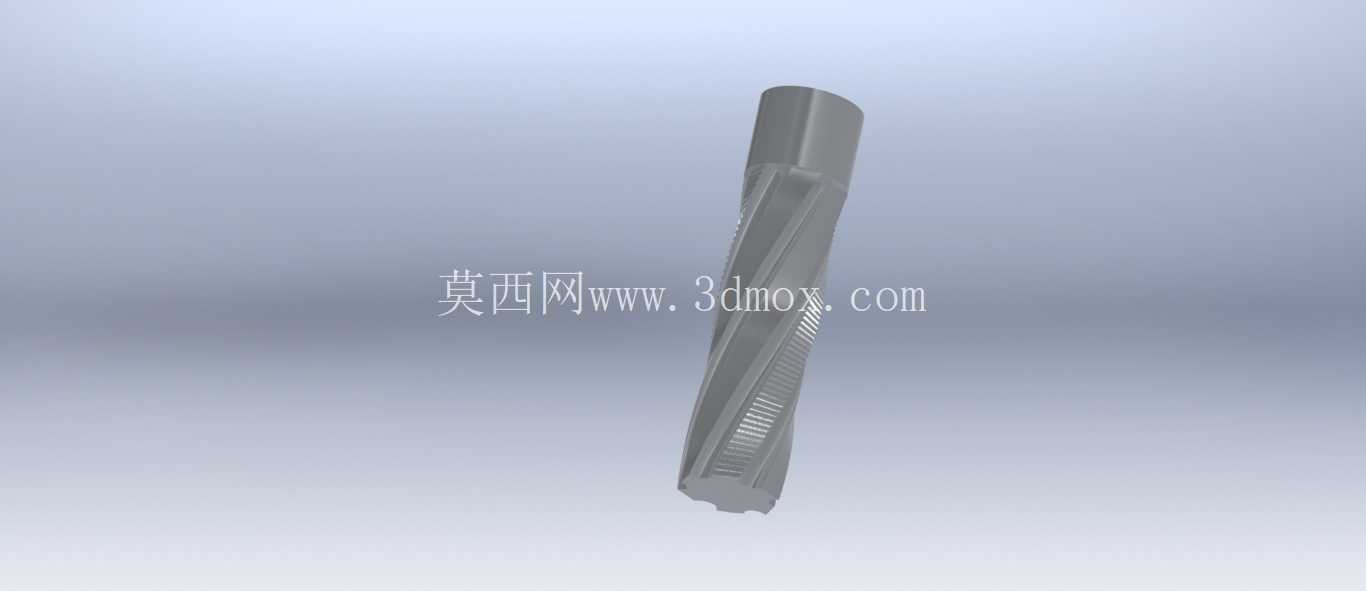

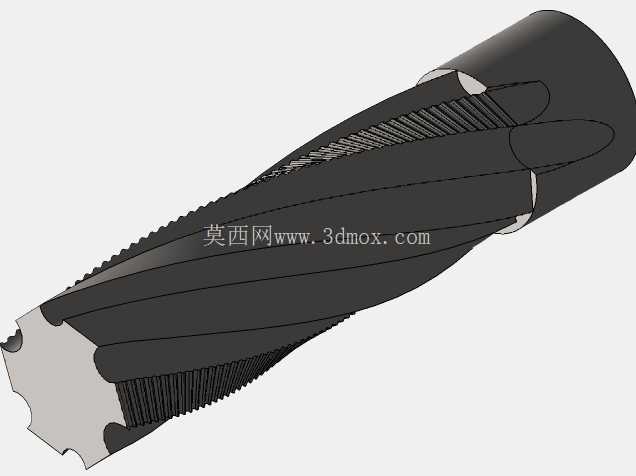

　　在金属切削加工的现场工况里，立铣刀是型腔铣削、轮廓铣削、台阶面加工环节绕不开的核心消耗类刀具，不管是普通立式铣床的手动进给作业，还是加工中心的多轴联动高速切削，这类刀具的结构合理性直接决定了加工效率、工件表面质量以及换刀频次。这款立铣刀采用多螺旋槽的结构设计，螺旋升角经过切削力仿真优化，在切削过程中可以让切屑顺着螺旋槽顺畅排出，避免切屑缠绕刀体刮伤已加工表面，同时大螺旋角的设计能让切削刃逐步切入工件，降低断续切削带来的冲击载荷，延长刀具的连续切削时长。

　　刀体的夹持段采用直柄结构，适配市面上绝大多数标准弹簧夹头、液压刀柄以及热缩刀柄，夹持直径公差控制在h6级别，装夹后径向跳动量可以控制在0.005mm以内，能够满足高速精加工的跳动要求，不会因为装夹偏差导致刃口崩损或者加工面出现振纹。切削刃部分采用等导程设计，刃口经过钝化处理，在粗加工工况下可以承受较大的背吃刀量，每齿进给量可以根据加工材质调整到0.1-0.3mm区间，加工钢件时线速度可以稳定在120-180m/min；精加工时刃口的锋利度可以保证加工表面粗糙度达到Ra1.6以下，不需要后续额外的抛光工序。

　　从设计思路来看，这款刀具的槽型采用宽槽窄刃的配比，排屑槽的容积足够容纳大进给量下产生的切屑，同时芯厚保持在刀体直径的60%左右，既保证了刀体的刚性，避免长悬伸加工时出现让刀现象，又不会因为芯厚过大挤占排屑空间。刀体的端部设计有端刃过中心结构，可以直接进行轴向钻削下刀，不需要提前预钻工艺孔，在型腔加工的开粗环节可以直接采用斜向下刀或者螺旋下刀的方式，减少辅助工序的时间。在实际应用场景中，这款刀具可以覆盖普通碳钢、合金钢、铸铁以及部分有色金属的加工需求，粗加工时可以采用大切深快进给的参数快速去除毛坯余量，半精加工和精加工时通过调整转速进给参数，配合合适的切削液，可以完成模具型腔、机械零件结构面、焊接件飞边等多种加工任务。

　　安装时需要注意刀柄的清洁，避免刀柄内壁或者刀柄表面附着铁屑、油污导致装夹精度下降，悬伸长度尽量控制在刀径的4倍以内，如果需要长悬伸加工，要适当降低切削参数，避免刀体振颤导致崩刃。刀具的刃带宽度设计在0.1-0.2mm之间，既可以起到导向修光的作用，又不会因为刃带过宽增加切削摩擦力，导致加工过程中切削温度过高，加剧刀具磨损。在切削难加工材料比如不锈钢、高温合金时，可以适当降低切削线速度，配合内冷通道的切削液输送，直接将切削液喷射到切削区域，降低刃口温度，减缓刀具的月牙洼磨损速度。
