在常规的中小型机械传动系统里,多槽滑轮的应用场景覆盖了轻工输送、小型机床进给、农用机具动力传递等多个领域,这类零件的核心作用是通过多根三角带的配合,在中心距固定的两轴之间传递扭矩,相比单槽带轮,多槽结构能在不增大带轮外径的前提下提升传动功率上限,同时降低单根皮带的负载,延长传动带的更换周期。这款TV-16滑轮的设计首先围绕安装边界展开,中心轴孔采用带键槽的通孔结构,键槽尺寸匹配标准平键公差,装配时可直接与对应直径的传动轴配合,通过键连接传递扭矩,避免带轮与轴之间出现打滑空转的问题,轴孔的倒角处理充分考虑了装配便利性,安装时无需额外修磨孔口即可顺利推入轴端。

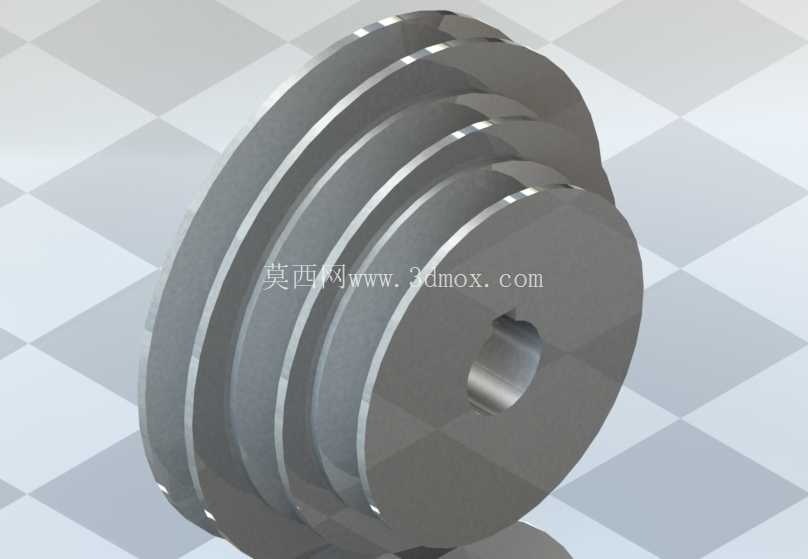

从外形结构来看,带轮设置了四道平行的轮槽,轮槽的截面角度严格匹配对应型号三角带的楔角,槽底留有合理的间隙,避免三角带工作时与槽底发生硬摩擦,同时轮槽的侧壁粗糙度控制在合理范围,既保证足够的摩擦力传递动力,又不会过快磨损皮带侧面。轮体的辐板部分采用等厚圆盘结构,没有多余的减重孔设计,这种结构虽然重量略高于辐条式带轮,但加工工艺更简单,铸造时的成品率更高,同时运转时的动平衡更容易保证,适合转速在每分钟1500转以下的传动场景,不会因为辐板的不对称结构产生额外的振动。轮缘的两端设置了高出轮槽的挡边,可防止传动带在运转过程中因为轴系平行度误差出现脱槽的问题,挡边的圆角过渡处理避免了应力集中,在长期承受皮带侧向压力时不会出现挡边断裂的情况。
设计过程中首先确定的是传动比对应的带轮基准直径,这个直径直接决定了传动系统的转速匹配,在基准直径确定后,轮槽的间距按照标准带轮的中心距要求设置,保证多根皮带工作时互不干扰,每根皮带的张紧行程都能保持一致,避免出现单根皮带过载的情况。轮体的轴向尺寸根据轮槽数量和挡边厚度计算得出,安装时需要保证带轮的端面与传动轴的轴线垂直,垂直度公差控制在合理范围内,否则会加剧皮带的偏磨,缩短使用寿命。在实际选型应用时,需要先确认传动系统的额定功率、输入转速、传动比三个核心参数,再匹配对应槽数的带轮,这款四槽结构的TV-16滑轮适合传递中等功率的动力,在小型粮食加工设备、台式钻床的主轴传动、包装线的输送辊驱动等场景都能适用。安装时要注意两带轮的轮槽中心对正,偏差不能超过允许范围,否则会导致皮带快速磨损,同时张紧力的调整要适中,过紧会加大轴和轴承的径向负载,过松则会出现打滑丢转的问题。从建模角度来看,这个零件的特征构建逻辑清晰,首先通过旋转特征生成带轮的基本轮廓,再通过拉伸切除生成键槽,最后对所有锐边进行倒圆角处理,建模过程中需要注意轮槽的截面尺寸精度,因为这部分尺寸直接影响和传动带的配合效果,如果槽角偏差过大,会导致皮带和轮槽的接触面积不足,传动效率下降,严重时还会出现皮带过早开裂的问题。
另外轮体的各部分同轴度要求也需要在建模时明确标注,尤其是轴孔和轮缘外圆的同轴度,这个公差直接影响带轮运转时的径向跳动量,如果跳动过大,会导致传动过程中皮带反复松紧,产生振动和噪音。在铸造工艺性方面,这款带轮的结构没有复杂的内腔,所有壁厚保持均匀,不会出现铸造时的缩孔缺陷,拔模斜度设置合理,适合采用砂型铸造批量生产,后续仅需要对轴孔、轮槽、端面进行少量机加工即可达到使用要求,加工成本较低,适合作为通用传动备件批量储备。日常维护时,只需要定期检查皮带的张紧度和磨损情况,不需要对带轮本身进行特殊保养,正常工况下带轮的使用寿命远长于传动带,属于传动系统里的耐用零部件。
- 上一篇:商用双立柱多功能引体向上训练器械结构
- 下一篇:重载滚轮式直线滑动承载模组结构
- 全部评论(0)
- 模板大小: 846.18 KB
- 售价:5金币
- 下载次数: 302
- 系统要求: STEP / IGES,SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
