办公省力型订书机结构设计三维数模

　　日常办公场景里，订书机是桌面高频使用的装订器具，核心作用是将多页纸张通过金属订书钉完成铆接固定，替代传统胶水、回形针的临时固定方式，实现文档资料的长期规整装订，适配行政办公、学生课业整理、小型文印门店的常规装订需求，常规装订厚度覆盖2到20页普通70g复印纸，满足绝大多数日常文档装订场景。这款订书机的结构设计采用杠杆增力的传动逻辑，没有采用复杂曲面造型，整体以规则拉伸、切除特征完成所有零件建模，每个零件的装配边界都做了明确的干涉校验，铰接位置的销轴配合间隙控制在0.1mm以内，既保证开合动作的顺畅度，又不会出现旷量晃动的问题。

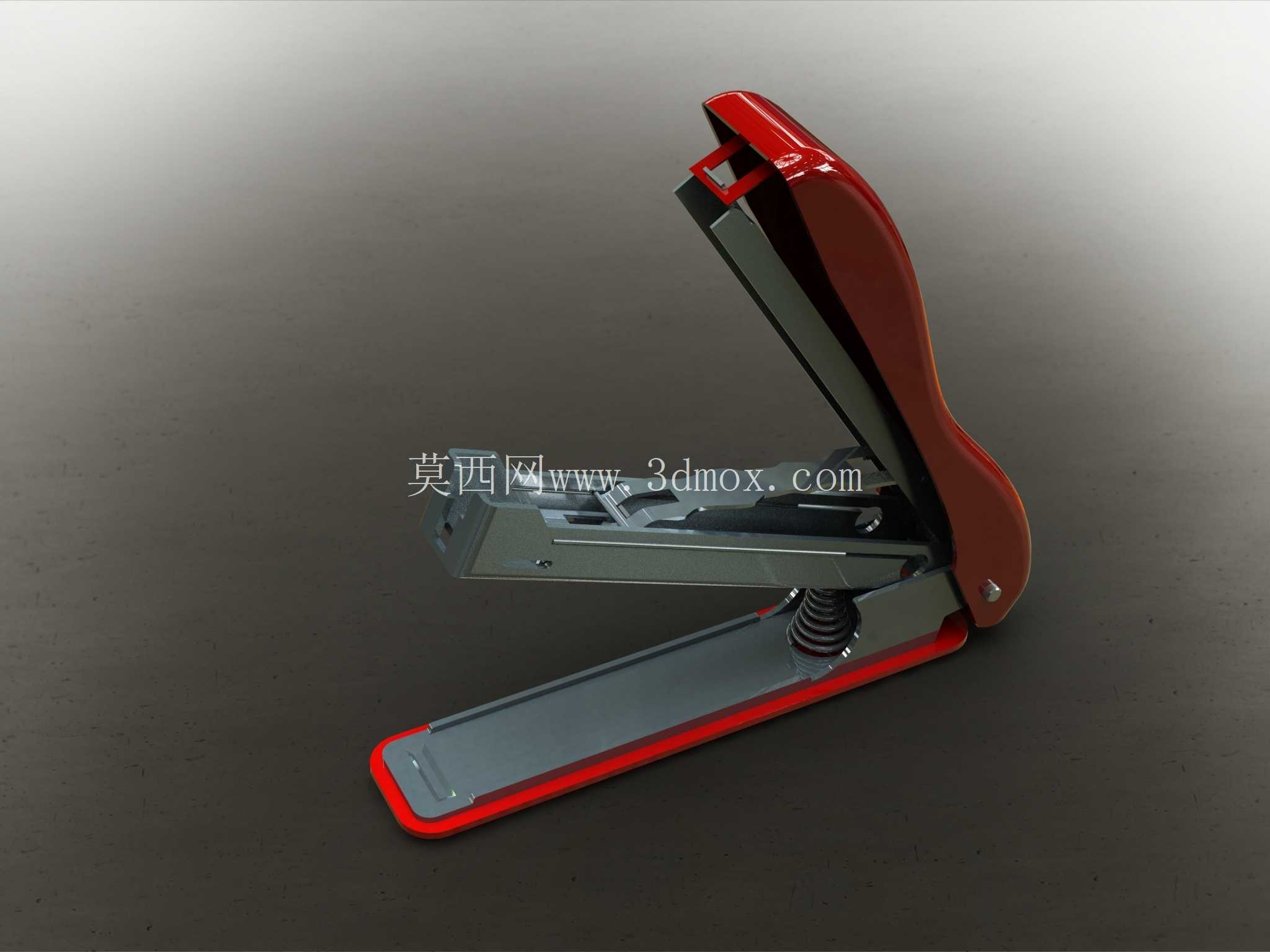

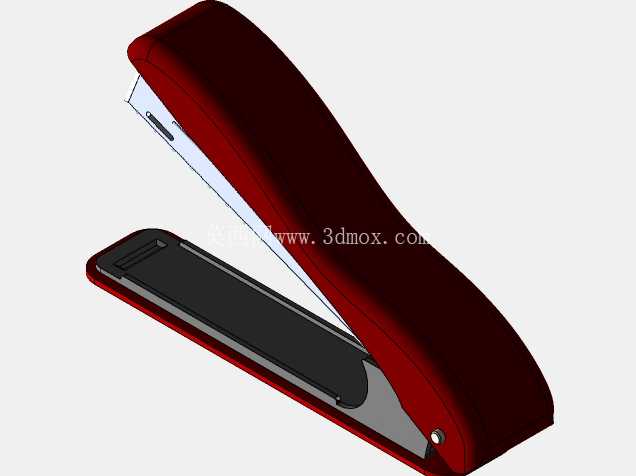

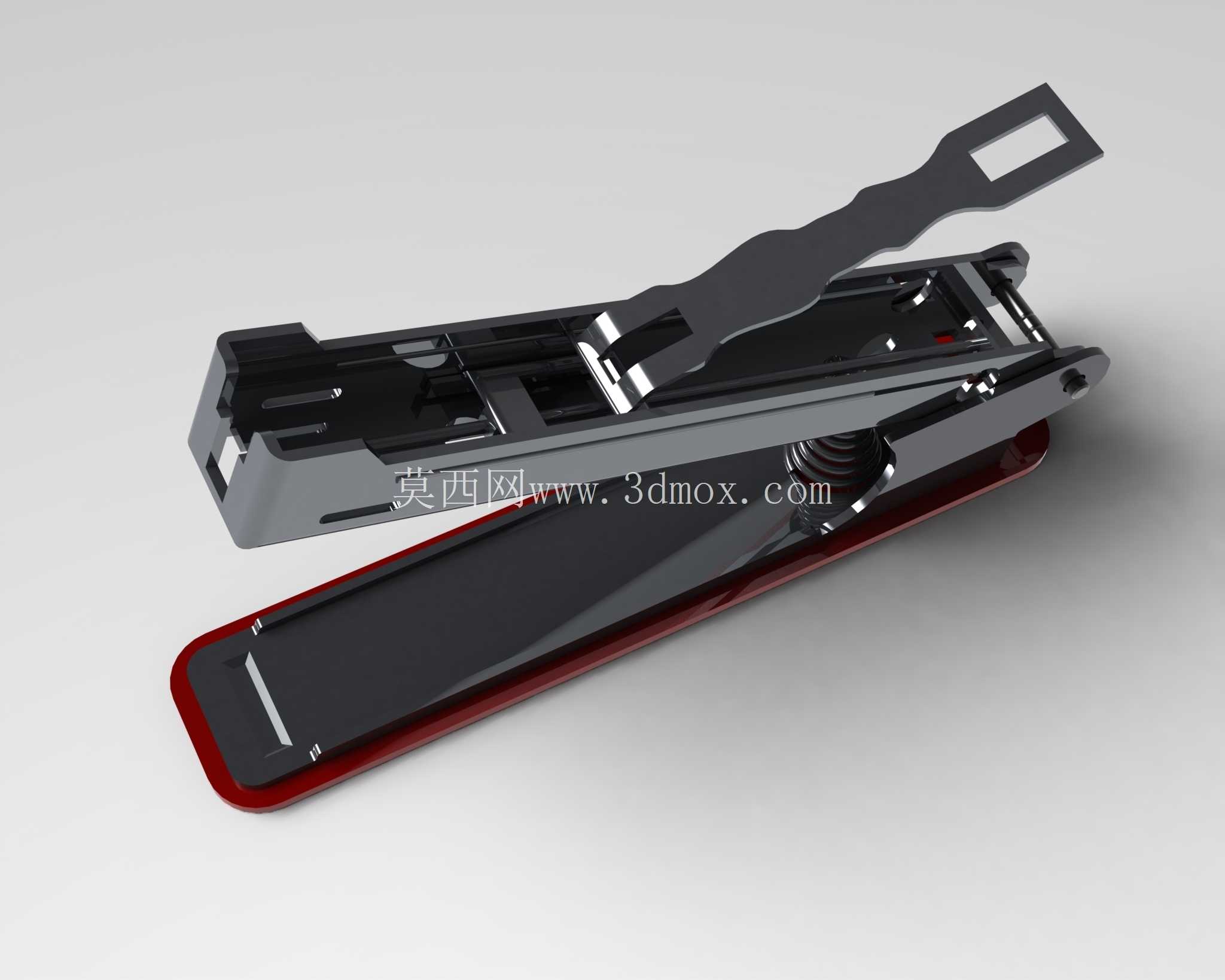

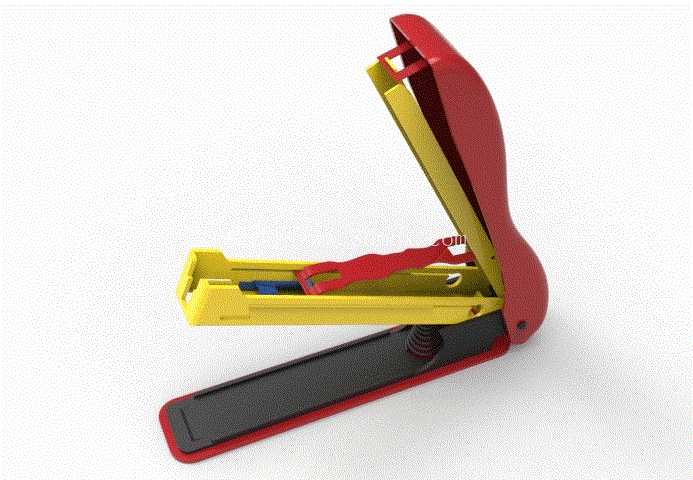

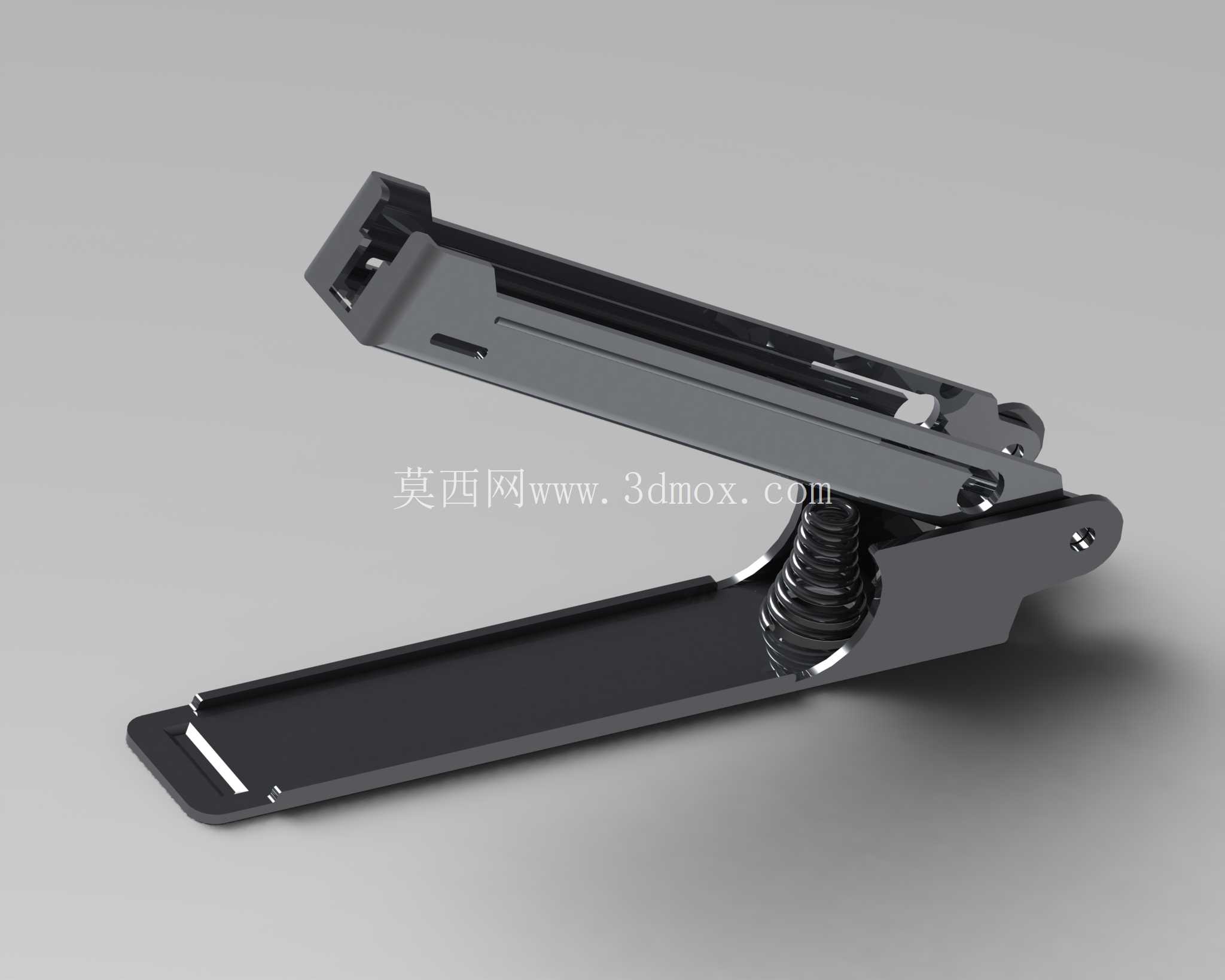

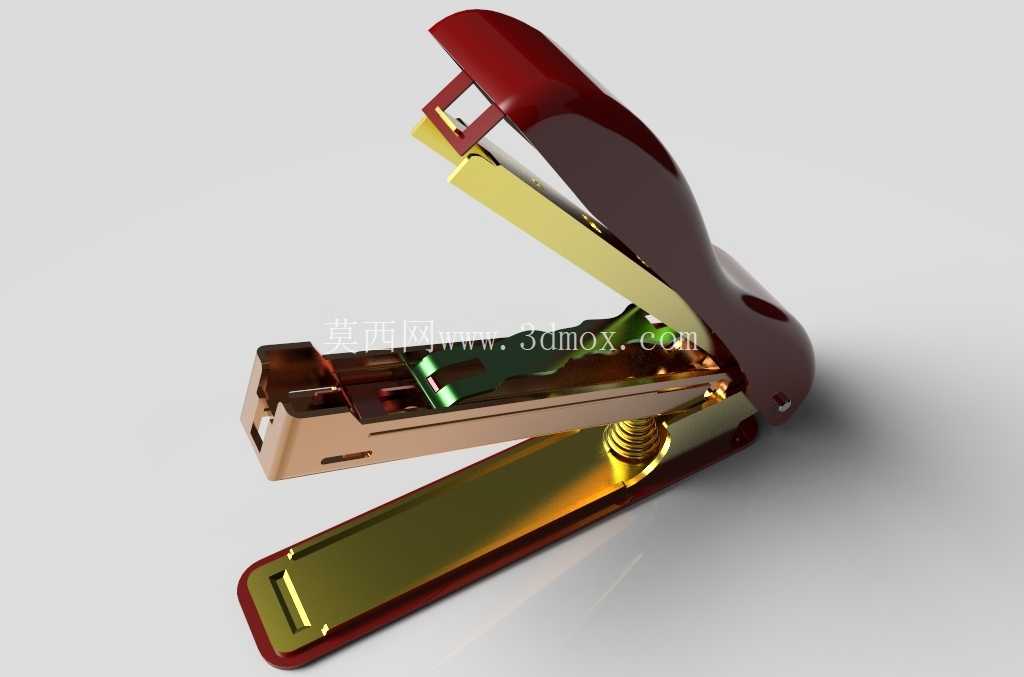

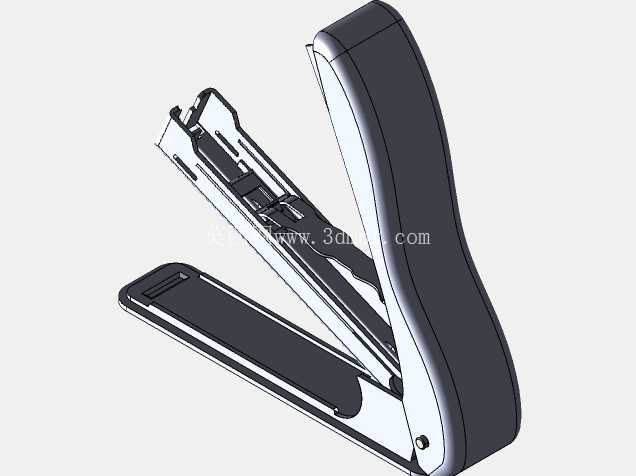

　　从结构拆分来看，整机分为上压盖、钉槽组件、底座、复位弹簧、压钉片几个核心模块，上压盖采用弧形 ergonomic 轮廓，贴合手掌按压的施力角度，相比传统平直压盖能降低30%左右的按压力度，长时间连续装订也不容易出现手部酸胀的问题；钉槽组件采用滑槽式结构，订书钉的推送依靠内置的弹性推片完成，推片的滑动行程刚好匹配标准订书钉的排装长度，换钉时只需要抬起上压盖就能拉出钉槽，操作逻辑符合大众使用习惯，不需要额外的解锁操作。底座部分设置了橡胶防滑垫，增大与桌面的摩擦力，按压装订时不会出现底座滑移的问题，底座的出钉位置做了两种装订模式的切换结构，既可以实现常规的内弯永久装订，也可以切换为外弯临时装订，满足不同场景的装订需求。复位弹簧布置在铰接支点附近，弹簧的预紧力经过调校，松开压盖后能自动回弹到最大开合位置，不会出现卡滞或者回弹无力的情况，弹簧的线径、中径、有效圈数都按照常规按压行程做了匹配，疲劳寿命满足万次以上的开合使用要求。设计过程中优先考虑零件的加工工艺性，所有钣金类零件都采用等壁厚设计，壁厚统一为1.2mm，适配常规冲压加工的工艺要求，不需要特殊的成型模具，塑料材质的上压盖和底座零件脱模斜度统一取1.5度，没有倒扣结构，简化模具结构降低开模成本。

　　装配关系上，所有铰接位置都采用同轴心配合，钉槽的滑动配合采用间隙配合，公差带选取H8/g7，保证滑动顺畅无卡涩，压钉片的运动轨迹做了运动仿真校验，确保压钉时刚好对准钉槽的出钉口，不会出现偏钉、卡钉的问题。外形尺寸方面，整机长度控制在160mm左右，宽度40mm，闭合状态高度60mm，完全适配常规桌面文具的摆放空间，不会占用过多桌面位置，重量控制在150g左右，拿取轻便，单手就能完成全部装订操作。从实际使用的可靠性角度，所有受力位置都做了圆角过渡，避免应力集中导致的零件断裂，压盖与底座的铰接位置做了翻边加强，提升铰接位置的结构强度，即使频繁施力按压也不会出现铰接孔开裂的问题。

　　钉槽的出口位置做了收口导向，保证订书钉送出时姿态端正，不会出现歪钉导致的装订失败，推钉片的前端做了与订书钉端面匹配的卡槽，推送过程中不会出现订书钉翘起、错位的问题。这款结构设计没有冗余的复杂零件，全部采用常规的机械结构实现装订功能，零件数量少，装配工序简单，适合批量生产制造，同时兼顾使用手感与装订可靠性，不管是日常办公使用还是作为机械结构教学的案例，都具备很高的参考价值，建模过程中每一个特征的参数都可以直接编辑调整，方便后续根据不同的装订需求修改尺寸，比如加长钉槽适配厚层装订，或者调整杠杆比例进一步降低按压力度，拓展不同的产品型号。
