滚动式重力驱动轮盘结构创意装置

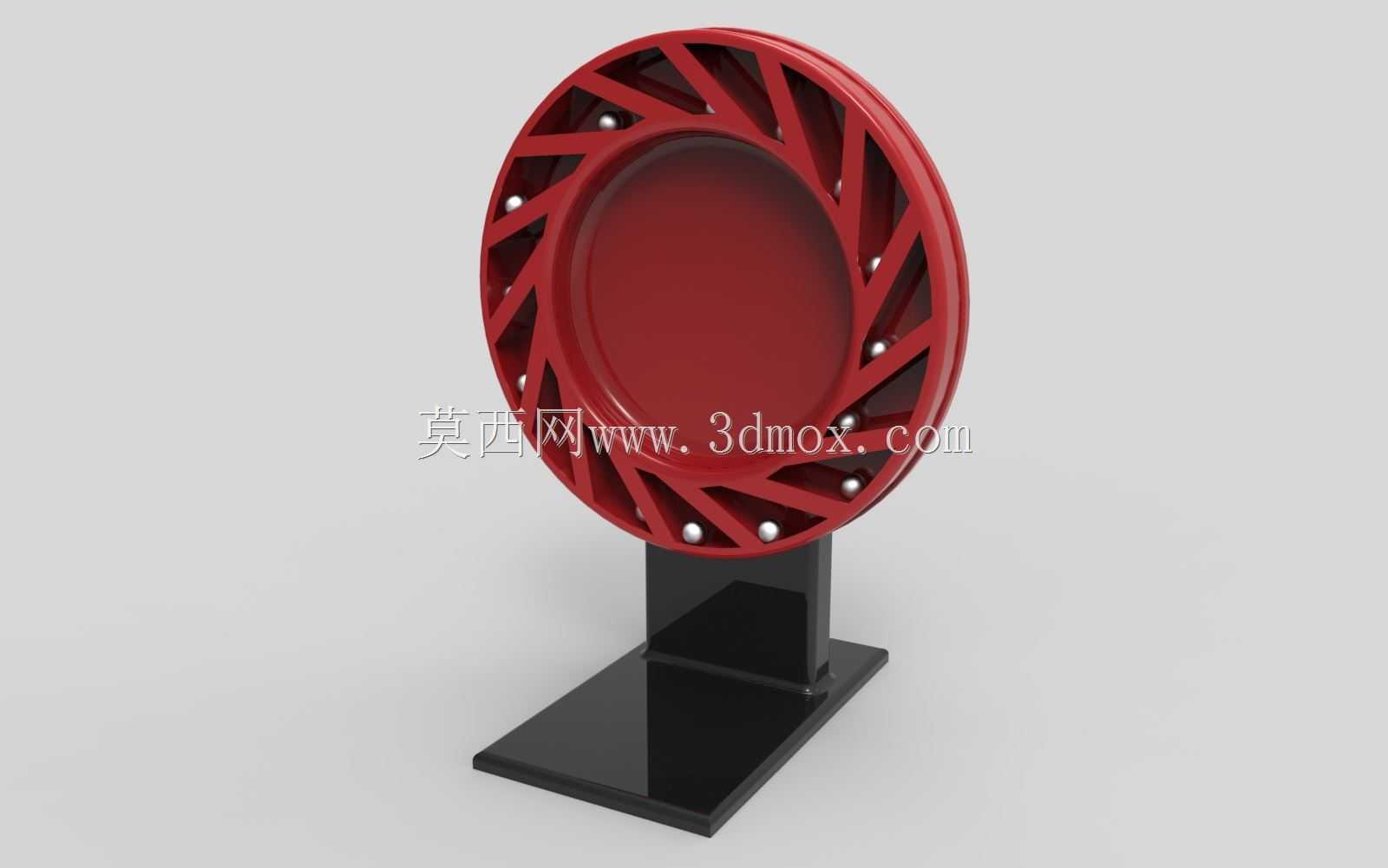

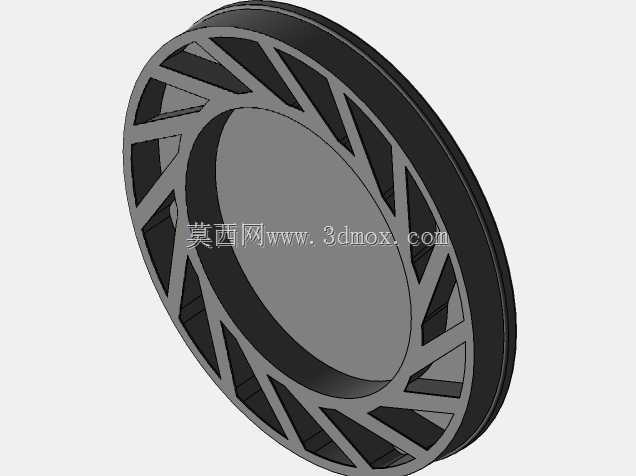

这款滚动式重力驱动轮盘结构，属于创意机械原理验证类的机构装置，核心应用场景覆盖机械原理教学演示、科普展项互动体验、创意机械爱好者DIY制作三大领域，能够直观展现重力势能与动能转换的机械逻辑，帮助学习者快速理解偏心重力驱动的运动特性，也可作为科技馆、中小学科创课堂的互动演示教具，让抽象的机械运动原理转化为可观察、可操作的实体结构。从实际用途来看，该装置并非用于工业量产的动力输出设备，而是聚焦于机械运动逻辑的可视化呈现，通过轮盘内部的重力块滚动位移，带动轮盘产生持续的转动趋势，完整演示偏心重力作用下的机构运动全过程，既可以作为机械设计课程的原理演示教具，也能作为3D打印创客制作的创意项目，让制作者在组装、调试过程中掌握重力驱动机构的设计逻辑与运动特性。在功能特性层面，该轮盘采用环形镂空辐条式结构，轮缘内侧均匀设置斜向导向槽，每个导向槽内配置可自由滚动的重力配重块，当轮盘处于任意角度时，处于轮盘下半区的配重块会沿导向槽向轮盘外缘滚动，增大该侧的力臂长度，而上半区的配重块会沿导向槽向轮盘中心方向滑动，缩短该侧的力臂长度，通过两侧重力力矩的差值驱动轮盘持续转动，结构无额外动力输入，完全依靠配重块的重力位移产生转动力矩，运动过程平稳无卡滞，能够完整展现重力驱动机构的运动循环过程。从设计思路来看，该结构围绕偏心重力力矩差的核心原理展开，首先确定轮盘的环形主体框架，保证整体结构的转动同轴度，其次在轮盘内部均匀布置8组斜向导向槽，导向槽的倾斜角度经过反复验算，确保配重块能够在重力作用下顺畅滑动，不会出现卡滞或无法复位的问题，同时配重块采用圆柱形结构，与导向槽的接触面做圆弧过渡处理，减小滚动过程中的摩擦阻力，轮盘的辐条采用对称式镂空设计，在保证结构强度的前提下尽可能降低轮盘自身重量，减少自身转动惯量对运动过程的影响，让重力配重的驱动效果更加明显。在外形尺寸与安装边界层面，该轮盘整体为正圆形结构，径向尺寸适配常规桌面级3D打印机的成型幅面，可直接一体打印成型无需拼接，轴向厚度控制在较小范围，安装时仅需在轮盘中心配置标准转动轴，搭配简易支架即可完成整体装配，安装预留的轴孔尺寸适配通用标准直径的转动轴，无需额外定制连接件，整体结构的外围无突出部件，转动过程中不会与周边支架产生干涉，可直接放置于桌面进行演示，也可嵌入固定的科普展柜中作为长期展示的互动装置。
