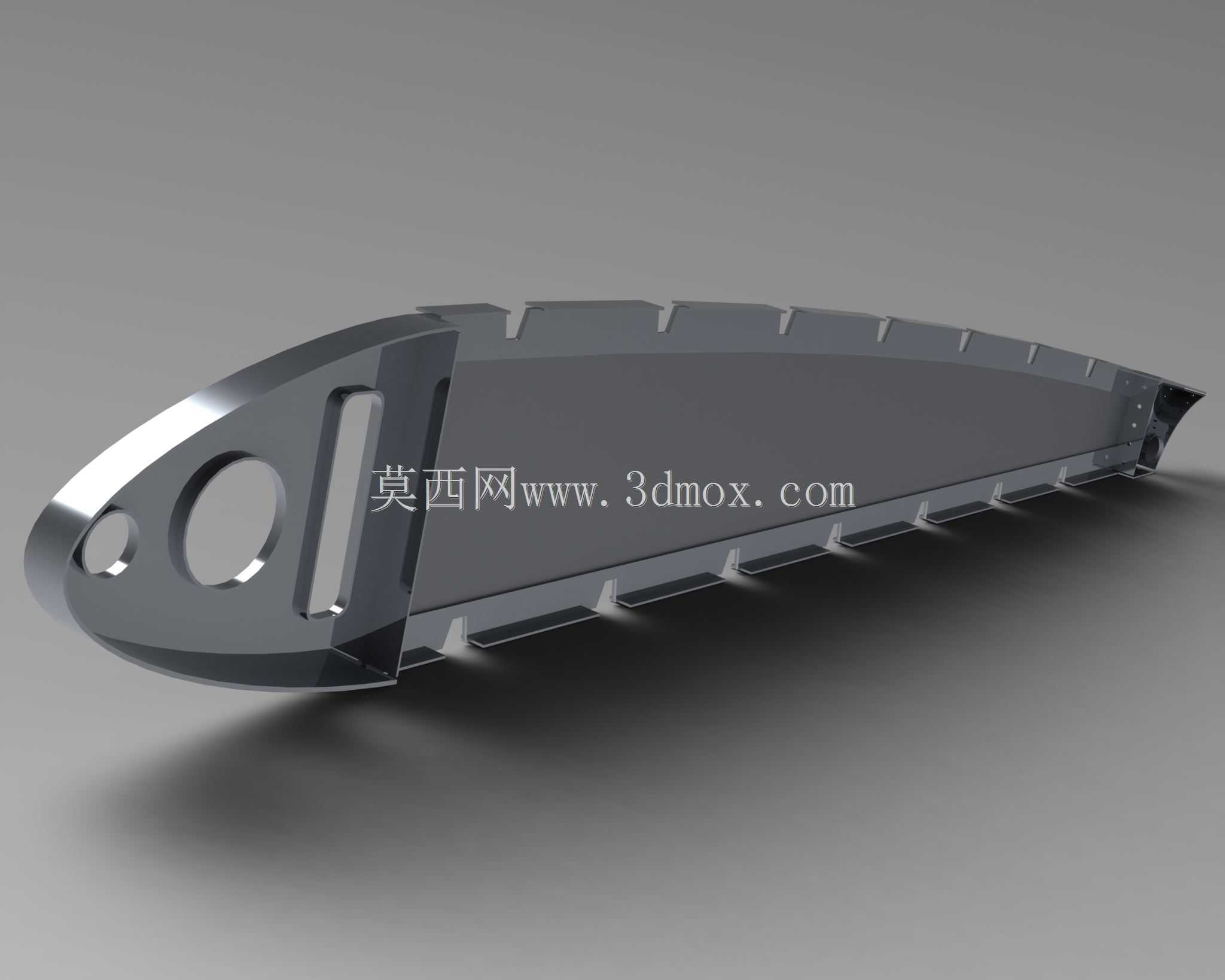

航空用金属机翼剖面翼型结构件

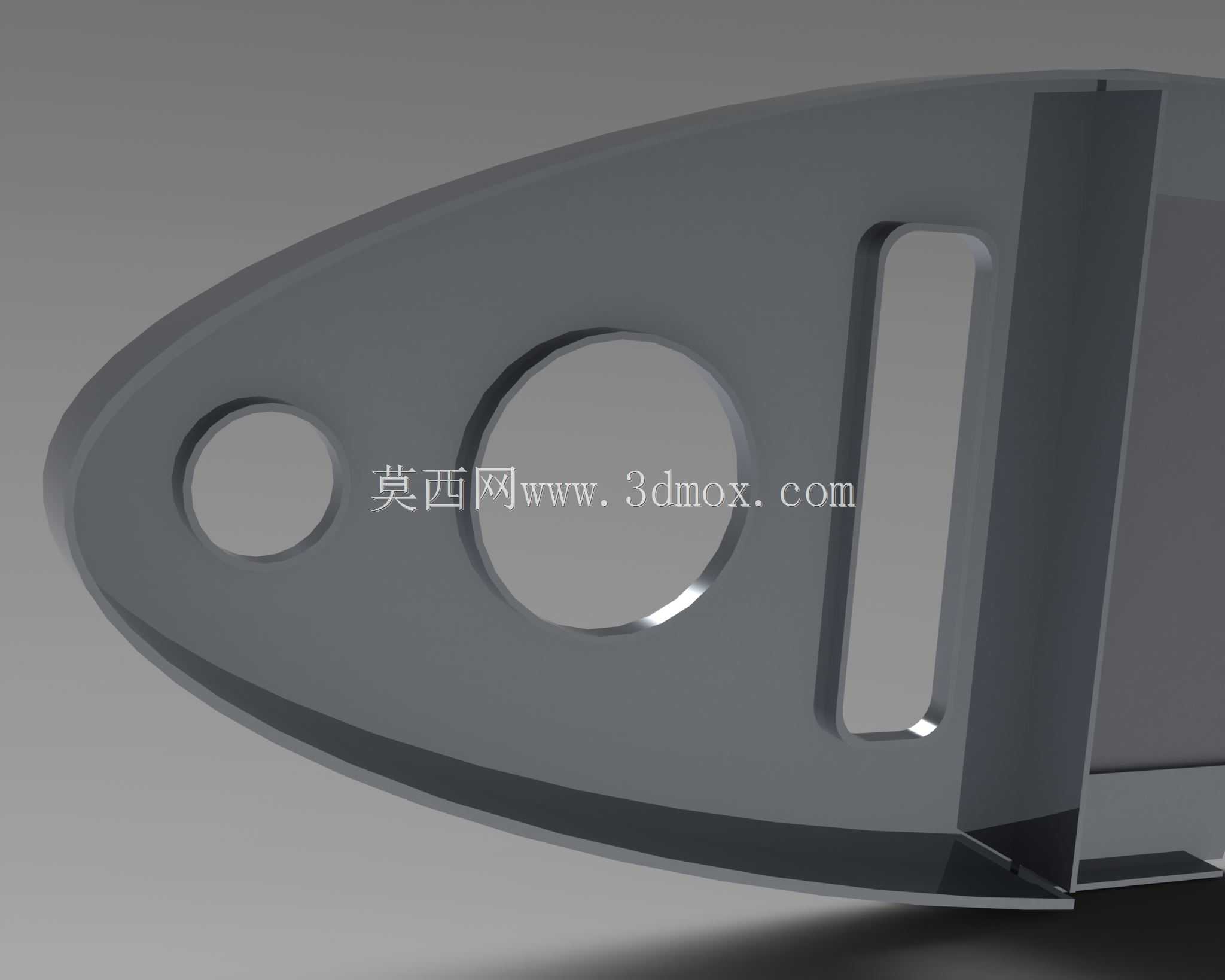

　　该翼型剖面构件属于固定翼飞行器机翼内部的核心承力组分之一，在实际航空装备应用场景中，这类构件主要承担维持机翼气动外形、传递翼面气动载荷、连接蒙皮与翼梁的作用，常见于轻型固定翼飞机、低速通航飞行器、航模试验平台的机翼段装配环节，也可作为航空教学、翼型风洞试验的基准结构样件使用。从实际功能特性来看，该构件沿翼展方向布置时，可将机翼蒙皮承受的升力、阻力分散传递到主承力翼梁上，同时自身的轮廓精度直接决定机翼局部的翼型准确度，对机翼的升阻比、失速特性等气动表现有直接影响。构件上预留的多个不同规格通孔，分别对应翼梁穿装、蒙皮铆接定位、减重孔的功能需求，前缘位置的圆弧过渡完全匹配所选翼型的前缘曲率，避免气流在前缘发生过早分离；

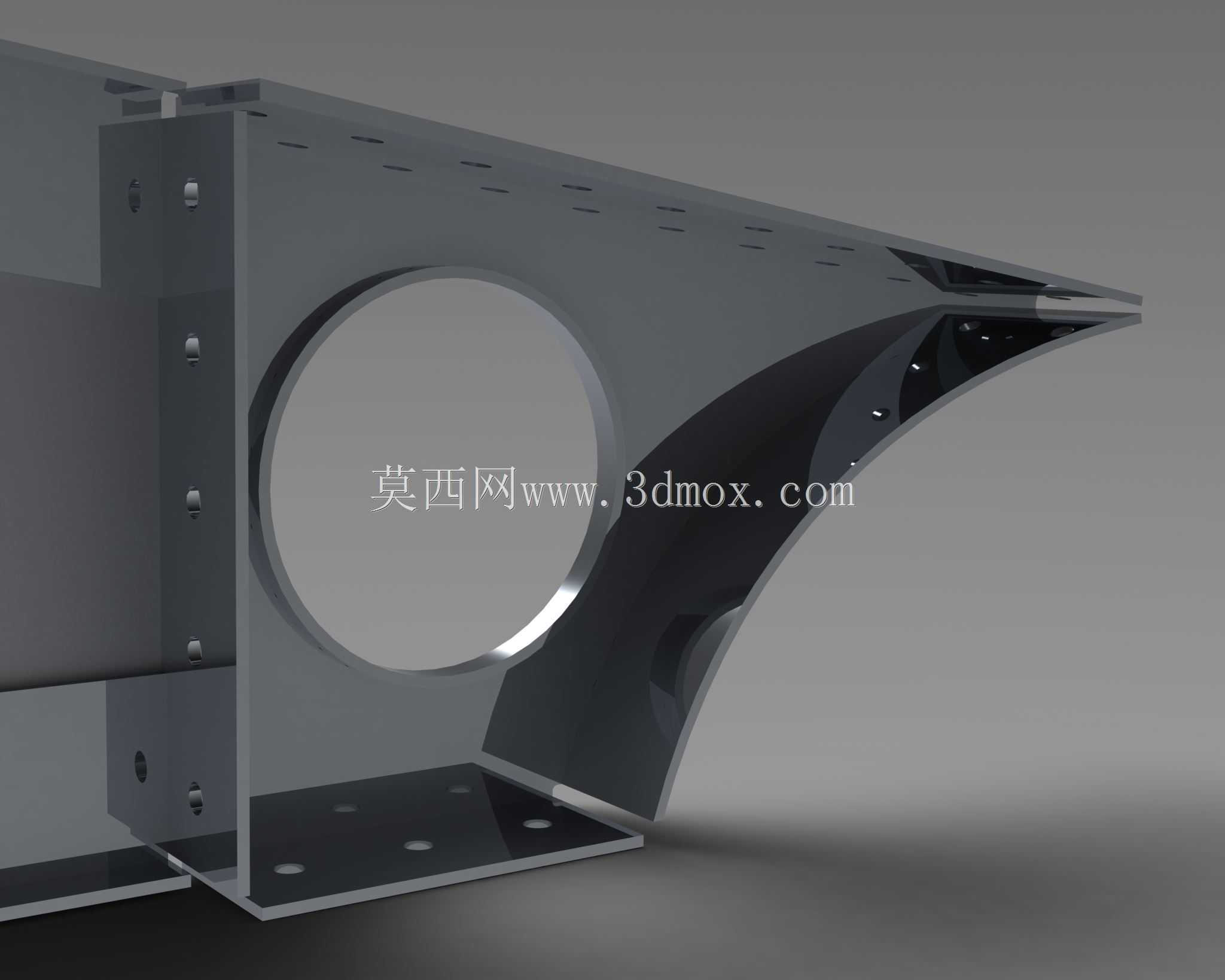

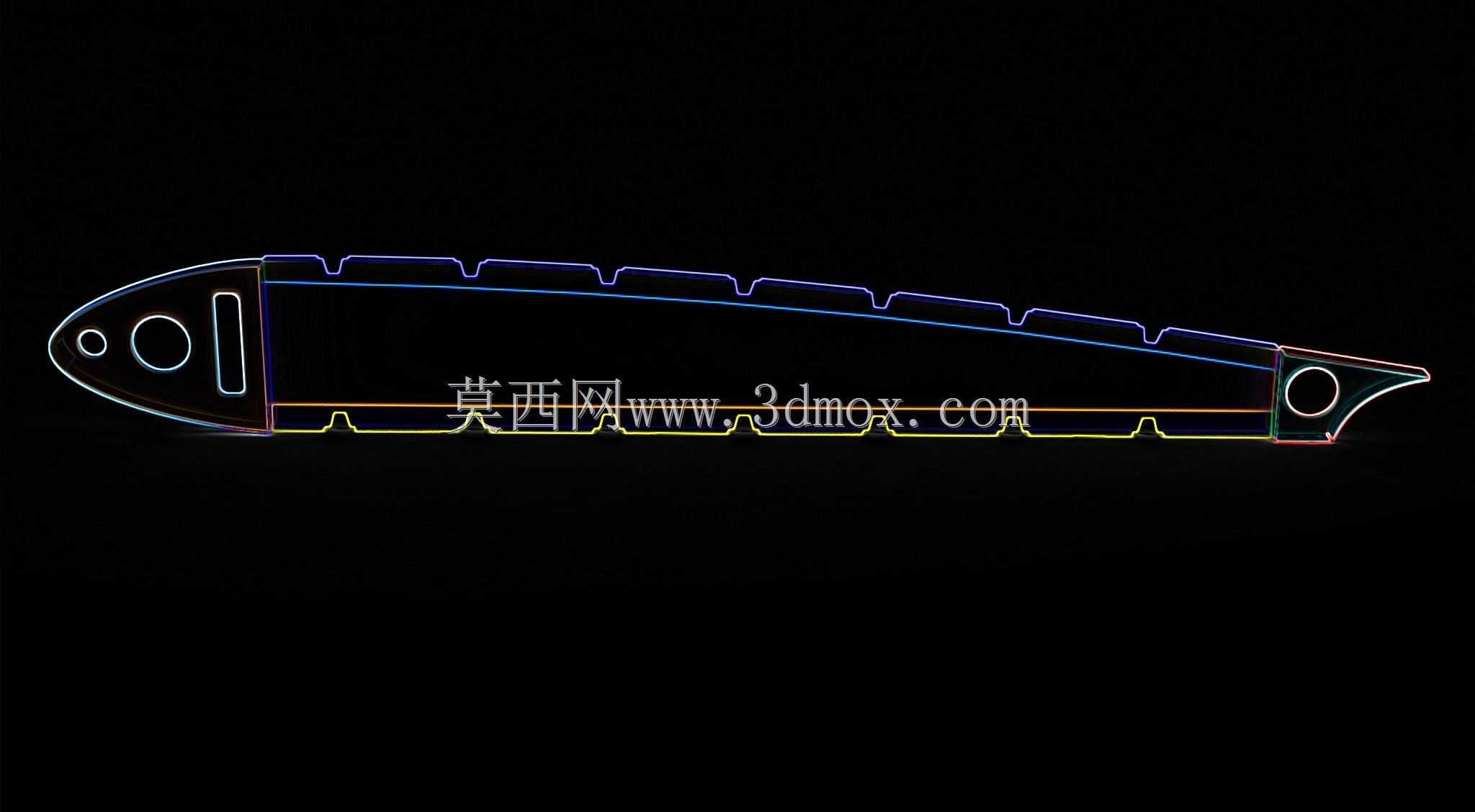

　　后缘位置的阶梯状卡槽结构，用于卡装后缘蒙皮或襟翼导轨的安装基座，无需额外设计转接件即可完成后缘组件的定位装配。从设计思路层面，该构件的轮廓完全参照选定的低速翼型坐标点拟合生成，建模过程中先提取翼型的上下翼面坐标曲线，沿翼弦方向拉伸生成基础实体，再根据承力需求在弦向不同位置布置加强筋，筋条的高度随翼型厚度变化平滑过渡，避免应力集中；安装孔的位置严格对应机翼内部翼梁、长桁的布置坐标，孔边做了倒圆处理，降低交变载荷下的孔边疲劳开裂风险；构件整体采用等强度设计思路，在翼型最大厚度位置（通常为弦长30%左右区域）保留足够的实体厚度承担弯矩，靠近前后缘的低应力区域则通过开槽、开孔的方式去除冗余材料，

　　在保证结构刚度满足载荷要求的前提下尽可能降低构件自重，匹配航空装备轻量化的设计需求。从外形尺寸与安装边界来看，该构件的弦长尺寸适配对应量级机翼的弦向设计要求，展向厚度可根据机翼分段长度调整，安装时构件的翼型基准面需与机翼的气动基准面完全重合，前缘点、后缘点的定位公差需控制在气动外形允许的偏差范围内，构件上的主安装孔与翼梁的配合间隙需满足装配公差要求，保证构件安装后不会沿翼展方向发生窜动；上下翼面的平面度需控制在合理范围内，保证蒙皮铆接后能与构件表面完全贴合，避免出现局部凹陷或凸起破坏翼面的气动连续性。在实际建模过程中，这类翼型构件需要重点关注翼型曲线的光顺性，避免曲线出现拐点或局部曲率突变，否则不仅会影响构件自身的受力分布，

　　还会直接导致机翼装配后气动性能偏离设计值；同时筋条与主体的连接位置需要做圆角过渡，避免加工或受力时出现应力集中导致构件断裂，安装孔的位置度公差需要结合整体机翼的装配基准统一设定，保证同一段机翼内的多个翼型构件安装后孔位同轴，方便翼梁的穿装作业。这类构件除了在真实飞行器上使用外，也常作为航空类专业机械设计教学的典型案例，用于讲解翼型选型、薄壁承力结构设计、轻量化结构优化等相关知识点，也可作为翼型3D打印验证、风洞试验缩比模型的基础结构单元使用。
