蜗壳式径向叶轮涡轮泵结构设计

项目分类:泵 发布时间:2026-05-21 ID:1150898
  • 蜗壳式径向叶轮涡轮泵结构设计
  • 蜗壳式径向叶轮涡轮泵结构设计
  • 蜗壳式径向叶轮涡轮泵结构设计
  • 蜗壳式径向叶轮涡轮泵结构设计
  • 蜗壳式径向叶轮涡轮泵结构设计
  • 蜗壳式径向叶轮涡轮泵结构设计
  • 蜗壳式径向叶轮涡轮泵结构设计
  • 蜗壳式径向叶轮涡轮泵结构设计
  • 蜗壳式径向叶轮涡轮泵结构设计
  • 蜗壳式径向叶轮涡轮泵结构设计

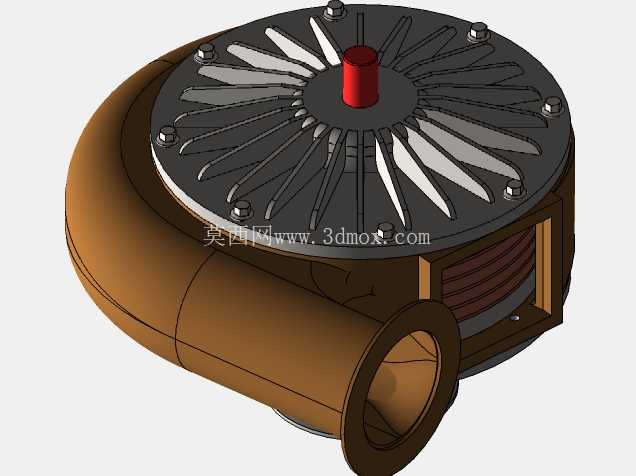

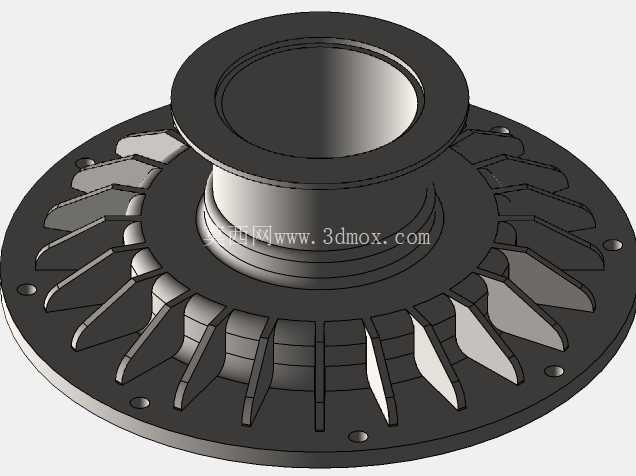

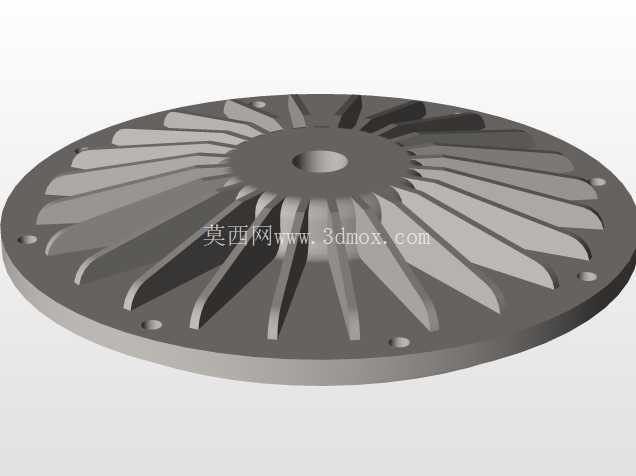

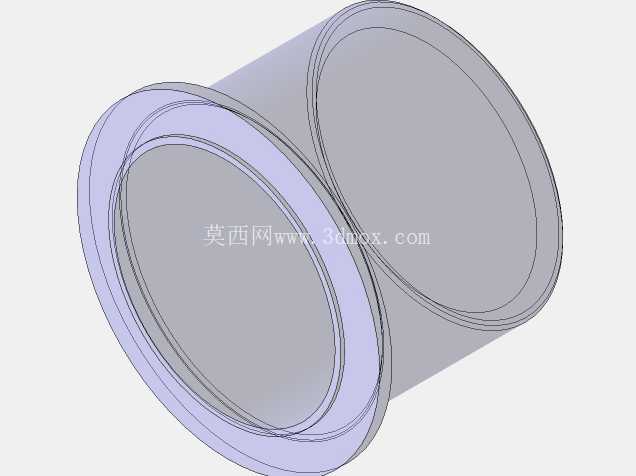

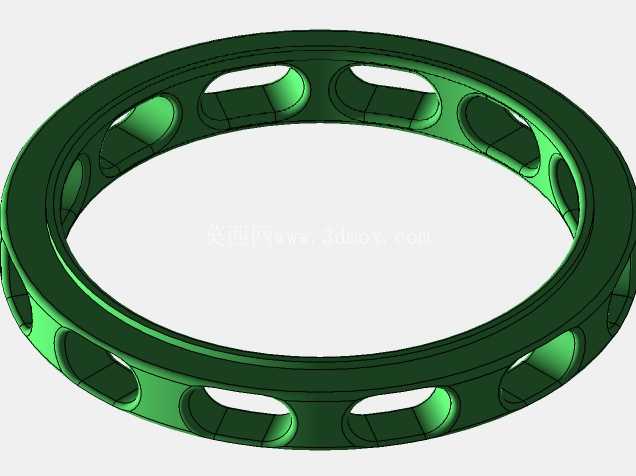

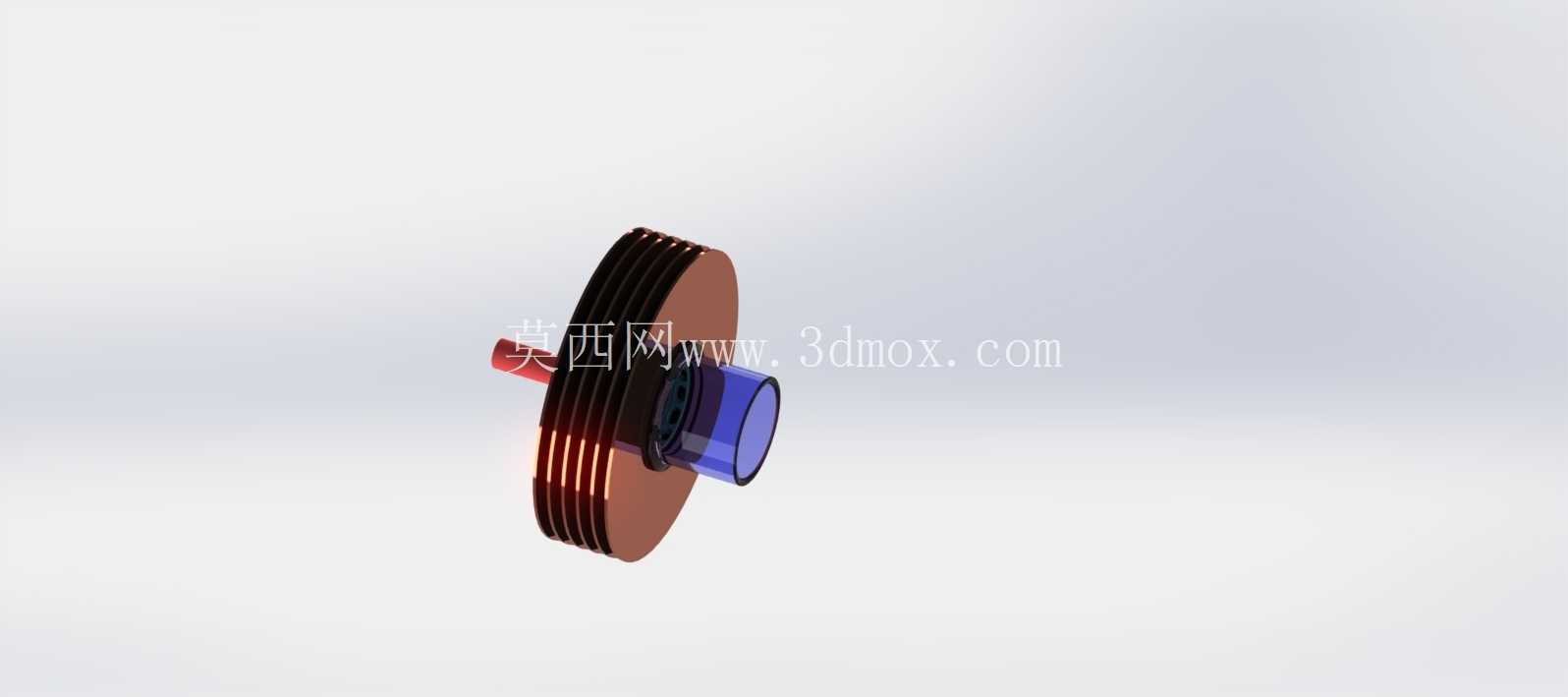

  这款涡轮泵的结构设计围绕小流量高扬程流体输送场景展开,在民用供水、小型设备冷却循环、低压流体增压等工况中都能适配,日常做设备配套选型时,这类结构的泵体常被用于对安装空间有约束、输送介质无大颗粒杂质的管路系统中。从结构拆分来看,上部的端盖通过周向均匀布置的紧固件与下部泵壳连接,端盖内侧预留了叶轮的安装腔,径向排布的叶片采用后倾式设计,这种叶片构型能在叶轮高速旋转时,通过离心作用将进入叶轮中心的介质沿叶片流道甩向蜗壳腔,相比直叶片结构,后倾叶片的流道更贴合介质流动轨迹,能减少流体在流道内的撞击损失,提升泵的运行效率。

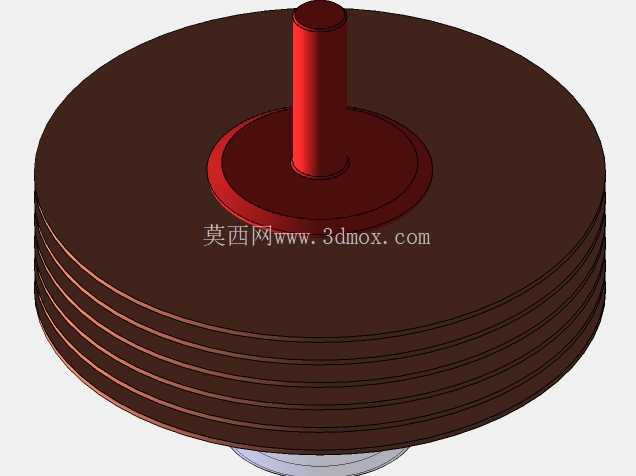

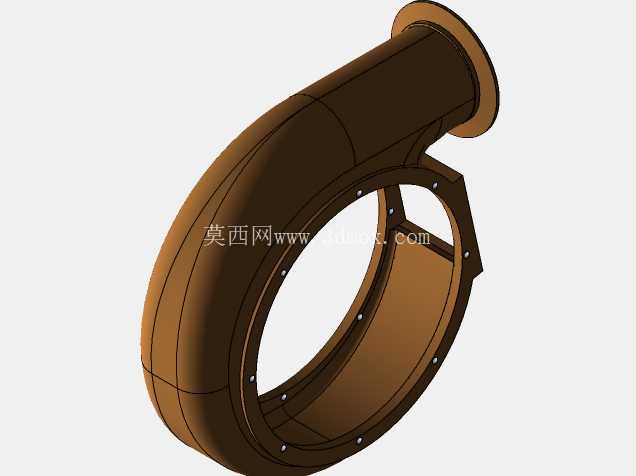

  端盖中心的伸出轴段为动力输入接口,可直接与驱动电机的输出轴对接,也可通过联轴器连接动力源,轴段与端盖的配合位置预留了密封件安装槽,实际装配时可根据输送介质的特性选用骨架油封或者机械密封,避免介质从轴伸位置泄漏,同时也能防止外部粉尘进入泵腔内部磨损叶轮。下部的蜗壳采用等截面渐变流道设计,从叶轮外缘开始,流道截面顺着介质甩出的方向逐步扩大,最终汇向侧面的切向出口,这种流道设计能将叶轮甩出的高速介质的动能逐步转化为压力能,减少出口位置的紊流损失,切向布置的出口接口可直接与标准管路对接,接口的端面预留了密封垫安装位,装配时通过法兰或者管螺纹连接即可保证管路密封。泵体下部的方形腔体为动力容纳腔,可内置驱动电机的定子与转子组件,也可作为传动部件的安装空间,腔体侧面开设的通风槽能为内部发热部件提供散热通道,避免长时间运行时内部温度过高影响部件寿命。从安装边界来看,这款泵体的整体外形为蜗壳加圆形端盖的组合结构,安装时可利用端盖周向的螺栓孔做上部固定,也可通过蜗壳底部的平面做支撑固定,侧面出口的中心高度与轴伸端的中心距经过匹配设计,能适配多数小型流体管路的安装间距,不需要额外做过多的管路改型。

  设计过程中,叶轮与蜗壳之间的间隙控制是重点,间隙过大会导致介质回流,降低泵的输出效率,间隙过小则容易在运行时出现叶轮与蜗壳的刮擦,因此建模时在叶轮外缘与蜗壳内壁之间预留了0.2-0.5mm的均匀间隙,既保证运行效率,也给加工装配留出了公差余量。端盖上的紧固件采用内六角圆柱头螺钉,周向均匀布置12个,能保证端盖与泵壳连接的压紧力均匀分布,避免出现局部密封不严的问题,螺钉的沉孔深度经过核算,装配后螺钉头部不会高出端盖表面,不会影响外部部件的安装。叶轮中心的轴孔采用键连接结构,能保证动力传输过程中叶轮与轴之间不会出现相对滑动,轴孔端部预留了锁紧螺母的安装位置,可在装配完成后锁紧叶轮,避免高速旋转时叶轮出现轴向窜动。

  在实际应用中,这类涡轮泵可输送常温清水、低粘度冷却液等介质,不适合输送含有大颗粒杂质或者高粘度的流体,否则容易造成叶轮流道堵塞或者负载过大损坏动力部件。建模时对各个部件的配合公差做了对应设置,比如轴与轴孔的配合采用H7/k6的过渡配合,端盖与泵壳的定位面采用H8/h7的间隙配合,既能保证装配时的定位精度,也不会出现装配困难的问题。蜗壳的流道曲面做了顺滑处理,没有出现锐角或者突变的截面,能减少介质在流道内的流动阻力,降低运行时的噪音与振动。
