小型潜水泵外壳结构三维设计方案

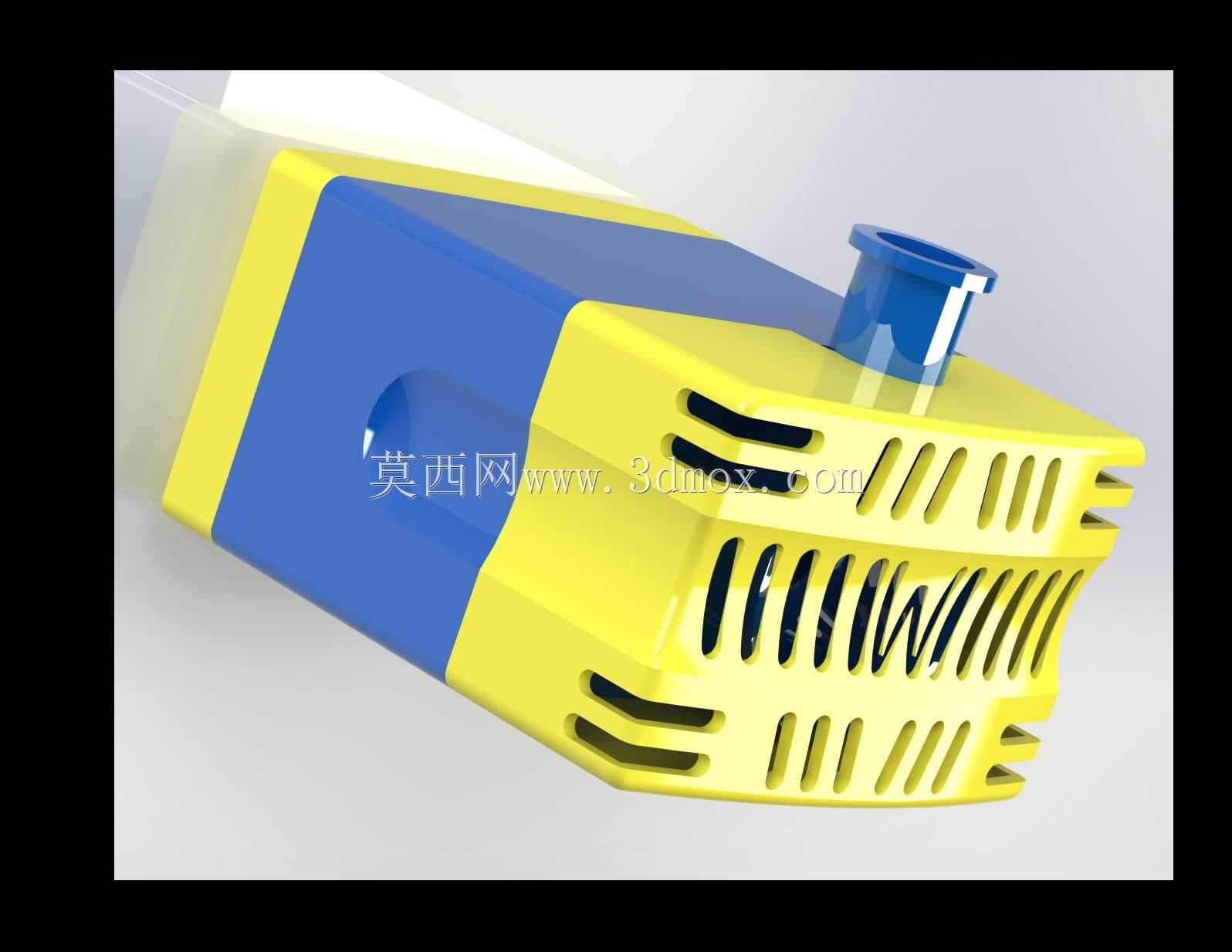

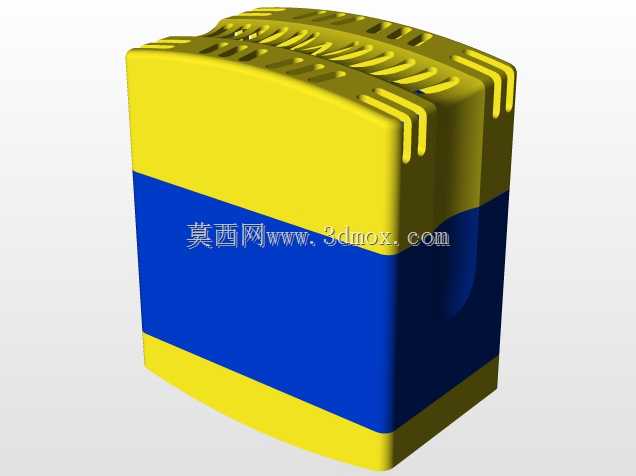

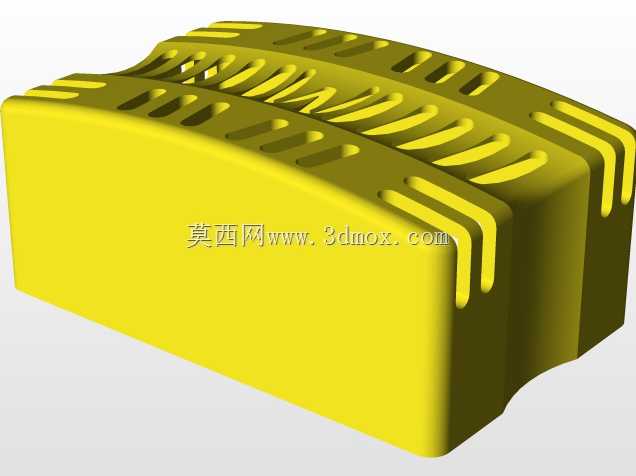

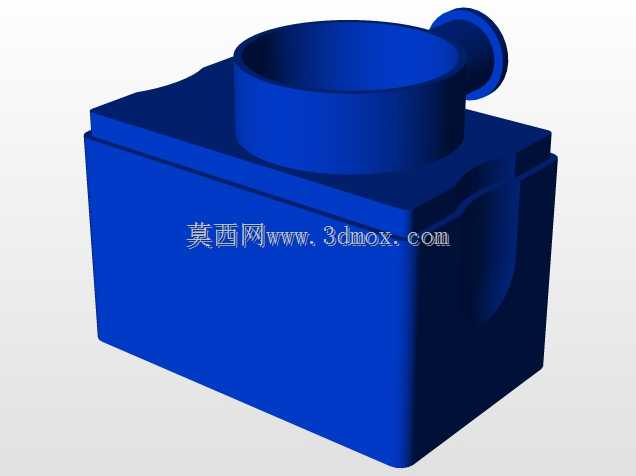

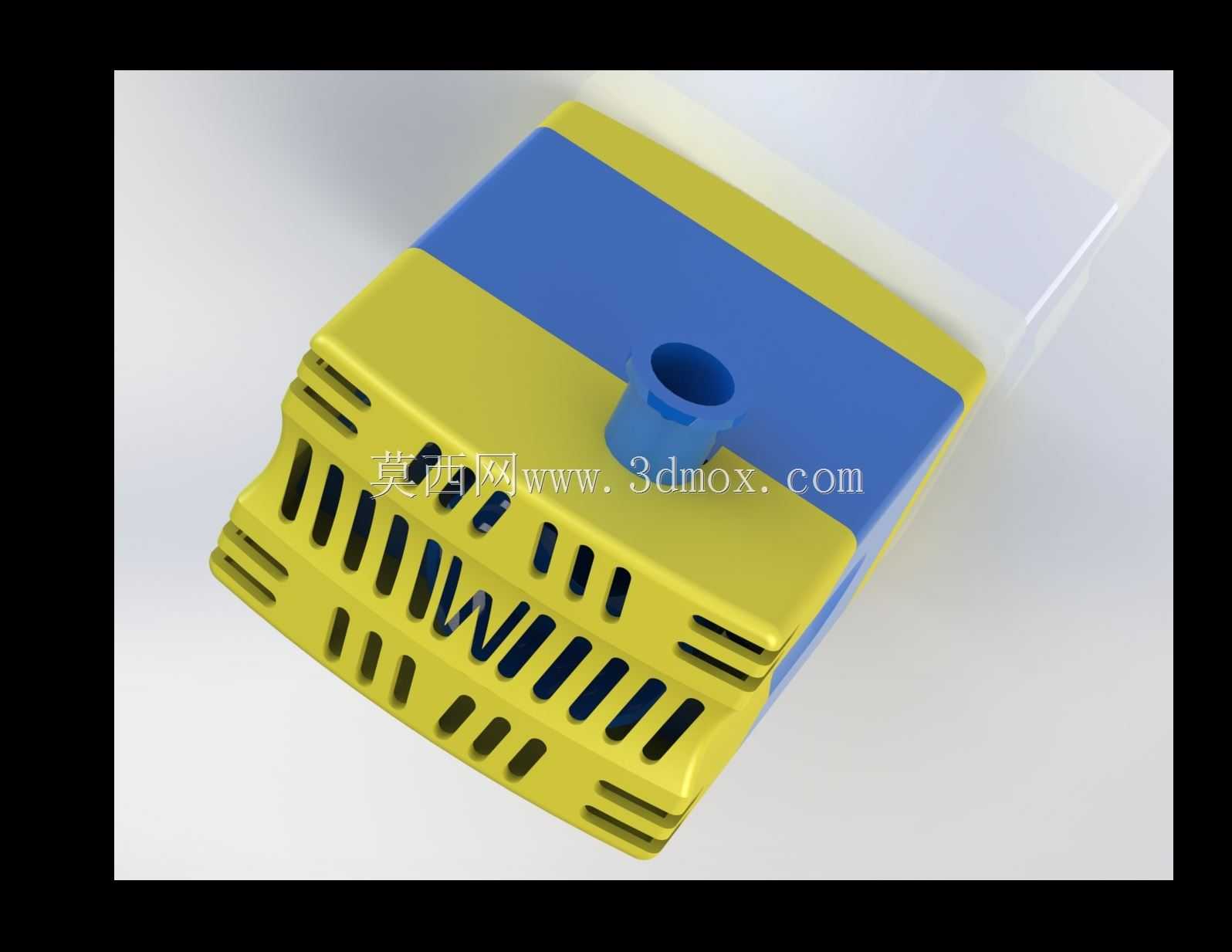

　　在民用给排水、小型景观水循环、家用水族箱供水这类场景里，这类小型泵体的外壳设计直接决定了设备的运行稳定性与装配效率。从结构上看，该泵体采用上下分模的注塑成型思路，主体分为蓝黄两个功能区段，蓝色区段为进水端的接口安装位，预留了标准管径的承插接口，接口处做了加厚的环形凸缘，用来对接输水软管时提升密封贴合度，避免长期运行出现接口松脱渗漏的问题，接口的同轴度公差控制在0.1mm以内，保证和内置叶轮腔的对中精度，减少水流扰动带来的振动与噪音。黄色区段为电机容纳腔与散热结构集成段，外壳表面排布了多组不同走向的通风格栅，格栅的开槽方向顺着设备运行时的空气流动方向设计，斜向开槽既可以保证空气流通带走电机运行产生的热量，

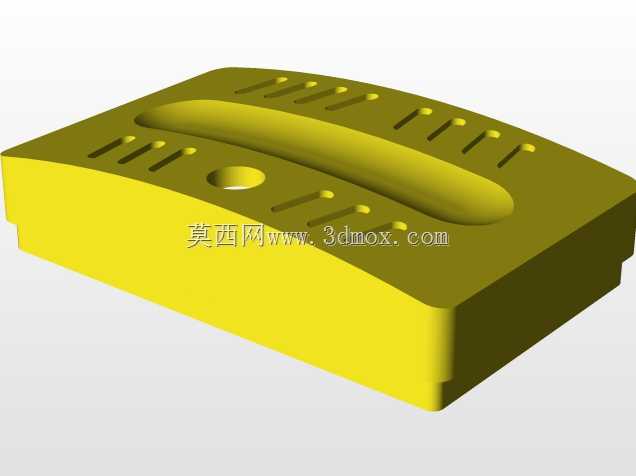

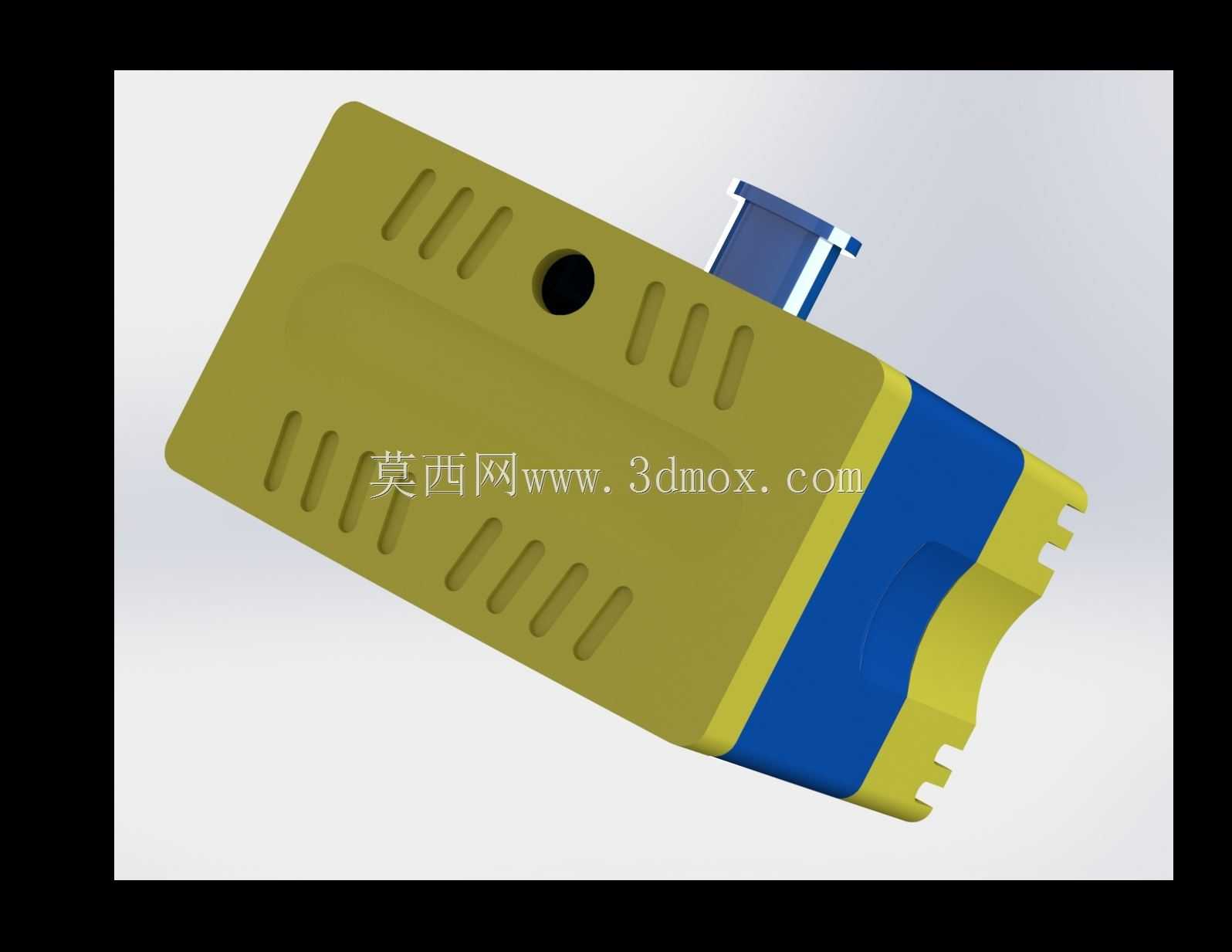

　　又能避免外部飞溅的水滴直接进入腔体内部，格栅的筋条厚度均匀控制在1.8mm，既保证注塑成型时不会出现缩痕，又能提供足够的结构强度，承受日常搬运、安装过程中的磕碰冲击。从安装边界来看，整个泵体的外形做了大圆角过渡处理，没有尖锐的棱角，侧面预留的弧形内凹位是提拿与安装固定的卡位，既可以配合卡扣式安装支架快速固定在池壁、设备机架上，也方便用户徒手移动设备，不需要额外加装提手结构，减少了零部件数量。设计过程中优先考虑了注塑生产的工艺性，所有的拔模斜度控制在1.5°到2°之间，内部的筋位排布避开了厚壁区域，防止成型时出现气泡、缺胶等缺陷，外壳的壁厚整体保持均匀，在接口与腔体衔接的位置做了渐变的壁厚过渡，避免应力集中导致的开裂问题。

　　从功能适配角度，该外壳的内部腔体尺寸完全匹配对应的小型直流电机与叶轮组件，腔体内部预留了电机定位的卡槽与密封胶圈的安装槽，装配时不需要额外打胶固定，依靠胶圈的压缩量就能实现IPX7级别的防水效果，减少了装配工序的复杂度，也方便后期的维护拆解。格栅的开孔尺寸经过反复校核，既保证足够的通风面积满足电机连续运行的散热需求，开孔的宽度又控制在5mm以内，避免外部的杂物、手指误入腔体内部引发安全隐患，同时格栅的排布也兼顾了外观的辨识度，错落的开槽走向让外壳不会显得单调，在民用场景下使用也能和周边环境有更好的适配性。在结构强度校核阶段，针对外壳的安装卡位、接口位置做了受力仿真，模拟安装时的拧紧力、运行时的水管拖拽力，

　　保证在100N的侧向拉力作用下，外壳的变形量不超过0.2mm，不会出现密封失效或者结构断裂的问题。外壳底部的支撑位做了微凸的脚垫安装位，可以粘贴橡胶脚垫，减少设备运行时和接触面之间的共振传递，进一步降低运行噪音。整个设计没有多余的装饰结构，所有的外形特征都服务于功能需求，从生产、装配、使用、维护全流程做了结构优化，既满足了流体设备的防水、散热核心要求，又兼顾了民用产品的使用便利性与外观友好性。
