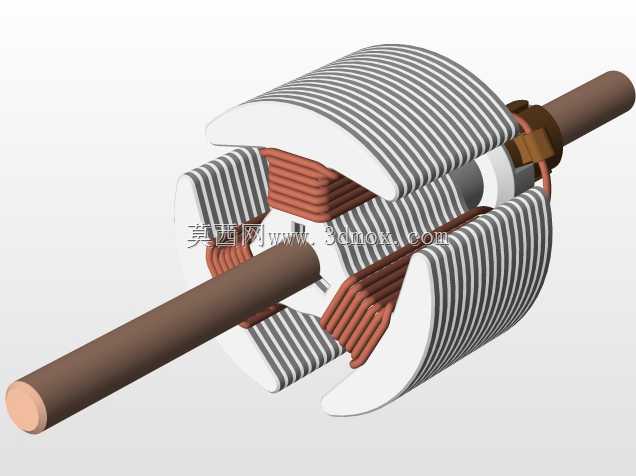

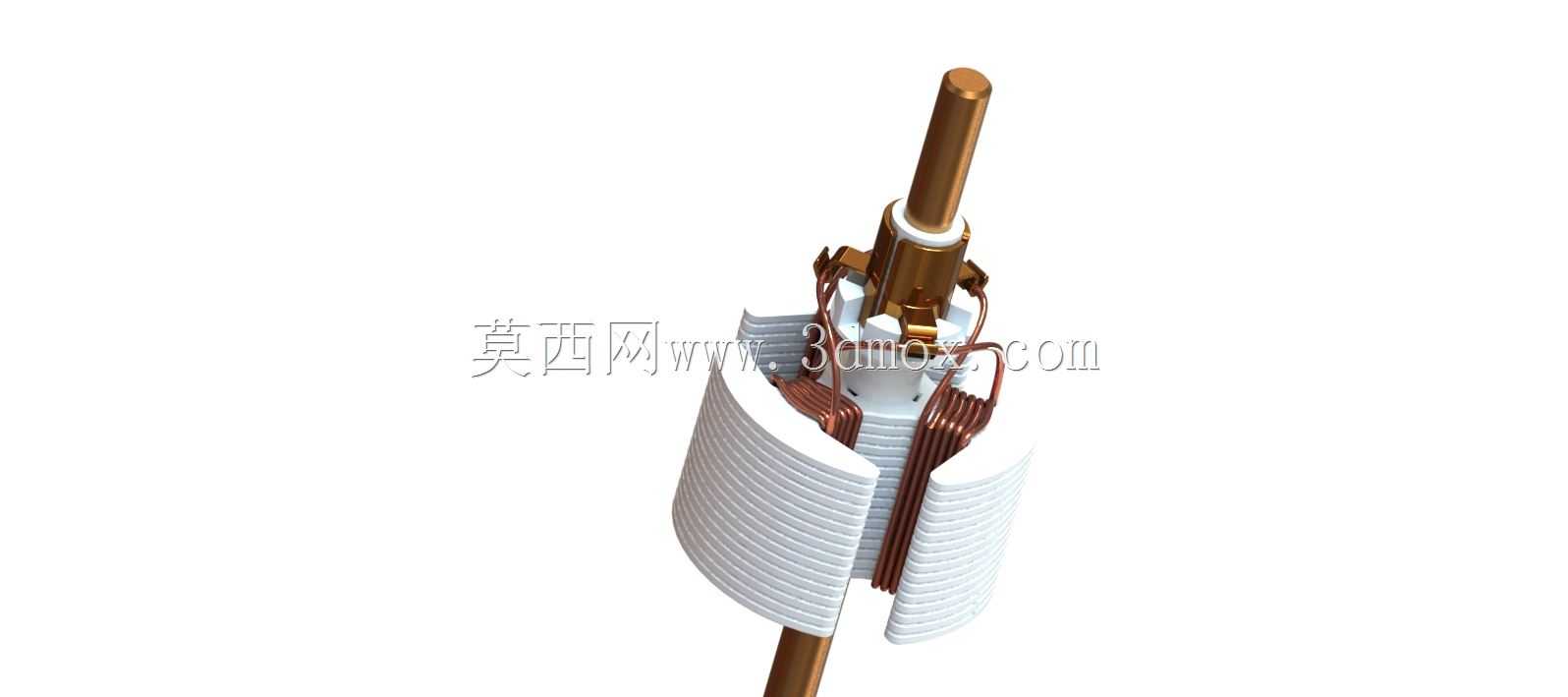

带接线线圈的电机转子结构设计

　　在中小型交直流电机、伺服驱动单元的量产结构开发环节，转子作为电机实现电能与机械能转换的核心旋转部件，其绕组接线的可靠性、铁芯叠压的同轴度直接决定了整机的运行效率、振动噪声水平与长期服役寿命。这款带线圈接线的转子结构，针对传统转子绕组端部接线易松脱、绝缘易磨损、动平衡调校难度大的痛点做了针对性结构优化，可适配工业自动化伺服驱动、小型动力输出电机、精密传动执行单元等多类应用场景。

　　从实际设备用途来看，这类带成型接线的转子主要嵌入电机定子内腔，在定子产生的旋转磁场作用下产生电磁转矩，为下游负载输出旋转动力，区别于铸铝鼠笼式转子，绕线式带接线的转子可通过外接回路调整转子回路电阻，实现更宽的调速范围与更大的启动转矩，在需要频繁启停、调速精度要求较高的输送线驱动、精密机床进给、传感器配套执行机构中应用广泛。

　　结构设计层面，首先是转轴的选型与加工，采用阶梯轴结构，中间段与铁芯内孔采用过盈配合，配合公差控制在H7/p6区间，保证扭矩传递过程中不会出现铁芯与转轴的相对滑移，转轴两端的轴承位预留了标准轴承安装轴颈，表面粗糙度控制在Ra1.6以下，减少轴承运行的磨损与发热。铁芯部分采用0.5mm厚的冷轧硅钢片叠压而成，叠片间做绝缘涂层处理，减少交变磁场下的涡流损耗，铁芯外圆冲有均匀分布的绕组槽，槽型采用半闭口梨形槽，既可以提升槽满率，又能减少气隙磁场的谐波分量，降低运行时的齿槽转矩。

　　绕组部分采用高强度漆包圆铜线绕制，每槽绕组匝数经过电磁计算匹配对应功率等级的电机参数，绕组嵌入槽内后垫有复合绝缘槽纸，槽口打入绝缘槽楔固定绕组，避免高速旋转时绕组受离心力甩出。端部的接线结构是这款转子的设计重点，绕组引出线按照相序规整排布，接线位置采用搪锡处理保证导电可靠性，外部套有耐温绝缘套管，接线端与转轴、铁芯之间预留了足够的电气间隙，避免运行时出现击穿短路，同时端部接线做了径向与轴向的固定绑扎，绑扎材料采用无纬玻璃丝带，浸漆固化后与绕组形成整体，提升端部结构强度，适配最高每分钟上万转的运行转速。

　　外形尺寸与安装边界方面，转轴总长根据适配电机的端盖间距做匹配设计，铁芯外径与对应定子的内径保留0.2-0.5mm的均匀气隙，气隙的均匀度公差控制在0.03mm以内，避免气隙不均导致的单边磁拉力。转子整体装配完成后需做动平衡调校，在铁芯端面预留平衡柱位置，根据动平衡测试结果添加平衡配重，将剩余不平衡量控制在G2.5等级以内，保证高速运行时的振动值符合行业标准。接线端的引出线长度预留了足够的安装余量，可适配滑环结构或者直接外接控制回路，安装时无需额外对接线端做二次整形，减少装配工序的工作量。

　　实际装配验证环节，这款转子的结构可兼容多数标准系列电机的安装尺寸，无需对定子、端盖等配套部件做修改即可直接替换原有转子，在样机测试中，相比传统绕线转子，其绕组接线的抗振动疲劳寿命提升40%以上，端部绝缘的耐温等级达到F级，可在155℃的长期工作环境下稳定运行，在堵转、过载等极端工况下，接线位置不会出现拉弧、松脱等失效问题。
