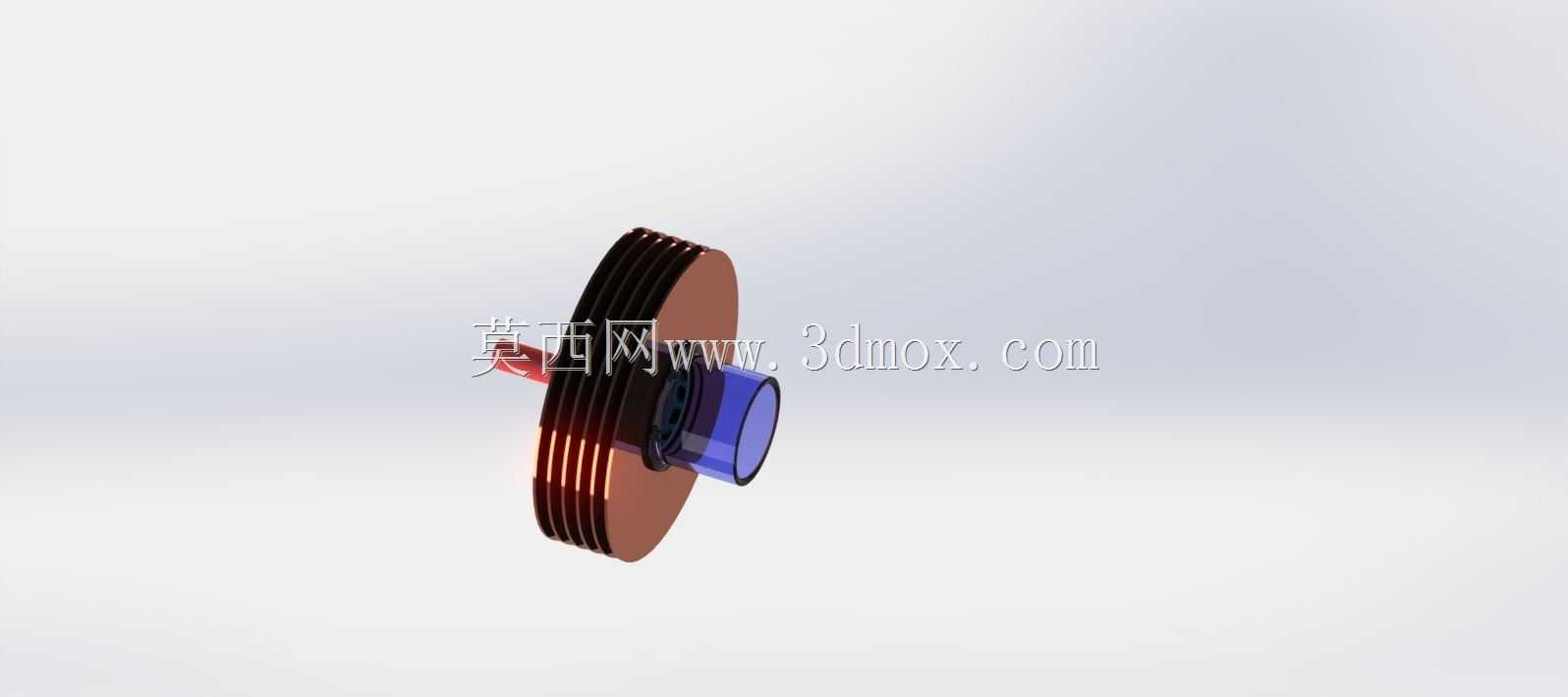

带散热端盖结构涡轮式流体输送泵

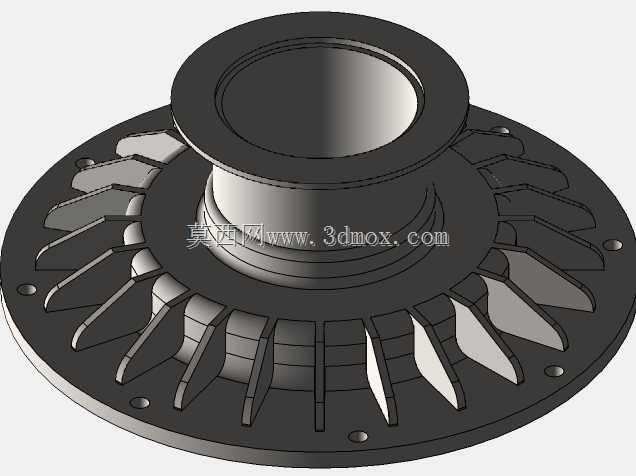

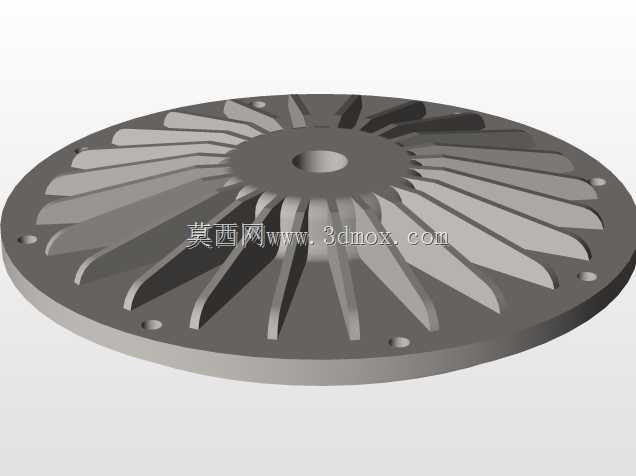

　　在中小流量高扬程的流体输送场景中，这类涡轮结构的输送泵常被应用于机床冷却循环、小型化工试剂输送、实验室流体回路、小型供暖水循环等工况，相比普通离心泵，其叶轮结构的特殊设计能在更小的体积下实现更高的输出压力，适配管路阻力较大、输送距离偏长的紧凑型流体回路。从结构设计逻辑来看，该泵采用侧出蜗壳配轴向叶轮的布局，进液方向沿蜗壳切向延伸，能最大程度降低流体进入泵腔时的紊流损失，叶轮端的上盖采用放射状散热鳍片结构，这一设计主要针对长时间连续运行的工况——泵腔内部的机械摩擦、流体剪切产生的热量可以通过鳍片与空气对流快速散出，避免密封件因长期高温出现老化失效，同时也能降低输送流体的温升，适配对温度敏感的流体输送需求。

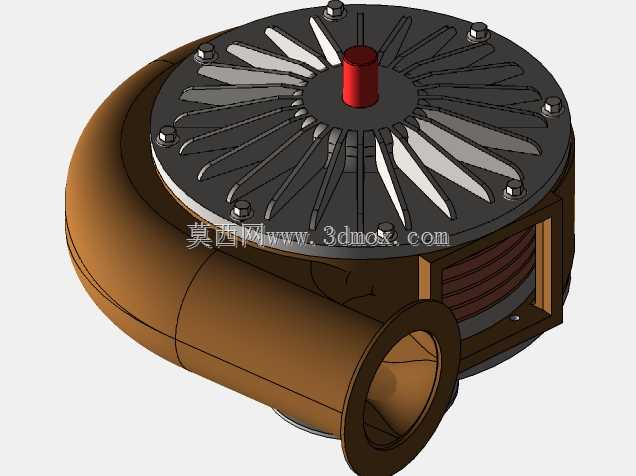

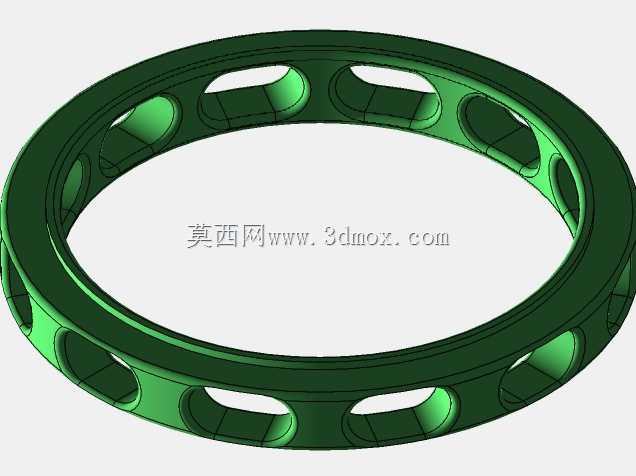

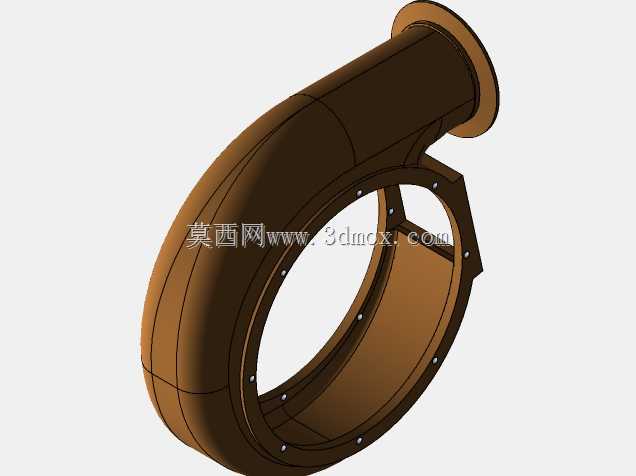

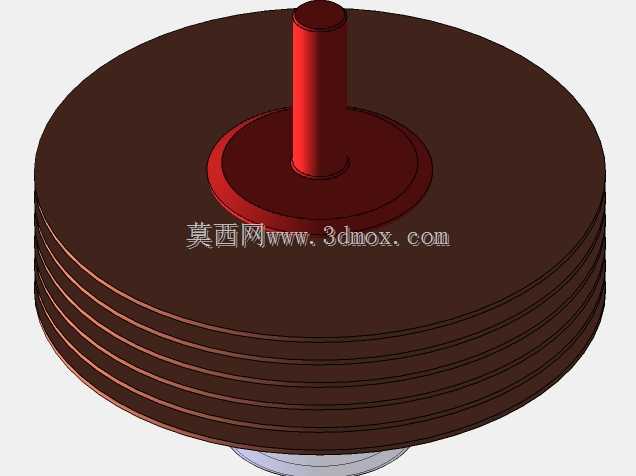

　　泵体的核心传动端位于上部中心位置，红色的轴伸段为动力输入接口，可直接连接伺服电机或异步电机的输出轴，无需额外加装复杂的传动联轴器，这种直连设计能大幅缩小整机安装占用空间，适合集成在紧凑的设备内部。安装边界方面，上部端盖采用周向均布的内六角螺栓紧固，六个紧固点均匀分布在散热鳍片的外圈，安装时可从上方直接操作扳手完成端盖拆装，维护时无需拆卸下部的蜗壳管路，大幅降低后期维护的拆装工作量；侧方的方形结构为泵体的轴承座腔，内部集成了支撑轴系的滚动轴承与密封组件，方形外壳的平面可作为安装定位基准，安装时可将该平面贴合设备安装板，通过螺栓完成泵体的固定，避免泵运行时产生径向振动。蜗壳部分采用渐变截面的流道设计，从叶轮外缘到出口法兰位置，

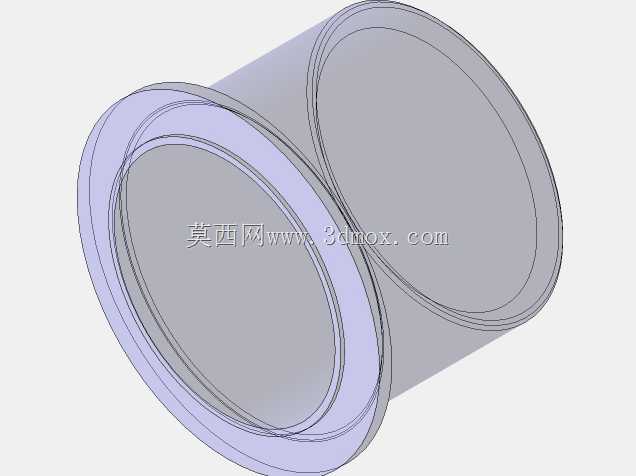

　　流道截面逐步扩大，能将叶轮输出的动压平稳转化为静压，降低流体在泵腔内的压力脉动，减少出口管路的振动与噪音。叶轮部分采用径向直叶片搭配放射状导流结构，叶片的角度经过优化，在输送低粘度清洁流体时效率表现优异，同时这种开式叶轮结构对流体中少量微小杂质的容忍度更高，不易出现叶轮卡滞的问题。在实际选型适配时，需要注意该泵的进出口方向为切向侧出，管路布置时需要预留出出口法兰的对接空间，同时上部的散热鳍片上方需要预留至少30mm的通风空间，避免鳍片被其他部件遮挡影响散热效果；轴伸端的连接需要保证同轴度误差控制在0.1mm以内，避免轴系偏磨导致轴承过早损坏。从建模细节来看，该模型完整还原了泵体的所有装配关系，包括螺栓的沉孔结构、密封槽的位置、

　　轴承腔的内部台阶、蜗壳的壁厚变化，可直接用于设备布局时的干涉检查，也可作为同类泵产品结构优化的参考基础，在进行二次设计时，可根据实际输送流量需求调整叶轮直径与叶片数量，根据输送介质的腐蚀性更换蜗壳与叶轮的材质，比如输送腐蚀性试剂时可将材质改为PP或不锈钢，输送高温流体时可更换耐高温的密封件与轴承润滑脂。
