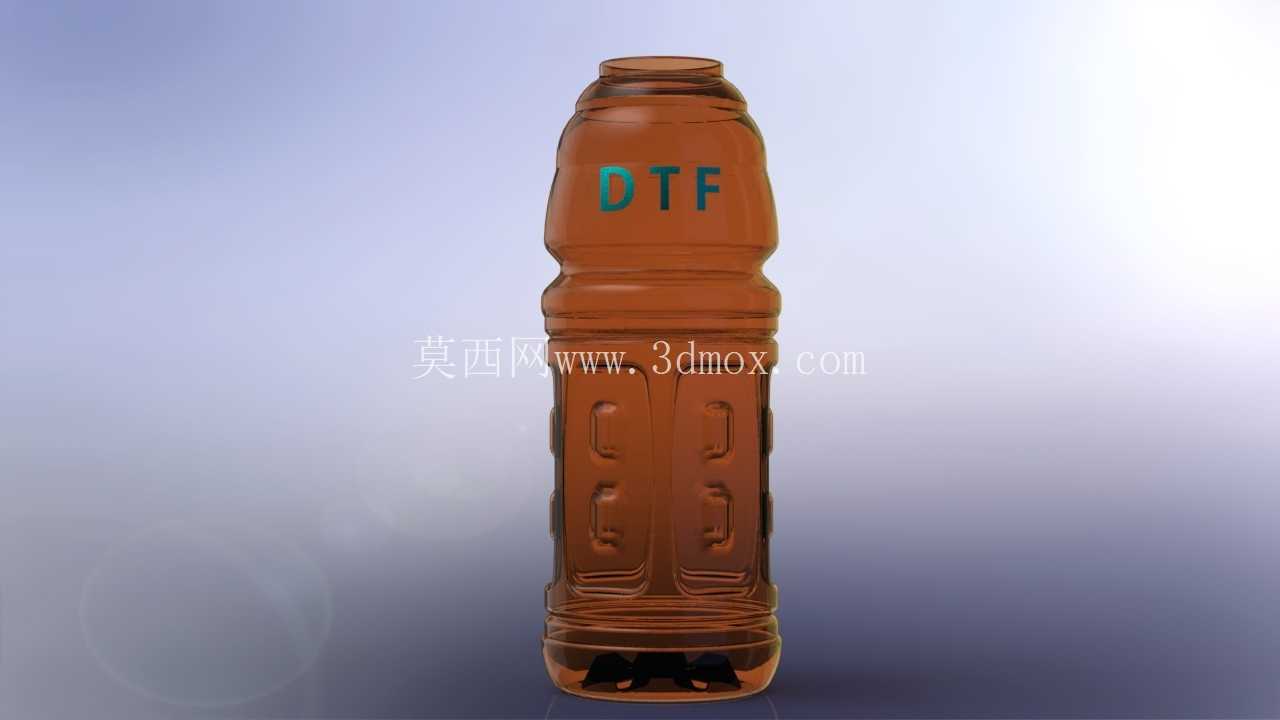

带防滑纹理棕色PET饮料瓶结构设计

　　日常快消饮品的灌装生产线上，这类棕色PET瓶是常温茶饮、功能饮料品类最常用的包装载体，从吹塑成型环节到后续的灌装、旋盖、贴标、码垛全流程，瓶身的结构细节直接决定整线生产的顺畅度，也影响终端消费者的握持使用体验。做瓶体结构设计时，首先要匹配吹塑工艺的成型边界，瓶身整体的拔模斜度控制在1.2度到1.5度区间，避免吹塑脱模时出现瓶壁拉伤、局部壁厚不均的问题，瓶身周向的壁厚差要控制在0.1mm以内，防止后续灌装承压时出现局部鼓胀变形。

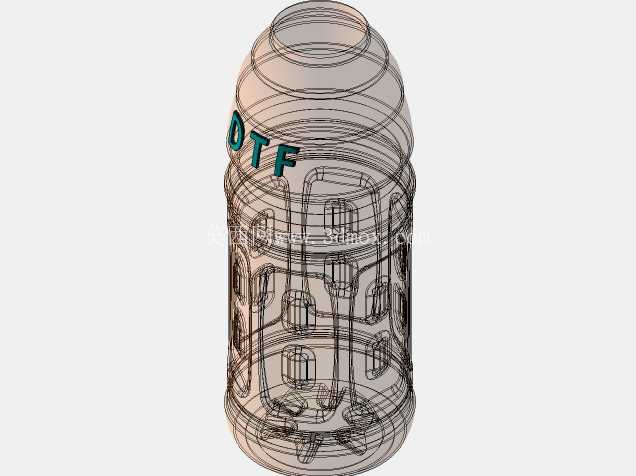

　　瓶身中段设计的内凹防滑筋，不是单纯的装饰结构，每道筋的深度控制在2.5mm，筋条边缘做R1.2的圆角过渡，一方面是增加瓶身的环向刚度，满瓶堆叠时底层瓶体能承受上层6到8层的堆叠载荷不出现塌腰变形，另一方面是消费者单手握持时，手指能刚好卡入筋条间隙，即使瓶身外壁有冷凝水也不会出现打滑脱手的情况。瓶口采用标准的PCO1881瓶口结构，和市面通用的38mm防盗瓶盖完全适配，瓶口的密封面平面度控制在0.05mm以内，旋盖后能保证0.4MPa的内压下不出现漏液，满足含气饮品或者高温热灌装的密封要求。

　　瓶底采用五瓣式内凹底结构，内凹深度12mm，这个结构是为了平衡吹塑成型时的料流分布，同时提升瓶底的抗冲击能力，瓶装饮品从1.2米高度自由跌落至水泥地面时，瓶底不会出现开裂漏液的情况，也能避免满瓶放置时出现底部应力发白的问题。瓶身的棕色母粒添加比例控制在2.3%左右，既能阻挡波长450nm以下的光线穿透，避免内部饮品因为光照出现氧化变质，延长产品货架期，又不会因为色母添加过多影响瓶身的透明度，让消费者能直观看到内部饮品的色泽状态。

　　设计过程中还要考虑整线输送的适配性，瓶身的最大外径控制在66mm，能适配现有绝大多数灌装机的星轮导板、输送导轨的尺寸，不需要对现有生产线做大规模改造就能直接投产，瓶身重心在满瓶状态下位于总高度的42%位置，输送过程中在1.2m/s的线速度下过弯道时不会出现倒瓶现象。瓶身上下两端的过渡圆角做差异化设计，靠近瓶口的肩部做R8的大圆角过渡，避免吹塑时肩部出现料薄导致的强度不足，靠近瓶底的位置做R5的圆角，兼顾标签粘贴的平整度，卷标贴标时标签能完全贴合瓶身曲面，不会出现标签翘边、褶皱的问题。周向分布的防滑筋在轴向一共设置三组，每组筋条的周向位置错开15度，保证不管消费者从哪个角度握持，手指都能接触到防滑结构，同时筋条的凸起方向和瓶身轴线平行，吹塑成型时模具的排气槽能顺着筋条方向布置，避免成型时筋条位置出现困气导致的表面瑕疵。
