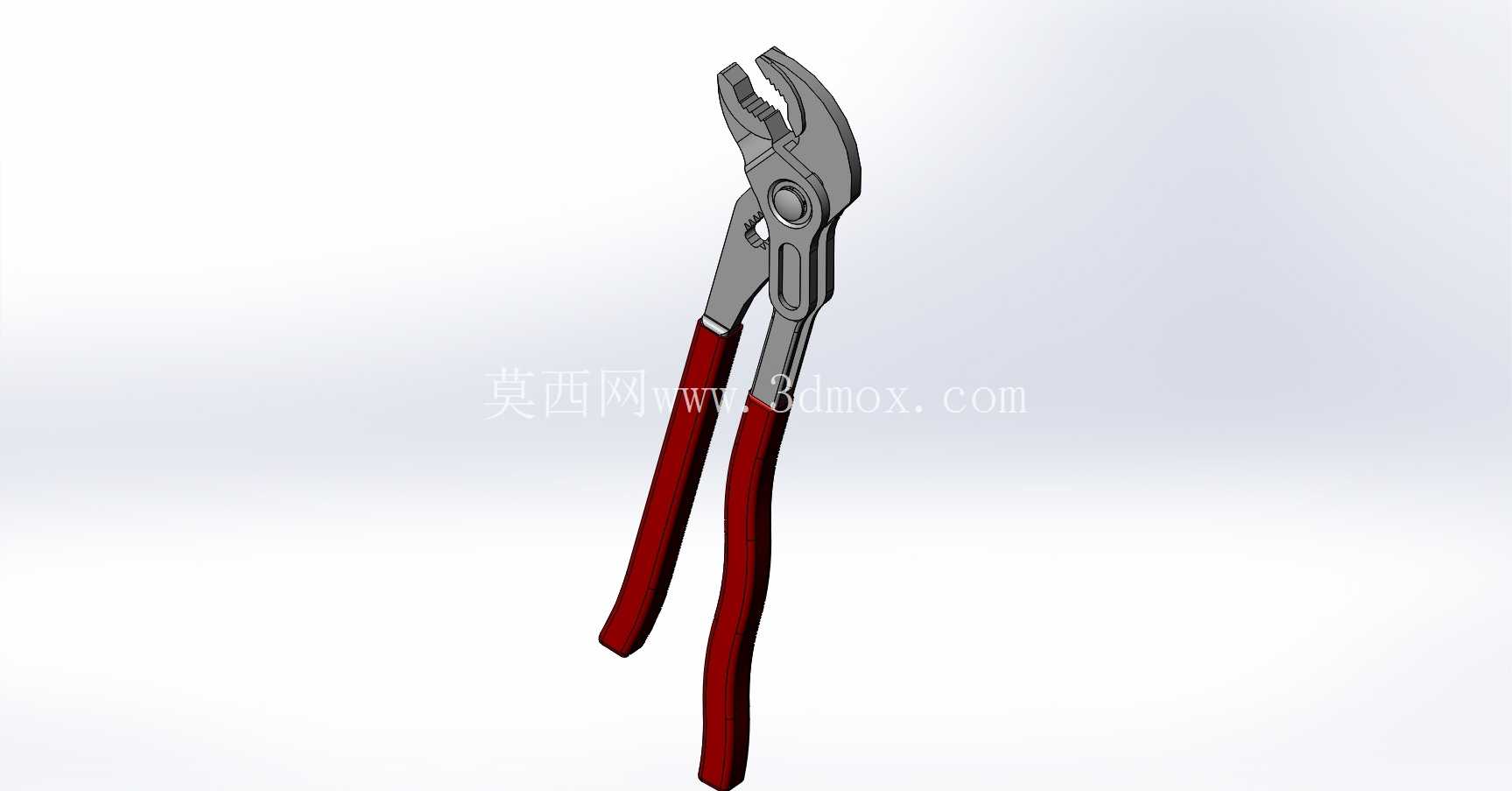

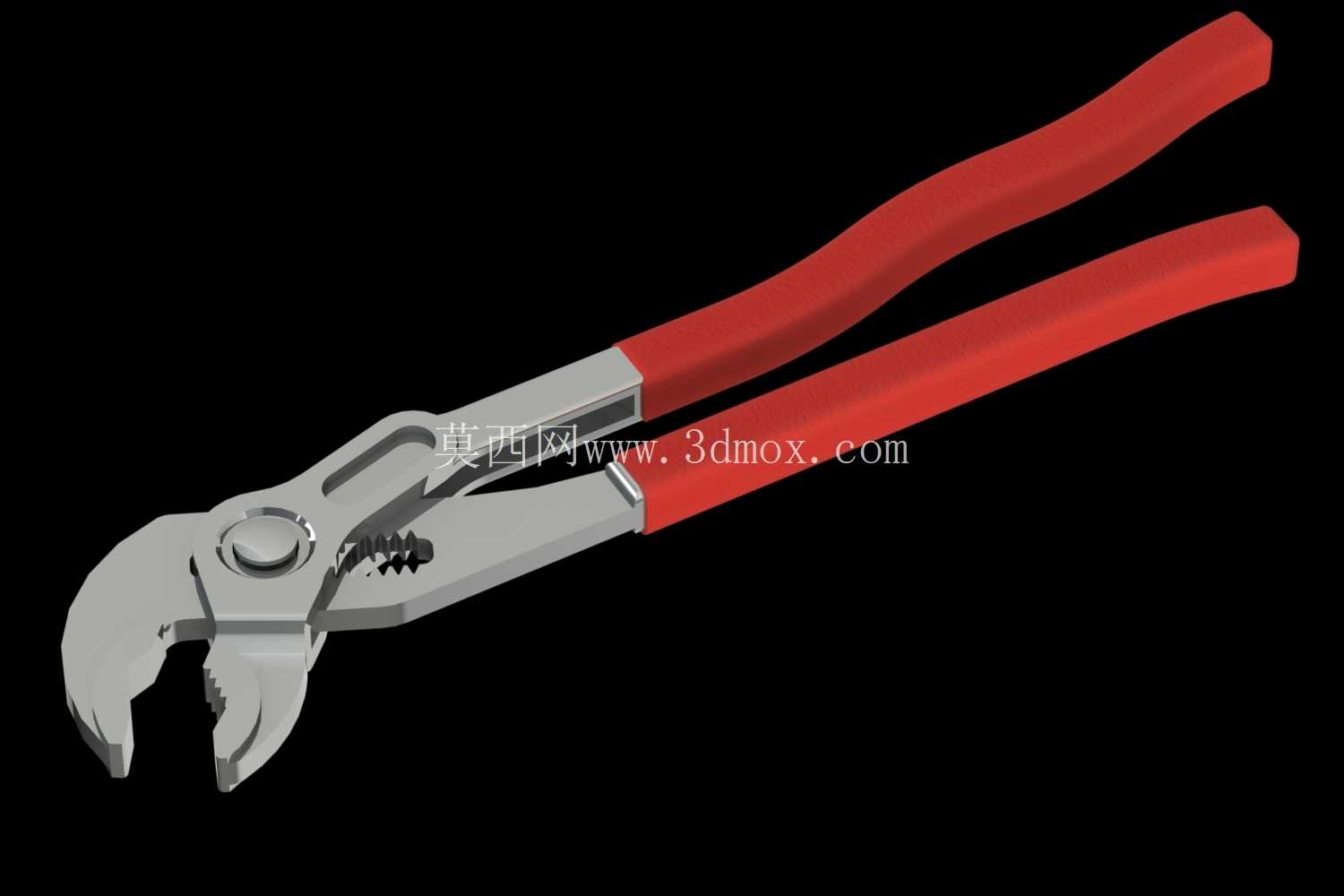

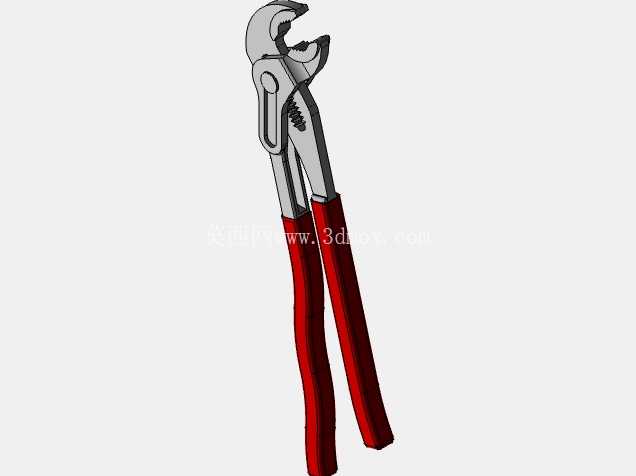

可调式水泵钳夹持工具三维结构

　　这款可调式夹持扳手的结构设计，核心围绕管路拆装、五金件夹持类作业的实际工况展开，日常在水电安装、设备维保、小型机械装配场景中使用频率极高，尤其是面对不同外径的金属管件、异形螺母、薄壁五金件时，可调节的钳口开度能适配多规格作业对象，无需频繁更换工具就能完成多数常规夹持、旋拧作业。从结构细节来看，钳头部分采用齿形咬合面设计，咬合齿的倾斜角度经过反复调整，正向旋拧时齿面会随着受力增大逐步嵌入工件表面，避免施力过程中出现打滑脱开的问题，同时齿尖做了小圆弧钝化处理，不会过度啃伤软质管件或电镀工件表面，兼顾夹持可靠性与工件表面防护。

　　钳身的铰接轴采用偏心锁紧结构配合多档位调节槽，调节档位的间距设置参考了常规水暖管件、紧固件的外径梯度，从6mm到50mm左右的常见夹持对象都能找到适配的开度档位，调节时只需将钳身张开到对应档位卡槽卡入铰接轴即可，无需额外的锁止操作，单手就能完成开度调整，适配高空作业、狭小空间作业时单手持工具操作的需求。手柄部分采用浸塑防滑包覆结构，包覆层的厚度设置在3mm左右，既不会因为过厚导致握持手感臃肿，也能在大力度施力时缓冲钳身对手掌的反作用力，手柄的弯曲弧度参考了人手握持时的自然掌形，长时间施力操作时不易产生手部疲劳，同时手柄尾部做了微扩口设计，沾有油污或水渍时握持也不容易出现手滑脱出的情况。

　　建模过程中，钳身的金属部分采用实体建模方式还原了锻造件的拔模斜度与表面过渡圆角，所有铰接位置的配合间隙控制在0.1mm以内，既符合实际五金工具的装配公差要求，也能在装配体运动仿真时实现钳口开合、档位调节的真实动作模拟，不会出现运动干涉或配合过松导致的结构错位问题。钳头的咬合齿采用阵列特征生成，每个齿的高度、齿距都保持一致，还原了实际机加工齿面的均匀度，同时在齿根位置做了应力圆角处理，避免大扭矩施力时齿根位置出现应力集中导致的崩齿问题，这一细节也和实际量产五金工具的结构强化设计保持一致。

　　从安装与使用边界来看，这款工具属于手持手动工具，无需额外配套安装基座，整体长度控制在250mm左右，属于常规8寸级别的管路钳尺寸，能在宽度大于300mm的操作空间内自由开合使用，针对狭小空间作业场景，钳头的厚度控制在12mm以内，可以伸入部分间隙较小的管路安装位置完成旋拧作业。钳身的铰接轴采用铆接结构设计，建模时还原了铆接位置的翻边结构，长期反复开合使用时铰接轴不会出现松脱脱出的问题，符合手动工具的耐用性设计要求。在实际维保作业场景中，这类可调扳手常用来替代固定尺寸的呆扳手完成水暖管路的螺母拆装、汽车维保过程中橡胶管卡箍的夹持调整、小型设备组装过程中异形支架的临时夹持固定，相比普通固定开口扳手，它的开度调节范围更大，对非标准尺寸的工件适配性更强，尤其是面对使用多年出现锈蚀、尺寸变形的旧紧固件时，可自适应的钳口能牢牢咬合住变形的工件表面，不会因为工件尺寸不标准出现打滑滑脱的问题。建模时针对钳身的受力薄弱位置，也就是铰接轴周边的钳身过渡区域，做了局部加厚处理，厚度比钳身其他位置厚2mm左右，模拟实际锻造工艺中为提升结构强度做的局部补强设计，当施加最大20N·m的旋拧扭矩时，该区域的结构形变控制在弹性形变范围内，不会出现永久变形导致钳口错位无法正常开合的问题。手柄的浸塑层和金属钳身之间采用过盈配合结构，包覆层的内圈尺寸比金属手柄的外圈尺寸小0.2mm，装配后包覆层不会和金属钳身出现相对滑动，大力度施力时握持力可以有效传递到钳头位置，不会出现手柄打滑空转的情况。
