公路自行车前轮50mm碳管轮组三维设计

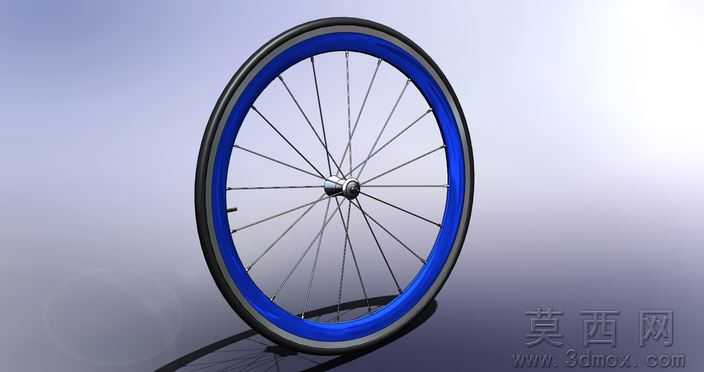

本模型为公路自行车前轮50mm碳管轮组三维设计作品，建模阶段以rim公司标准轮组参数为基础，参考Narus k款公路车前叉安装适配尺寸开展设计，首先完成轮圈基础轮廓的草绘，通过旋转特征生成50mm高度的碳管轮圈基体，再依次绘制辐条安装孔位、气嘴预留孔的特征，采用阵列命令完成放射状辐条的排布，每根辐条的长度、安装角度均匹配轮圈与花鼓的相对位置，保证轮组的径向跳动公差控制在合理范围内，随后完成花鼓主体、轴芯、锁紧端盖的零件建模，最后将外胎、内胎的装配特征整合到轮组中，形成完整的单零件装配体结构。参数设计层面严格遵循公路自行车竞赛级轮组的尺寸规范，轮圈外径适配标准700C公路车外胎，轮圈宽度匹配主流开口胎安装需求，花鼓的轴径、开档尺寸完全适配标准公路车前叉安装规格，辐条数量采用竞赛轮组常用的放射式排布方案，兼顾轻量化与结构强度需求，气嘴孔位置预留了法式气嘴的安装空间，符合专业公路车的使用习惯。渲染材质部分，轮圈采用亮面蓝色碳纤维材质表现，还原碳纤轮组的高光质感与编织纹理细节，外胎采用哑光黑色橡胶材质，模拟公路车外胎的细腻胎面纹理与橡胶哑光质感，辐条采用亮面不锈钢金属材质，表现金属辐条的反光特性，花鼓部分采用抛光银色金属材质，还原铝合金花鼓的金属光泽，整体渲染效果清晰展现轮组的结构层次与材质差异。结构原理上，该轮组通过放射状排布的辐条将轮圈与花鼓连接为受力整体，骑行过程中花鼓承受的载荷通过辐条均匀传递到整个轮圈，再通过外胎接触地面分散冲击力，50mm框高的碳管轮圈在保证侧向刚性的同时优化了气动性能，能够降低高速骑行时的风阻，气嘴孔预留位置方便日常骑行时的胎压检测与充气操作，整体结构完全符合公路自行车前轮的受力逻辑与使用需求。软件兼容方面，模型提供SolidWorks2010原生格式文件，同时导出STEP/IGES通用中间格式，可兼容Creo、UG、Catia等主流三维设计软件打开编辑，还提供STL格式文件，可直接导入切片软件用于3D打印制作实物样件，不同格式的文件均保留了完整的结构特征，不会出现特征丢失、面破损等问题。研发教学应用层面，该模型可作为自行车设计专业的教学案例，帮助学习者理解轮组的受力结构、参数匹配逻辑与装配关系，也可用于自行车配件研发环节的结构验证、气动仿真分析的基础模型，还可作为骑行装备展示、产品宣传的三维素材使用，对于自行车爱好者改装轮组、定制个性化涂装也具备参考价值。
