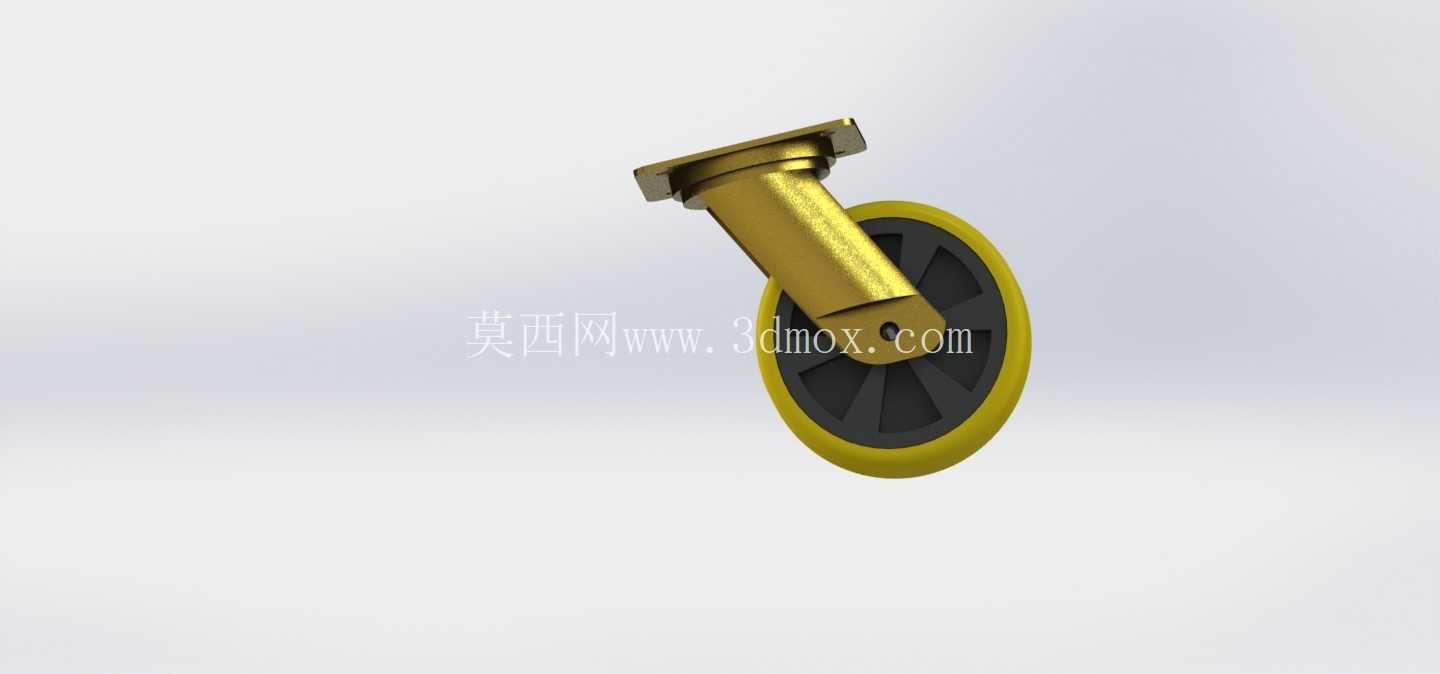

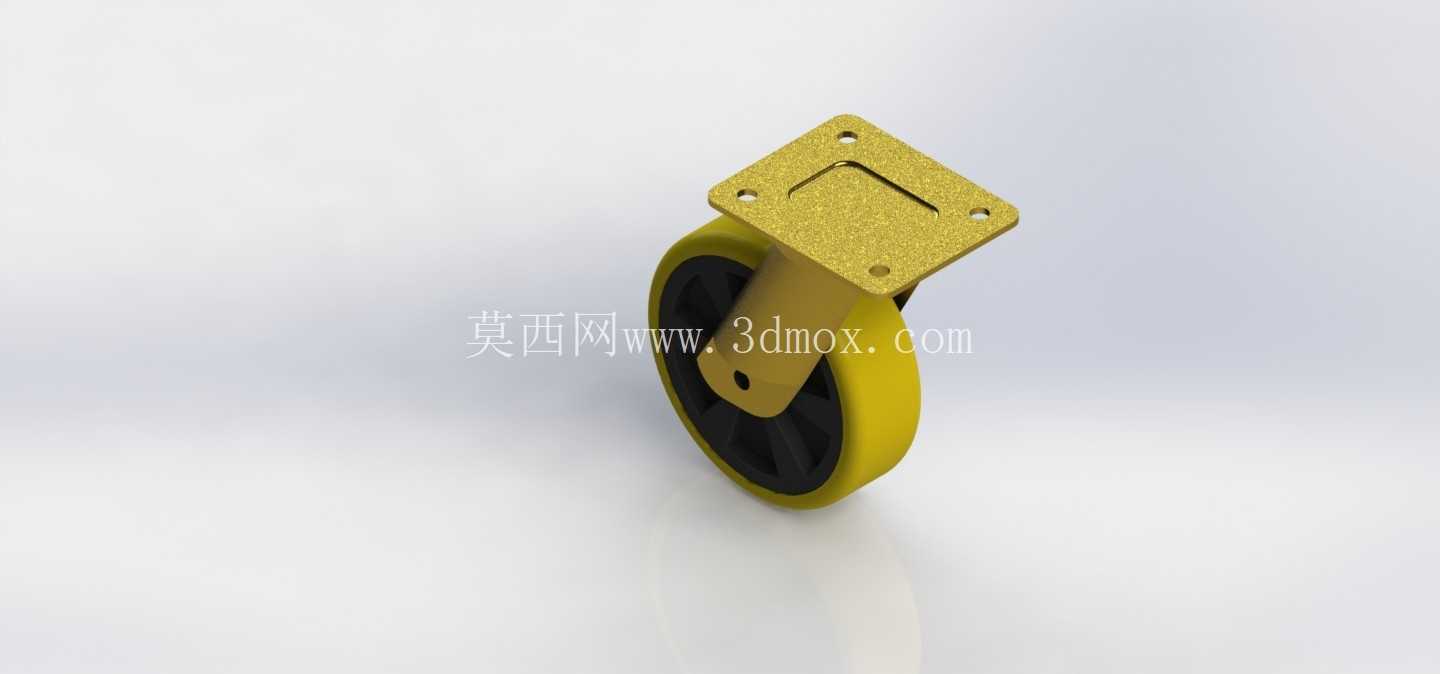

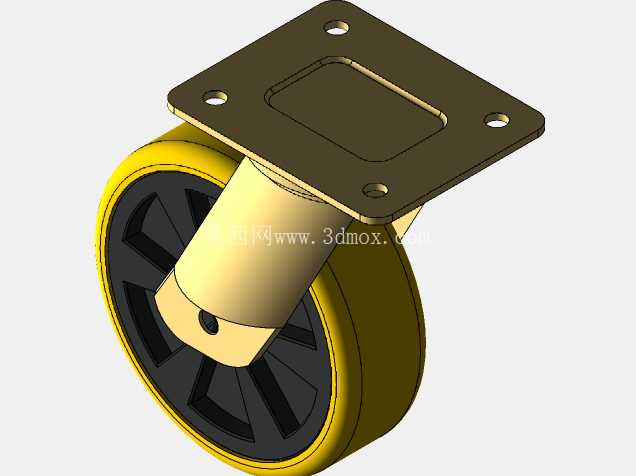

在工业生产场景里,脚轮是各类移动工装、设备机架、周转载具实现工位转移、灵活移位的核心支撑部件,这款定向脚轮的结构设计,重点适配中重载工况下的固定方向移动需求,区别于万向脚轮的转向功能,定向结构可以在长距离直行移位时避免轮体偏摆,保持行进轨迹稳定,减少推行过程中的方向修正成本。从结构组成来看,这款脚轮分为顶部安装法兰、转向支撑座、轮体三个核心部分,顶部的方形安装法兰设置了四个对称分布的安装孔,安装时可以通过螺栓直接固定在设备底部的安装面上,四个安装孔的孔位对称度经过校核,安装后受力均匀,不会出现单侧应力集中导致的法兰变形问题,法兰中心区域做了下沉式的凹槽设计,既可以减少安装面的加工面积,降低配合面的平面度要求,也能在螺栓锁紧时容纳少量安装面的凸起杂质,保证法兰与设备底面贴合紧密,不会出现虚位。
支撑座部分采用阶梯式的轴座结构,连接法兰与轮体的部分做了圆弧过渡,避免直角位置的应力集中,在承受垂直方向载荷时,应力可以顺着圆弧面均匀分散到整个支撑座结构上,不会在转角位置出现断裂隐患,轮体的安装轴孔与支撑座的轴位采用间隙配合,装配时需要配套对应的锁紧螺母限制轮体的轴向窜动,保证轮体转动时不会出现左右偏移,减少轮体与支架的摩擦损耗。轮体部分采用外层聚氨酯包胶、内层硬质轮芯的结构,外层聚氨酯材质硬度适中,在车间环氧地坪、水泥地面行进时不会划伤地面,同时具备不错的减震效果,经过小幅度的地面凸起、接缝时可以缓冲震动,避免设备上的精密元器件受冲击损坏;内层的硬质轮芯设置了辐射状的加强筋结构,在保证轮芯整体结构强度的前提下,减少了材料用量,降低轮体自身重量,同时加强筋的结构可以提升轮芯的抗扭性能,在急停、启动时不会出现轮芯与外包胶层脱离的问题。
实际选型应用时,需要先确认设备底部的安装边界,方形法兰的安装孔距要和设备底部的预留孔位匹配,同时要核算单轮的承载能力,四个脚轮配套使用时,总承载能力需要预留1.5倍以上的安全系数,避免设备偏载时单个脚轮受力超过载荷极限出现损坏;定向脚轮通常和万向脚轮搭配使用,常见的布置方式是两个定向轮安装在设备的推行侧,两个万向轮安装在转向侧,既可以保证长距离直行时的轨迹稳定,也能在需要转向时灵活调整方向,适合用在车间周转车、中型设备移动机架、工装夹具台等需要频繁移位但对行进稳定性有要求的场景。
建模过程中,轮体的包胶层与轮芯的配合面需要做滚花结构的细节处理,保证两者结合的可靠性,支撑座与法兰的焊接位置(如果是焊接结构)需要做焊缝的细节示意,如果是一体铸造结构则要保留铸造圆角,避免出现尖锐的直角结构,符合铸造工艺的脱模要求;安装孔的位置需要标注形位公差,保证四个孔的位置度符合安装要求,避免现场安装时出现孔位对不上的问题。另外轮体的转动间隙需要控制在合理范围,间隙过大会导致轮体晃动,行进时产生噪音,间隙过小则会导致转动卡滞,推行阻力变大,轴位的配合公差一般选取基孔制的间隙配合,保证加注润滑脂后转动顺畅。这款脚轮的结构没有设置刹车组件,适合用在固定路线行进、不需要随时驻停的场景,如果需要驻停功能,可以在支撑座侧面加装刹车块结构,通过摩擦轮面实现轮体锁止,拓展使用场景。在不同的地面工况下,包胶层的厚度可以做对应调整,粗糙水泥地面使用时可以适当增加包胶厚度,提升耐磨性能,平整环氧地面使用时可以适当减薄包胶厚度,降低轮体整体高度,减少设备的重心高度,提升设备放置的稳定性。
