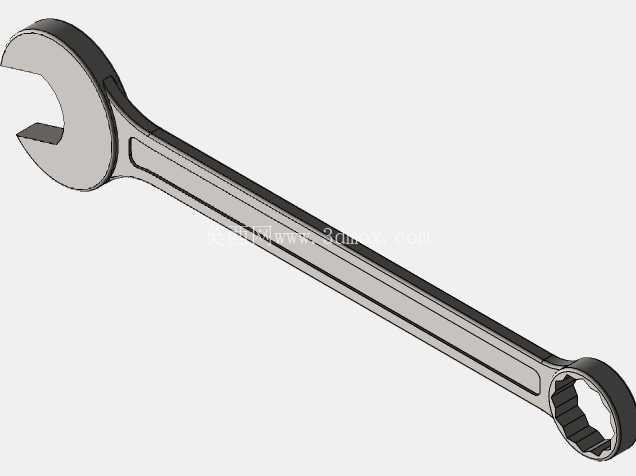

两用开口梅花铸钢扳手结构设计

　　在设备运维、机械装配、产线安装调试等场景里，手动紧固工具的适配性直接决定作业效率，这款两用扳手整合了开口端与梅花端的双重功能，能覆盖不同工况下的紧固件操作需求，无需频繁更换工具即可完成多规格六角头螺栓、螺母的拆装作业。开口端的设计针对快速旋拧场景做了优化，开口夹角严格匹配六角紧固件的对边尺寸公差，作业时可直接从侧面卡入紧固件，适合紧固件两端有长杆穿出、无法从端部套入的作业场景，比如设备机架外侧的长螺栓紧固、管路支架的螺母调整等场景，能大幅减少工具对位的时间消耗。

　　梅花端采用十二角内孔结构，相比六角结构能提供更多的咬合点位，在紧固件锈蚀、空间受限无法大角度转动扳手的场景下，仅需转动30度即可完成一次扳动换位，同时多齿咬合的结构能分散受力，减少打滑磨圆紧固件边角的概率，适合大扭矩紧固、锈蚀紧固件拆卸这类对咬合强度要求高的作业。整体结构采用长直柄设计，力臂长度经过扭矩匹配计算，既保证手动施加扭矩时能达到常规紧固件的预紧力要求，又不会因为力臂过长导致扭矩过载拧断螺栓，手柄部分做了等宽加厚处理，握持时受力均匀，长时间作业也不会出现硌手的情况，同时杆身的加强筋结构沿手柄轴向分布，在不额外增加整体重量的前提下提升了杆身的抗弯折强度，应对大扭矩作业时不会出现杆身弯曲变形的问题。

　　从设计细节来看，开口端的头部厚度做了减薄处理，能伸入间隙较小的装配空间，比如设备护板内侧、电气柜安装位这类狭窄区域的紧固件操作，头部与杆身的过渡区域采用大圆弧过渡，避免应力集中导致的头部断裂问题，经过调质处理的铸钢材质能兼顾硬度与韧性，头部咬合区域的硬度满足频繁摩擦作业的耐磨要求，杆身的韧性则能承受突发的冲击载荷，比如拆卸锈蚀紧固件时的敲击辅助作业不会出现杆身崩裂的情况。在实际选型适配时，需要注意扳手的开口与梅花端尺寸对应统一规格的紧固件，整体长度对应的额定扭矩匹配对应螺栓的性能等级，避免超扭矩使用导致工具损坏或者紧固件断裂，作业时梅花端需完全套入紧固件头部，开口端卡入后需保证两个咬合面完全贴合紧固件侧边，减少偏载导致的打滑风险。

　　这款扳手的结构设计充分考虑了一线装配与运维场景的实际需求，将两种常用扳手的功能整合到同一工具上，减少了工具携带的数量，在户外抢修、高空作业这类工具携带不便的场景下优势尤为明显，同时铸钢材质的整体强度能满足工业场景下高频次、大强度的使用要求，杆身的表面处理做了防锈氧化层，能适应潮湿、多粉尘的作业环境，长期存放也不会出现锈蚀影响使用的问题。从建模逻辑来看，整体结构先通过草图绘制两端头部的轮廓与杆身的轴向路径，再通过拉伸、切除完成基础外形构建，梅花端的十二角轮廓采用参数化绘制，可直接匹配对应紧固件的对边尺寸公差，开口端的开口角度做了15度的偏转设计，方便在平面上翻转扳手实现连续旋拧，过渡区域的圆角参数经过应力仿真验证，确保最大受力点的应力值在材料许用应力范围内，手柄部分的轮廓做了人机工程优化，边缘做了倒钝处理，不会出现锐边割手的问题。
