DIN标准系列楔形方形垫圈参数化模型

在重型钢结构连接、槽钢工字钢装配、设备机架拼接的工程现场，经常会遇到连接件支承面与螺栓轴线不垂直的问题——比如槽钢的翼缘本身带有固定斜度，普通平垫圈垫上之后，螺栓头部会和垫圈表面形成夹角，拧紧时螺栓会承受附加弯曲应力，轻则预紧力达不到设计要求，重则在设备长期振动工况下出现螺栓疲劳断裂、连接副松脱的故障，这时候就需要用到对应标准的楔形方垫圈来补偿安装角度差。

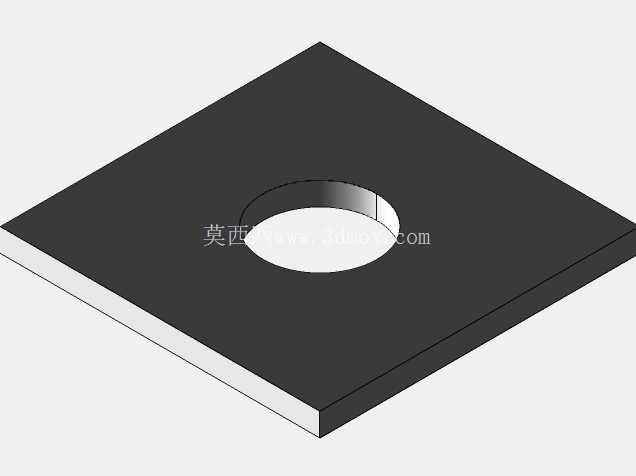

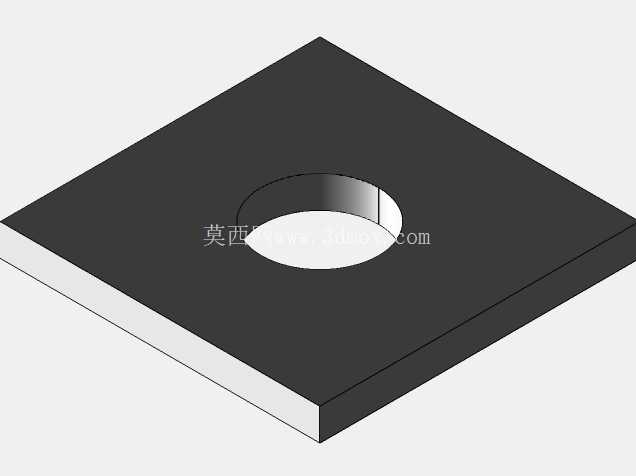

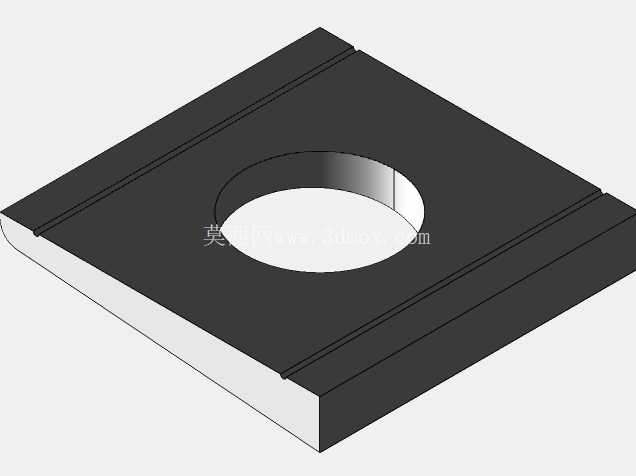

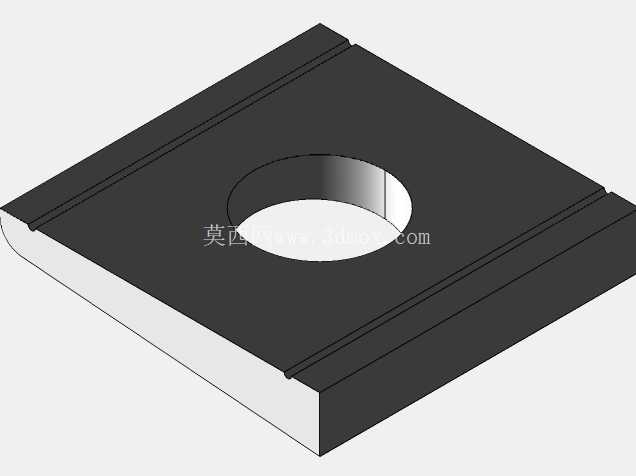

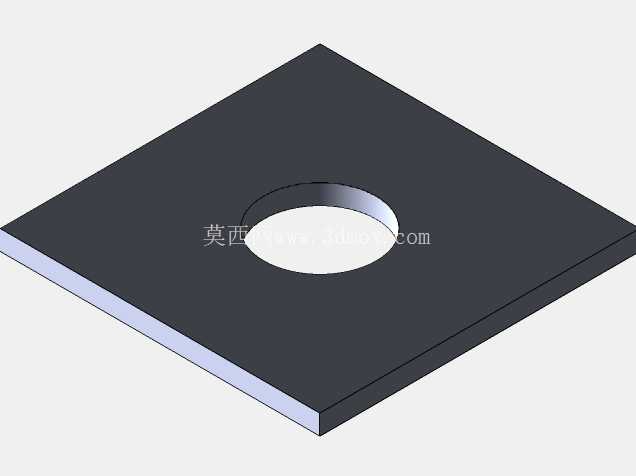

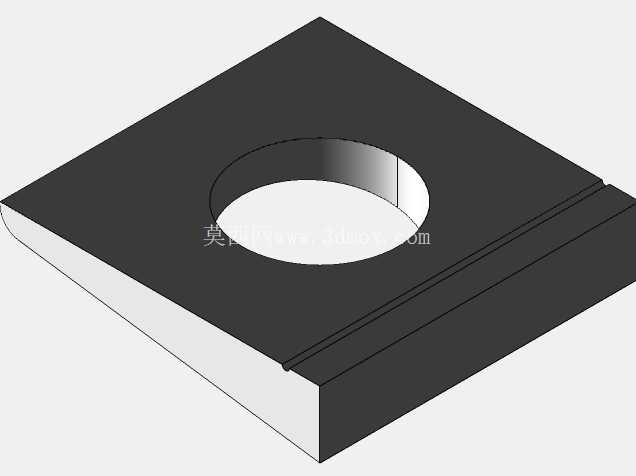

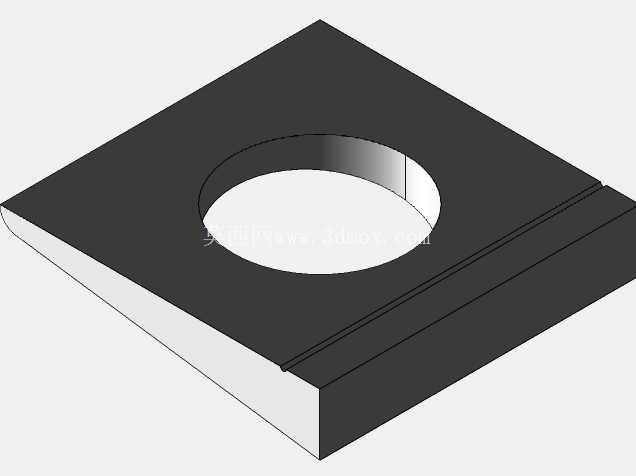

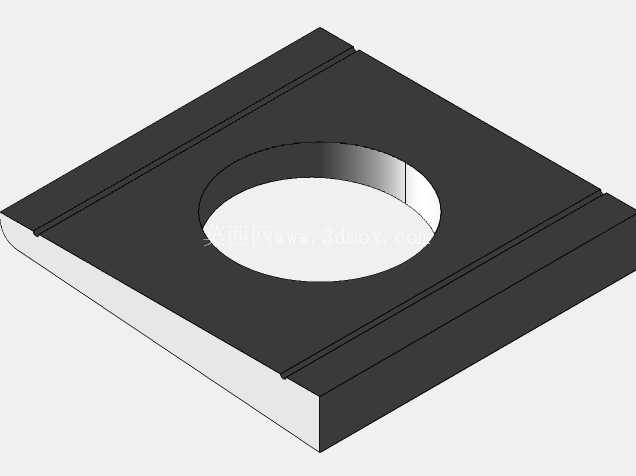

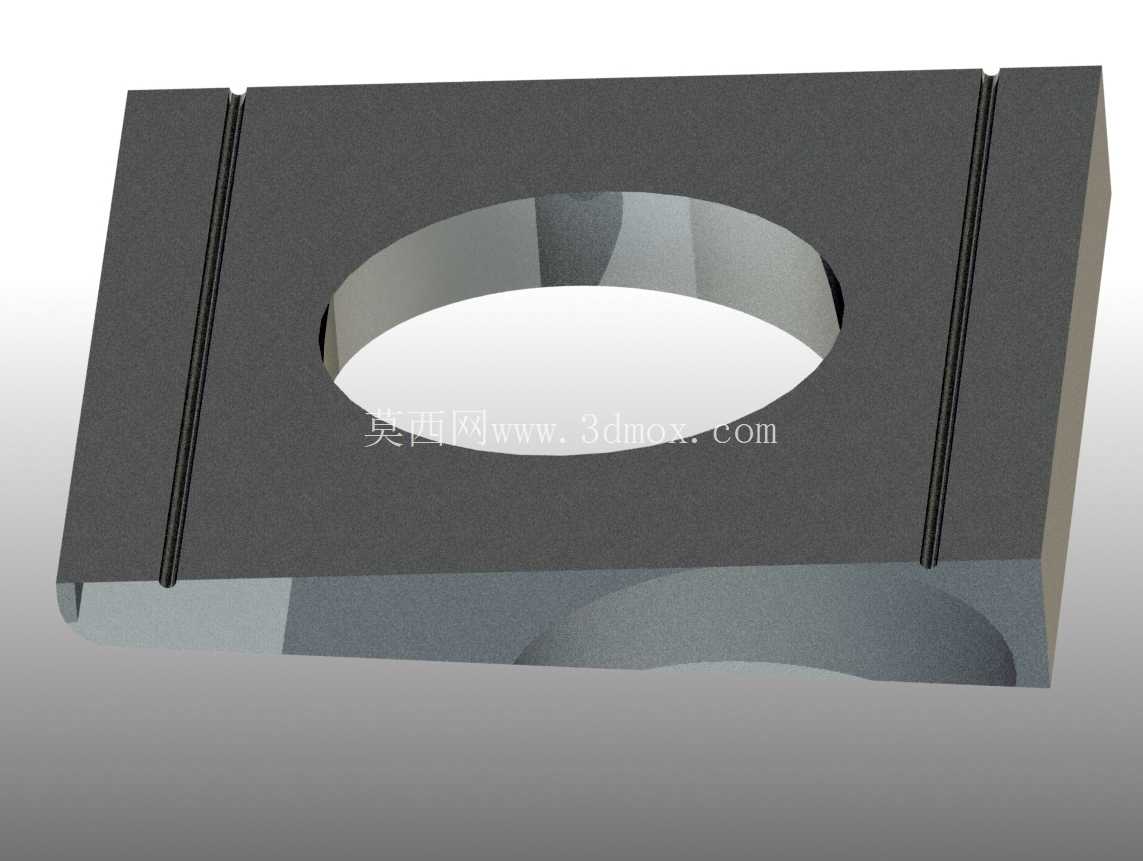

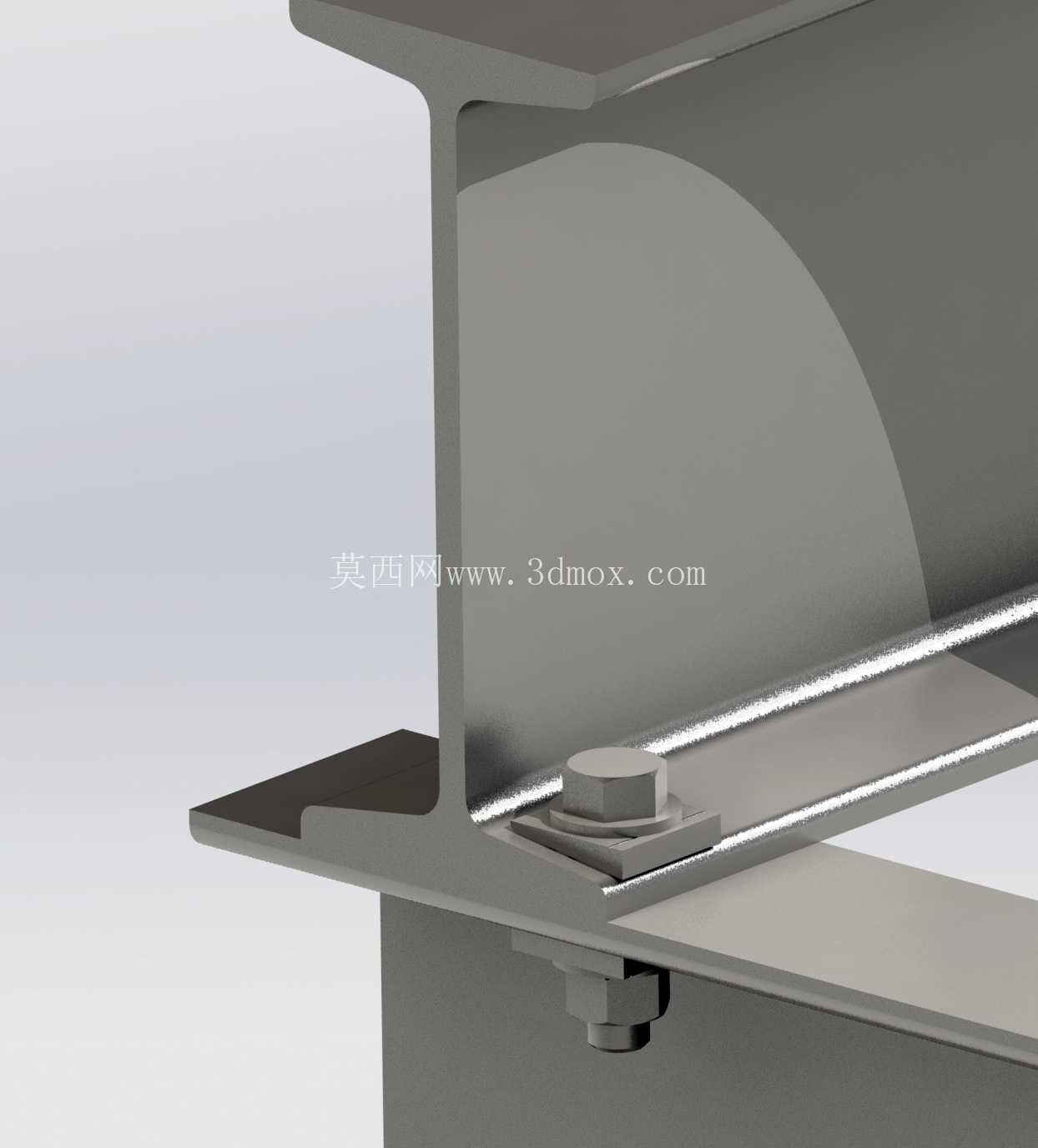

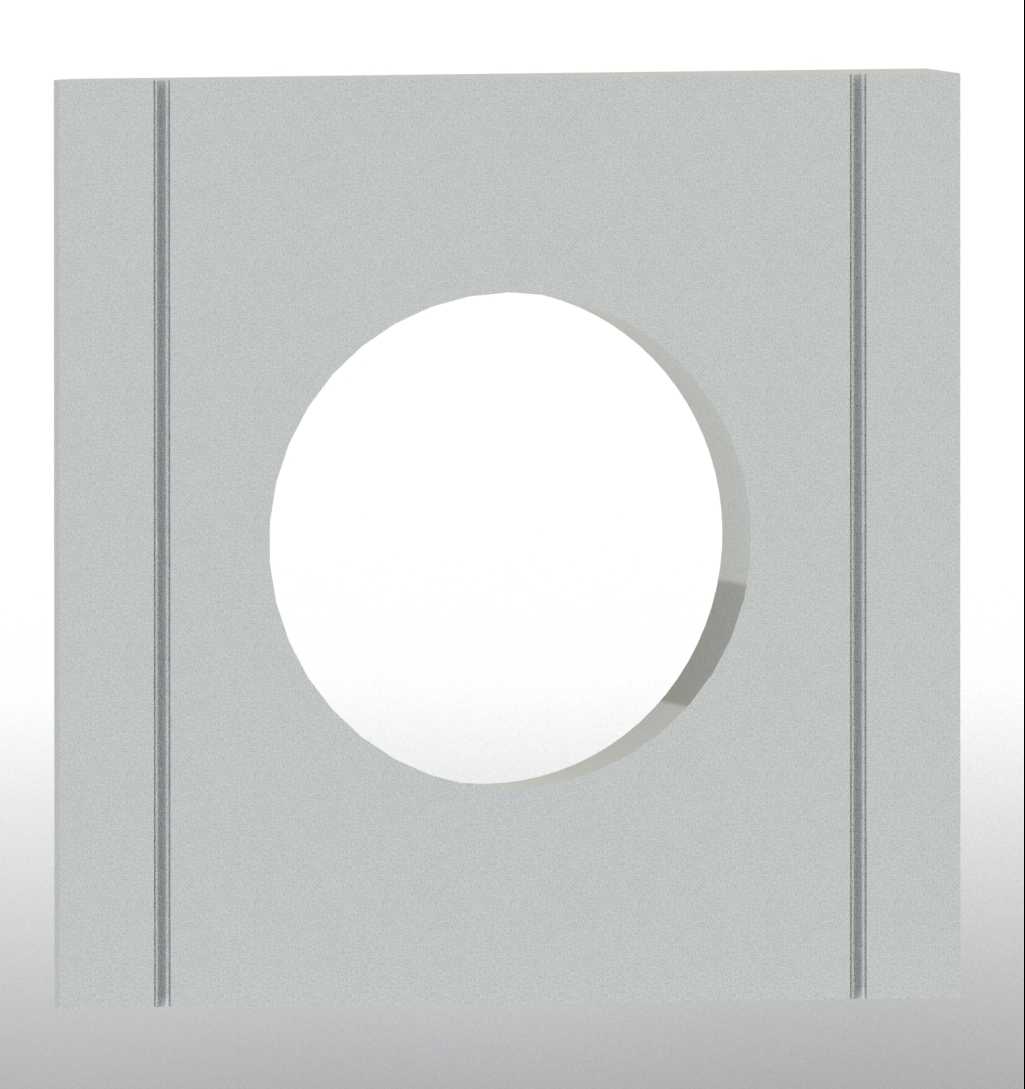

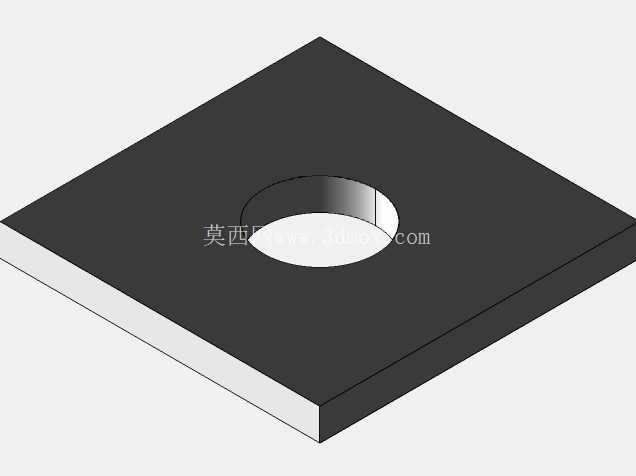

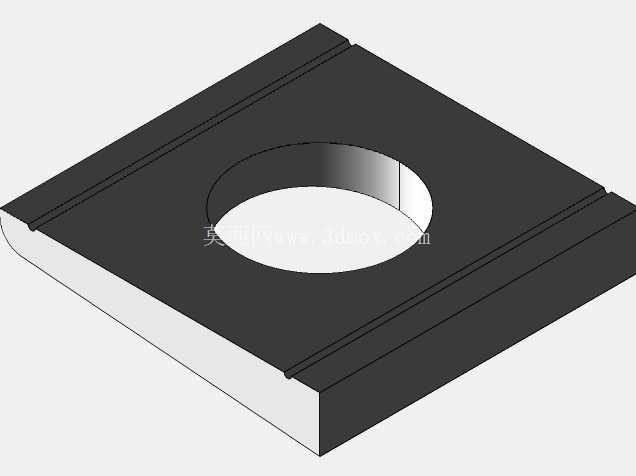

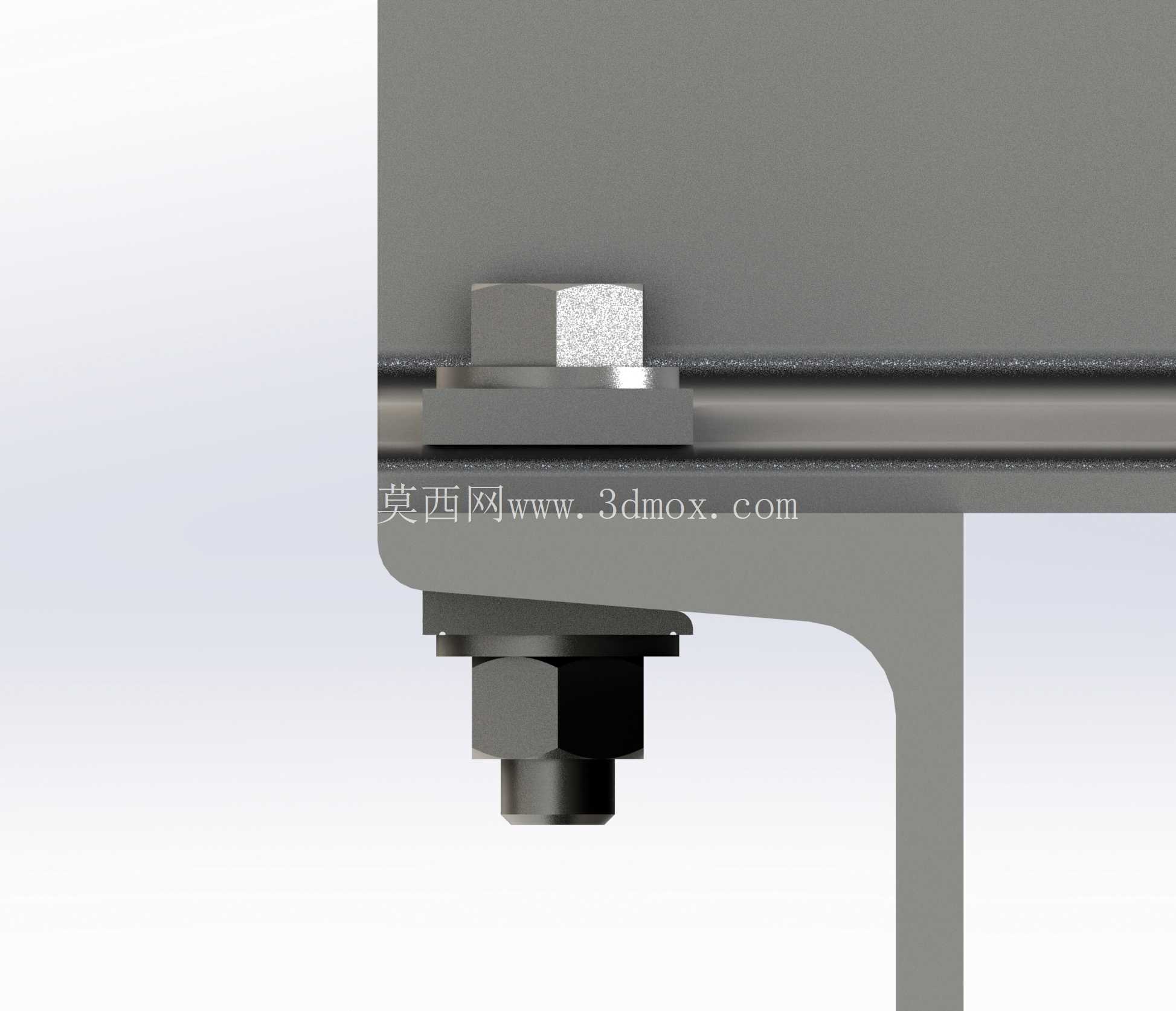

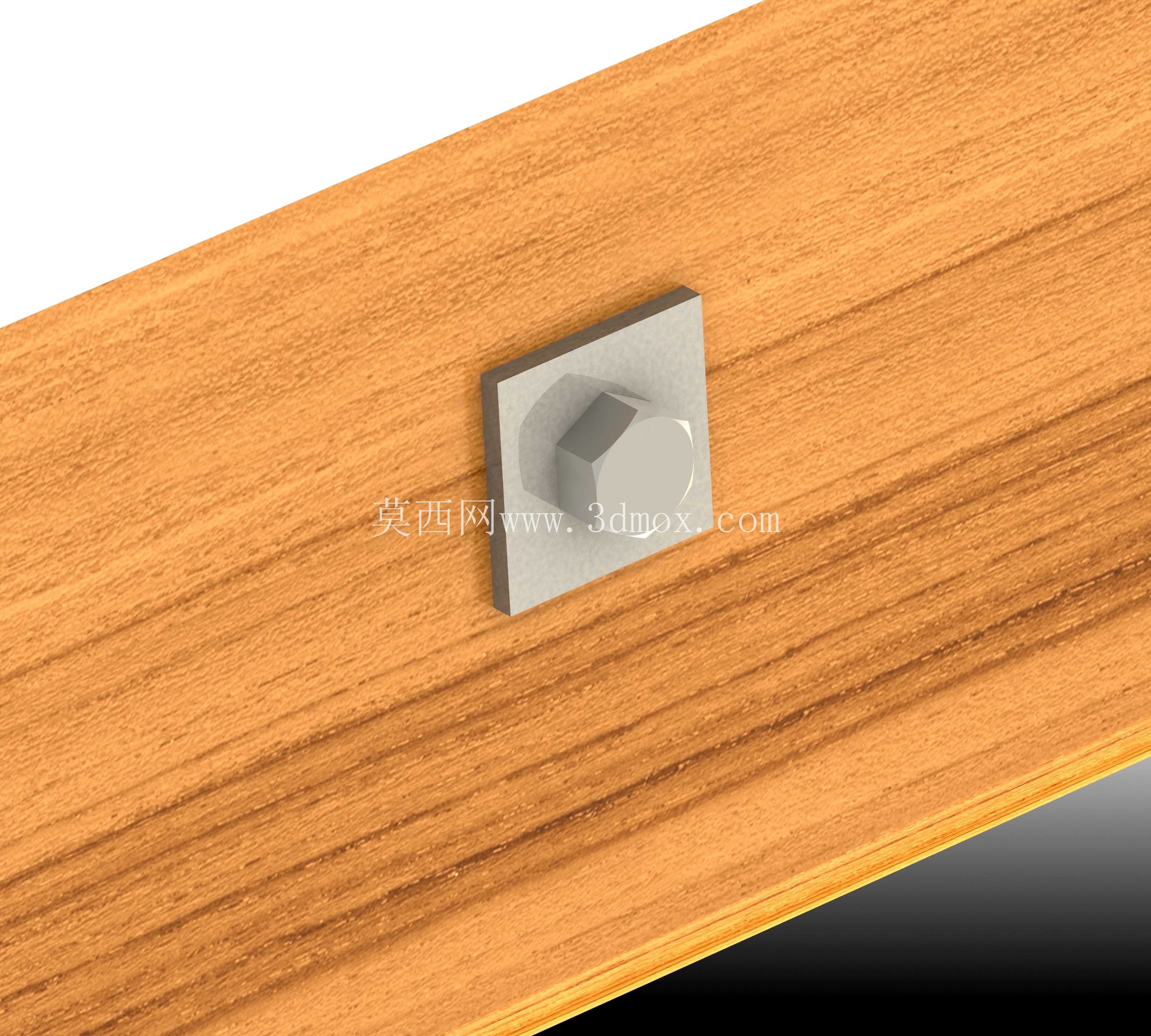

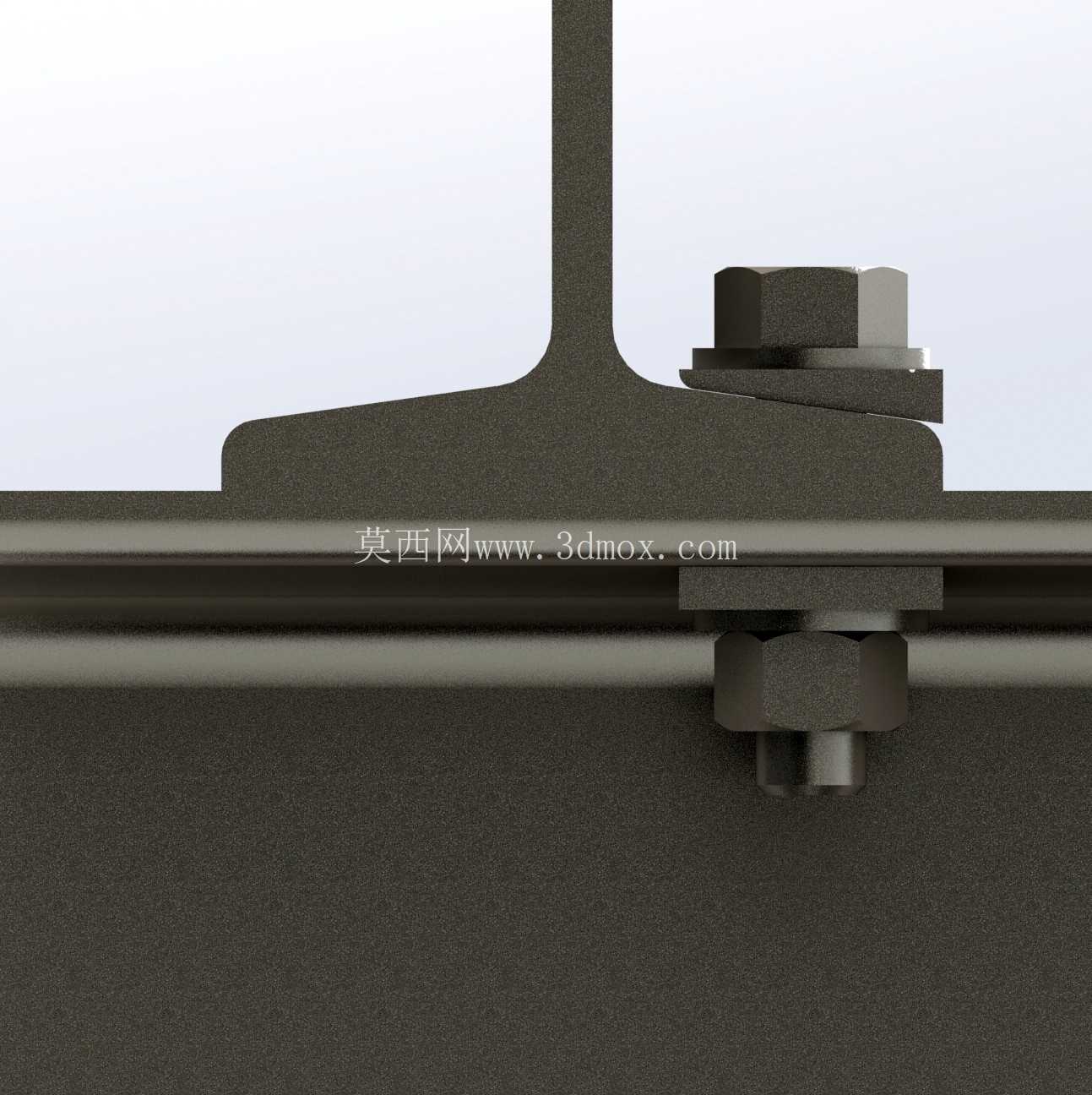

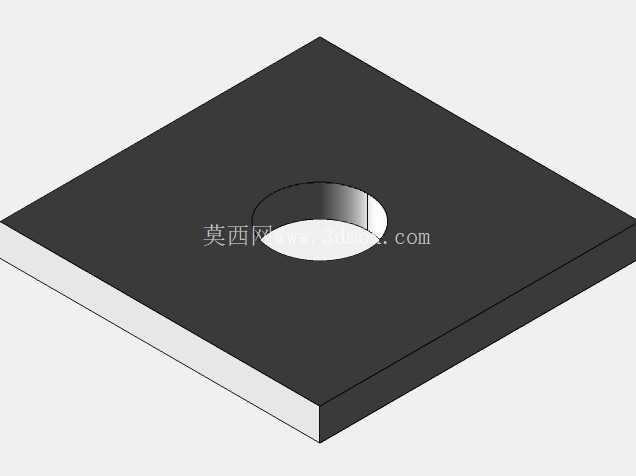

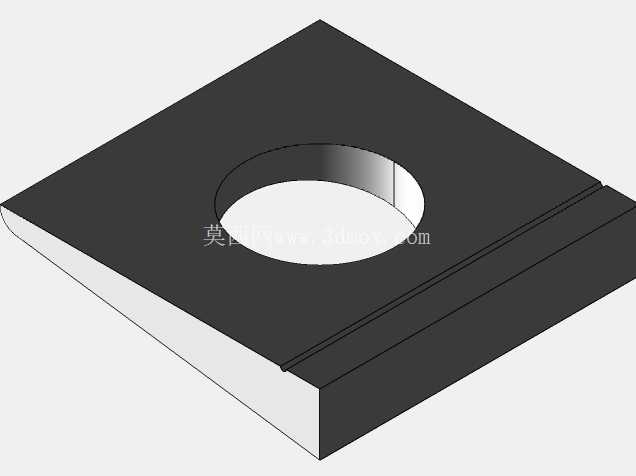

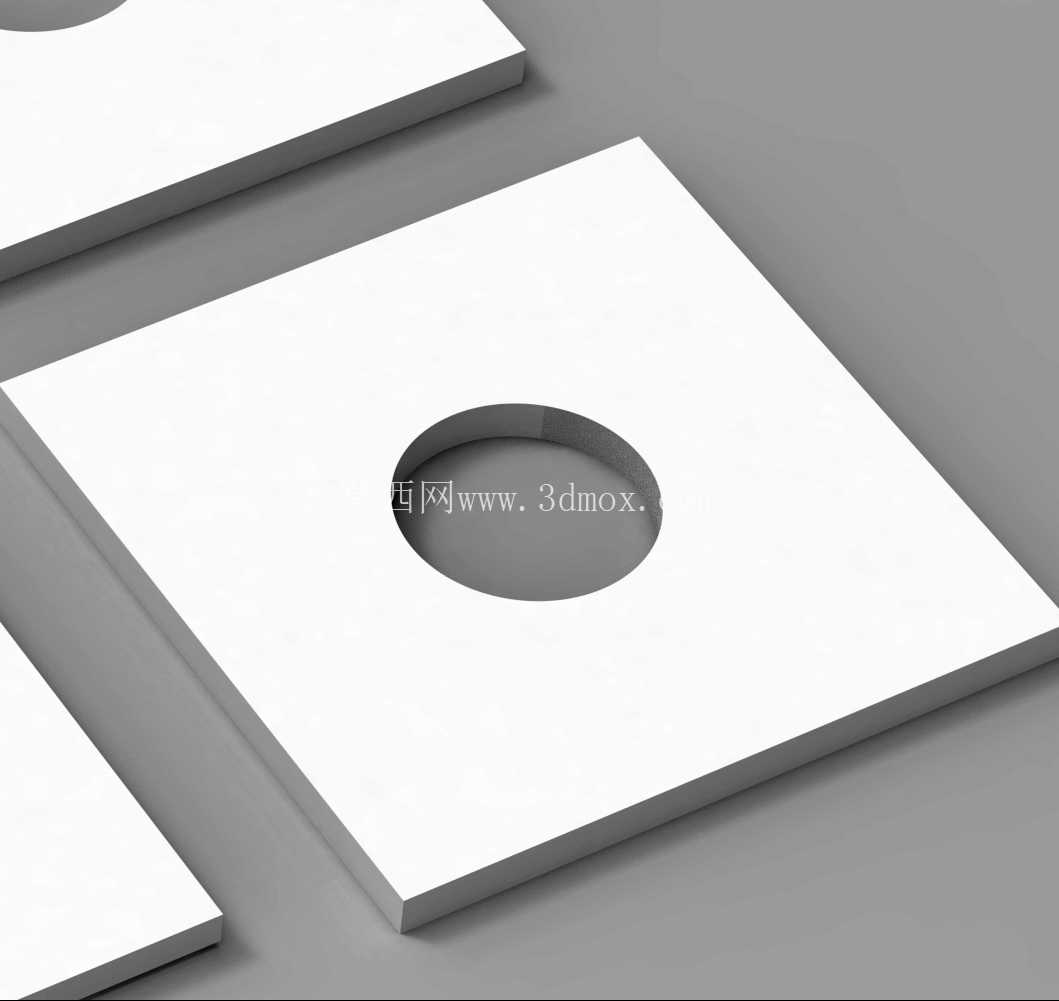

这套模型覆盖了DIN434、DIN435、DIN436三个常用方垫圈标准，其中DIN434是适配U形槽钢截面的8%锥度楔形方垫圈，垫圈本体上设计有两个垂直于锥度方向贯通的凹槽，安装时凹槽可以卡在槽钢翼缘的凸起棱边上，避免拧紧螺栓时垫圈跟转，同时8%的锥度刚好匹配常用热轧槽钢的翼缘斜度，垫入之后螺栓头部的支承面可以完全和垫圈表面贴合，让螺栓只受轴向拉力，消除附加弯矩。DIN435是锥度14%的楔形方垫圈，对应I形工字钢的翼缘斜度，垫圈上设置有一个贯通整个长度方向的凹槽，卡在工字钢翼缘上实现防转定位，保证大规格螺栓连接时的支承面贴合度。DIN436是标准方形平垫圈，主要用在支承面为平面的钢结构连接场景，相比普通圆形垫圈，方形垫圈的支承接触面积更大，在混凝土基础、木结构等低强度支承面上使用时，可以有效降低接触面压，避免支承面被压溃。

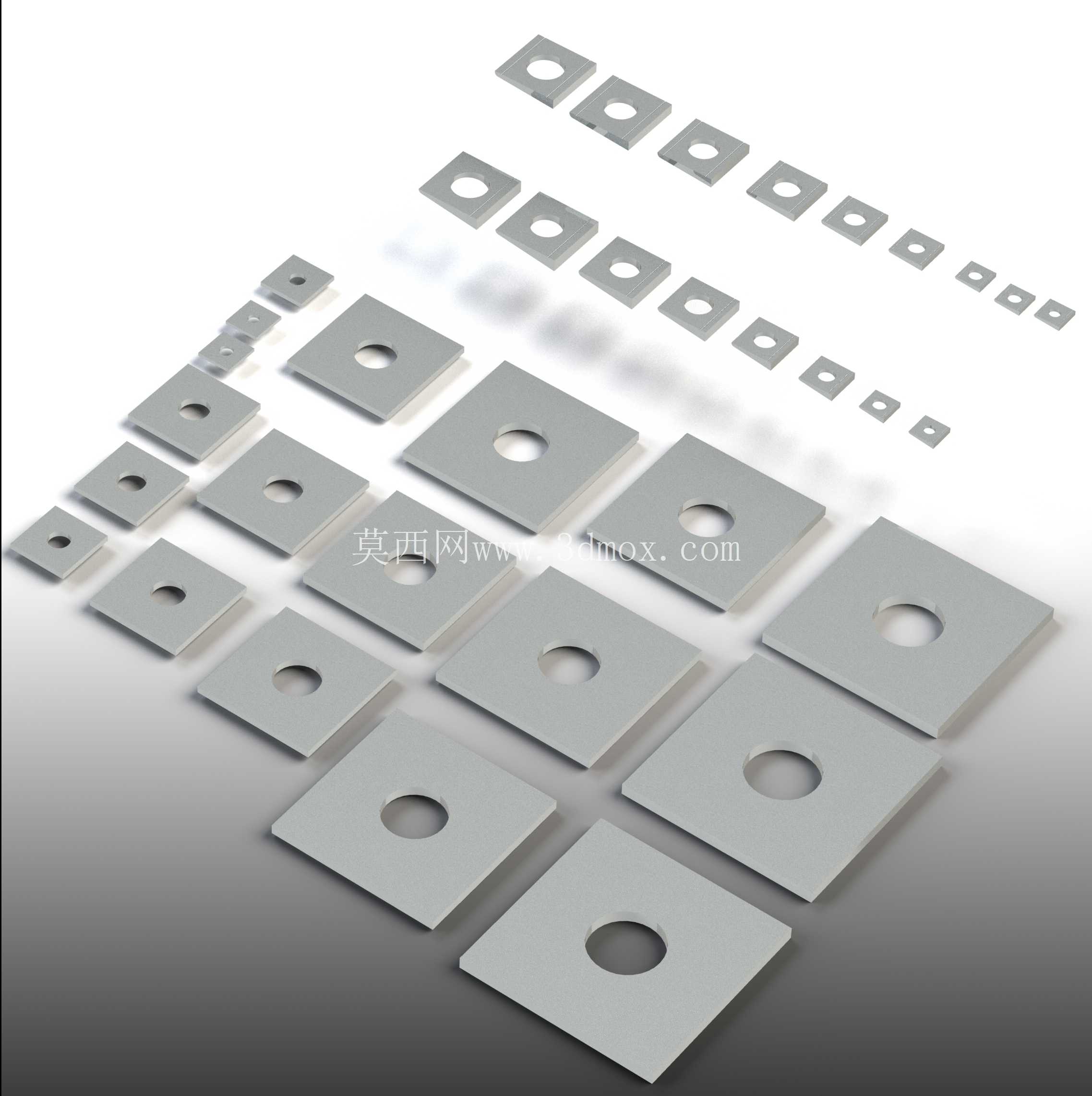

建模时完全遵循对应DIN标准的尺寸公差要求，每个规格的垫圈都做了参数化关联设计：锥面角度、方边长度、内孔直径、凹槽宽度深度、垫圈厚度都和标准件手册的尺寸一一对应，不同规格之间可以通过参数表直接切换，不需要重复建模。设计时特意把三个标准的垫圈按尺寸规格做了阵列排布，从适配M6小螺栓的小规格到适配M30大螺栓的大规格全部覆盖，每个规格的安装边界都做了校核：比如DIN434垫圈的方边尺寸刚好比槽钢翼缘的安装面宽度小2mm，避免安装时垫圈边缘超出型钢表面；内孔直径比对应螺栓公称直径大1mm，留出足够的安装调整间隙，保证螺栓可以顺利穿入；凹槽的尺寸刚好和型钢翼缘的棱边间隙配合，既可以起到防转作用，又不会因为间隙过小导致安装卡滞。

在实际设备选型时，首先要确认被连接件的支承面类型：如果是U形槽钢连接选DIN434，工字钢连接选DIN435，平面连接需要大支承面选DIN436；其次要匹配螺栓的公称直径，选择对应内孔尺寸的垫圈，同时要确认垫圈的厚度是否满足安装间隙要求，避免垫入垫圈后螺栓的旋合长度不够。这套参数化模型可以直接导入装配体中做干涉检查，模拟实际安装时的贴合状态，提前发现安装角度不匹配、垫圈和周边零件干涉的问题，减少现场安装时的修配工作量。在重型设备机架、厂房钢结构、输送线支架、起重设备横梁的连接设计中，这类标准方垫圈的使用量很大，准确的三维模型可以帮助设计人员快速完成连接副的选型装配，避免因为垫圈选型错误导致的连接失效问题。建模时还特意还原了楔形垫圈的锥面加工特征，锥面的平面度、内孔的倒角都和实际加工零件一致，用于装配仿真时可以真实反映垫圈的支承状态，不会出现模型和实物尺寸不符导致的装配误差。
