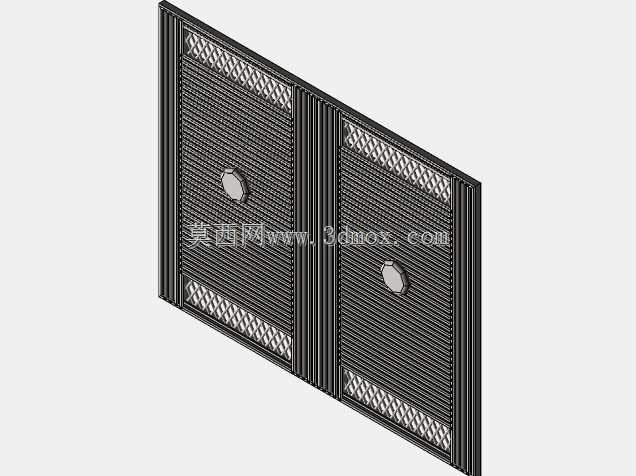

双开式钢制主闸门结构三维设计

　　在水利枢纽、市政给排水、灌区引水、城市防洪排涝等工程场景中，主闸门是承担水道截断、水位调控、流量分配核心功能的关键挡水构件，其结构可靠性直接关系到整个水工系统的运行安全，一旦出现结构变形、密封失效、卡滞等问题，轻则影响输水调度效率，重则引发漫溢、渗漏等工程事故。本次设计的双开式钢制主闸门，针对中型输水廊道、涵闸进口的使用需求做了针对性结构优化，区别于传统单扇提升式闸门的启闭形式，采用对开式回转启闭结构，可在有限的上部安装空间内完成大跨度水道的封挡，不需要设置超高的启闭排架，尤其适用于上部空间受限的地下涵管、城市管廊进水口、厂区循环水取水口等场景。

　　从实际功能特性来看，该闸门整体采用Q235碳素结构钢作为主体材质，面板部分采用等间距布置的纵向肋板+横向加劲肋的格构式加强结构，避免大尺寸平板在长期高水头压力作用下出现挠曲变形，每扇闸门的迎水面设置整圈嵌入式密封槽，配套丁腈橡胶止水带，关闭状态下两扇闸门的对接边、闸门与门框的贴合边均可实现连续密封，在设计水头下渗漏量满足水工建筑物止水规范要求。闸门的启闭转轴设置在两侧门框位置，每扇门体的转轴侧设置上下两个铸钢铰支座，铰座内镶嵌自润滑铜套，可降低长期启闭过程中的磨损量，减少后期运维的润滑频次；门体背水面靠近对接边的位置设置嵌入式锁止座，关闭到位后可通过穿销式锁止机构将两扇门体刚性连接，抵消迎水面水压力产生的对开推力，避免水压力直接作用在启闭执行部件上，延长启闭机构的使用寿命。

　　设计过程中首先根据目标水道的过流断面尺寸确定门体的整体边界，单扇门体的宽度为过流断面宽度的1/2加上侧边搭接密封量，高度方向覆盖最高设计水位以上的安全超高，整体安装边界与预埋在混凝土结构中的门框构件匹配，门框通过预埋锚筋与两侧混凝土墩、底部闸底板刚性连接，安装时需要保证两侧铰支座的同轴度公差控制在2mm以内，避免门体启闭过程中出现卡滞。门体的加劲肋布置经过受力验算优化，迎水面面板厚度根据设计水头的静水压力计算取值，加劲肋的间距按照双向板受力模型计算确定，在保证整体刚度满足要求的前提下尽可能减少冗余材料用量，降低门体自重，减小启闭过程所需的驱动力。门体表面的防滑纹路区域一方面是作为运维人员巡检时的踩踏面，增大行走摩擦力，避免湿滑环境下人员失足，另一方面该区域的凸起结构也可对水流中的大体积漂浮杂物起到一定的阻挡作用，减少尖锐杂物直接撞击密封面造成止水带破损的概率；门体上设置的两个圆形检修孔盖板，可在门体关闭挡水时，通过打开盖板平衡门体前后的水压力，避免带压启闭造成门体密封面磨损，也可作为小型检修工具、人员的临时通行通道，不需要完全开启闸门即可完成闸后侧的简单巡检作业。

　　从安装适配性角度，该闸门的门框结构采用分段焊接式设计，可根据现场施工条件拆分运输，现场拼装后再与预埋锚筋焊接固定，降低大尺寸构件的运输难度；门体与铰支座的连接采用可拆卸式螺栓结构，后期如果门体出现局部损伤，可单独拆卸单扇门体进行维修更换，不需要整体拆除门框结构，大幅降低后期运维的成本。在结构细节处理上，所有迎水面的焊接接缝均做打磨圆滑处理，避免应力集中在长期水流脉动压力作用下产生焊缝疲劳开裂，门体的所有外露金属构件均做环氧富锌底漆+环氧云铁中间漆+聚氨酯面漆的三层防腐处理，可适应长期潮湿、干湿交替的水工环境，延长整体结构的使用寿命。不同于常规平面闸门需要配套卷扬式启闭机或者液压启闭机做垂直提升动作，该对开式闸门可配套手动推杆、电动推杆或者液压转角油缸作为启闭执行元件，驱动力矩小，启闭行程短，可实现快速启闭，在需要紧急截断水流的防洪场景下，可在数分钟内完成全关动作，满足应急调度的响应要求。
