皮带式工业输送线三维设计作品

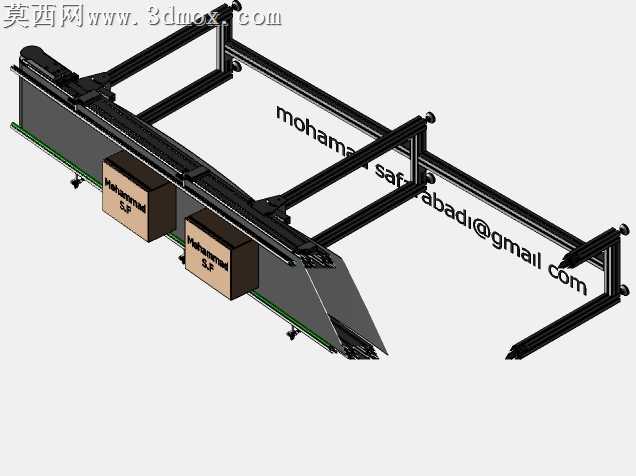

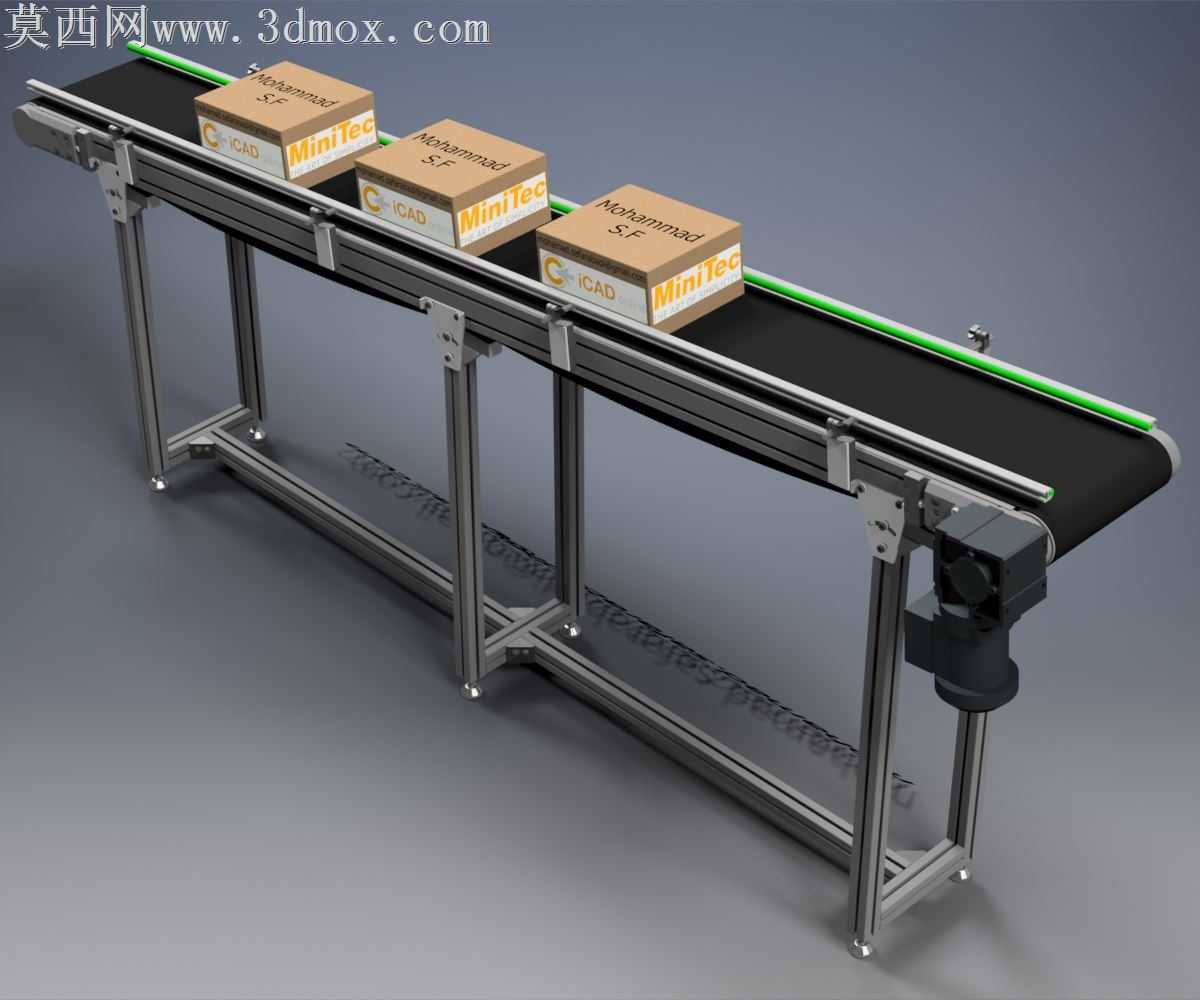

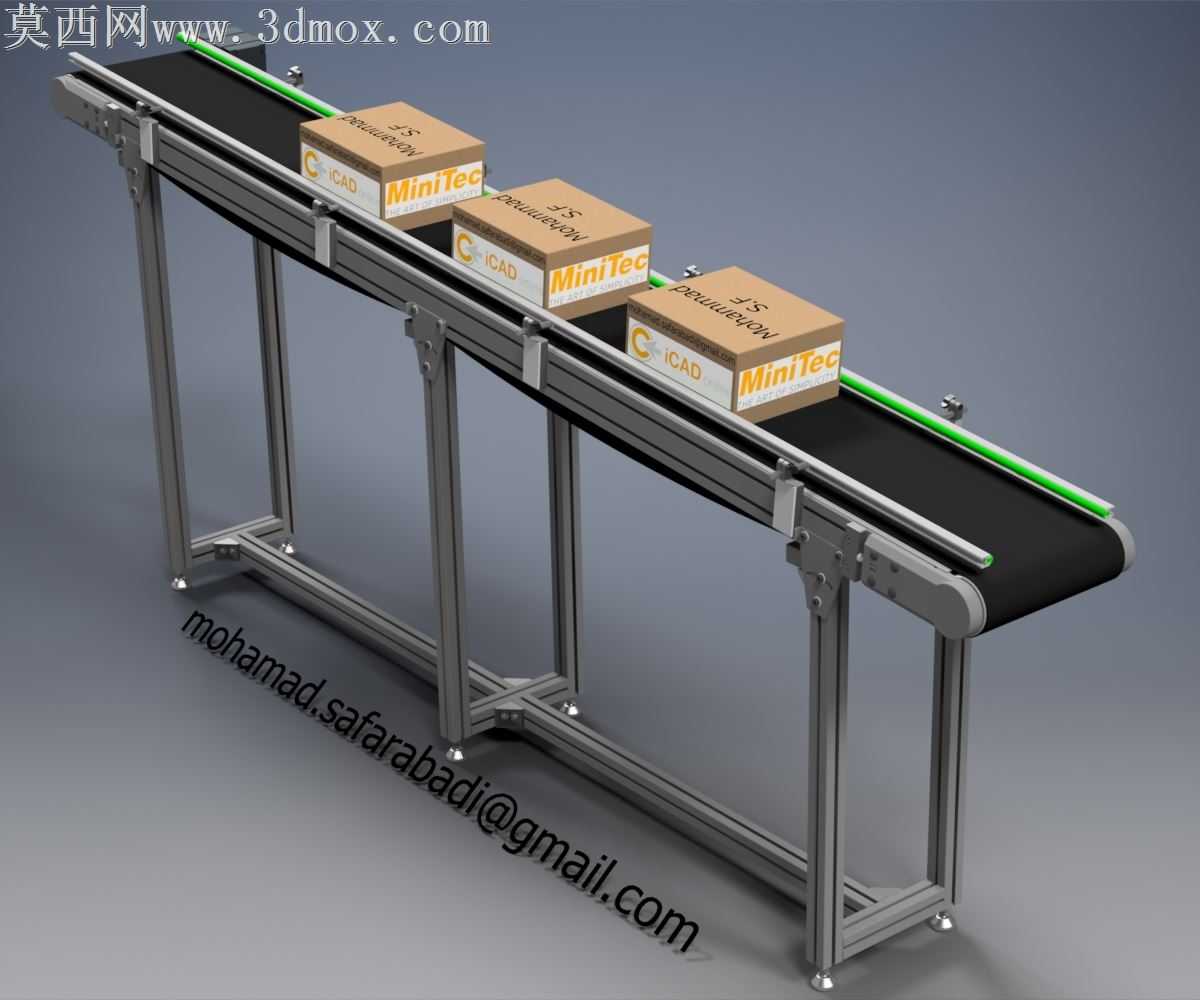

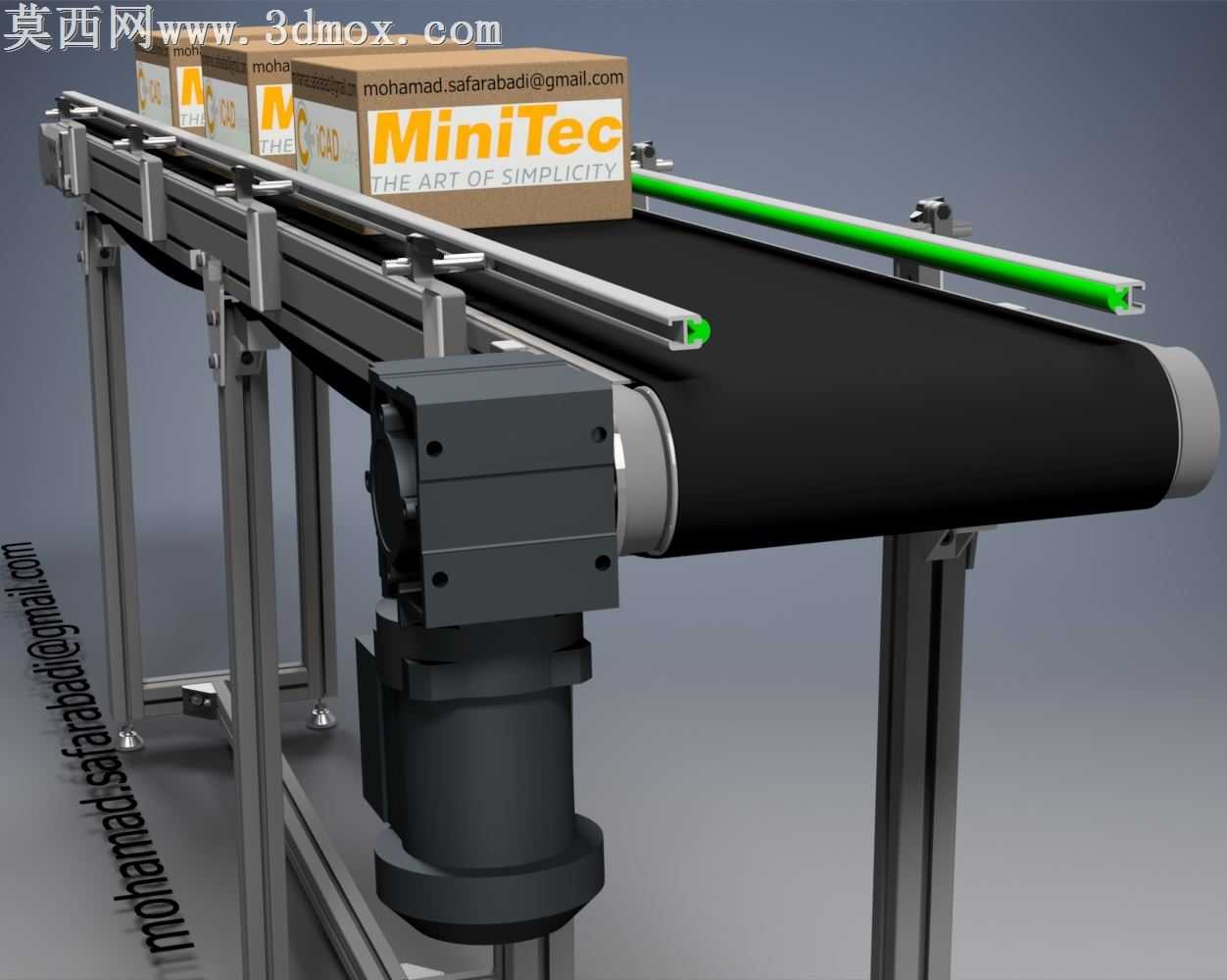

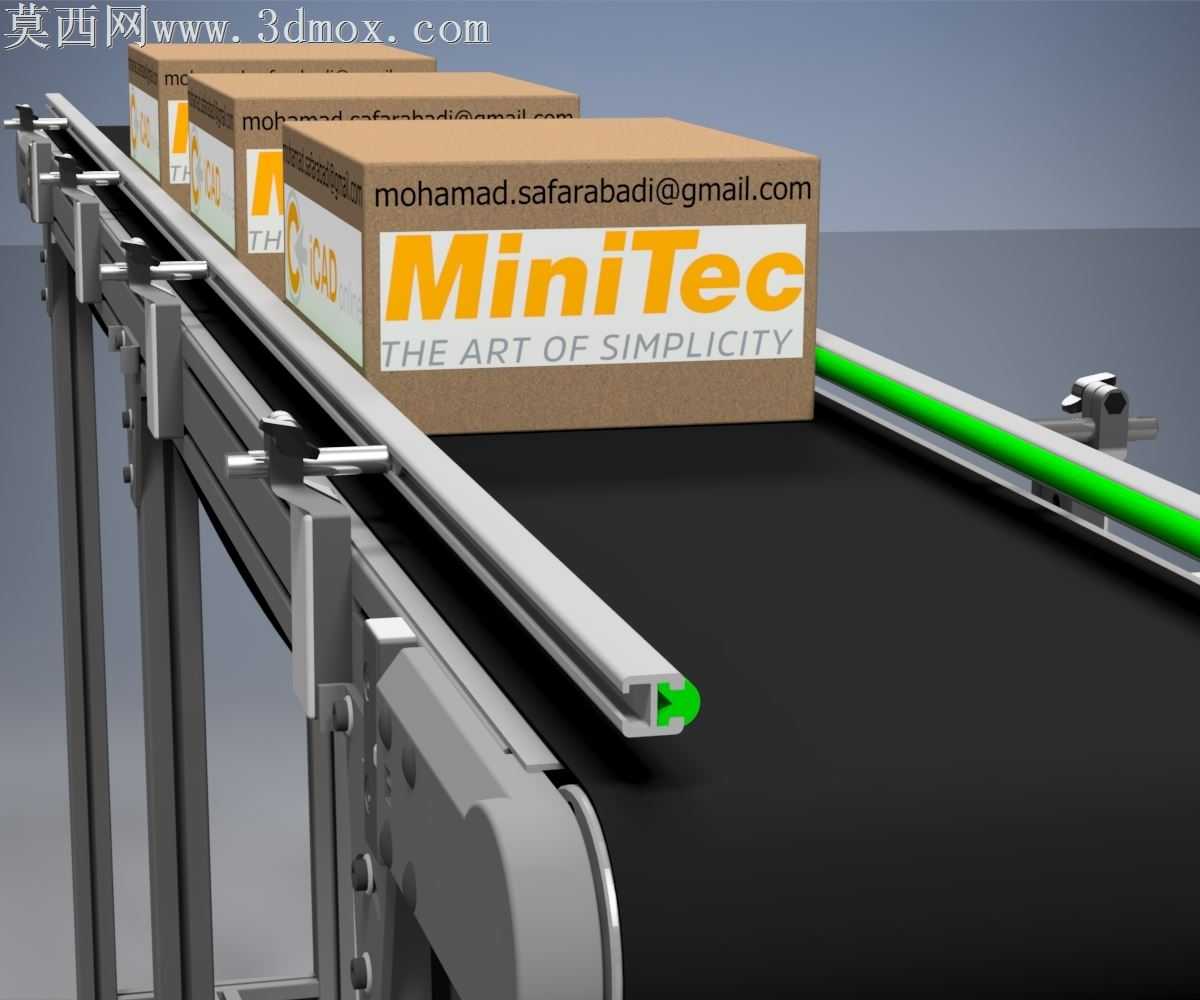

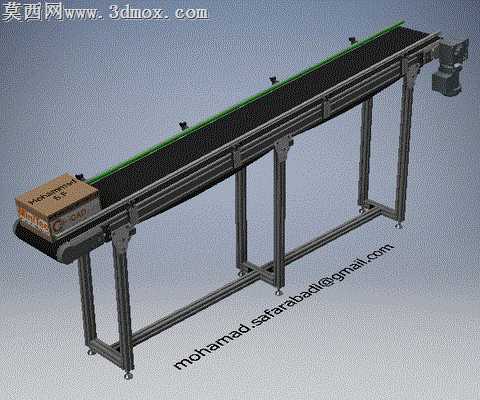

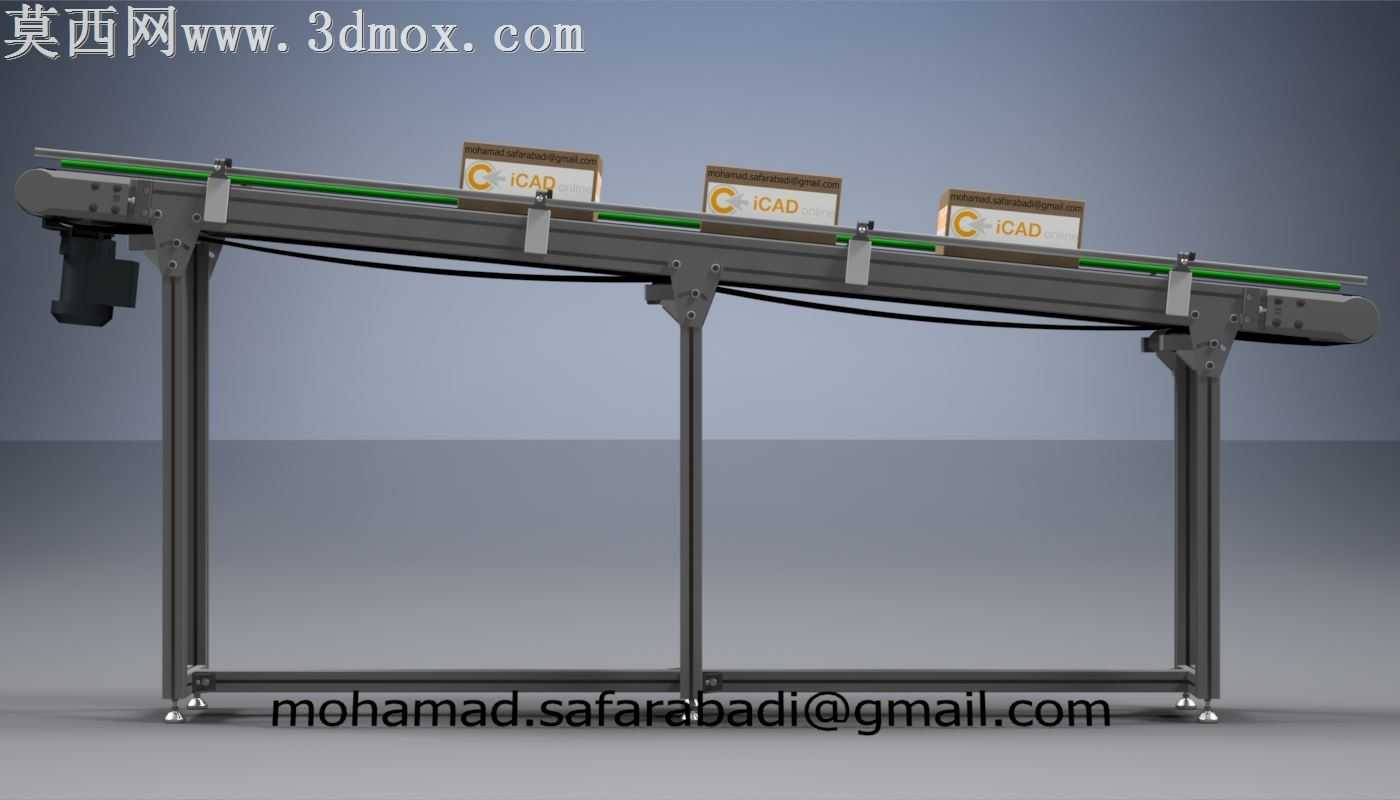

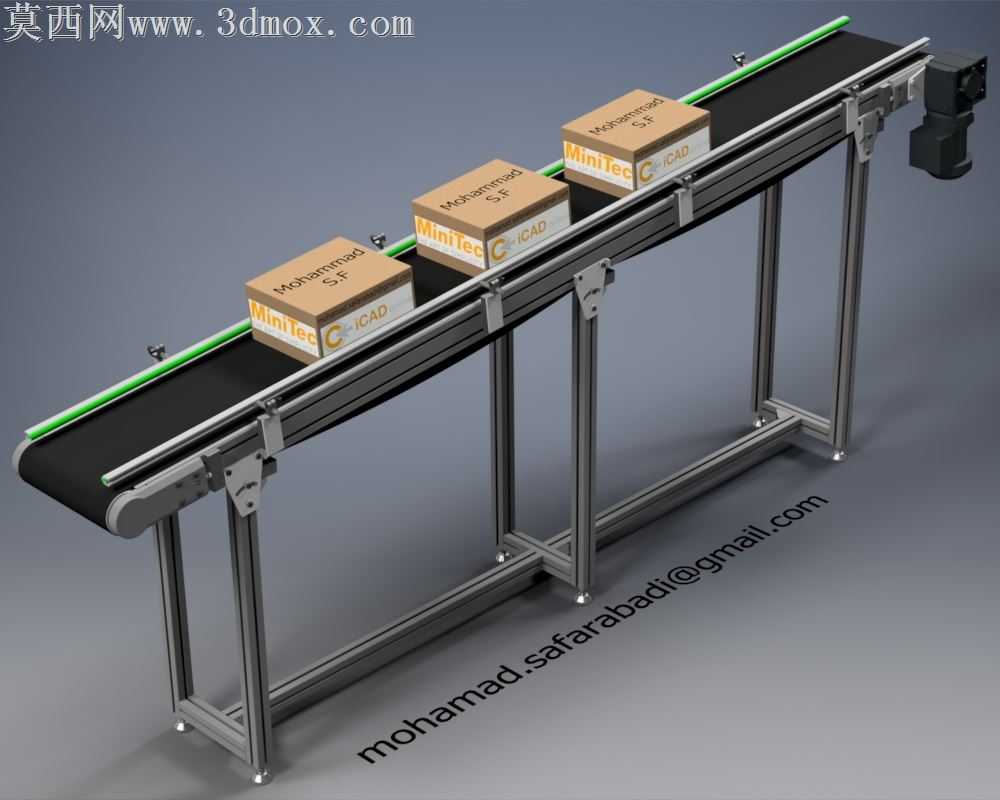

本作品为皮带式工业输送设备的三维建模成果，整体采用模块化设计思路完成结构搭建，建模过程中严格遵循工业输送设备的实际尺寸比例与装配逻辑，完整还原了皮带输送线的全部核心组成部分。模型主体包含黑色防滑输送皮带、两侧铝型材导向护边、多段式方管焊接支撑机架、端部驱动安装座、底部连接横梁以及可调式支撑脚杯，各部件之间的装配约束完全符合实际机械装配要求，可清晰呈现设备的运动逻辑与连接关系。材质渲染阶段针对不同部件做了差异化材质处理：输送皮带采用哑光黑色橡胶材质，还原橡胶表面细微的颗粒质感与低反光特性；支撑机架与金属结构件采用磨砂深灰金属材质，模拟工业铝型材与喷涂方钢的真实表面质感；端部驱动模块做了金属机壳与传动部件的材质区分，整体渲染光影柔和，能够清晰展现各部件的结构轮廓与装配层次。设计过程中重点考量了输送线的结构稳定性，支撑腿采用等距排布方式，底部设置横向连接横梁形成框架式受力结构，避免长距离输送段出现结构形变；皮带两侧设置连续导向挡边，防止输送过程中物料偏移掉落；端部预留的驱动安装位可适配不同规格的减速驱动组件，支撑脚杯采用螺纹可调结构，可根据现场安装地面的平整度调整设备整体水平度，满足不同工况的安装使用需求。模型完整呈现了皮带输送机的典型结构特征，各零部件无缺失、无干涉，结构逻辑清晰，可用于设备结构展示、方案演示以及相关教学参考场景，能够直观展现皮带输送设备的工作原理与结构组成。
